GB35114—②、公共安全视频监控联网信息安全系统互联结构

4 公共安全视频监控联网信息安全系统互联结构

4.1 互联结构

公共安全视频监控联网信息安全系统（以下简称系统）互联结构见图１。图１描述了单个系统内、不同系统间两种情况下，功能实体之间的连接关系。功能实体之间的通道互联协议分为会话通道协议、媒体流通道协议和证书通道协议三种类型。

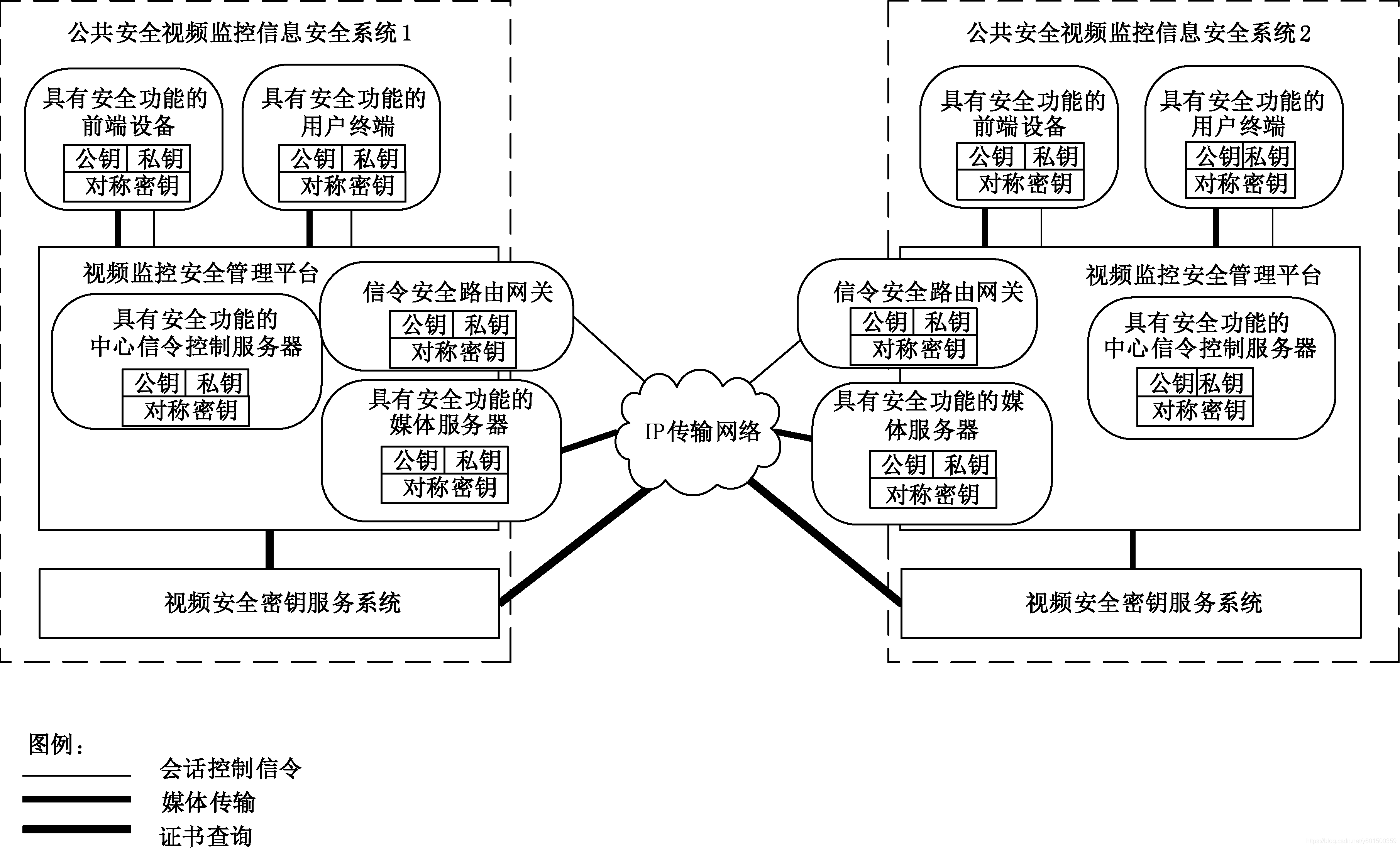

图１ 公共安全视频监控信息安全系统互联结构示意图

４.2 系统内联网

系统由具有安全功能的前端设备、具有安全功能的用户终端、视频安全密钥服务系统（以下简称视频密钥系统）、视频监控安全管理平台（以下简称管理平台）四个部分组成。各部分以传输网络为基础，通过会话通道协议、媒体流通道协议和证书通道协议连接。

４.3 系统间联网

若干个相对独立的系统以信令安全路由网关、具有安全功能的媒体服务器为核心，通过IP传输网络，实现系统间控制信令信息和媒体信息的传输、交换、控制。视频密钥系统间以传输网络为基础，实现证书信息的查询和交换。

4.4 联网方式

4.4.1 级联
系统的级联方式依据GB/T28181-2016中的4.1.4.1执行。
4.4.2 互联
系统的互连方式依据GB/T28181-2016中的4.1.4.2执行。
