RAID和LVM

磁盘阵列RAID

说到这里，也是很尴尬前段时间测试，就提到RAID，不懂这个原理。。。。

多个磁盘合成一个“阵列”来提供更好的性能、冗余，或者两者都提供

RAID的好处：

1、提高IO能力，可以实现磁盘并行读写

2、提高耐用性，通过磁盘冗余来实现

3、级别：多块磁盘组织在一起的工作方式有所不同

RAID实现的方式

外接式磁盘阵列：通过扩展卡提供适配能力

内接式RAID：主板集成RAID控制器，安装OS前在BIOS里配置

软件RAID：通过OS实现

  通常情况下，是通过硬RAID来实现

RAID级别

  RAID-0：条带卷，strip 

RAID-1：镜像卷，mirror 

RAID-2 .. 

RAID-5 

RAID-6 

RAID-10 

RAID-01

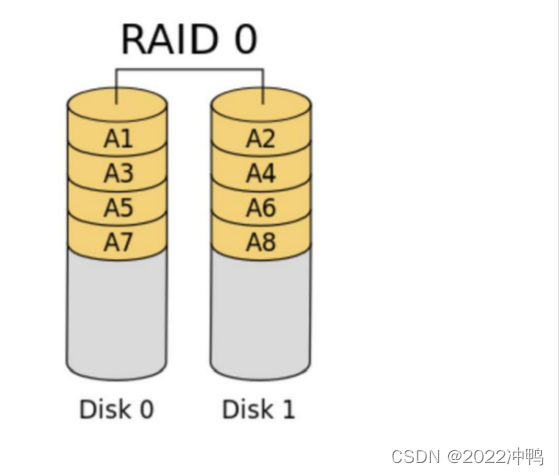

RAID-0：

特点：

1、可以同时进行读写，很明显读、写性能提升；无容错能力；

2、最少磁盘数：2, 2+

   缺点：将一份数据均等放在不同硬盘上，如果有一块硬盘损坏，数据就会损坏不能用，目前基本不用；容错性太差。

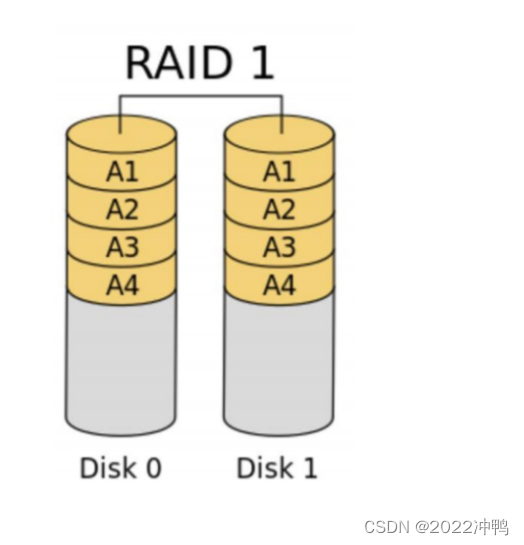

RAID-1：

   特点：

1. 读性能提升、写性能略有下降
2. 可用空间：1*min(S1,S2,...) 有冗余能力
3. 最少磁盘数：2, 2N

   缺点：

      1、两块硬盘读写性能提升，自动同步，另一块相当于镜像；如果损坏的话，均损坏

      2、磁盘利用率明显降低



RAID-4：

特点：

1. 多块数据盘异或运算值存于专用校验盘
2. 如果损坏的话，通过异或校验位来找回来
3. 读写并行；具有容错性

缺点：

1. 通过校验位占用了其中一块的空间，磁盘利用率为n-1/n (n>=3 )
2. 校验盘磁盘压力，容易损坏

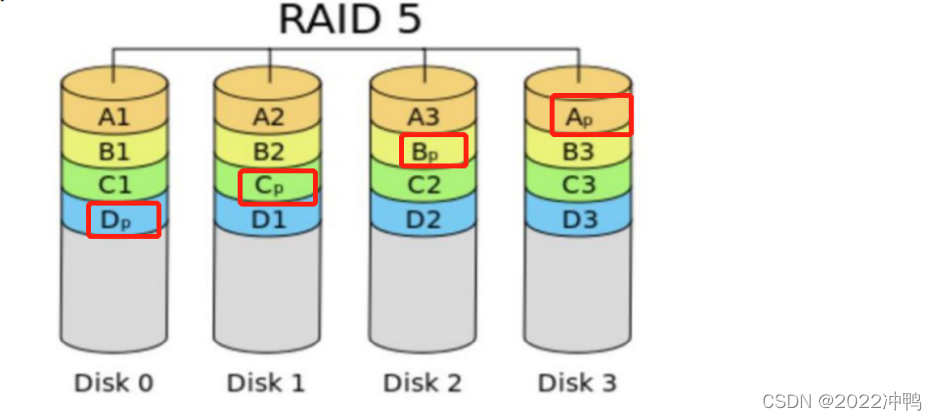

RAID-5：

特点：

1. 读、写性能提升
2. 可用空间：(N-1)*min(S1,S2,...)
3. 有容错能力：允许最多1块磁盘损坏 最少磁盘数：3, 3+
4. 解决了校验盘压力大的缺陷，均等分配磁盘压力

   缺点：

1. 如果损坏的话，需要降级使用
2. 在某些安全等级高的情况下，也基本不适用

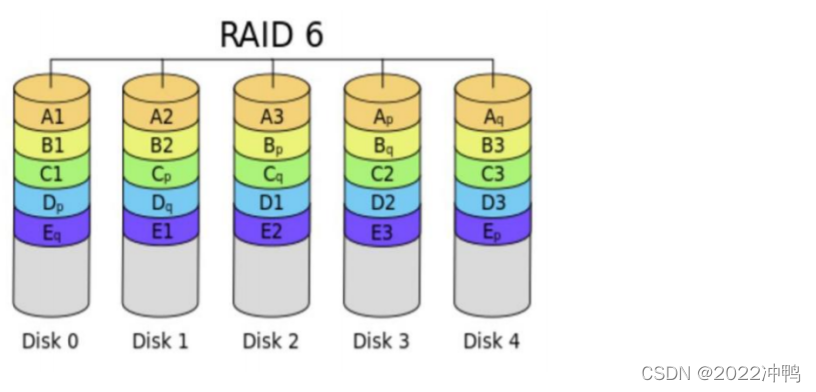

RAID-6：

特点：

1. 读、写性能提升
2. 可用空间：(N-2)*min(S1,S2,...)
3. 有容错能力：允许最多2块磁盘损坏
4. 最少磁盘数：4, 4+

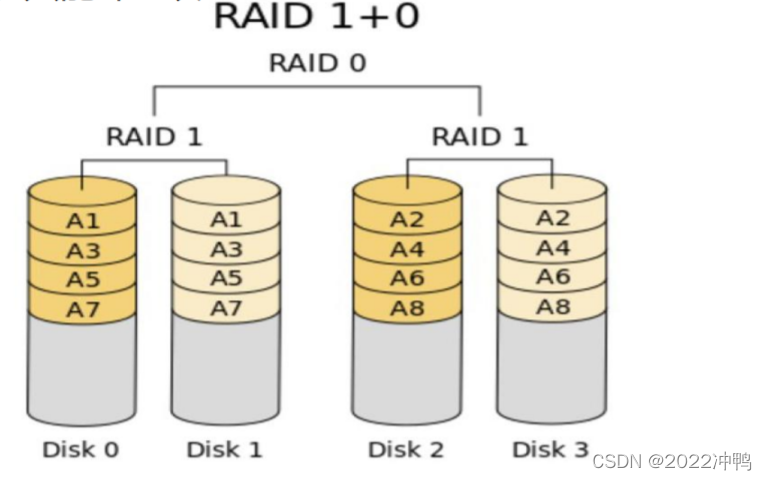

RAID-10：

特点：

1. 读、写性能提升
2. 可用空间：N*min(S1,S2,...)/2
3. 有容错能力：每组镜像最多只能坏一块
4. 最少磁盘数：4, 4+
5. 兼顾了RAID0和RAID1，磁盘利用率50%

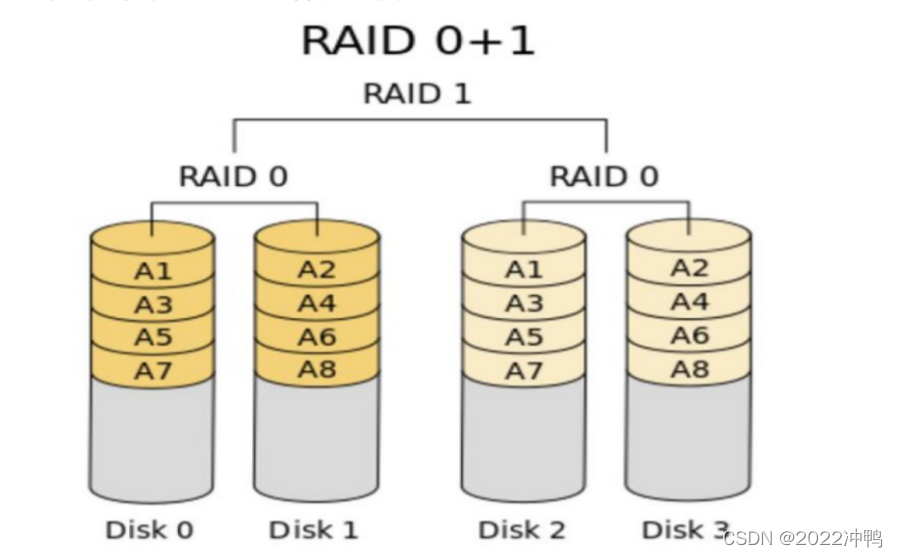

RAID-01

特点：

  多块磁盘先实现RAID0,再组合成RAID1，磁盘利用率50%



相较于RAID10，RAID01相对较差

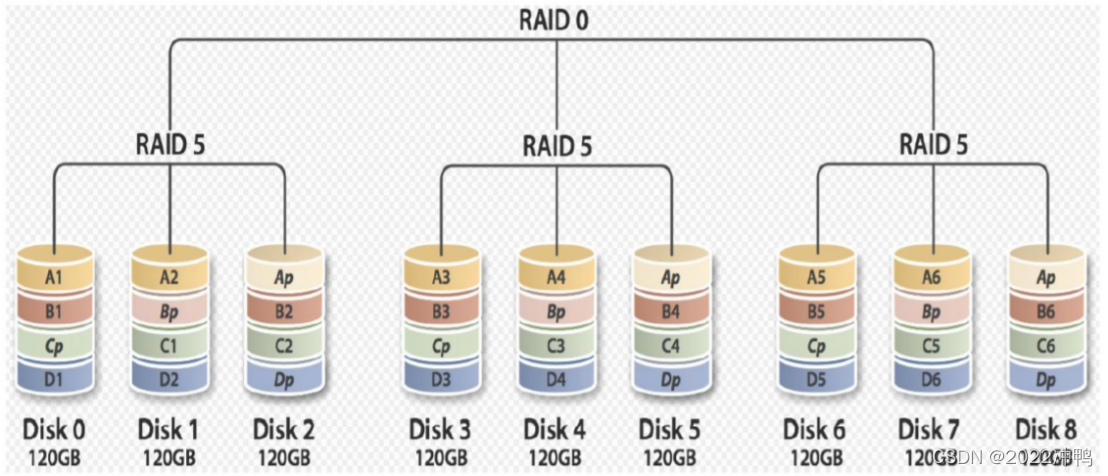

RAID-50

   多块磁盘先实现RAID5,再组合成RAID0

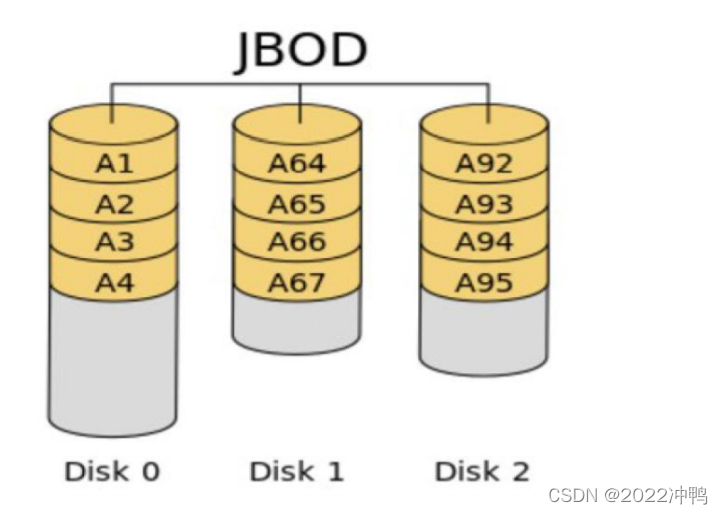

JBOD：Just a Bunch Of Disks

    特点：

1. 将多块磁盘的空间合并一个大的连续空间使用
2. 可用空间：sum(S1,S2,...)
3. 不均等分配



RAID7

可以看作一个独立存储计算机，自身带有操作系统和管理工具，可以独立 运行，理论上性能最高的RAID模式

常用级别： RAID-0, RAID-1, RAID-5, RAID-10, RAID-50, JBOD

软RAID

1. mdadm：为软RAID提供管理界面
2. 为空余磁盘添加冗余
3. 结合内核中的md(multi devices)
4. RAID设备可命名为/dev/md0、/dev/md1、/dev/md2、/dev/md3等

逻辑卷管理器（LVM）

1、本质上是一个虚拟设备驱动，是在内核中块设备和物理设备之间添加的一个新的抽象层次，

2、将几块磁盘(物理卷，PhysicalVolume)组合形成一个存储池或者卷组(VolumeGroup)。LVM可以每次从卷组中划分出不同大小的逻辑卷(LogicalVolume)创建新的逻辑设备。

3、底层的原始的磁盘不再由内核直接控制，而由LVM层来控制。对于上层应用来说卷组替代了磁盘块成为数据存储的基本单元。

允许在多个物理设备间重新组织文件系统

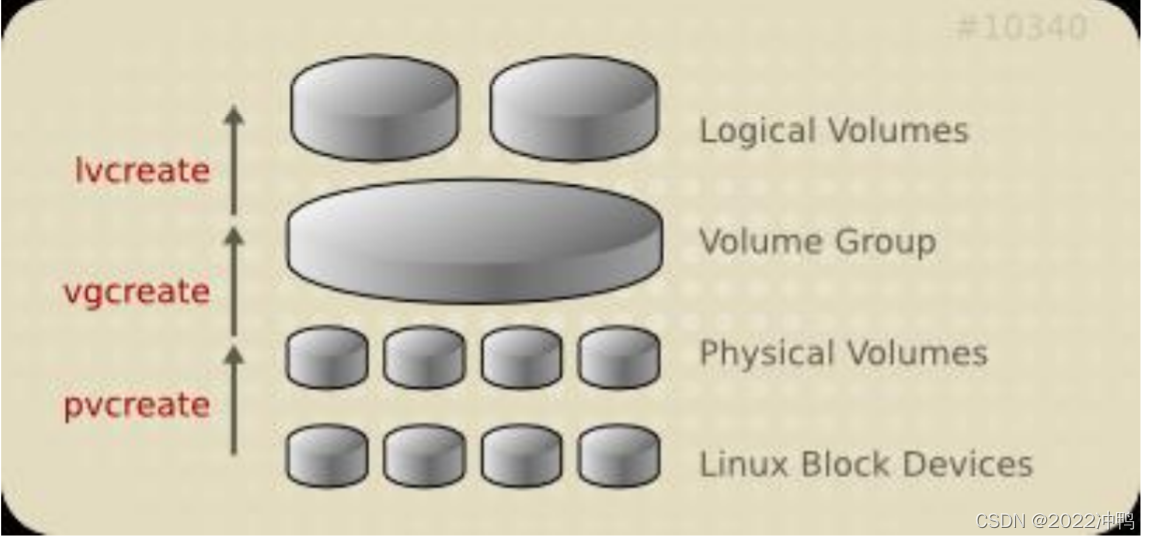

• 将设备指定为物理卷

• 用一个或者多个物理卷来创建一个卷组

• 物理卷是用固定大小的物理区域（Physical Extent，PE）来定义的

• 在物理卷上创建的逻辑卷 是由物理区域（PE）组成

• 可以在逻辑卷上创建文件系统



 优点：

1、解决系统分区分配不均匀问题，可以在线操作划分逻辑卷

2、在零停机前提下可以自如对文件系统的大小进行调整，可以方便实现文件系统跨越不同磁盘和分区。

3、LVM逻辑设备不受物理约束的限制，逻辑卷不必是连续的空间，它可以跨越许多物理卷，并且可以在任何时候任意的调整大小。相比物理磁盘来说，更易于磁盘空间的管理。

/boot 是启动分区，不能作为逻辑卷

pv管理工具

1、显示pv信息

pvs：简要pv信息显示

Pvdisplay

2、创建pv

pvcreate /dev/DEVICE

3、删除pv

pvremove /dev/DEVICE

vg管理工具

  1、显示卷组

vgs

vgdisplay

2、vgcreate

3、管理卷组

4、删除卷组

先做lvremove，再做vgremove

lv管理工具

1、显示逻辑卷

lvs

lvdisplay

    2、创建逻辑卷

lvcreate -L #[mMgGtT] -n NAME VolumeGroup

lvcreate -l 60%VG -n mylv testvg

lvcreate -l 100%FREE -n yourlv testvg

3、删除逻辑卷

lvremove /dev/VG_NAME/LV_NAME

4、重设文件系统大小

fsadm [options] resize device [new_size[BKMGTEP]]

resize2fs [-f] [-F] [-M] [-P] [-p] device [new_size]

xfs_growfs /mountpoint

扩展和缩减逻辑卷

    扩展逻辑卷：

lvextend -L [+]#[mMgGtT] /dev/VG_NAME/LV_NAME

resize2fs /dev/VG_NAME/LV_NAME

lvresize -r -l +100%FREE /dev/VG_NAME/LV_NAME

缩减逻辑卷：

umount /dev/VG_NAME/LV_NAME

e2fsck -f /dev/VG_NAME/LV_NAME

resize2fs /dev/VG_NAME/LV_NAME #[mMgGtT]

lvreduce -L [-]#[mMgGtT] /dev/VG_NAME/LV_NAME

创建LVM逻辑卷：

1. 硬盘分区

硬盘不需要加标签，分区要加标签

4G分区+20G硬盘

2、创建物理卷：

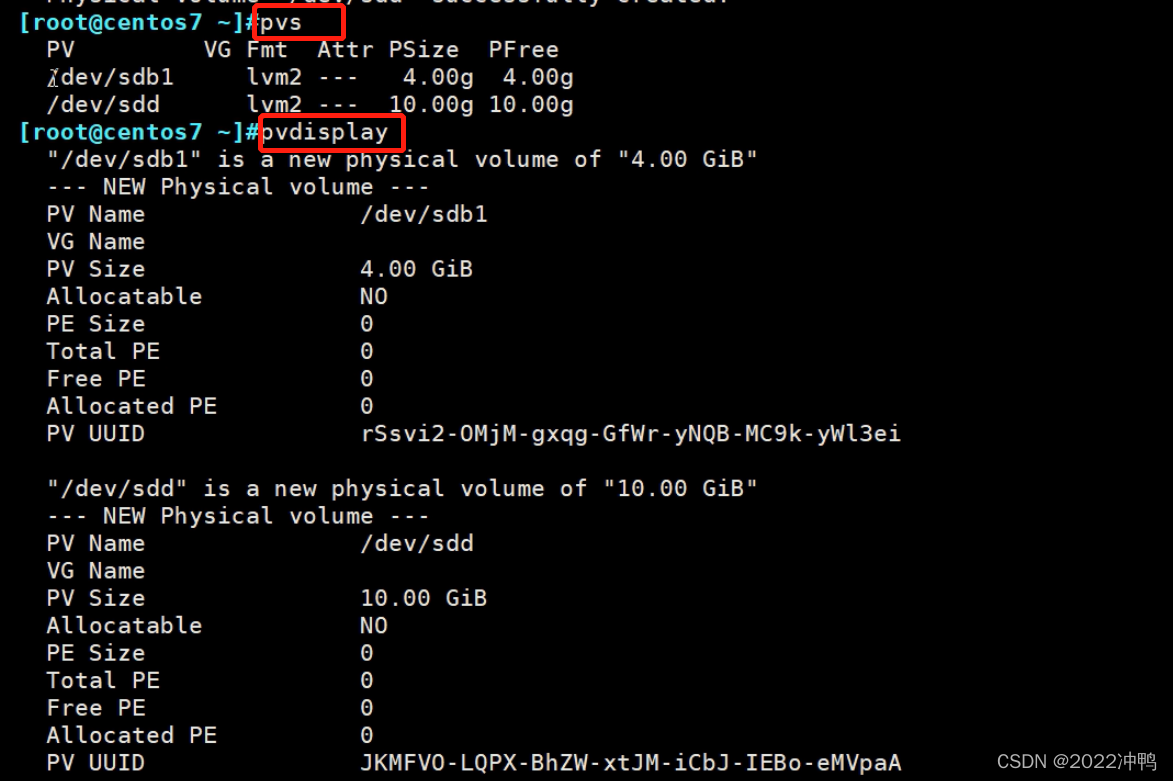

查看物理卷具体信息：

pvs

pvdisplay  查看内容更加详细

3、创建卷组  vg0为自定义卷组名

vgcreate vg0  /dev/sd{b1,d}

指定PE的大小   -s|--physicalextentsize Size[m|UNIT] ]

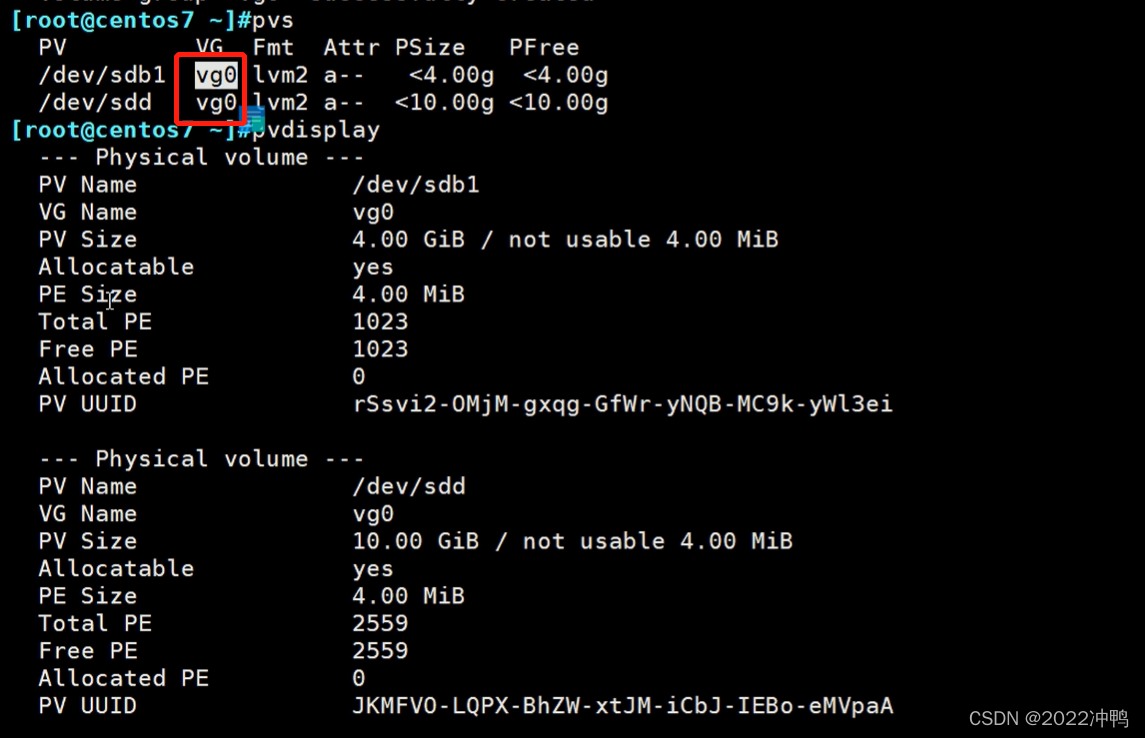

4、pvs 查看卷组名

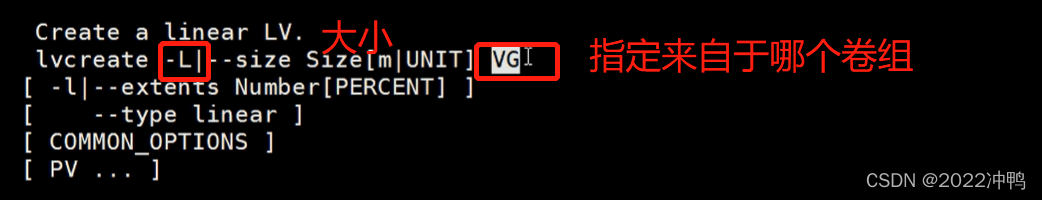

5、创建逻辑卷lvcreate

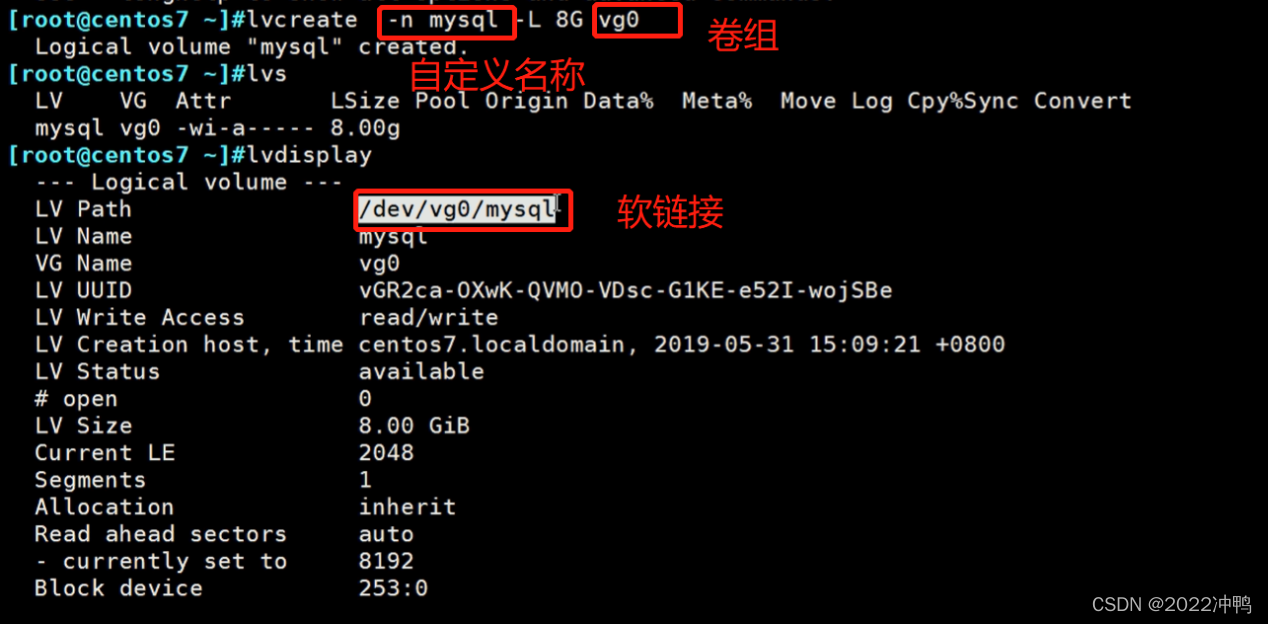

lvcreate -n mysql -L 8G vg0

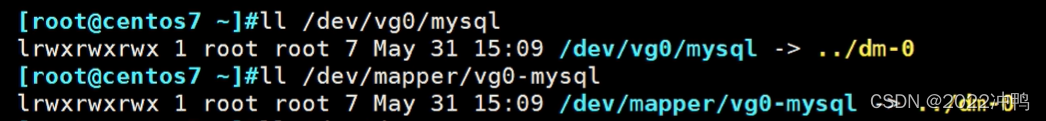

自定义名称并非真实路径，是一个软链接dm-0

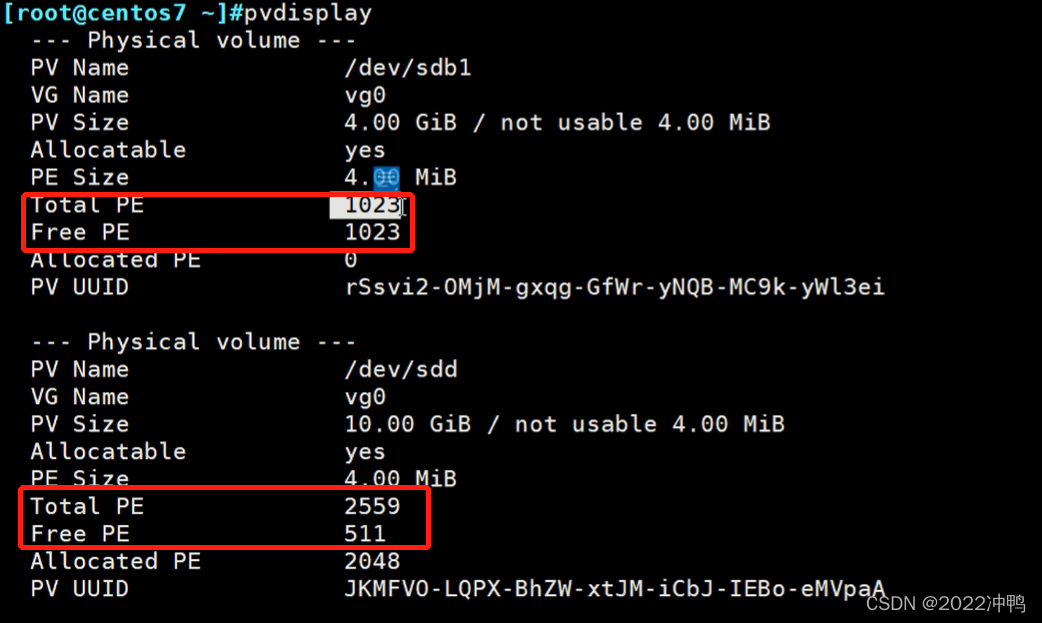

查看物理卷具体使用情况，可以用pvdisplay

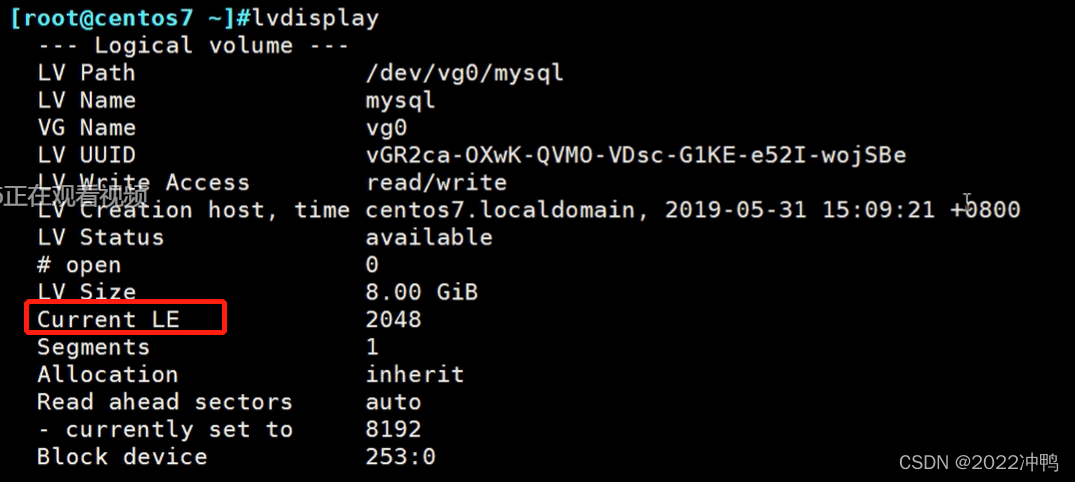

PE在逻辑卷里面的定义：LE

6、创建文件系统mkfs.xfs  /dev/vg0/mysql

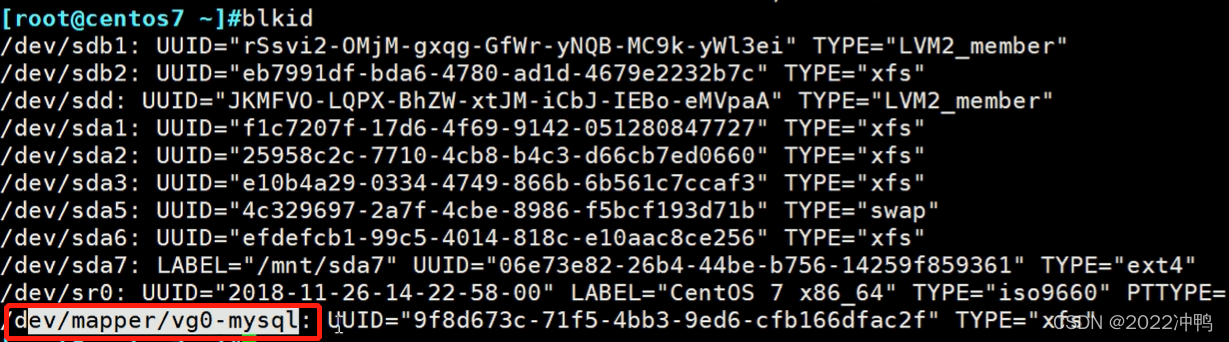

7、blkid  使用时不能使用逻辑卷的成员，必须用/dev/mapper/vg0-mysql

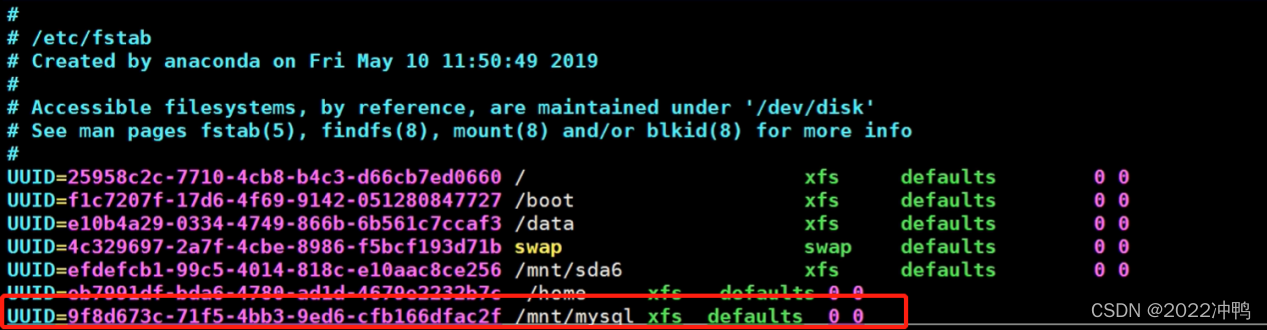

1. 永久挂载

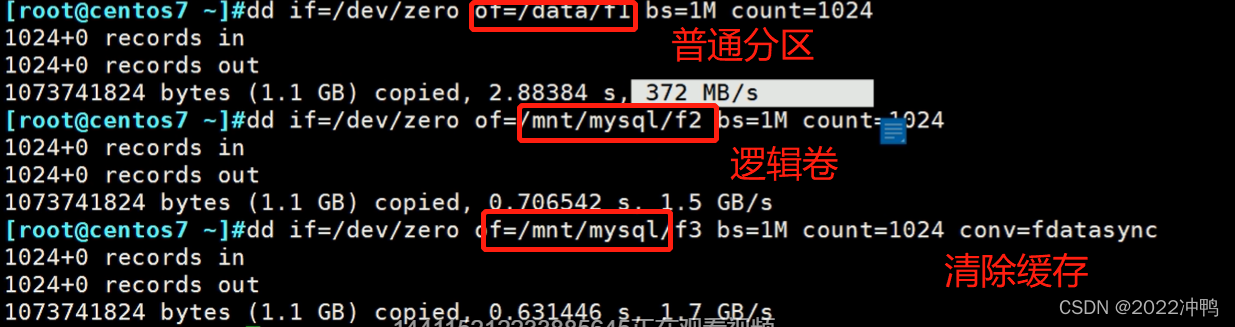

1. 测试逻辑卷速度

扩展：

扩展逻辑卷——>扩展文件系统

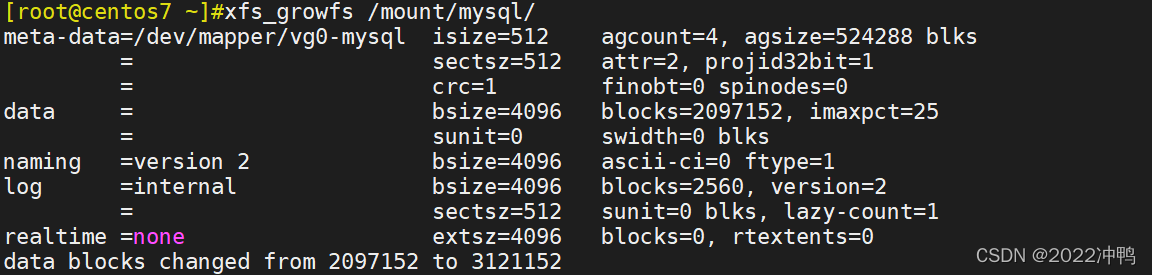

xfs_growfs ext  /mount/mysql (挂载点)    xfs系列的文件系统更新到内存中

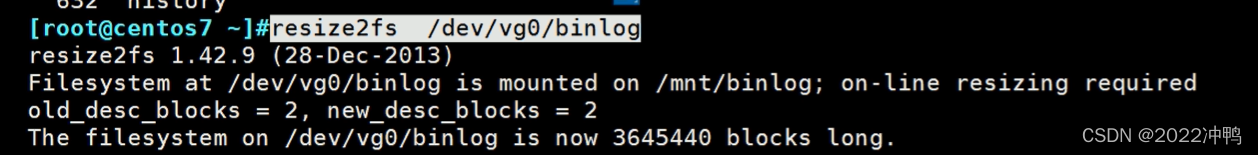

resize2fs   /dev/vg0/binlog(设备名)   ext 系列的文件系统更新到内存中

不写大小，默认将卷组中剩余空间全部扩展

使用上述两种命令，需要判断文件系统时xfs还是ext。

lvextend适用于ext、xfs 文件系统

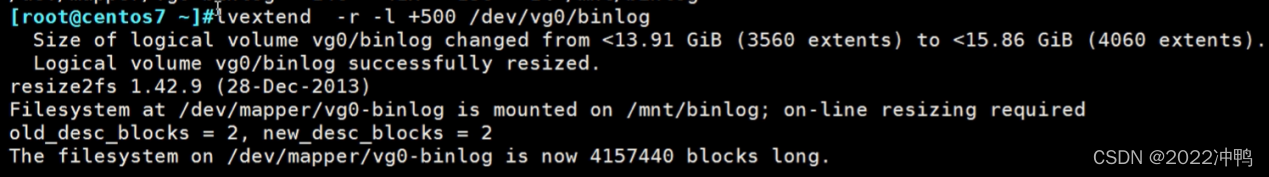

lvextend -r  -l  +500  /dev/vg0/binlog

缩减

缩减文件系统——>缩减逻辑卷（必须离线状态）

以缩小如下图所示逻辑卷为例，步骤如下

1. 取消挂载

umount /mount/binlog

1. 缩减文件系统resize2fs  /dev/vg0/binlog    10G

                          卷组名       缩小到10G

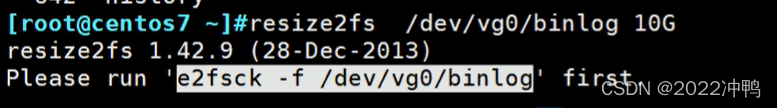

系统检查完整性会报错，按照提示再次执行系统提示命令就ok

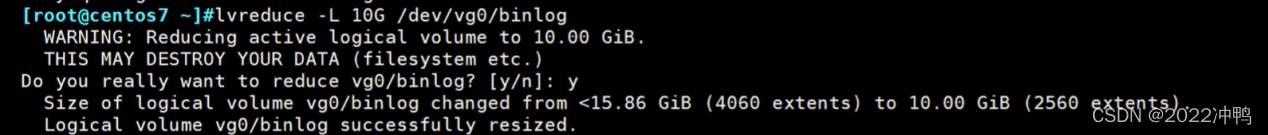

1. lvreduce -L 10G  /dev/vg0/binlog

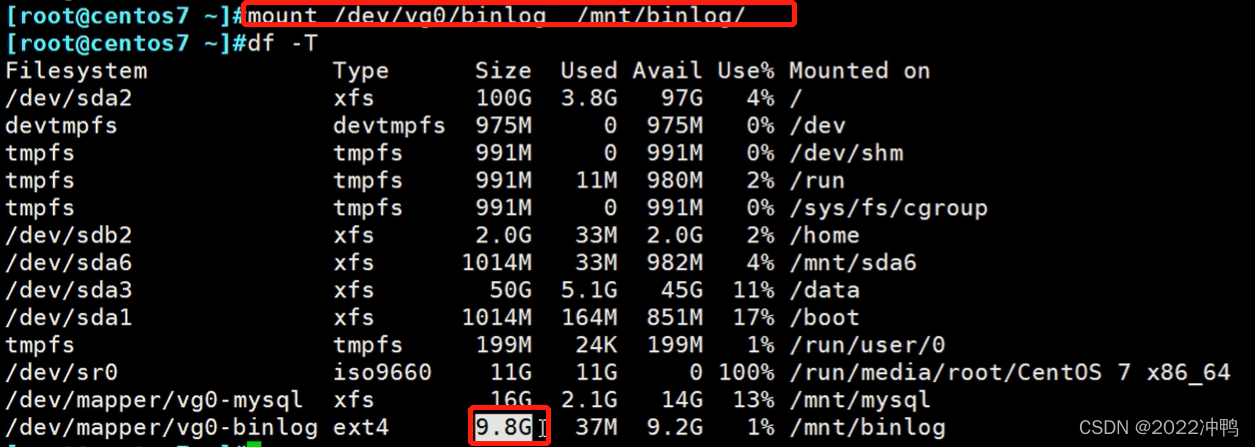

1. 重新挂载

mount /dev/vg0/binlog   /mnt/binlog/

xfs 文件系统只能扩大，不能缩减

ext4 系列可以缩减，但是用的比较少，且操作需要谨慎

跨主机迁移逻辑卷

迁移前的准备

       创建物理卷 pvcreate /dev/sdb

       创建卷组 vgcreate -s 16M vg0 /dev/sdb

       创建逻辑卷lvcreate  -n  mysql -L 2G vg0

       创建文件系统 mkfs.ext4 /dev/vg0/mysql

       挂载mount /dev/vg0/mysql   /mount/mysql

       构造数据（测试环境）...

   步骤：

      1、取消挂载 umount /mount

      2、修改卷组名称 vgrename vg0 vg1

3、卷组禁用vg0  vgchange -an vg1

4、变成导出状态 vgexport vg1

5、拆除硬盘.到新的机器上....

6、变成导入状态vgimport vg1

7、启用状态 vgchange  -ay  vg1

8、重新挂载 mount /dev/vg1/mysql   /mount/vg1-mysql

删除逻辑卷，卷组，pv

1. umount /mount/vg0-mysql
2. lvremove /dev/vg0/mysql
3. vgremove vg0
4. pvremove /dev/sdc

LVM的快照管理



1. lvcreate -s -n mysql_snapshot2 -L 1G /dev/vg0/mysql

  -s 表示创建逻辑卷快照

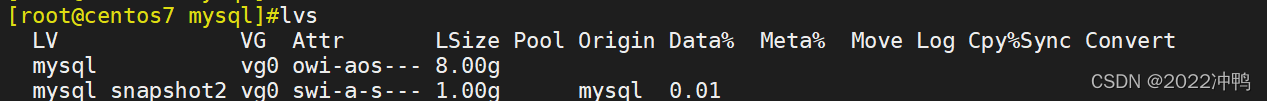

2、查看逻辑卷

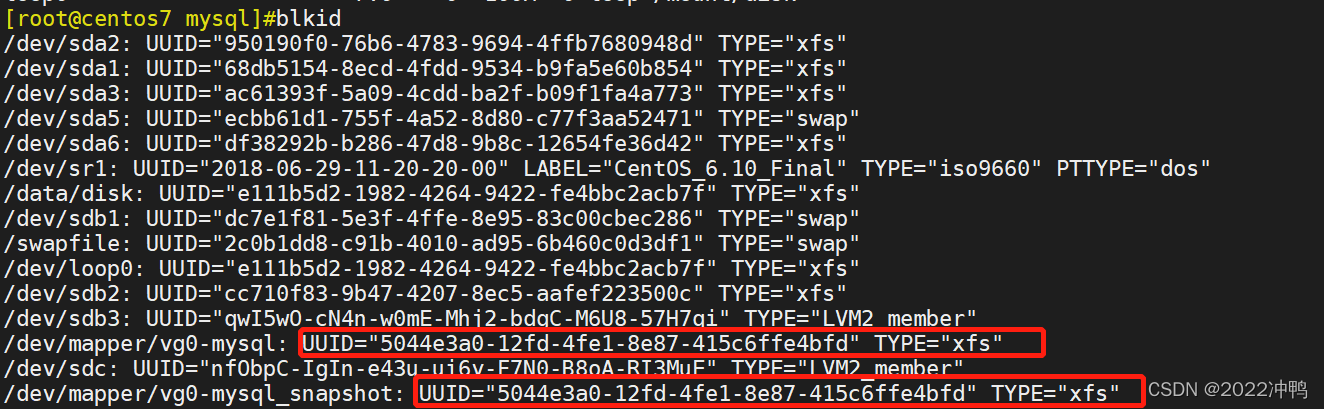

3、xfs文件系统的UUID相同的无法挂载

  4、mount -o nouuid  /dev/vg0/mysql_snapshot2  /mount/snap/

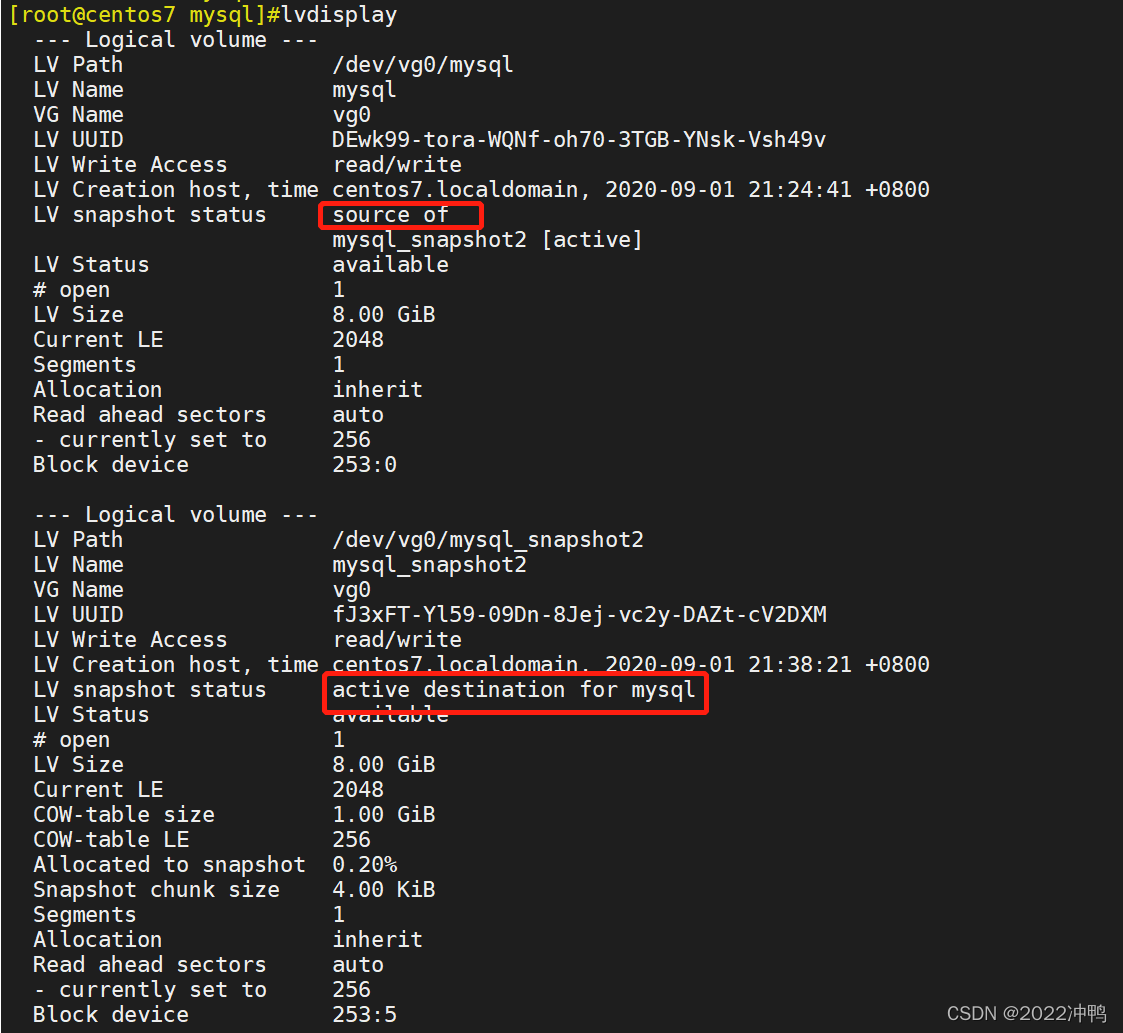

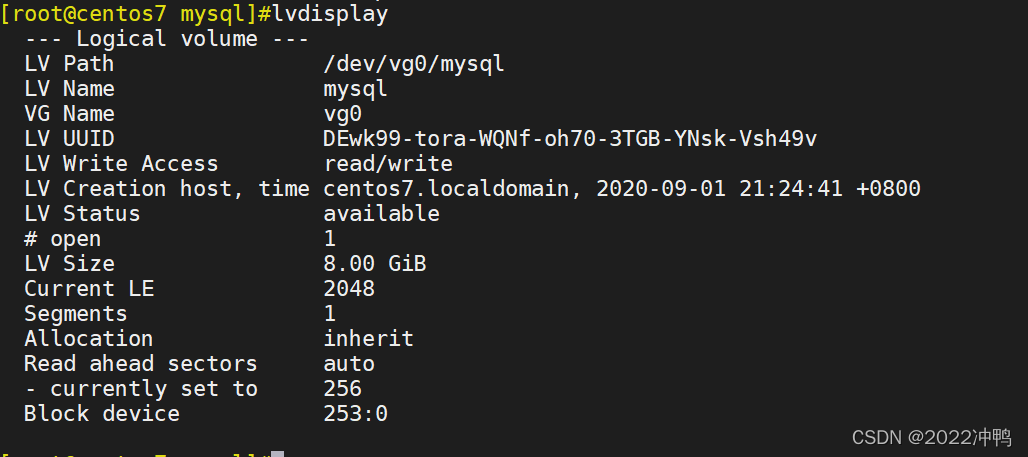

5、lvdisplay 可以看到/dev/vg0/mysql 为源；/dev/vg0/mysql_snapshot2为它的快照

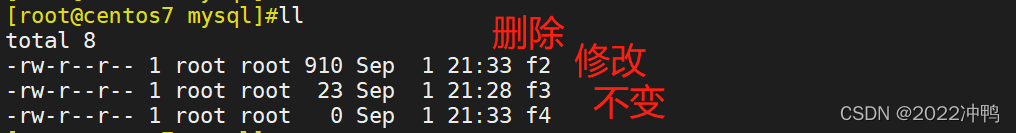

对源挂载点目录下文件进行不同方式的操作 touch f5

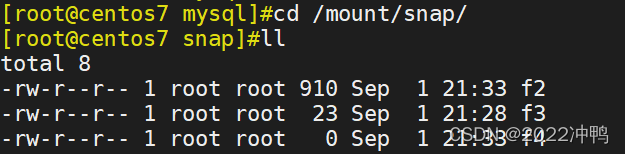

  5、此时查看快照里面的内容，其实是磁盘里面的状态，并非已经做好快照

7、将源挂载与快照均取消挂载

umount /mount/snap/

  umount /mount/mysql/

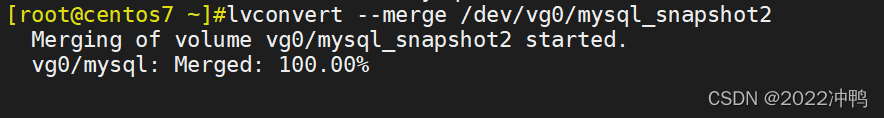

8、将快照恢复到源挂载状态，系统会自动找到快照的本身逻辑卷

lvconvert  --merge /dev/vg0/mysql_snapshot2

9、再次挂载：

mount /dev/vg0/mysql /mount/mysql

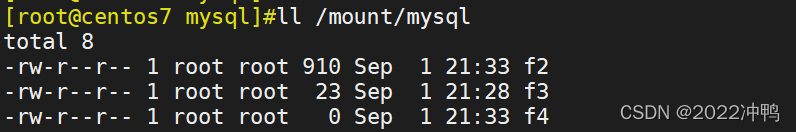

切换到原来的挂载点，可以看到保留的是修改前状态的文件：f2、f3、f4 ，而f5会丢失

10、查看逻辑卷的状态，可以看到快照已经没有，只能用一次，可以类比与虚拟机的快照一样。

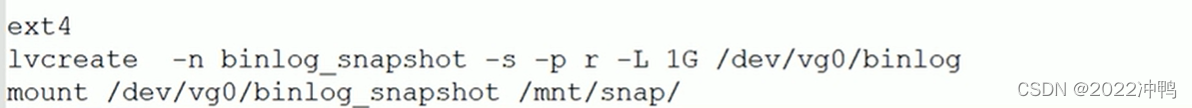

11、对于ext4系列文件系统2处稍微有些区别，其他步骤一样
