流程如下：

下载Graphviz包，并配置环境变量
VSCode下载插件：PlantUML 和 Graphviz Preview
配置VSCode环境
基本使用

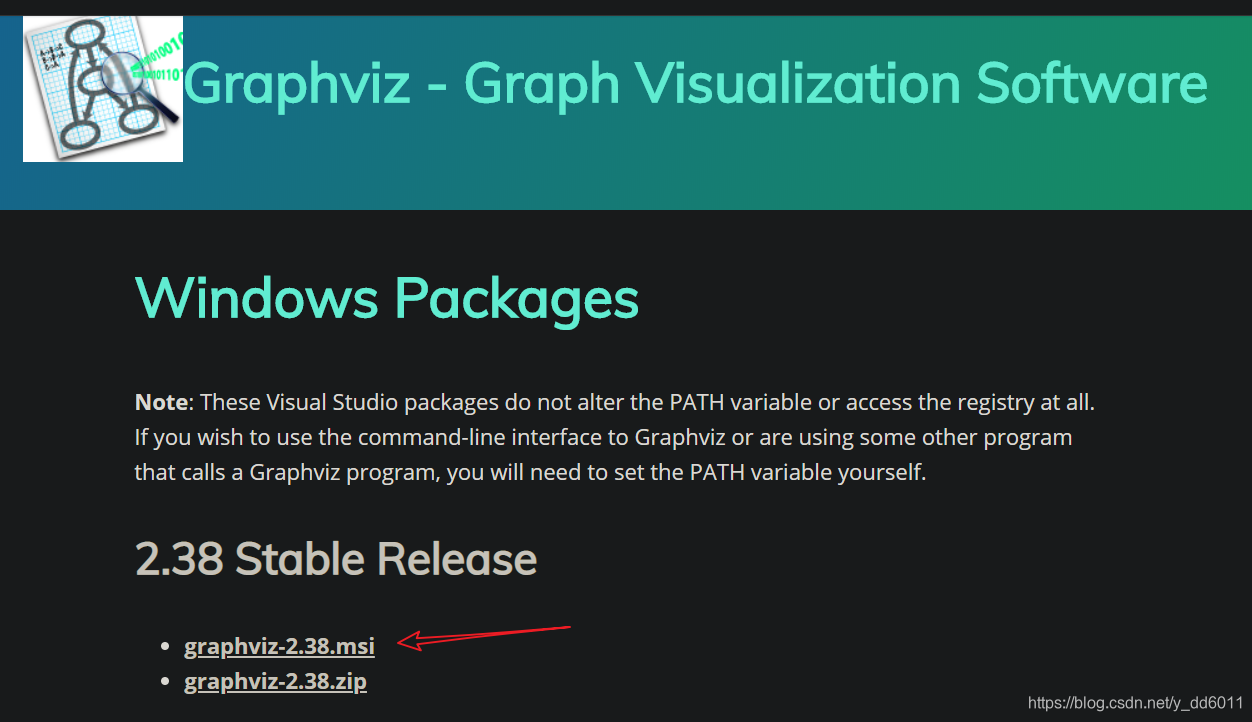

下载Graphviz包：https://graphviz.gitlab.io/_pages/Download/Download_windows.html
在这里插入图片描述
注：下载完成之后，双击安装，可以选择默认安装（除了安装位置）

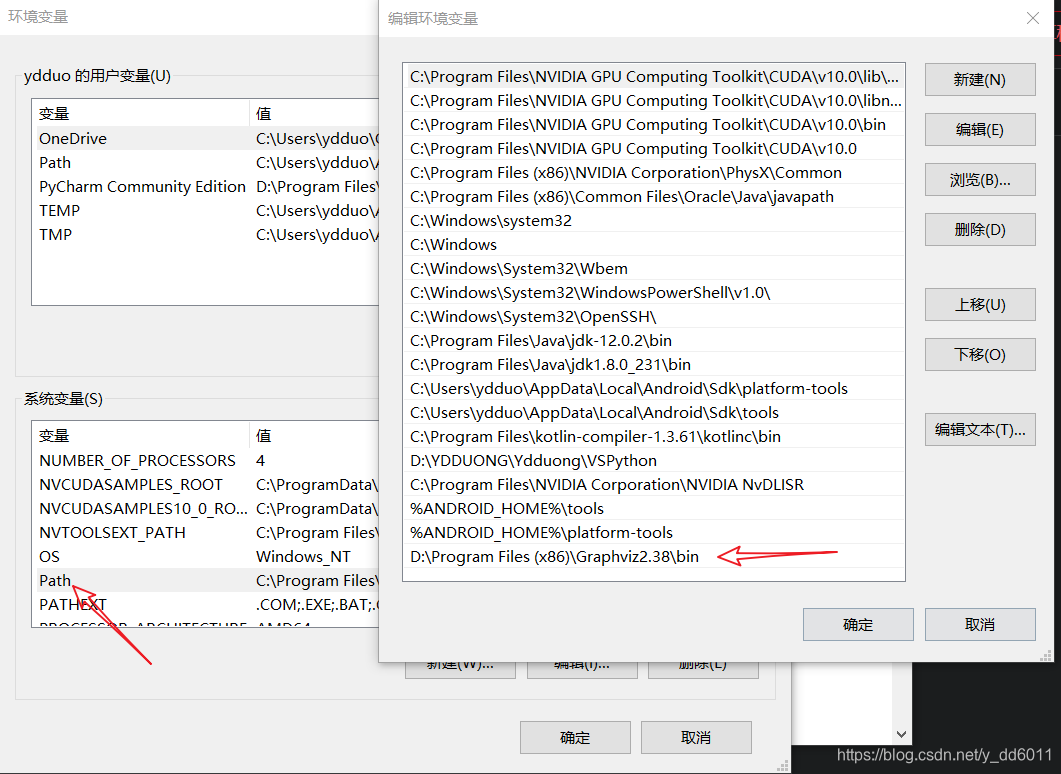

将Graphviz配置到环境变量Path中去：

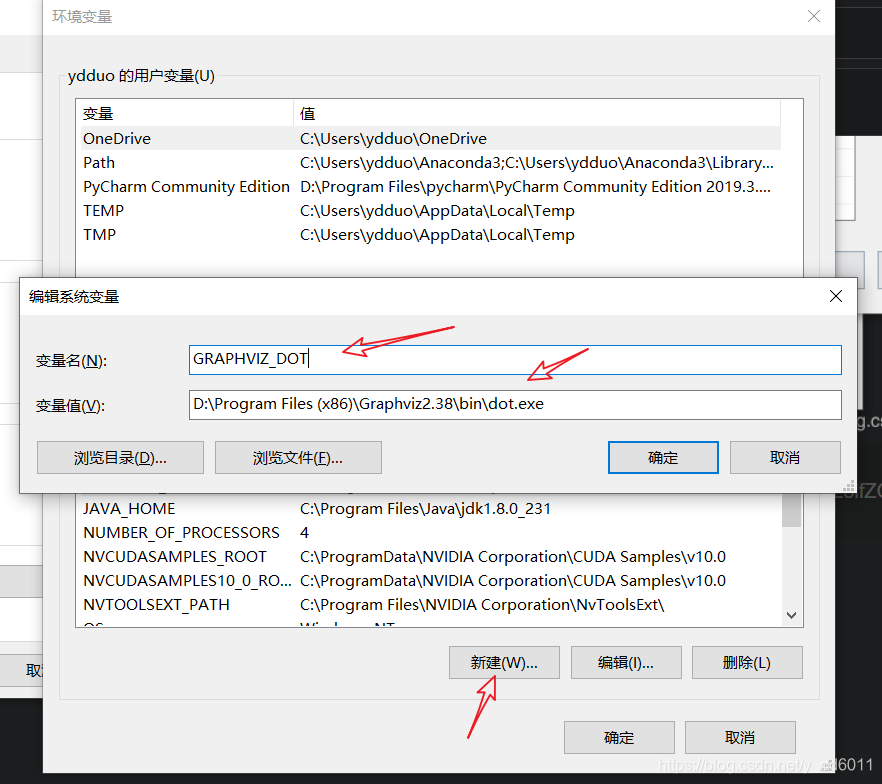

再新建一个GRAPHVIZ_DOT的系统变量：

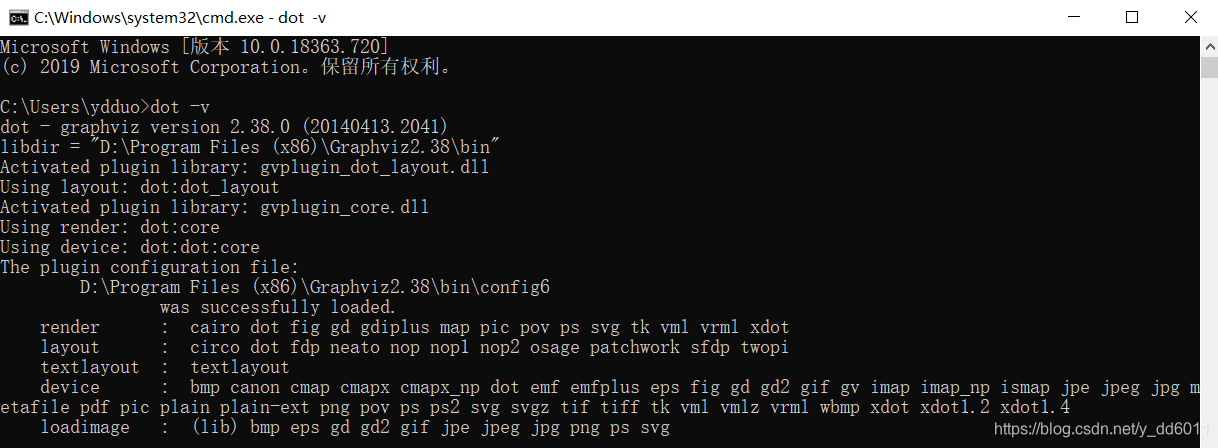

测试Graphviz是否安装完成以及配置成功，命令行输入：dot -v
在这里插入图片描述

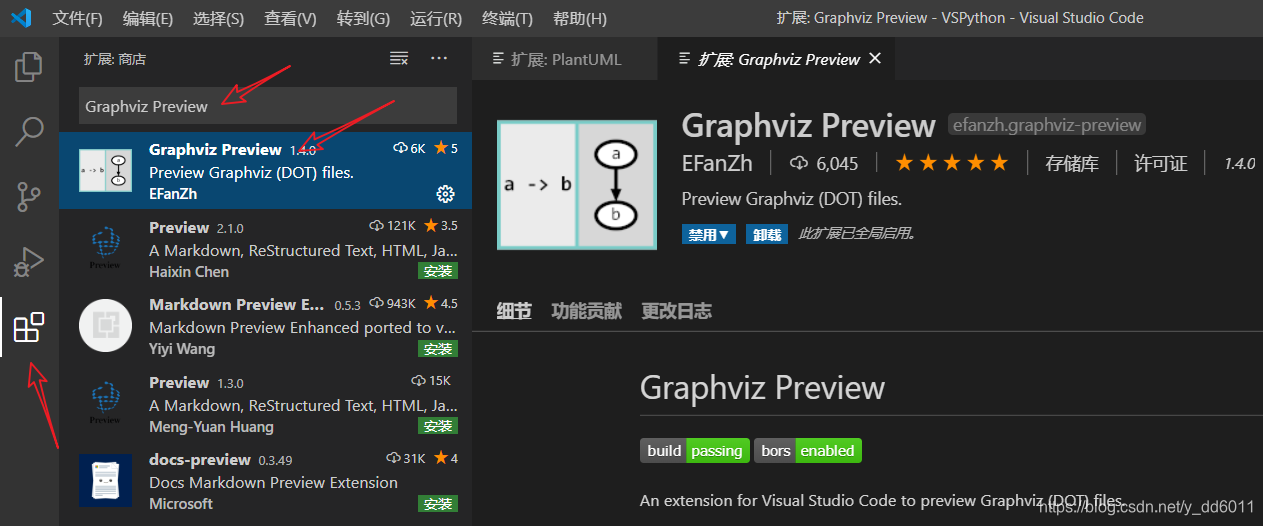

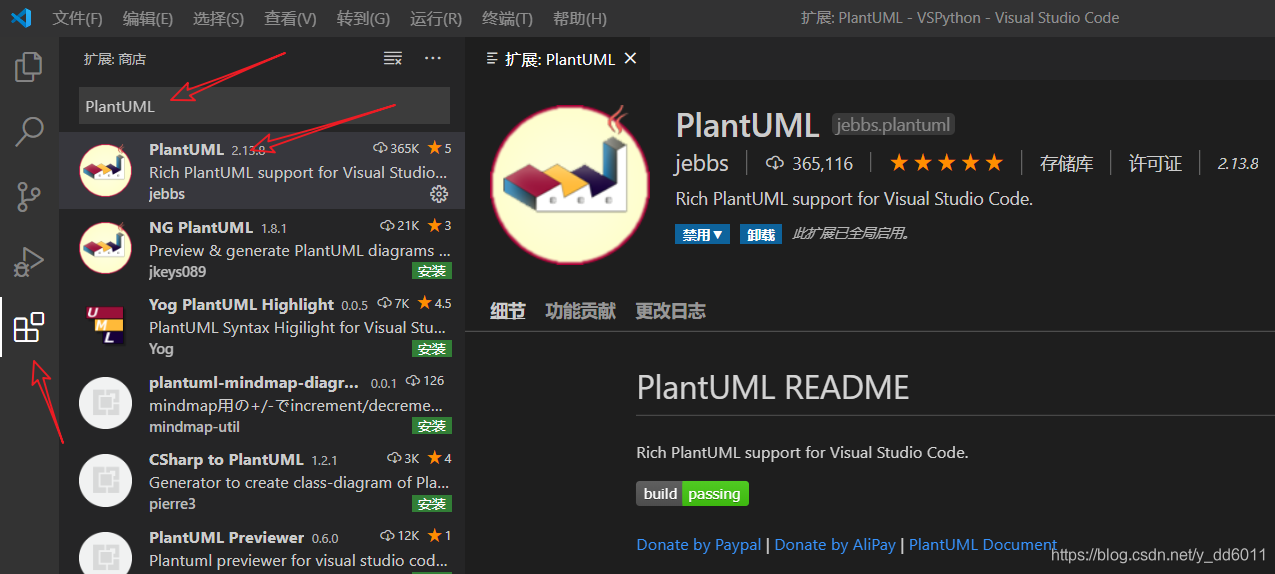

VSCode下载插件：PlantUML 和 Graphviz Preview
在这里插入图片描述

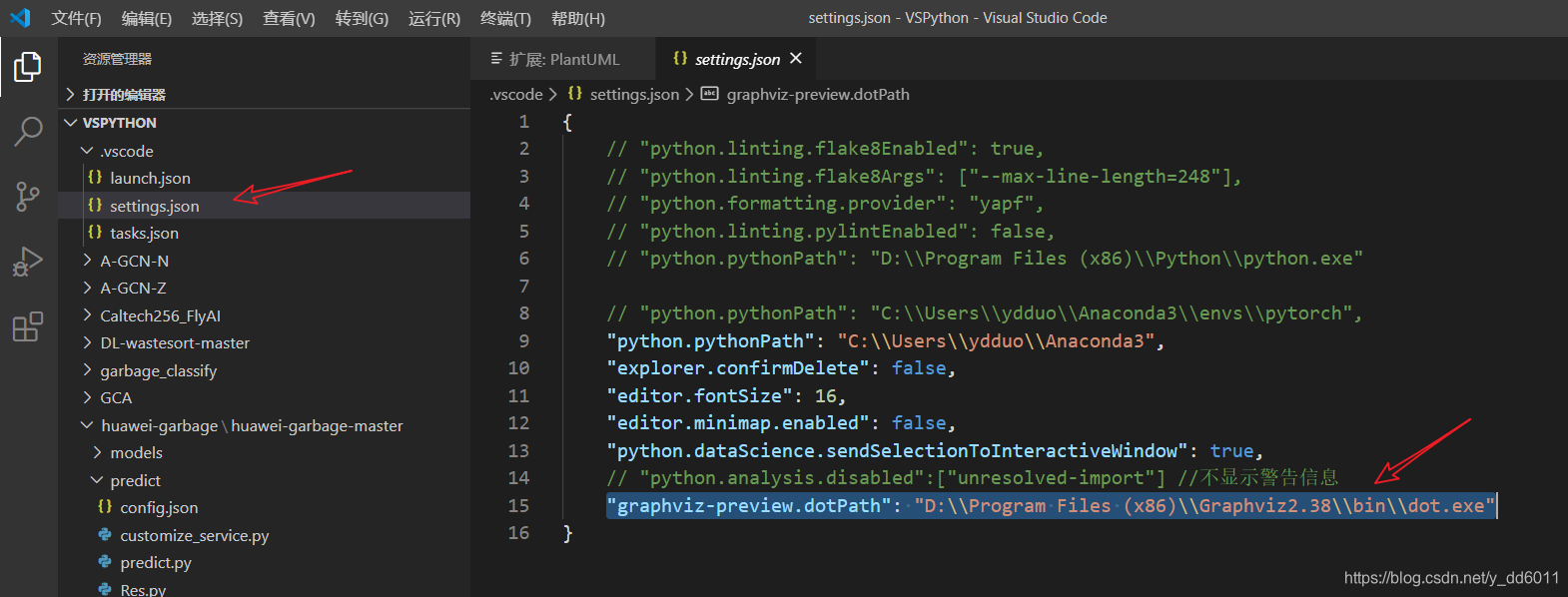

配置VSCode环境，在setting.json文件中添加如下配置："graphviz-preview.dotPath": "D:\\Program Files (x86)\\Graphviz2.38\\bin\\dot.exe"
在这里插入图片描述

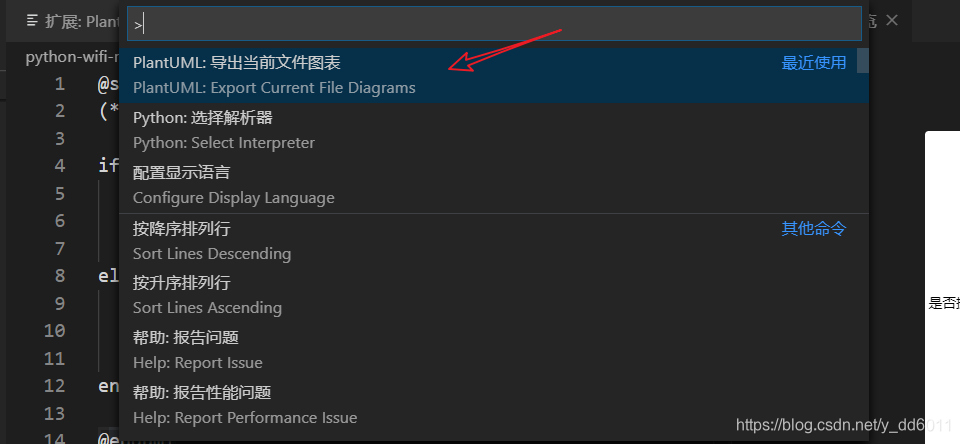

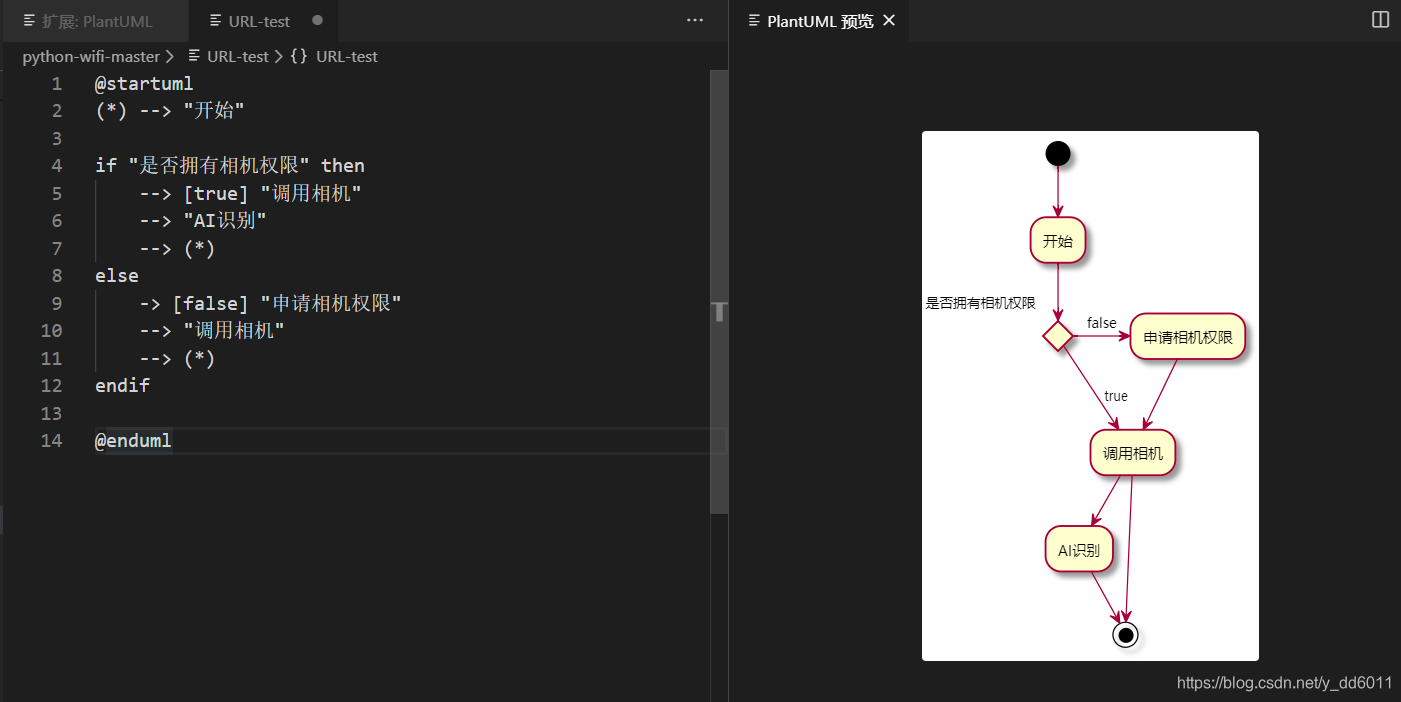

基本使用：(测试代码文件)

@startuml
(*) --> "开始"

if "是否拥有相机权限" then
    --> [true] "调用相机"
    --> "AI识别"
    --> (*)
else
    -> [false] "申请相机权限"
    --> "调用相机"
    --> (*)
endif

@enduml
