《Android 音视频开发》笔记 - H.265编码

    视频编码方式，是通过特定的压缩技术，将某个视频格式的文件转换成另一种视频格式的文件的形式。
    H.265是ITU-TVCEG继H.264之后制定的新的视频编码标准。
    H.265标准围绕着现有的视频编码标准H.264，保留原来的某些技术，同时对一些相关技术加以改进。
    H.265旨在在有限的带宽下传输更高质量的网络视频，仅需要一半的带宽即可播放相同质量的视频。
    H.265 又被称为HEVC(High Efficiency Video Coding，高效率视频编码)。
H.265 == HEVC

H.264向H.265发展的原因

1）视频画面要求更高，从720像素到1080像素；视频流畅度要求更高，帧率从30fps到50fps

• 宏块个数的爆发式增加
• 宏块内容复杂度的降低
• 运动矢量数值的大幅度增加

2）由于H.264本身的缺点
    对于宏块级数字压缩视频的处理过程，H.264一直保持2003年草稿发布时的实现方式，核心压缩原理没有调整与改进。

    H.265重新利用了H.264中定义的很多概念。两者都是基于块的视频编码技术，所以它们有着相同的根源和相近的编码方式，包括：

• 以宏块来划分图像，并最终以块来细分
• 使用帧内压缩技术减少空间冗余
• 使用帧内压缩技术减少时间冗余（运动估计和补偿）
• 使用转换和量化来进行残留数据压缩
• 使用熵编码减少残留、运动矢量传输和信号发送中的最后冗余。

H.265码流结构

网络分层结构 VCL 和 NAL

    VCL (Video Coding Layer，视频编码层)
    NAL(Network Abstract Layer，网络适配层)
    VCL层包含了视频数据的内容，NAL主要负责对视频压缩后的数据进行划分和封装，保证数据能在不同的网络环境中传输。
    通过NAL，视频压缩数据将被根据其内容特性分割成具有不同特性的NAL单元(NAL Unit, NALU)，并对NALU的内容特性进行指示。
    因此，传输网络根据NALU的指示就可以优化视频传输的性能，而不需要再分析视频的内容特征。
    NALU可以直接作为载体进行传输，而由于不同网络支持的最大传输单元(Maximum Transmission Unit，MTU)是不一样的，因此存在一个网络分组包含一个或者多个NALU，或者多个网络分组包含一个NALU。

    对于一个码流文件来说，其中包含一系列的NAL头，根据H.265对NALU的类型定义，可以解析出其是VPS、SPS、PPS等6种类型。

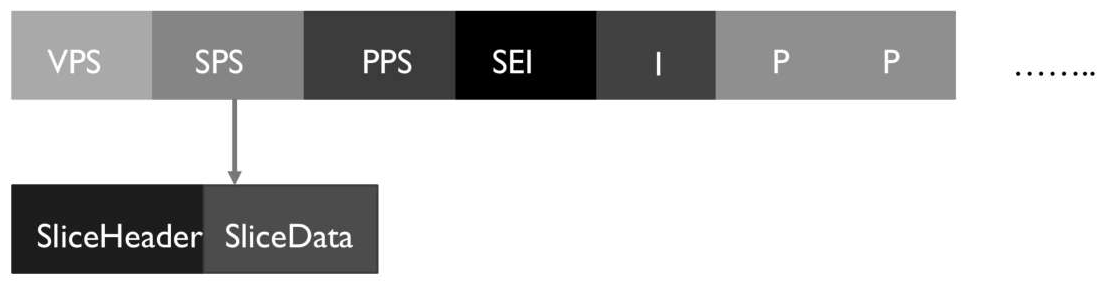

1）H.265的一个图像序列的组成：VPS+SPS+PPS+SEI+1个I帧+若干个P帧。VPS、SPS、PPS、SEI、1个I帧、1个P帧都可以称为一个NALU。

2）H.265的NALU结构：开始码+NALU头+NALU数据

• 开始码大小为4字节，是一个固定值00 00 00 01（十六进制数），指示一个NALU的开始。
• NALU头大小为2字节，共16位，第一位值为0，第2-7位位NALU的type位（共6位），标识当前NALU的类型，第8-15位值为0，第16位值为1.
• NALU数据为编码器编码出来的图像信息或图像数据。

3）6种类型的NALU

• VPS（视频参数集）：NALU头值为0x4001（十六进制数），NALU头type为值为32（十进制数）
• SPS（序列参数集）：NALU头值为0x4201（十六进制数），NALU头type为值为33（十进制数）
• PPS（图像参数集）：NALU头值为0x4401（十六进制数），NALU头type为值为34（十进制数）
• SEI（补充增强信息）：NALU头值为0x4e01（十六进制数），NALU头type为值为39（十进制数）
• I帧：NALU头值为0x2601（十六进制数），NALU头type为值为19（十进制数）
• P帧：NALU头值为0x0201（十六进制数），NALU头type为值为1（十进制数）

4）H.265的NALU打包成RTP包的模式

• 一个NALU打包成一个RTP报，只需要在一个12字节的RTP包头后添加去掉开始码的NALU即可。（这种模式在一个NALU的大小小雨MTU时使用）
• 一个NALU打包成几个RTP包（FUs模式），在12字节的RTP头后面有2字节的PayloadHdr和1字节的FU header。PayloadHdr的值等于NALU头的type位改为49（十进制数）后的值。FU header第1位标记RTP包是否为NALU的第一片，第2位标记RTP包是否为NALU的最后一片，后6位是NALU头的type位。

网络适配层单元NALU

    NAL根据视频压缩数据的规则，可以封装成不同的NALU，NALU包含VPS、SPS、PPS类型的NALU类型信息，还包含视频片（Slice）的压缩数据。包含视频片压缩数据的NALU，被称为VCLU（VCL NALU），包含其他信息的压缩数据的NALU，则被称为non-VCLU(non-VCL NALU)。
    H.265/HEVC下的NALU包含两部分数据结构：NALU头（Header）和负载（Payload），NALU头长度为固定的2字节，反映NALU的内容特征，而NALU负载长度为整数字节，包含视频压缩后的原始字节序列负载（Raw Byte Seqence Payload，RBSP）。
    RBSP是对视频编码后的原始原始比特流片段SODB（STring OF Data Bits）进行添加尾部（添加结尾比特1，以凑够整字节）的包装。
