1 背景

很久没有更新博客了，忙里偷闲产出一篇。写这片文章主要是去年项目中的一个需求，当时三下五除二的将其实现了，但是源码的阅读却一直扔在那迟迟没有时间理会，现在拣起来看看吧，否则心里一直不踏实。

关于啥是ViewDragHelper，这里不再解释，官方下面这个解释已经很牛逼了，如下：

/**
 * ViewDragHelper is a utility class for writing custom ViewGroups. It offers a number
 * of useful operations and state tracking for allowing a user to drag and reposition
 * views within their parent ViewGroup.
 */

下面我们先从一个例子说起，然后再进行源码浅析。duang、duang、duang！！！

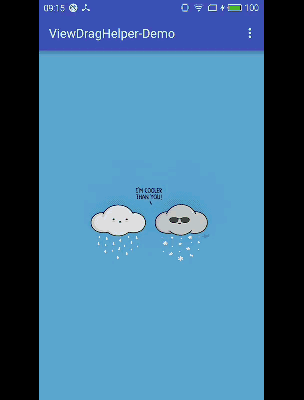

这里写图片描述

【工匠若水 http://blog.csdn.net/yanbober 未经允许严禁转载，请尊重作者劳动成果。私信联系我】

2 基础实例

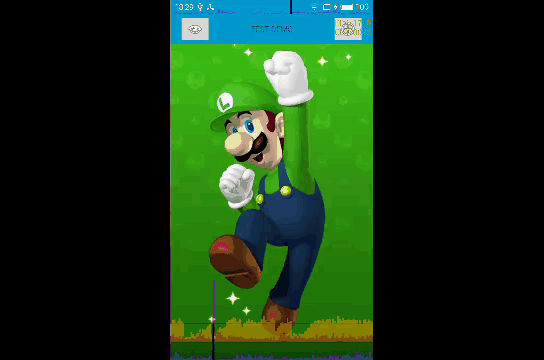

在开始源码浅析之前有必要先通过一个实例来认识下他的功效，下面呈上的效果图就是他的功效之一：

这里写图片描述

该效果实例源码点我下载

这个效果图其实和去年那个项目中的需求十分接近了，为了保密期间才修改为此；当时的需求是这样的：

能够上下平滑收缩；
能够上下手势收缩；
能够上下跟随手指手势收缩一定比例；
上下两层里下层是一个ScrollView，上层是一个ListView的业务逻辑交互；

当时拿到这个需求时我的内心是崩溃的（哈哈，当然不会崩溃，网络用语而已）；起初构思时我心里萌生了三套方案，是用属性动画来做呢，还是滑动来做啊，还是用ViewDragHelper来做啊，记得当时思考了一会决定用ViewDragHelper来做，因为他实现起来比较简单，其他的比较麻烦。哈哈，下面给出ViewDragHelper的实现代码：

/**
 * 垂直DrawerLayout
 * 实现步骤：
 * 1.使用静态方法来构ViewDragHelper,需要传入一个ViewDragHelper.Callback对象.
 * 2.重写onInterceptTouchEvent和onTouchEvent回调ViewDragHelper中对应方法.
 * 3.在ViewDragHelper.Callback中对视图做操作.
 * 4.使用ViewDragHelper.smoothSlideViewTo()方法平滑滚动.
 * 5.自定义一些交互逻辑的自由实现.
 */
public class VerticalDrawerLayout extends ViewGroup {
    private ViewDragHelper mTopViewDragHelper;

    private View mContentView;
    private View mDrawerView;

    private int mCurTop = 0;

    private boolean mIsOpen = true;

    public VerticalDrawerLayout(Context context) {
        super(context);
        init();
    }

    public VerticalDrawerLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }

    public VerticalDrawerLayout(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init();
    }

    private void init() {
        //Step1：使用静态方法构造ViewDragHelper,其中需要传入一个ViewDragHelper.Callback回调对象.
        mTopViewDragHelper = ViewDragHelper.create(this, 1.0f, new ViewDragHelperCallBack());
        mTopViewDragHelper.setEdgeTrackingEnabled(ViewDragHelper.EDGE_TOP);
    }

    //Step2：定义一个ViewDragHelper.Callback回调实现类
    private class ViewDragHelperCallBack extends ViewDragHelper.Callback {
        @Override
        public boolean tryCaptureView(View child, int pointerId) {
            //返回ture则表示可以捕获该view,手指摸上一瞬间调运
            return child == mDrawerView;
        }

        @Override
        public void onEdgeDragStarted(int edgeFlags, int pointerId) {
            //setEdgeTrackingEnabled设置的边界滑动时触发
            //captureChildView是为了让tryCaptureView返回false依旧生效
            mTopViewDragHelper.captureChildView(mDrawerView, pointerId);
        }

        @Override
        public int clampViewPositionHorizontal(View child, int left, int dx) {
            //手指触摸移动时实时回调, left表示要到的x位置
            return super.clampViewPositionHorizontal(child, left, dx);
        }

        @Override
        public int clampViewPositionVertical(View child, int top, int dy) {
            //手指触摸移动时实时回调, top表示要到的y位置
            //保证手指挪动时只能向上，向下最大到0
            return Math.max(Math.min(top, 0), -mDrawerView.getHeight());
        }

        @Override
        public void onViewReleased(View releasedChild, float xvel, float yvel) {
            //手指释放时回调
            float movePrecent = (releasedChild.getHeight() + releasedChild.getTop()) / (float) releasedChild.getHeight();
            int finalTop = (xvel >= 0 && movePrecent > 0.5f) ? 0 : -releasedChild.getHeight();
            mTopViewDragHelper.settleCapturedViewAt(releasedChild.getLeft(), finalTop);
            invalidate();
        }

        @Override
        public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {
            //mDrawerView完全挪出屏幕则防止过度绘制
            mDrawerView.setVisibility((changedView.getHeight()+top == 0)? View.GONE : View.VISIBLE);
            mCurTop = top;
            requestLayout();
        }

        @Override
        public int getViewVerticalDragRange(View child) {
            if (mDrawerView == null) return 0;
            return (mDrawerView == child) ? mDrawerView.getHeight() : 0;
        }

        @Override
        public void onViewDragStateChanged(int state) {
            super.onViewDragStateChanged(state);
            if (state == ViewDragHelper.STATE_IDLE) {
                mIsOpen = (mDrawerView.getTop() == 0);
            }
        }
    }

    @Override
    public void computeScroll() {
        if (mTopViewDragHelper.continueSettling(true)) {
            invalidate();
        }
    }

    public void closeDrawer() {
        if (mIsOpen) {
            mTopViewDragHelper.smoothSlideViewTo(mDrawerView, mDrawerView.getLeft(), -mDrawerView.getHeight());
            invalidate();
        }
    }

    public void openDrawer() {
        if (!mIsOpen) {
            mTopViewDragHelper.smoothSlideViewTo(mDrawerView, mDrawerView.getLeft(), 0);
            invalidate();
        }
    }

    public boolean isDrawerOpened() {
        return mIsOpen;
    }

    //Step3：重写onInterceptTouchEvent回调ViewDragHelper中对应的方法.
    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        return mTopViewDragHelper.shouldInterceptTouchEvent(ev);
    }

    //Step3：重写onTouchEvent回调ViewDragHelper中对应的方法.
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        mTopViewDragHelper.processTouchEvent(event);
        return true;
    }

    @Override
    protected LayoutParams generateDefaultLayoutParams() {
        return new MarginLayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
    }

    @Override
    protected LayoutParams generateLayoutParams(LayoutParams p) {
        return new MarginLayoutParams(p);
    }

    @Override
    public LayoutParams generateLayoutParams(AttributeSet attrs) {
        return new MarginLayoutParams(getContext(), attrs);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int measureWidth = MeasureSpec.getSize(widthMeasureSpec);
        int measureHeight = MeasureSpec.getSize(heightMeasureSpec);
        setMeasuredDimension(measureWidth, measureHeight);

        mContentView = getChildAt(0);
        mDrawerView = getChildAt(1);

        MarginLayoutParams params = (MarginLayoutParams) mContentView.getLayoutParams();
        int childWidthMeasureSpec = MeasureSpec.makeMeasureSpec(
                measureWidth- (params.leftMargin + params.rightMargin), MeasureSpec.EXACTLY);
        int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec(
                measureHeight - (params.topMargin + params.bottomMargin), MeasureSpec.EXACTLY);
        mContentView.measure(childWidthMeasureSpec, childHeightMeasureSpec);

        mDrawerView.measure(widthMeasureSpec, heightMeasureSpec);
    }

    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        if (changed) {
            MarginLayoutParams params = (MarginLayoutParams) mContentView.getLayoutParams();
            mContentView.layout(params.leftMargin, params.topMargin,
                    mContentView.getMeasuredWidth() + params.leftMargin,
                    mContentView.getMeasuredHeight() + params.topMargin);

            params = (MarginLayoutParams) mDrawerView.getLayoutParams();
            mDrawerView.layout(params.leftMargin, mCurTop + params.topMargin,
                    mDrawerView.getMeasuredWidth() + params.leftMargin,
                    mCurTop + mDrawerView.getMeasuredHeight() + params.topMargin);
        }
    }
}

怎么样，简单吧。效果也有了，代码也有了，ViewDragHelper也体验了，接下来就该苦逼的看源码了。

【工匠若水 http://blog.csdn.net/yanbober 未经允许严禁转载，请尊重作者劳动成果。私信联系我】

3 ViewDragHelper局部源码浅析

上面的例子中我们可以知道，使用ViewDragHelper的第一步就是通过他提供的静态工厂方法create获取实例，因为ViewDragHelper的构造方法是私有的。既然这样那我们先看下这些静态工厂方法，如下：

public class ViewDragHelper {
    public static ViewDragHelper create(ViewGroup forParent, float sensitivity, Callback cb) {
        final ViewDragHelper helper = create(forParent, cb);
        helper.mTouchSlop = (int) (helper.mTouchSlop * (1 / sensitivity));
        return helper;
    }

    public static ViewDragHelper create(ViewGroup forParent, Callback cb) {
        return new ViewDragHelper(forParent.getContext(), forParent, cb);
    }
}

可以看见，三个参数的create方法实质调运的还是两个参数的create。其中forParent一般是我们自定义的ViewGroup，cb是控制子View相关状态的回调抽象类实现对象，sensitivity是用来调节mTouchSlop的，至于mTouchSlop是啥以及sensitivity的作用下面会有解释。接着可以发现两个参数的create实质是调运了ViewDragHelper的构造函数，那我们就来分析一下这个构造函数，如下源码：

private ViewDragHelper(Context context, ViewGroup forParent, Callback cb) {
    ......
    //对参数进行赋值
    mParentView = forParent;
    mCallback = cb;
    //通过ViewConfiguration等将dp转px得到mEdgeSize
    final ViewConfiguration vc = ViewConfiguration.get(context);
    final float density = context.getResources().getDisplayMetrics().density;
    mEdgeSize = (int) (EDGE_SIZE * density + 0.5f);
    //通过ViewConfiguration获取TouchSlop，默认为8
    mTouchSlop = vc.getScaledTouchSlop();
    //获得允许执行一个fling手势动作的最大速度值
    mMaxVelocity = vc.getScaledMaximumFlingVelocity();
    //获得允许执行一个fling手势动作的最小速度值
    mMinVelocity = vc.getScaledMinimumFlingVelocity();
    //通过兼容包的ScrollerCompat实例化Scroller，动画插值器为sInterpolator
    mScroller = ScrollerCompat.create(context, sInterpolator);
}

可以看见，构造函数其实没有做啥特别的事情，主要就是一些参数的实例化，最主要的就是实例化了一个Scroller的内部成员，而且还在ViewDragHelper中重写了插值器，如下：

private static final Interpolator sInterpolator = new Interpolator() {
    public float getInterpolation(float t) {
        t -= 1.0f;
        return t * t * t * t * t + 1.0f;
    }
};

关于动画插值器这里不再说了，之前博文有讲过。我们还是把视线回到上面实例部分，可以看见，在获取ViewDragHelper实例之后我们接着重写了ViewGroup的onInterceptTouchEvent和onTouchEvent方法，在其中触发了ViewDragHelper的shouldInterceptTouchEvent和processTouchEvent方法。所以下面我们就来分析这两个方法，首先我们看下shouldInterceptTouchEvent方法，如下：

//这玩意返回值的作用在前面博客中有分析，我们先来看下ACTION_DOWN事件
public boolean shouldInterceptTouchEvent(MotionEvent ev) {
    final int action = MotionEventCompat.getActionMasked(ev);
    final int actionIndex = MotionEventCompat.getActionIndex(ev);

    if (action == MotionEvent.ACTION_DOWN) {
        //每次ACTION_DOWN都会调用cancel()，该方法中mVelocityTracker被清空，故mVelocityTracker记录的是本次ACTION_DOWN到ACTION_UP的触摸信息
        cancel();
    }
    //获取VelocityTracker实例，记录下各个触摸点信息用来计算本次滑动速率等
    if (mVelocityTracker == null) {
        mVelocityTracker = VelocityTracker.obtain();
    }
    mVelocityTracker.addMovement(ev);

    switch (action) {
        case MotionEvent.ACTION_DOWN: {
        final float x = ev.getX();
        final float y = ev.getY();
        final int pointerId = MotionEventCompat.getPointerId(ev, 0);
        //Step 1
        saveInitialMotion(x, y, pointerId);
        //Step 2
        final View toCapture = findTopChildUnder((int) x, (int) y);

        //Step 3
        if (toCapture == mCapturedView && mDragState == STATE_SETTLING) {
            tryCaptureViewForDrag(toCapture, pointerId);
        }
        //Step 4
        final int edgesTouched = mInitialEdgesTouched[pointerId];
        if ((edgesTouched & mTrackingEdges) != 0) {
            mCallback.onEdgeTouched(edgesTouched & mTrackingEdges, pointerId);
        }
        break;
        }
        //暂时忽略
        ......
    }
    //Step 5
    return mDragState == STATE_DRAGGING;
}

可以看见，上面代码我们只列出了shouldInterceptTouchEvent关于ACTION_DOWN部分的代码，在注释里我将他分为了5步来叙述。我们先来看当ACTION_DOWN触发时Step 1的代码，他通过saveInitialMotion(x, y, pointerId)保存了事件的初始信息，如下是saveInitialMotion方法代码：

    private void saveInitialMotion(float x, float y, int pointerId) {
        ensureMotionHistorySizeForId(pointerId);
        mInitialMotionX[pointerId] = mLastMotionX[pointerId] = x;
        mInitialMotionY[pointerId] = mLastMotionY[pointerId] = y;
    //getEdgesTouched就是通过mEdgeSize去判断触摸边沿方向是否OK
        mInitialEdgesTouched[pointerId] = getEdgesTouched((int) x, (int) y);
        mPointersDown |= 1 << pointerId;
    }

接着目光再回到shouldInterceptTouchEvent方法的Step 2，可以发现他尝试通过findTopChildUnder()方法来获取当前触摸点下最顶层的子View，我们可以看下这个方法的源码，如下：

public View findTopChildUnder(int x, int y) {
    //获取mParentView中子View个数
    final int childCount = mParentView.getChildCount();
    //倒序遍历整个子View，因为最上面的子View最后插入
    for (int i = childCount - 1; i >= 0; i--) {
        //遍历拿到最靠上且获得触摸焦点的那个子View
        final View child = mParentView.getChildAt(mCallback.getOrderedChildIndex(i));
        //判断当前DOWN的触摸点是否在该子View范围，也就是说是不是摸上了该子View
        if (x >= child.getLeft() && x < child.getRight() &&
            y >= child.getTop() && y < child.getBottom()) {
        return child;
        }
    }
    return null;
}

这个方法你不觉的奇怪么？怎么遍历时getChildAt传入的不是index，而是mCallback.getOrderedChildIndex(i)啊，我勒个去，mCallback不就是我们创建ViewDragHelper实例时传入的CallBack对象么？我们还是跳过去看下getOrderedChildIndex()方法吧，如下：

public static abstract class Callback {
    ......
    public int getOrderedChildIndex(int index) {
        return index;
    }
    ......
}

猫了个咪的，这玩意默认啥也没干啊，看样子是某些情况下给我们用来重写的，啥情况？原来在上面findTopChildUnder()方法中返回当前被触摸的View时会有一种坑爹的情况出现，那就是如果在mParentView的同一个位置有多个子View是重叠的，此时又想让重叠的View中下面指定的那个被选中（默认for循环是倒序额）时getOrderedChildIndex()方法的默认实现就搞不定了，所以就需要我们自己去实现Callback里的getOrderedChildIndex()方法来改变查找子View的顺序。譬如：

public int getOrderedChildIndex(int index) {
    //实现重叠View时让下面的View获得选中
    int topIndex = mParentView.indexOfChild(your_top_view);
    int BottomSelectedIndex = mParentView.indexOfChild(blow_your_top_view_selected);
    return ((index == topIndex) ? indexBottom : index);
}

好了，扯远了，我们还是把目光回到shouldInterceptTouchEvent方法的Step 3，可以发现这里有一个判断，因为第一次触摸屏幕mCapturedView默认为null，所以一开始不会执行这个判断里的代码，同时因为mDragState第一次也不处于STATE_SETTLING状态，所以不执行，等执行时再分析。我们继续往下看Step 4，可以发现这里首先拿了saveInitialMotion方法赋值的结果，然后判断设置的边沿方向进行Callback的onEdgeTouched()方法回调。到这里boolean shouldInterceptTouchEvent()方法的第一次触摸按下ACTION_DOWN所干的事就完了，接着Step 5时直接return了mDragState == STATE_DRAGGING;，因为上面说了，在ACTION_DOWN时mDragState还是STATE_IDLE状态，所以这里返回了false。

至此第一次手指触摸mParentView上时shouldInterceptTouchEvent的ACTION_DOWN流程就结束了，接着我们就是依据这个返回值的情况进行分析（具体参见之前博文关于Android触摸事件传递的分析）。这里返回false就表示mParentView没有拦截这次事件，所以接下来会在mParentView中触发每个子View的boolean dispatchTouchEvent()方法，这时依据Android触摸事件处理机制又分为了两大类情况来处理，一类就是子View消费了这个ACTION_DOWN，一类是没有消费的情况，而这些情况下又分很多中情况，譬如子View消费了本次ACTION_DOWN，mParentView的onTouchEvent()就不会收到ACTION_DOWN了（即ViewDragHelper的processTouchEvent()方法也就收不到ACTION_DOWN了）；这时候又有很多情况，譬如当前子View如果调运了requestDisallowInterceptTouchEvent(true)，则ACTION_MOVE等来时mParentView的onInterceptTouchEvent()方法就不会被回调（即ViewDragHelper的相关方法也就没意义了）；当前子View没有调用requestDisallowInterceptTouchEvent(true)，则ACTION_MOVE等来时mParentView的onInterceptTouchEvent()方法还会被执行，此时若onInterceptTouchEvent()方法返回true，则mParentView的onTouchEvent()就会被调运（即ViewDragHelper的processTouchEvent()会被执行）。

额额额，触摸事件传递本来就很复杂，这里情况又很多，所以我们还是不分情况来说了，浅析源码我们牵一条主线走就行，其它的用到时再分析即可。

所以我们来看下子View没有消费这次ACTION_DOWN事件（即子View的dispatchTouchEvent()方法返回false）的流程。此时mParentView的dispatchTouchEvent()方法会调用自己的super.dispatchTouchEvent()方法（即View的dispatchTouchEvent()），然后super会调用mParentView的onTouchEvent()方法（即调用ViewDragHelper的processTouchEvent()方法）。这时onTouchEvent()方法需要返回true（只用在ACTION_DOWN时返回true，否则onTouchEvent()方法无法接收接下来的ACTION_MOVE等事件），当onTouchEvent()返回true以后ACTION_MOVE、ACTION_UP等事件再来时就不会再执行mParentView的onInterceptTouchEvent()了。

那就牵着主线走吧，我们可以看下processTouchEvent()方法的ACTION_DOWN部份源码，如下：

public void processTouchEvent(MotionEvent ev) {
    //和shouldInterceptTouchEvent相似，省略
    ......

    switch (action) {
        case MotionEvent.ACTION_DOWN: {
        //和shouldInterceptTouchEvent相似，省略解释
        final float x = ev.getX();
        final float y = ev.getY();
        final int pointerId = MotionEventCompat.getPointerId(ev, 0);
        final View toCapture = findTopChildUnder((int) x, (int) y);

        saveInitialMotion(x, y, pointerId);

        //Step 1 重点！！！！
        tryCaptureViewForDrag(toCapture, pointerId);

        //和shouldInterceptTouchEvent相似，省略解释
        final int edgesTouched = mInitialEdgesTouched[pointerId];
        if ((edgesTouched & mTrackingEdges) != 0) {
            mCallback.onEdgeTouched(edgesTouched & mTrackingEdges, pointerId);
        }
        break;
        }
    //省略其他ACTION
    ......
    }
}

可以看见，该方法里最核心的东西估计就是tryCaptureViewForDrag()方法了，下面我们看下这个方法，如下：

boolean tryCaptureViewForDrag(View toCapture, int pointerId) {
    //正在拽就不管了
    if (toCapture == mCapturedView && mActivePointerId == pointerId) {
        // Already done!
        return true;
    }
    //调用了Callback的tryCaptureView()方法，传递触摸到的View和触摸点编号
    //Callback的tryCaptureView()决定是否能够拖动当前触摸的View
    if (toCapture != null && mCallback.tryCaptureView(toCapture, pointerId)) {
        mActivePointerId = pointerId;
        //重点
        captureChildView(toCapture, pointerId);
        return true;
    }
    return false;
}

可以看见，通过Callback的tryCaptureView()重写设置是否可以挪动该View，若可以挪动（返回true）则又调运了captureChildView()方法，继续看下captureChildView()方法源码：

public void captureChildView(View childView, int activePointerId) {
    ......
    //暂存被捕获的这个View的相关信息及触摸信息
    mCapturedView = childView;
    mActivePointerId = activePointerId;
    //通过Callback的onViewCaptured()方法回调当前View被捕获了
    mCallback.onViewCaptured(childView, activePointerId);
    //设置当前被捕获的子View状态为STATE_DRAGGING
    //里面会通过mCallback.onViewDragStateChanged(state)回调告知状态
    setDragState(STATE_DRAGGING);
}

到此一次mParentView自己消费事件，子View无拦截ACTION_DOWN的事件处理就彻底结束了。接着就是主流程的ACTION_MOVE事件了，这玩意由于mParentView的onTouchEvent消费了事件且没进行拦截ACTION_DOWN，所以一旦触发时就直接走进了processTouchEvent()方法里，下面是ACTION_MOVE代码：

public void processTouchEvent(MotionEvent ev) {
    ......

    switch (action) {
        ......
        case MotionEvent.ACTION_MOVE: {
        //分两种情况，依赖上一个ACTION_DOWN事件
        if (mDragState == STATE_DRAGGING) {
            //ACTION_DOWN时CallBack的tryCaptureView()返回true时对mDragState赋值了STATE_DRAGGING，故此流程
            final int index = MotionEventCompat.findPointerIndex(ev, mActivePointerId);
            final float x = MotionEventCompat.getX(ev, index);
            final float y = MotionEventCompat.getY(ev, index);
            final int idx = (int) (x - mLastMotionX[mActivePointerId]);
            final int idy = (int) (y - mLastMotionY[mActivePointerId]);
            //Step 1 重点！！！！！！
            dragTo(mCapturedView.getLeft() + idx, mCapturedView.getTop() + idy, idx, idy);
            //Step 2 重点！！！！！！
            saveLastMotion(ev);
        } else {
            //ACTION_DOWN时CallBack的tryCaptureView()返回false时对mDragState没进行赋值，故此流程
            // Check to see if any pointer is now over a draggable view.
            final int pointerCount = MotionEventCompat.getPointerCount(ev);
            for (int i = 0; i < pointerCount; i++) {
                final int pointerId = MotionEventCompat.getPointerId(ev, i);
                final float x = MotionEventCompat.getX(ev, i);
                final float y = MotionEventCompat.getY(ev, i);
                final float dx = x - mInitialMotionX[pointerId];
                final float dy = y - mInitialMotionY[pointerId];
                //Step 3 重点！！！！！！
                reportNewEdgeDrags(dx, dy, pointerId);
                if (mDragState == STATE_DRAGGING) {
                    // Callback might have started an edge drag.
                    break;
                }

                final View toCapture = findTopChildUnder((int) x, (int) y);
                //Step 4 重点！！！！！！
                if (checkTouchSlop(toCapture, dx, dy) &&
                        tryCaptureViewForDrag(toCapture, pointerId)) {
                    break;
                }
            }
            saveLastMotion(ev);
        }
        break;
        }
    ......
    }
}

可以看见，当ACTION_MOVE事件多次触发时该段代码会依据我们重写CallBack的代码分为可以托拽当前View和不能托拽两种情况。

我们先来看下不能托拽的情况，这种相对比较简单，可以看到上面代码的Step 3部分，reportNewEdgeDrags()方法是我们的重点，如下：

    //在托拽时该方法会被多次调运
    private void reportNewEdgeDrags(float dx, float dy, int pointerId) {
        int dragsStarted = 0;
        ......//四个方向，省略三个
        if (checkNewEdgeDrag(dy, dx, pointerId, EDGE_BOTTOM)) {
            dragsStarted |= EDGE_BOTTOM;
        }

        if (dragsStarted != 0) {
            mEdgeDragsInProgress[pointerId] |= dragsStarted;
        //该方法只会被调运一次，checkNewEdgeDrag方法中有处理
            mCallback.onEdgeDragStarted(dragsStarted, pointerId);
        }
    }

可以发现，当我们在ACTION_DOWN触发时重写CallBack的tryCaptureView()方法返回false（当前View不能托拽）且是边沿触摸时移动时首先会回调Callback的onEdgeDragStarted()方法通知自定义ViewGroup开始边沿托拽。接着我们把目光投向Step 4部分，if (checkTouchSlop(toCapture, dx, dy) && tryCaptureViewForDrag(toCapture, pointerId)) 判断是我们关注的核心，toCapture其实就是当前捕获的View（这个View在边沿模式时一般摸不到，所以其实拿到的不是想要的childView，所以一般我们会在回调onEdgeDragStarted()方法中重写手动调用captureChildView()方法，传入我们摸不到的View，这样就相当于绕过tryCaptureView将状态设置为STATE_DRAGGING了），下面我们先看下checkTouchSlop()方法，如下：

//检查手指移动的距离有没有超过触发处理移动事件的最短距离mTouchSlop
private boolean checkTouchSlop(View child, float dx, float dy) {
    if (child == null) {
        return false;
    }
    //如果想让某个View滑动，就要返回大于0，否则processTouchEvent()的ACTION_MOVE就不会调用tryCaptureViewForDrag()来捕获当前触摸的View
    final boolean checkHorizontal = mCallback.getViewHorizontalDragRange(child) > 0;
    final boolean checkVertical = mCallback.getViewVerticalDragRange(child) > 0;

    if (checkHorizontal && checkVertical) {
        return dx * dx + dy * dy > mTouchSlop * mTouchSlop;
    } else if (checkHorizontal) {
        return Math.abs(dx) > mTouchSlop;
    } else if (checkVertical) {
        return Math.abs(dy) > mTouchSlop;
    }
    return false;
}

到此ACTION_MOVE不能托拽的情况就分析完毕了，我们再来看下可以托拽的情况，请看上面processTouchEvent()代码的Step 1,2部分，重点在于dragTo()方法，当我们正常捕获到View时ACTION_MOVE就不停的调用dragTo()对mCaptureView进行拖动，源码如下：

//left、top为mCapturedView.getLeft()+dx、mCapturedView.getTop()+dy，即期望目标坐标
//dx、dy为前后两次ACTION_MOVE移动的距离
private void dragTo(int left, int top, int dx, int dy) {
    int clampedX = left;
    int clampedY = top;
    final int oldLeft = mCapturedView.getLeft();
    final int oldTop = mCapturedView.getTop();
    if (dx != 0) {
        //重写固定横坐标移动到的位置
        clampedX = mCallback.clampViewPositionHorizontal(mCapturedView, left, dx);
        //这是View中定义的方法，实质是改变View的mLeft、mRight、mTop、mBottom达到移动View的效果，类似layout()方法的效果
        //clampedX为新位置，oldLeft为旧位置，若想不动保证插值为0即可！！！！
        mCapturedView.offsetLeftAndRight(clampedX - oldLeft);
    }
    if (dy != 0) {
        //重写固定纵坐标移动到的位置
        clampedY = mCallback.clampViewPositionVertical(mCapturedView, top, dy);
        //这是View中定义的方法，实质是改变View的mLeft、mRight、mTop、mBottom达到移动View的效果，类似layout()方法的效果
        mCapturedView.offsetTopAndBottom(clampedY - oldTop);
    }

    if (dx != 0 || dy != 0) {
        final int clampedDx = clampedX - oldLeft;
        final int clampedDy = clampedY - oldTop;
        //当位置有变化时回调Callback的onViewPositionChanged方法实时通知
        mCallback.onViewPositionChanged(mCapturedView, clampedX, clampedY,
            clampedDx, clampedDy);
    }
}

到此可以发现ACTION_MOVE时如果可以托拽则会实时挪动View的位置，同时回调很多方法。具体移动到哪和范围由Callback的clampViewPositionHorizontal()和clampViewPositionVertical()来决定。到此一次ACTION_MOVE事件的触发处理也就分析完毕了。下面就该是松手时ACTION_UP或者ACTION_MOVE被mParentView的上级View拦截触发的ACTION_CANCEL事件了，他们与ACTION_MOVE类似，直接触发processTouchEvent()的ACTION_UP或者ACTION_CANCEL，如下：

public void processTouchEvent(MotionEvent ev) {
    ......
    switch (action) {
        ......
        case MotionEvent.ACTION_UP: {
        if (mDragState == STATE_DRAGGING) {
            releaseViewForPointerUp();
        }
        //重置所有的状态记录
        cancel();
        break;
        }

        case MotionEvent.ACTION_CANCEL: {
        if (mDragState == STATE_DRAGGING) {
            dispatchViewReleased(0, 0);
        }
        //重置所有的状态记录
        cancel();
        break;
        }
    }
}

可以看见，ACTION_UP和ACTION_CANCEL的实质都是重置资源和通知View触摸被释放，一个调运了releaseViewForPointerUp方法，另一个调运了dispatchViewReleased方法而已。那我们先看下releaseViewForPointerUp方法，源码如下：

private void releaseViewForPointerUp() {
    //获得相关速率
    mVelocityTracker.computeCurrentVelocity(1000, mMaxVelocity);
    final float xvel = clampMag(
        VelocityTrackerCompat.getXVelocity(mVelocityTracker, mActivePointerId),
        mMinVelocity, mMaxVelocity);
    final float yvel = clampMag(
        VelocityTrackerCompat.getYVelocity(mVelocityTracker, mActivePointerId),
        mMinVelocity, mMaxVelocity);
    //传入速率
    dispatchViewReleased(xvel, yvel);
}

哎哟，握草，dispatchViewReleased(xvel, yvel)不就是ACTION_CANCEL传参为0调运的方法吗？也就是说ACTION_CANCEL与ACTION_UP逻辑一致，只是传入的速率不同而已。那我们就来看看这个方法，如下：

    private void dispatchViewReleased(float xvel, float yvel) {
        mReleaseInProgress = true;
    //通知外部View被释放了
        mCallback.onViewReleased(mCapturedView, xvel, yvel);
        mReleaseInProgress = false;
    //如果之前是STATE_DRAGGING状态，则复位状态为STATE_IDLE
        if (mDragState == STATE_DRAGGING) {
            // onViewReleased didn't call a method that would have changed this. Go idle.
            setDragState(STATE_IDLE);
        }
    }

可以看见dispatchViewReleased()方法主要就是通过CallBack通知手指松开了，同时将状态置位为STATE_IDLE。但是如果你留意该方法的注释和方法里的mReleaseInProgress变量的话，你一定会有疑惑。下面我就从注释和该变量出现的地方进行下简单分析，然后回过头就知道咋回事了，该方法注释提到了mReleaseInProgress变量与settleCapturedViewAt()和flingCapturedView()方法有关，那我们就来看下是啥关系，查看这两个方法的开头可以发现一个共性如下：

if (!mReleaseInProgress) {
    throw new IllegalStateException("Cannot XXXXXXXXXX outside of a call to " +
            "Callback#onViewReleased");
}

我靠，默认mReleaseInProgress是false，在dispatchViewReleased()中CallBack回调onViewReleased()方法前把他置位了true，onViewReleased()后置位了false。这就是为啥注释里说唯一可以调用ViewDragHelper的settleCapturedViewAt()和flingCapturedView()的地方就是在Callback的onViewReleased()里，这下你指定就明白了，因为别的地方会抛出异常哇。

握草，这两方法为啥这么神奇，为啥只能在CallBack回调onViewReleased()中使用啊，我们先来分析一下就知道了，如下先看settleCapturedViewAt()方法源码：

//限制最终惯性滚动到的终极位置及滚动过去
public boolean settleCapturedViewAt(int finalLeft, int finalTop) {
    //表明只能在CallBack回调onViewReleased()中使用
    if (!mReleaseInProgress) {
        throw new IllegalStateException("Cannot settleCapturedViewAt outside of a call to " +
            "Callback#onViewReleased");
    }

    return forceSettleCapturedViewAt(finalLeft, finalTop,
        (int) VelocityTrackerCompat.getXVelocity(mVelocityTracker, mActivePointerId),
        (int) VelocityTrackerCompat.getYVelocity(mVelocityTracker, mActivePointerId));
}

private boolean forceSettleCapturedViewAt(int finalLeft, int finalTop, int xvel, int yvel) {
    ......
    if (dx == 0 && dy == 0) {
        // Nothing to do. Send callbacks, be done.
        mScroller.abortAnimation();
        setDragState(STATE_IDLE);
        return false;
    }
    //直接用过Scroller滚动到指定位置
    final int duration = computeSettleDuration(mCapturedView, dx, dy, xvel, yvel);
    mScroller.startScroll(startLeft, startTop, dx, dy, duration);
    //滚动时设置状态为STATE_SETTLING
    setDragState(STATE_SETTLING);
    return true;
}

再看下flingCapturedView()方法，如下：

//不限制终点，由松手时加速度决定惯性滚动过去，fling效果
public void flingCapturedView(int minLeft, int minTop, int maxLeft, int maxTop) {
    if (!mReleaseInProgress) {
        throw new IllegalStateException("Cannot flingCapturedView outside of a call to " +
            "Callback#onViewReleased");
    }
    //直接用过Scroller滚动
    mScroller.fling(mCapturedView.getLeft(), mCapturedView.getTop(),
        (int) VelocityTrackerCompat.getXVelocity(mVelocityTracker, mActivePointerId),
        (int) VelocityTrackerCompat.getYVelocity(mVelocityTracker, mActivePointerId),
        minLeft, maxLeft, minTop, maxTop);
    //滚动时设置状态为STATE_SETTLING
    setDragState(STATE_SETTLING);
}

到此确实很奇怪，为啥这两个方法要这么限制设计？我还是没想明白，请教大神指点一下！但是我全局搜索mScroller的相关调运又发现了新的方法，如下：

public boolean smoothSlideViewTo(View child, int finalLeft, int finalTop) {
    mCapturedView = child;
    mActivePointerId = INVALID_POINTER;

    boolean continueSliding = forceSettleCapturedViewAt(finalLeft, finalTop, 0, 0);
    if (!continueSliding && mDragState == STATE_IDLE && mCapturedView != null) {
        // If we're in an IDLE state to begin with and aren't moving anywhere, we
        // end up having a non-null capturedView with an IDLE dragState
        mCapturedView = null;
    }

    return continueSliding;
}

这货也能达到上面受限的settleCapturedViewAt()方法的效果，额额额，我凌乱了，这么设计是为啥额，不清楚。不过到此一次完整的ViewDragHelper的触摸移动主流程就分析完成了，其他相关状态请自行分析，对我来说有这些就差不多够了，主流程掌握了基本就能明白他提供的相关API含义了，其它的遇到问题再现查即可。

【工匠若水 http://blog.csdn.net/yanbober 未经允许严禁转载，请尊重作者劳动成果。私信联系我】

4 源码局部浅析总结

经过上面的浅析与注释总结归纳如下总结方便日后使用；同时我们可以发现ViewDragHelper的本质其实涉及的知识点还是很多的，主要在事件处理上，不得不佩服该工具类考虑的强大。

//常用核心API归纳总结
public class ViewDragHelper {
    //当前View处于空闲状态，静止
    public static final int STATE_IDLE = 0;
    //当前View处于托动状态中
    public static final int STATE_DRAGGING = 1;
    //当前View处于滚动惯性到settling坐标间的状态
    public static final int STATE_SETTLING = 2;
    //可托拽边缘方向常量
    public static final int EDGE_LEFT = 1 << 0;
    public static final int EDGE_RIGHT = 1 << 1;
    public static final int EDGE_TOP = 1 << 2;
    public static final int EDGE_BOTTOM = 1 << 3;
    public static final int EDGE_ALL = EDGE_LEFT | EDGE_TOP | EDGE_RIGHT | EDGE_BOTTOM;

    ...

    //公有静态内部抽象回调类，当ViewDragHelper控制的ViewGroup中View变化时会被回调
    public static abstract class Callback {
        //当托拽状态变化时回调，譬如动画结束后回调为STATE_IDLE等
        //state有三种状态，均以STATE_XXXX模式
        public void onViewDragStateChanged(int state) {}
        //当前被触摸的View位置变化时回调
        //changedView为位置变化的View，left/top变化时新的x左/y顶坐标，dx/dy为从旧到新的偏移量
        public void onViewPositionChanged(View changedView, int left, int top, int dx, int dy) {}
        //tryCaptureViewForDrag()成功捕获到子View时或者手动调用captureChildView()时回调
        public void onViewCaptured(View capturedChild, int activePointerId) {}
        //当子View被松手或者ACTION_CANCEL时时回调，xvel/yvel为离开屏幕时各方向每秒运动的速率，为px
        public void onViewReleased(View releasedChild, float xvel, float yvel) {}
        //当触摸ACTION_DOWN或ACTION_POINTER_DOWN边沿时回调
        public void onEdgeTouched(int edgeFlags, int pointerId) {}
        //返回true锁定edgeFlags对应的边缘，锁定后的边缘就不会回调onEdgeDragStarted()
        public boolean onEdgeLock(int edgeFlags) {
            return false;
        }
        //ACTION_MOVE且没有锁定边缘时触发
        //可在此手动调用captureChildView()触发从边缘拖动子View，有点类似略过tryCaptureView返回false响应重定向其他View的效果
        public void onEdgeDragStarted(int edgeFlags, int pointerId) {}
        //寻找当前触摸点View时回调此方法
        //如果需要改变子View的倒序遍历查询顺序则可改写此方法，譬如让重叠的下层View先于上层View被捕获
        public int getOrderedChildIndex(int index) {
            return index;
        }
        //返回给定子View在相应方向上可以被拖动的最远距离，默认为0，一般是可被挪动View时指定为指定View的大小等
        public int getViewHorizontalDragRange(View child) {
            return 0;
        }
        public int getViewVerticalDragRange(View child) {
            return 0;
        }
        //传递当前触摸上的子View，如果需要当前触摸的子View进行拖拽移动就返回true，否则返回false
        public abstract boolean tryCaptureView(View child, int pointerId);
        //决定要拖拽的子View在所属方向上应该移动到的位置
        //child为拖拽的子View，left为期望值，dx为挪动差值
        public int clampViewPositionHorizontal(View child, int left, int dx) {
            return 0;
        }
        public int clampViewPositionVertical(View child, int top, int dy) {
            return 0;
        }
    }

    ...

    //构造工厂方法，sensitivity用来调节mTouchSlop的值，默认一般传递1即可
    //sensitivity越大，mTouchSlop越小，对滑动的检测就越敏感，譬如手指move多少才算滑动，否则忽略
    public static ViewDragHelper create(ViewGroup forParent, float sensitivity, Callback cb) {...}
    //设置允许父View的某个边缘可以用来响应托拽
    //相当于控制了CallBack对象的onEdgeTouched()和onEdgeDragStarted()方法是否被回调
    public void setEdgeTrackingEnabled(int edgeFlags) {...}
    //两个传递MotionEvent的方法
    public boolean shouldInterceptTouchEvent(MotionEvent ev) {...}
    public void processTouchEvent(MotionEvent ev) {...}
    //主动在父View内捕获指定的子view用于拖曳，会回调tryCaptureView()
    public void captureChildView(View childView, int activePointerId) {...}
    //指定某个View自动滚动到指定的位置，初速度为0，可在任何地方调用
    //如果这个方法返回true，那么在接下来动画移动的每一帧中都会回调continueSettling(boolean)方法，直到结束
    public boolean smoothSlideViewTo(View child, int finalLeft, int finalTop) {...}
    //以松手前的滑动速度为初值，让捕获到的子View自动滚动到指定位置，只能在Callback的onViewReleased()中使用
    //如果这个方法返回true，那么在接下来动画移动的每一帧中都会回调continueSettling(boolean)方法，直到结束
    public boolean settleCapturedViewAt(int finalLeft, int finalTop) {...}
    //以松手前的滑动速度为初值，让捕获到的子View在指定范围内fling惯性运动，只能在Callback的onViewReleased()中使用
    //如果这个方法返回true，那么在接下来动画移动的每一帧中都会回调continueSettling(boolean)方法，直到结束
    public void flingCapturedView(int minLeft, int minTop, int maxLeft, int maxTop) {...}
    /**
     * 在整个settle状态中,这个方法会返回true，deferCallbacks决定滑动是否Runnable推迟，一般推迟
     * 在调用settleCapturedViewAt()、flingCapturedView()和smoothSlideViewTo()时，
     * 需要实现mParentView的computeScroll()方法，如下：
     * @Override
     * public void computeScroll() {
     *     if (mDragHelper.continueSettling(true)) {
     *         ViewCompat.postInvalidateOnAnimation(this);
     *     }
     * }
     */
    public boolean continueSettling(boolean deferCallbacks) {...}

    ...

    //设置与获取最小速率，一般保持默认
    public void setMinVelocity(float minVel) {...}
    public float getMinVelocity() {...}
    //获取当前子View所处状态
    public int getViewDragState() {...}
    //返回可触摸反馈区域边缘大小，单位为px
    public int getEdgeSize() {...}
    //返回当前捕获的子View，如果没有则为null
    public View getCapturedView() {...}
    //获取当前拖曳的View的Pointer ID
    public int getActivePointerId() {...}
    //获取最小触发拖曳动作的灵敏度差值，单位为px
    public int getTouchSlop() {...}
    //类似ACTION_CANCEL事件的触发调运
    public void cancel() {...}
    //终止手势，结束动画滚动等，恢复初始STATE_IDLE状态
    public void abort() {...}
    ...
}

可以看见，上面基本就是整个ViewDragHelper的相关public等可控制的API解释了，我们基本上可以通过他们的组合搞出各种自定义的控件来玩玩的。下面我们再粗略给出ViewDragHelper使用的流程，如下：

自定义ViewGroup里通过ViewDragHelper静态工厂方法create()创建实例并实现ViewDragHelper.CallBack抽象类。
在自定义ViewGroup的onInterceptTouchEvent()方法里调用并返回ViewDragHelper的shouldInterceptTouchEvent()方法，在onTouchEvent()方法里调用ViewDragHelper()的processTouchEvent()方法，且返回true（因为ACTION_DOWN时如果子View没有消费事件，我们需要在onTouchEvent()中返回true，否则收不到后续的事件，从而不会产生拖动等效果）。
依据自己需求实现ViewDragHelper.CallBack中相关方法即可。
至此已经实现了子View拖动效果，如果需要Fling或者惯性滚动效果则还需要实现自定义ViewGroup的computeScroll()方法进行手动刷帧。

以上就是使用ViewDragHelper的全过程，可以发现其真的很牛逼。

5 ViewDragHelper进阶实战与总结

扯了上面那么多，下面我们给出一个使用ViewDragHelper搞出来的东东，大家一看就知道他很牛逼了。如下是效果图（Ubuntu下面，GIF图Low爆了，请谅解）：

这里写图片描述

该控件效果就不解释了，代码也不多，源码可以点我下载即可。

至此整个ViewDragHelper进阶就介绍完了，如果你还认为不够的话，那就可以自行看看官方的DrawerLayout控件实现即可，可以把它当作该文的进阶实例，这里我就不再分析了，我们的项目中重写了DrawerLayout，因为一些特殊的交互需求。

【工匠若水 http://blog.csdn.net/yanbober 未经允许严禁转载，请尊重作者劳动成果。私信联系我】

这里写图片描述

工匠若水

关注

21
点赞
踩
80

收藏

觉得还不错? 一键收藏
打赏
21
评论
Android应用ViewDragHelper详解及部分源码浅析

自定义ViewGroup里通过ViewDragHelper静态工厂方法create()创建实例并实现ViewDragHelper.CallBack抽象类。在自定义ViewGroup的onInterceptTouchEvent()方法里调用并返回ViewDragHelper的shouldInterceptTouchEvent()方法，在onTouchEvent()方法里调用ViewDragHelper()即可完成使用。
复制链接

扫一扫
