文章目录

说明
选择
填空
简答
分析
计算

说明

部分内容，仅为个人观点，如有错误之处，欢迎交流！

选择

属于数字信号的是(A)

A: PCM信号 B:PAM信号 C:PDM信号 D:PPM信号

PCM信号（Pulse Code Modulation，脉冲编码调制）： P将模拟信号转换为数字信号的方法
PDM信号（Pulse Density Modulation，脉冲密度调制）：通过改变脉冲的密度（即单位时间内脉冲的数量）来表示模拟信号幅度的方法
PPM信号（Pulse Position Modulation，脉冲位置调制）：通过改变脉冲出现的时间位置来表示模拟信号幅度的方法
PAM信号（Pulse Amplitude Modulation，脉冲幅度调制）：通过改变脉冲的幅度来表示模拟信号幅度的方法

数字通信相对于模拟通信具有(A)

A：抗干扰能力强

B：占用频带小

C：传输容量大

D：传输容量大

对于M进制的离散消息源，其平均信息量最大时的概率分布服从(B)

A：正态分布

B：均匀分布

C：瑞利分布

D：指数分布
属于码元速率单位的是(C)

A：Baud/s

B：bit/s

C：Baud

D：bit

码元速率是指单位时间(每秒钟)内传输码元的数目单位为波特(Baud)

根据信道的传递参数的特性可分为恒惨信道和随参信道，恒惨信道是(D)

A：信道的参数不随时间变化

B：信道的参数随时间快速变化

C：信道的参数随时间变化

D：道的参数不随时间交化或随时间暖慢变化

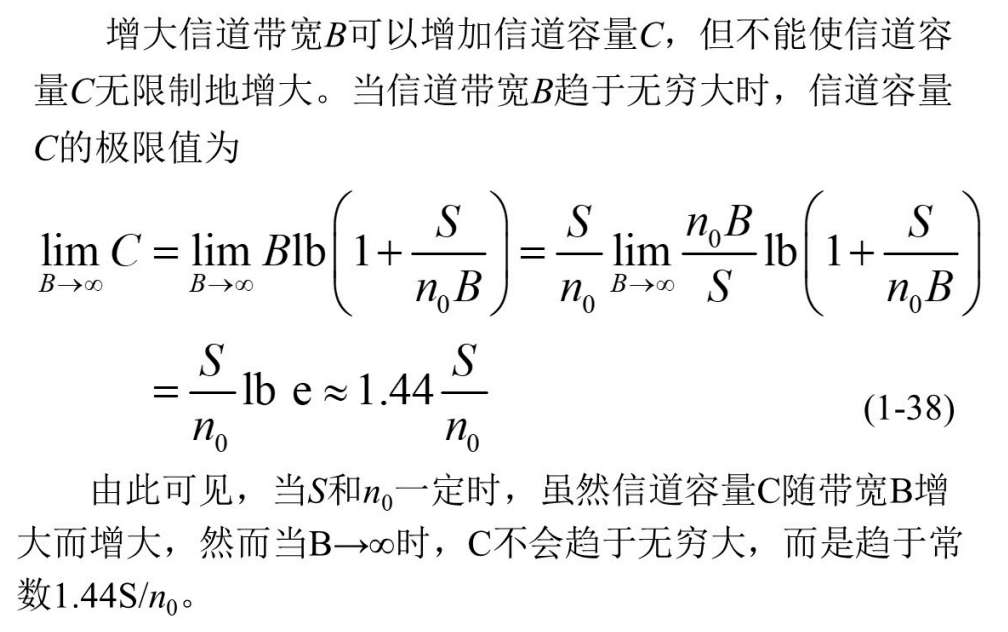

根据香农公式，以下不能无限制地增大信道容量的方法是(B)

A：无限制提高信噪比

B：无限制增加带宽

C：无限制提高信号功

D：无限制减小噪声

设某传输码序列为+1-10000+100-1+100-1+100-1该传输码属于()

A：AMI码

B：HDB3码

C：CMI码

D：RZ码

AMI(交替极性码)：单极性方式的变形，即把单极性方式中的“0”码仍与零电平对应，而“1”码对应发送极性交替的正、负电平

根据抽样定理，用于对模拟信号进行抽样的频率 $f_s$ 与模拟信号最高频率 $f_m$ 的关系是(B)

A： $f_s < f_m$

B： $f_s \geq f_m$

C： $f_s > f_m$

D： $f_s = f_m$
A律13折线8位非线性码的性能相当于接收端线性码位数为(C)

A：10 B：11 C：12 D：8
对模拟信号的频率范围为 $10 k Hz 100 k Hz$ ,实际用于该信号的抽样频率为(C)kHz

A: 20

B: 180

C: 200

D: 210

解析： $f_s \geq \frac{2f_H}{n+1}=\frac{2\times 100}{0+1}=200 \\ n=\lfloor\frac{f_L}{B} \rfloor=\lfloor\frac{10}{100-10} \rfloor=0$

对模拟信号进行模数转换后会产生(A)

A:失真+干扰

B:失真

C:干扰

D:无失真+干扰

在模数转换过程中，由于采样、量化和编码等步骤，模拟信号会被转换成数字信号。这个过程中可能会引入失真，因为采样率可能不足以完全捕捉信号的所有细节（采样定理），量化误差也会导致信号失真。同时，转换过程中也可能引入干扰，比如电路噪声、量化噪声等。

通过抽样可以实现模拟信号实现(C)

A:时间上的离散

B:幅值上的离散

C:时间和幅值的离散

D:频谱上的离数

时间和幅值的离散 - 抽样和量化一起作用，既在时间上也在幅值上将模拟信号转换为离散的数字信号。

PCM30/32基群的信息速率为（2048kbps）

PCM30/32系统是一种常见的时分复用（TDM）系统，它将30个语音信道和2个控制信道（用于帧同步和信令）复用在一条数字传输线路上。
在PCM30/32系统中，每个语音信道以8000次/秒的速率进行采样，每个采样值使用8位进行量化和编码。因此，每个语音信道的数据速率是： 8000采样/秒 × 8位/采样 = 64000 bps
由于PCM30/32系统有30个语音信道，所以语音信道的总数据速率是： 30 × 64000 bps = 1920000 bps 再加上2个控制信道，每个控制信道也是以8000次/秒的速率进行采样，每个采样值使用8位进行量化和编码，所以控制信道的数据速率是： 2 × 8000采样/秒 × 8位/采样 = 128000 bps
将语音信道和控制信道的数据速率相加，得到PCM30/32集群的总信息速率： 1920000 bps + 128000 bps = 2048000 bps
因此，PCM30/32集群的信息速率为2048000 bps(2048kbps)，或者简化为2.048 Mbps。

PCM30/32集群结构中，帧同步被安插的时隙为(C)

A： $奇数TS_{0}$

B： $奇数TS_{16}$

C： $偶帧 TS_0$

D： $偶帧TS_{16}$

TS0（时隙0）：在偶数帧中，TS0用于帧同步。它包含一个特定的码型，用于同步接收端的帧定位。在PCM30/32系统中，偶数帧的TS0时隙的帧同步码通常是0011011。
TS16（时隙16）：在奇数帧中，TS16用于传输信令信息，即每个语音信道的控制信号，如拨号音、挂机状态等。在偶数帧中，TS16用于传输信令信息。

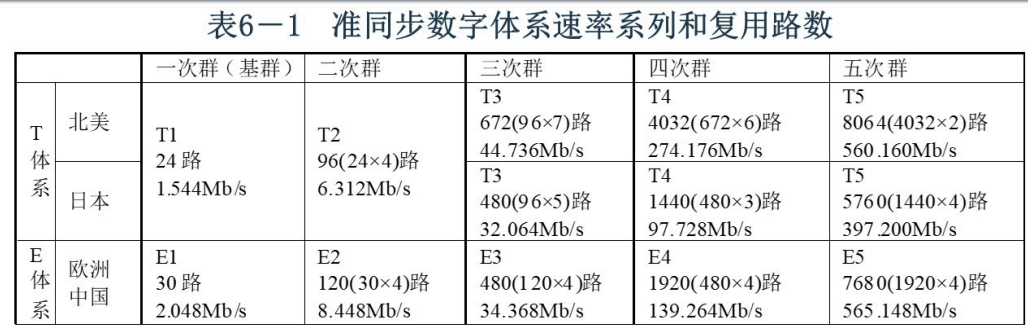

中国在PDH中应用最广泛的是(A)支路接口

A：2Mb/s

B：8Mb/s

C：34Mb/s

填空

模拟信号转化为数字信号需要经过三个过程：（抽样）、（量化）、（编码）
主要用来度量通信系统性能的参数为（有效性）和（可靠性）
当原始信号是模拟信号是，必须经过（模数转换）后才能通过数字通信系统进行传输，并经过（数模转换）后还原为原始信号
PCM30/32集群帧结构中一共划分有（32）时隙，其中信令在（ $Ts_{16}$ ）时隙
SDH的帧结构STM-N包括（段开销 (SOH)）区域、（信息净负荷 (PayLoad)）区域和管理单元指针（AU-PTR）区域

简答

数字通信主要优缺点?

优点：抗干扰能力、易加密处理、易于采用纠错编码控制传输差错
缺点：频带利用率不高（数字信号占用的频带宽，频带利用率较低）、需要严格的同步系统（必须要求收端和发端保持严格同步）

SDH最核心的三个特点是什么？

同步复用
强大的网络管理能力
统一的光接口及复用标准。

在数字基带传输系统中，传输码的结构应具备哪些基本特性?

码型中低频、高频分量尽量少
码型中应包含定时信息，以便定时提取
变换设备要简单可靠
码型具有一定检错能力，低误码增殖
高效的编码效率

分析

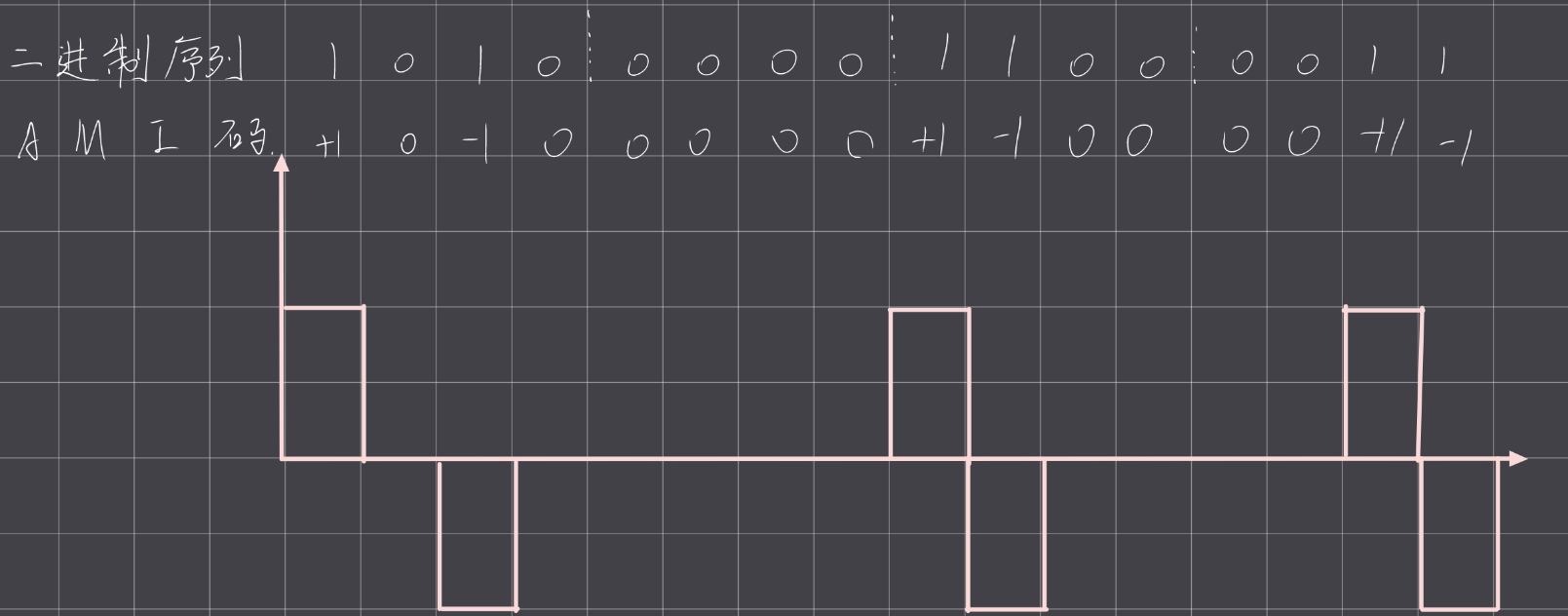

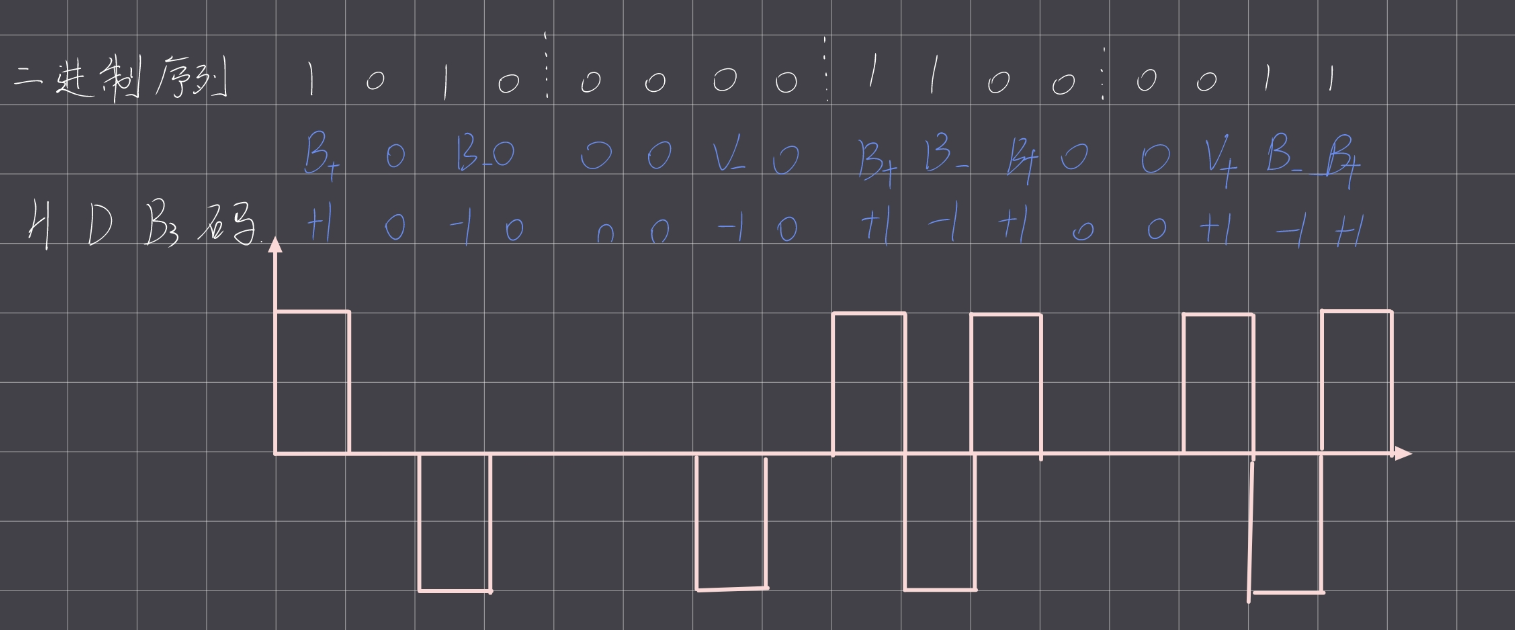

已知信息代码为1010 0000 1100 0011，求对应的AMI码以及HDB3码，并画出他们的波形图

AMI码：+10-10 0000 +1-100 00+1-1

HDB3码:+10-10 00-10 +1-10+1 00+1-1
$1010 \ \ 0000 \ \ 1100 \ \ 0011\\ B0B0 \ \ 00V0 \ \ BB00 \ \ 0VBB \\ B_{+}0B_-0 \ \ 00V_ {-}\ 0 \ \ B_+B_-B_+ \ \ 00V_+B_-B_+ \\ {+1}0{-1}0 \ \ 00{-1}0 \ \ {+1}{-1}{+1} 0 \ \ \ 0+1{-1}{+1}$

在这里插入图片描述

已知某输出的HDB3码为+100-1 +1000 +10-1+1 -100-1 0-10+1，求二进制码序列

HDB3码：+100-1 +1000 +10-1+1 -100-1 0-10+1
二进制序列：1001 1000 0011 0000 0101

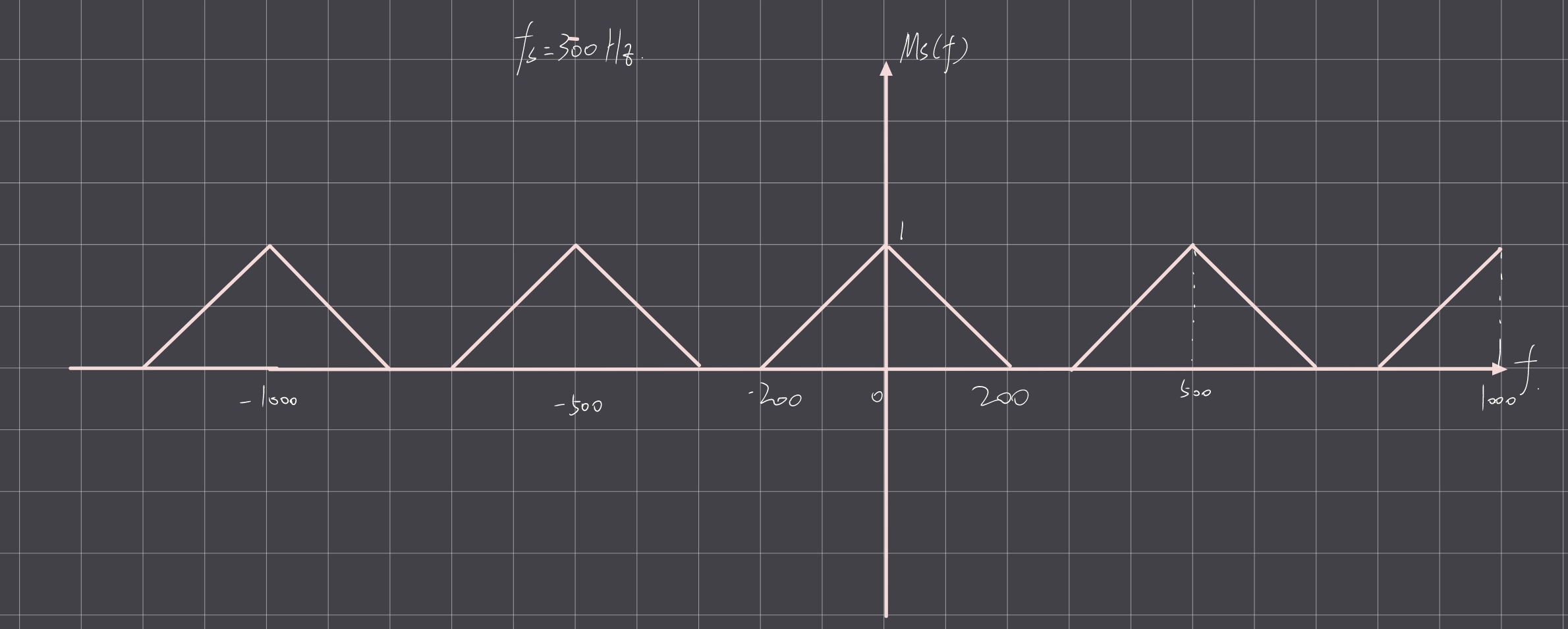

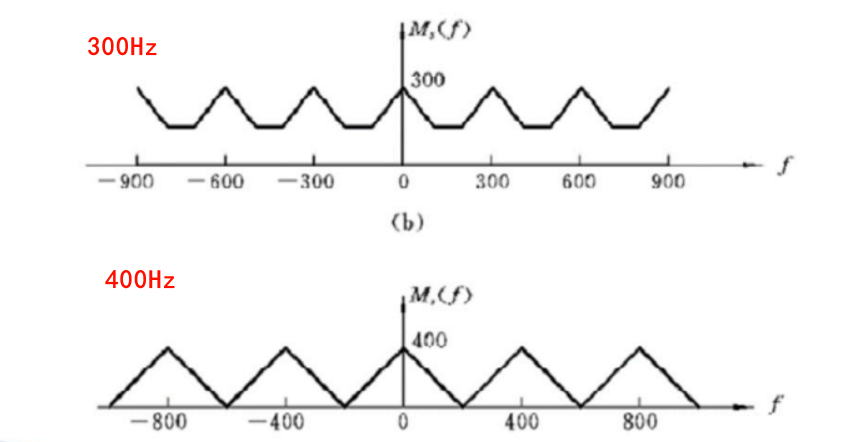

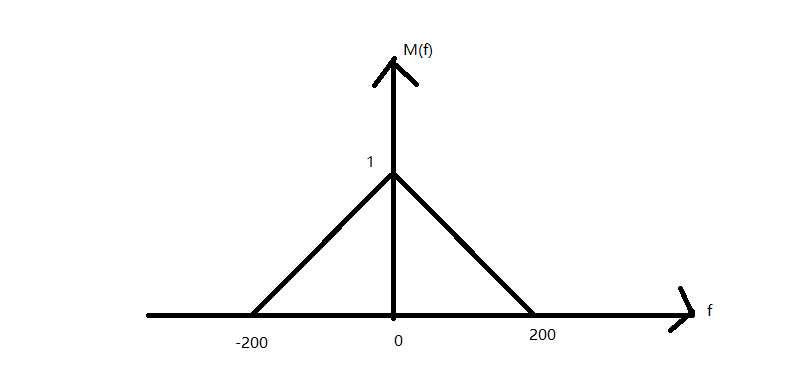

已知频谱如图，分别求出 $f_s=300Hz$ 、 $f_s=400Hz$ 、 $f_s=500Hz$ 时抽样信号 $m_s(t)$ 的频谱图，并说明可还原原始信号的条件

还原原始信号条件 $f_s \geq 2f_m=400Hz$

计算

已知某四进制离散信源(0、1、2、3)，其符号出现的频率分别为 $7/16 、 5/16 、 1/8 、 1/8$ ，发送符号(码元)宽度为0.2ms（ $l b 7/16 = - 1.193 、 l b 5/16 = - 1.678$ ）
1. 该信源的平均信息量
2. 码元速率和信息速率
3. 该信源可能出现的最大熵及此时的码元速率和信息速率

平均信息量
$-\sum_{i=1}^{n} p_i \log_2 p_i \\ H(X) = -\left(\frac{7}{16} \log_2 \frac{7}{16} + \frac{5}{16} \log_2 \frac{5}{16} + \frac{1}{8} \log_2 \frac{1}{8} + \frac{1}{8} \log_2 \frac{1}{8}\right) \\ H(X) = -\left(\frac{7}{16} (-1.193) + \frac{5}{16} (-1.678) + \frac{1}{8} (-3) + \frac{1}{8} (-3)\right) \\ H(X) = -\left(-0.522 + -0.524 + -0.375 + -0.375\right) \\ H(X) = 1.796 \text{ bits/符号}$

码元速率和信息速率
$R_s = \frac{1}{T_s} \\ T_s = 0.2 \text{ ms} = 0.0002 \text{ s}\\ R_s = \frac{1}{0.0002} = 5000 \text{ 符号/s} \\ 信息速率 R_b = R_s \times H(X)(信源的平均信息量) \ \ \ H(X) = 1.796 \text{ bits/符号} \\ R_b = 5000 \times 1.796 = 8980 \text{ bits/s}$

当所有符号出现的概率相等时，信源的熵达到最大
$H_{max}(X) = -\sum_{i=1}^{n} \frac{1}{n} \log_2 \frac{1}{n} = -\sum_{i=1}^{4} \frac{1}{4} \log_2 \frac{1}{4} = 2 \text{ bits/symbol} \\ R_{b_{max}} = R_s \times H_{max}(X) = 5000 \times 2 = 10000 \text{ bits/s}$

答：该信源的平均信息量为 $\boxed{1.796}$ 比特/符号，码元速率为 $\boxed{5000}$ 符号/秒，信息速率为 $\boxed{8980}$ 比特/秒。该信源可能出现的最大熵为 $\boxed{2}$ 比特/符号，此时的码元速率为 $\boxed{5000}$ 符号/秒，信息速率为 $\boxed{10000}$ 比特/秒。

设信号频率范围为 $\sim 4kHz$ ，以奈奎斯特速率进行抽样，将所有的抽样值用PAM或PCM系统传输
1. 计算PAM系统要求的最小信道带宽
2. 在PCM系统中，抽样值按128个量化级进行二进制编码，计算PCM系统要求的最小信道带宽

PAM最小信道带宽：根据奈奎斯特抽样定理，为了无失真地恢复原始信号，抽样频率必须至少是信号最高频率的两倍。PAM信号的带宽可以近似为抽样频率的一半
$f_s = 2 \times 4kHz = 8kHz \\ B_{PAM} = \frac{f_s}{2} = \frac{8kHz}{2} = 4kHz$

PCM系统要求的最小信道带宽：
$\lceil \log_2{128} \rceil = 7(需要7位二进制表示)\\ R_{PCM} = f_s \times n = 8kHz \times 7 = 56kbps\\ B_{PCM} = \frac{R_{PCM}}{2} = \frac{56kbps}{2} = 28kHz$
所以，PCM系统要求的最小信道带宽为 $28 k Hz$ 。

已知A律十三折编码器的过载电压 $U = 2.048 V$ ，试将样本值 $U_s=0.015V$ 编成相应的码字

动态电压范围为 $\sim +2.048V$ ,此动态范围划分为4096个量化单位，即 $0.001 V$ 作为一个量化单位，所以 $U_s=0.015V$ 相当于 $15\triangle$ 。

段落序号段落二进制段落起始电平 $\triangle$ 量化间隔 $\triangle$
8 111 1024 64
7 110 512 32
6 101 256 16
5 100 128 8
4 011 64 4
3 010 32 2
2 001 16 1
1 000 0 1

极性码：抽样值为正，极性码为 $C_1=1$
段落码： $0\triangle \leq|I_s|=15\triangle \leq 16\triangle$ ，所以 $C_2=0、C_3=0、C_4=0$ 段落码为 $000)_2$
段内码： $1111)_2$

$|I_s|=15\triangle \geq I_w=0+8\triangle$ ，所以 $C_5=1$
$|I_s|=15\triangle \geq I_w=8\triangle+4\triangle$ ，所以 $C_6=1$
$|I_s|=15\triangle \geq I_w=8\triangle+4\triangle+2\triangle$ ，所以 $C_7=1$
$|I_s|=15\triangle \geq I_w=8\triangle+4\triangle+2\triangle+1\triangle$ ，所以 $C_8=1$

8位PCM码为 $10001111)_2$ ，对应的12位线性码为 $0000 \ 0001 \ 1111)_2$
量化误差分析：
对接收到的信号进行译码后的量化电平为 $0+(8+4+2+1)\triangle=15\triangle$
原抽样信号和恢复后的信号差值为 $15\triangle-15\triangle=0 \ ，0\leq \frac{\triangle_1}{2}=0.5\triangle$
