解决AutoCAD的 dxf 格式文件，导出文件白色文字和分辨率问题

---

问题

解决AutoCAD的 dxf 格式文件，导出超高清文件时遇到的问题：

1. 原图是白色文字，导出后背景色为白色无法正常显示问题；
2. 导出文件模糊不清问题。

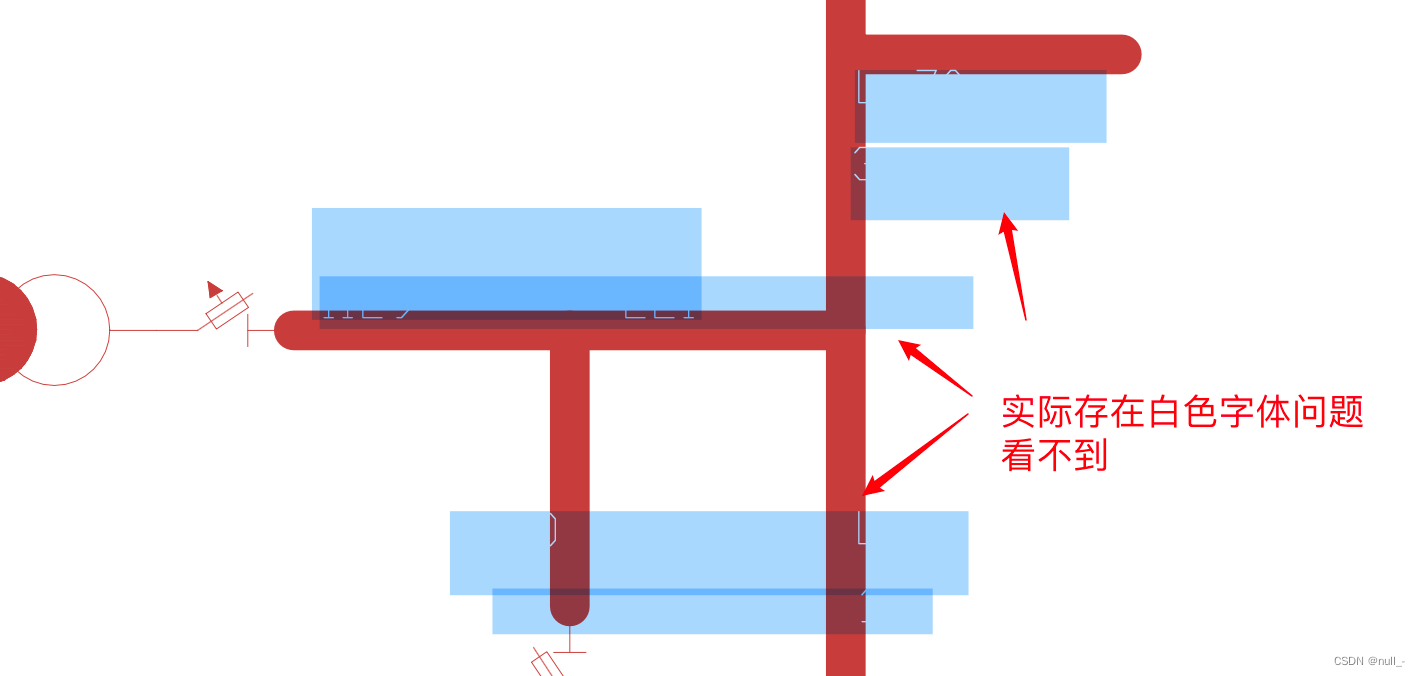

   失败样例：



解决方案

使用AuteCAD 2022 软件，导出图片的时候选择 设置黑色背景，自定义尺寸实现超高清分辨率导出。

实践

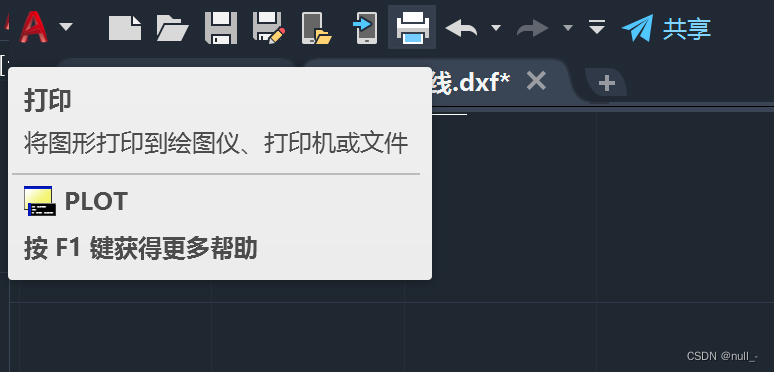

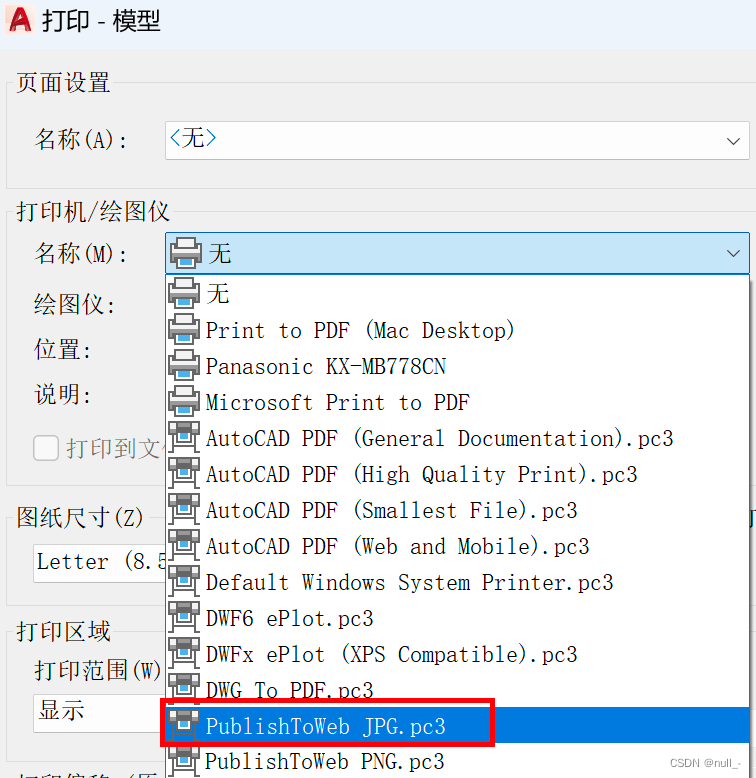

打开AuteCAD 2022 软件，选择“打印“

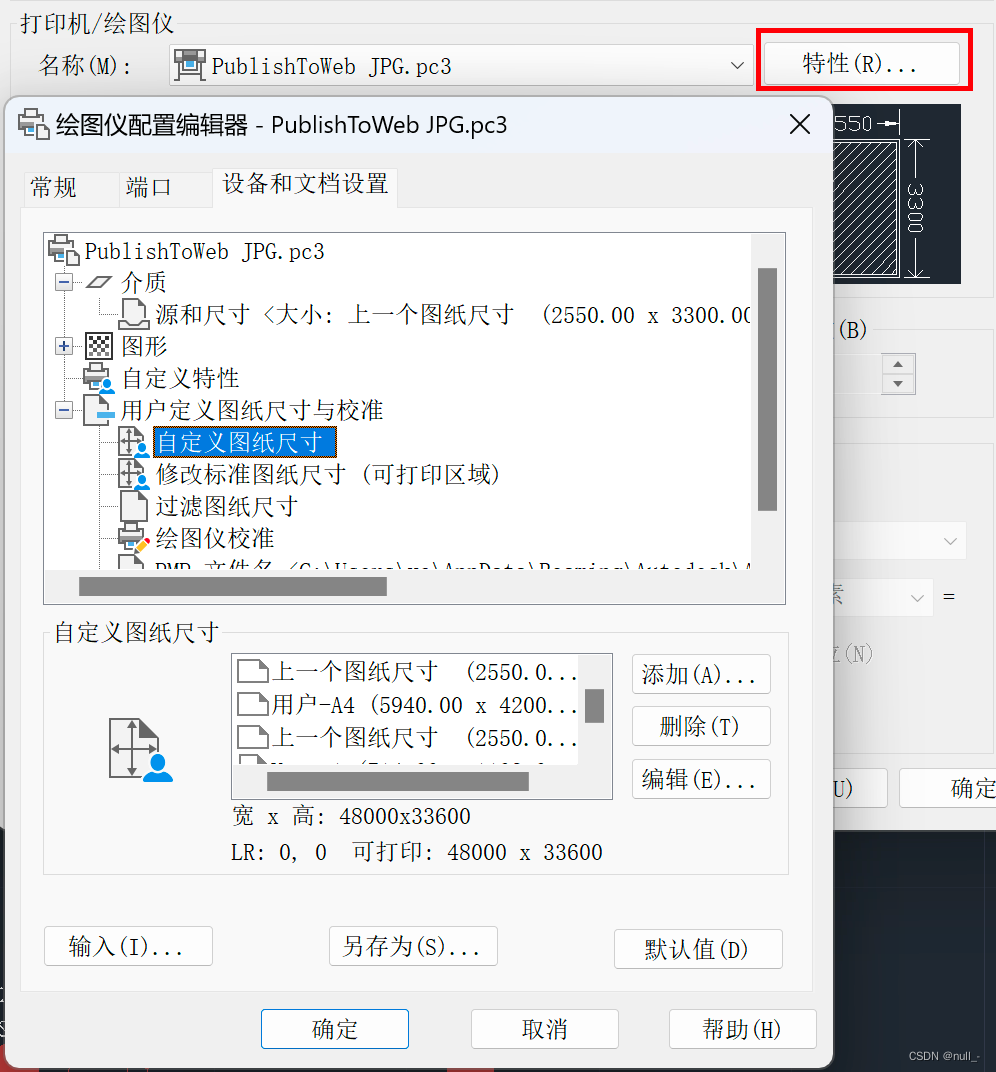

选择“特性“，弹窗“自定义图纸尺寸“–“添加“，设置参数（具体结合图纸分辨率效果动态填写即可，参考值 A4宽高比0.7）：宽度33600，高度48000，单位 像素。后“完成“。

再选择“自定义特性“

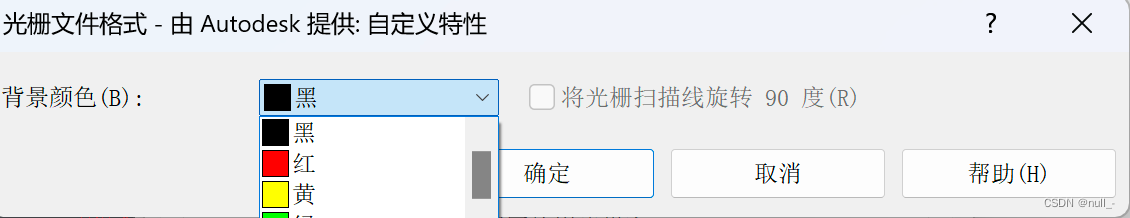

选择“黑色“，确定。

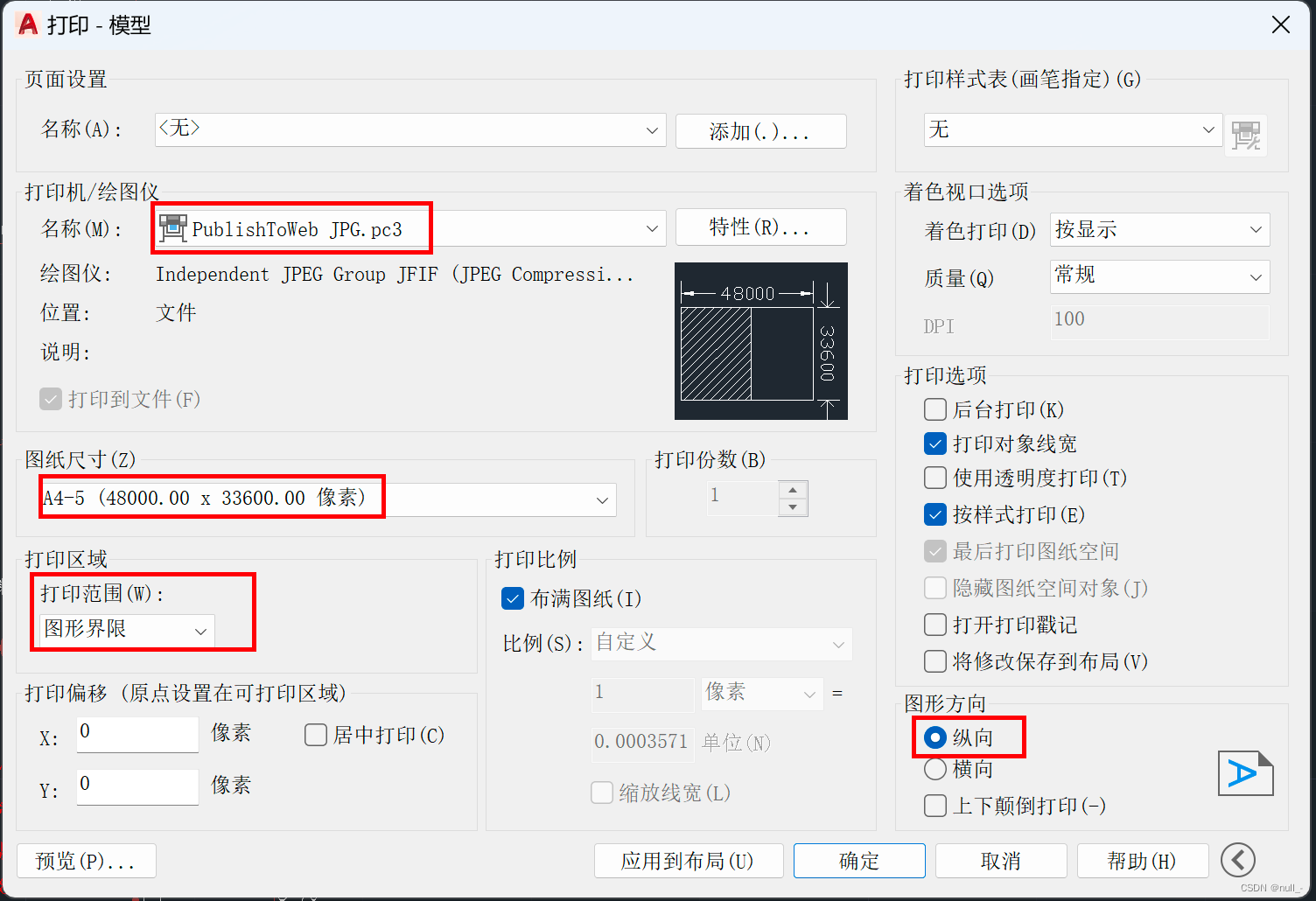

保存配置后，继续设置如图：

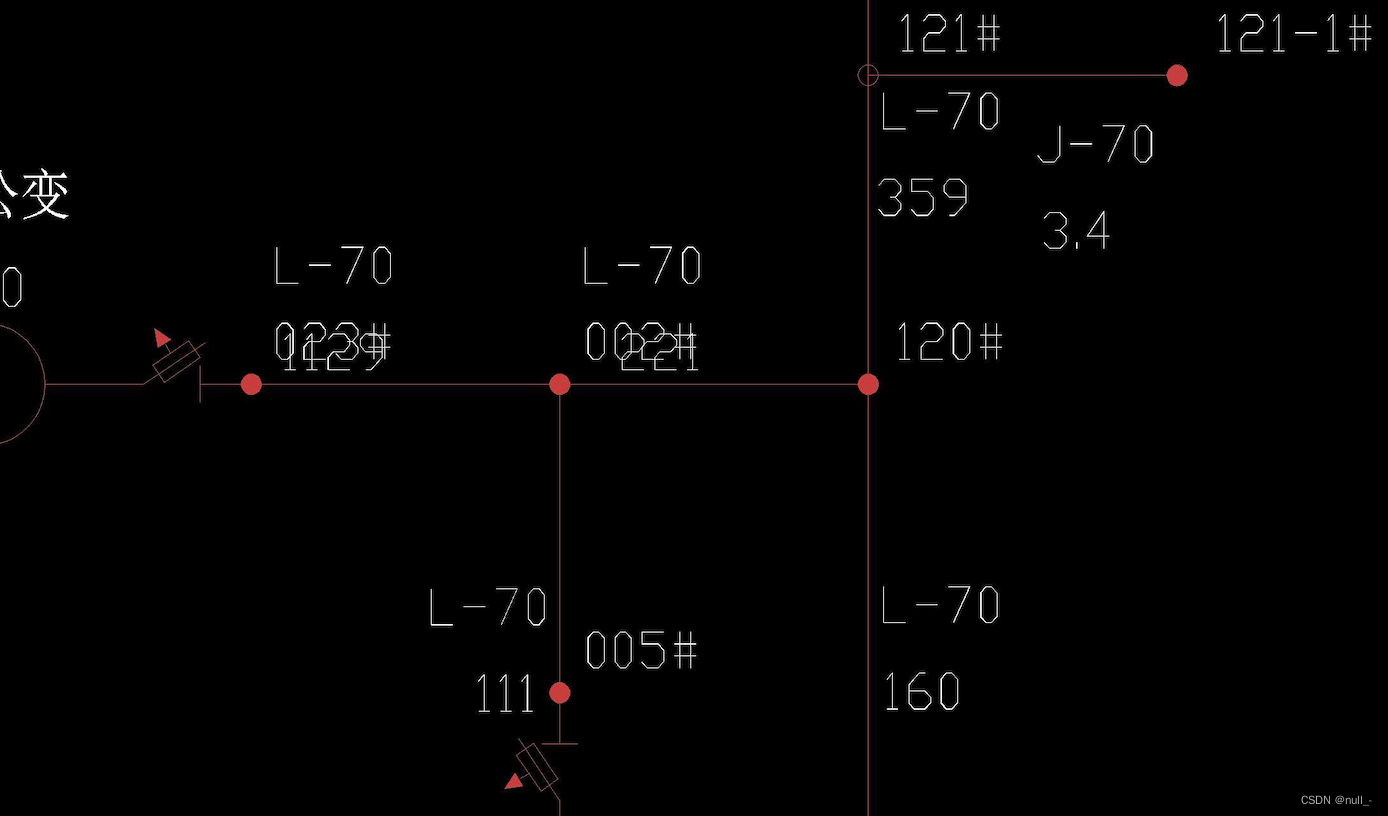

最终效果

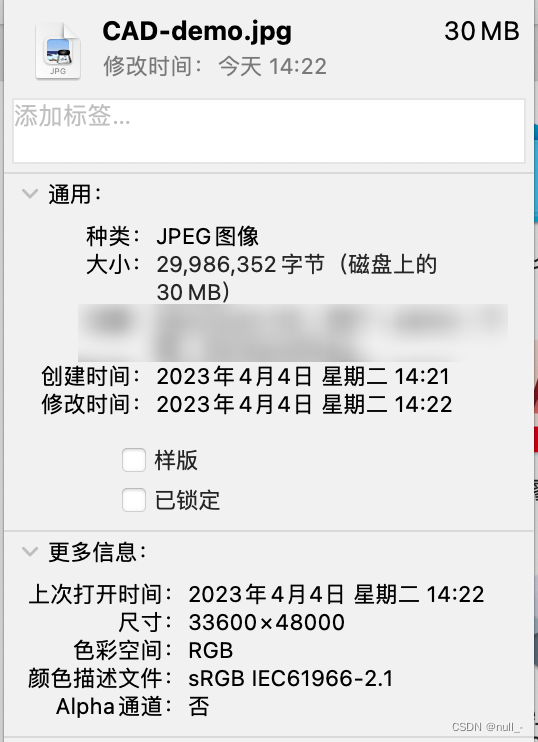

画面效果很好，但是导出文件有30MB，能理解。

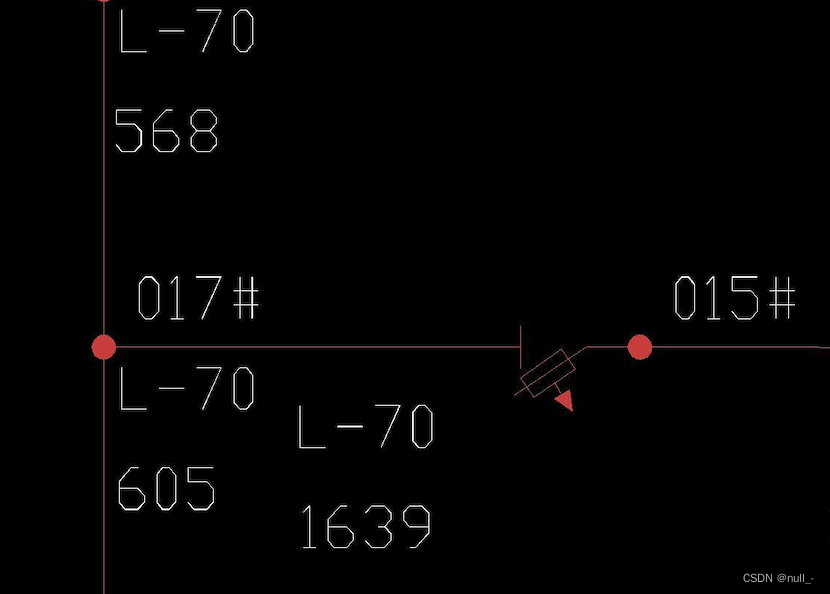

超高清对比截图：
