geoserver jms集群部署

1 集群节点运行架构图

官网集群介绍：

https://docs.geoserver.org/latest/en/user/community/jms-cluster/index.html

节点之间通过jms消息通信，A节点增删数据（workspace、store、layers）等，其余节点数据同步。jms服务通过activeMQ消息中间件，实现集群节点之间数据互通。官网架构图直观地解释了集群运行方式，如下图：

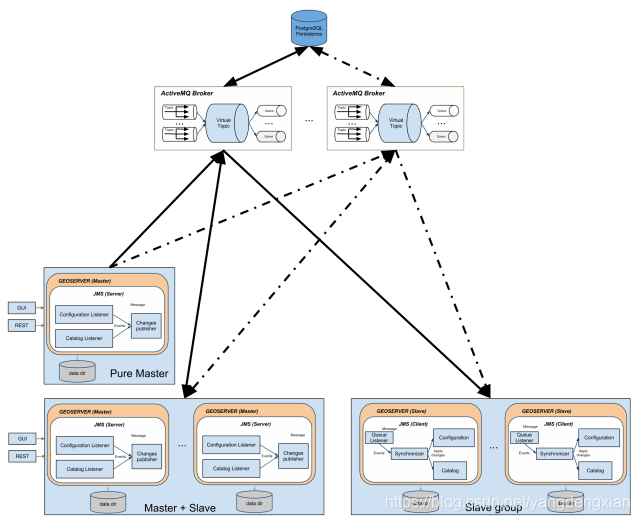

jms集群架构图

2 依赖环境（所有依赖环境对应geoserver版本）

1. geoserver
2. tomcat
3. activeMQ
4. jms plugins
5. nginx

3 集群部署步骤

博主使用节点数据共享目录方式集群部署，需要设置geoserver数据路径。有兴趣者采用geoserver节点间不同数据路径方式测试。

3.1 tomcat部署activeMQ，配置MQ配置文件

配置文件路径：

activemqBroker\WEB-INF\classes

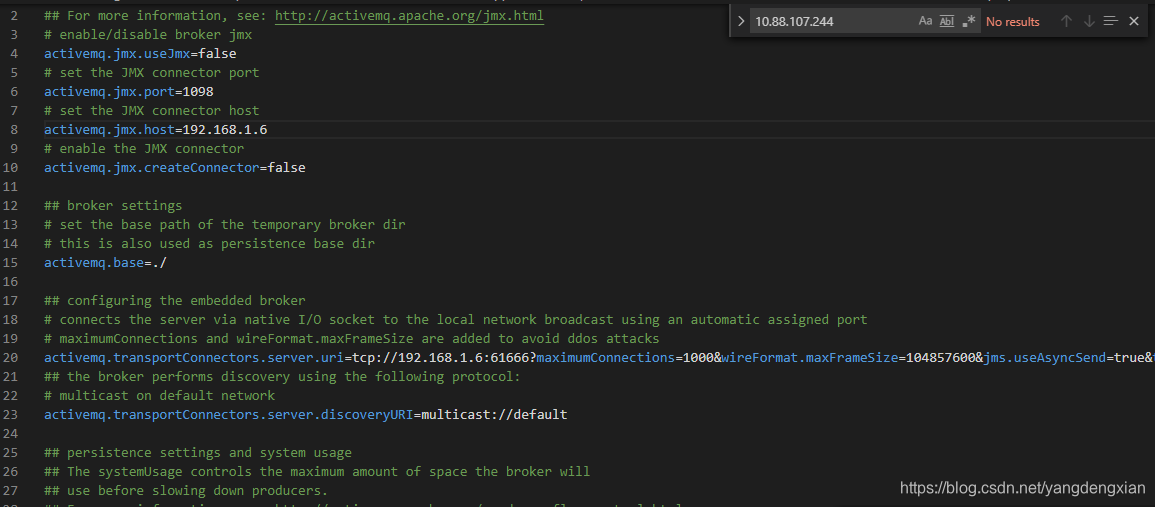

配置standalone-broker.properties:

standalone-broker.properties

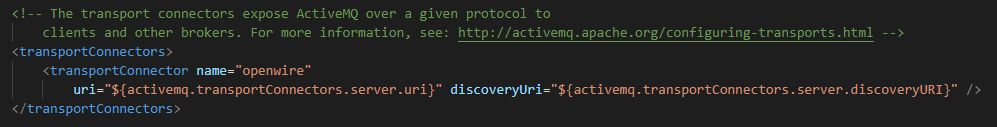

配置applicationContext.xml

https://docs.geoserver.org/latest/en/user/community/jms-cluster/activemq/activemqBroker.html

applicationContext.xml

启动activeMQ服务

3.2 解压jms plugins jar包到节点geoserver lib文件夹下面

3.3 多节点geoserver部署——tomcat

多tomcat部署节点geoserver，tomcat跨域设置，保证geoserver服务数据可正常增删改查

tomcat跨域设置代码：

<filter>
  <filter-name>CorsFilter</filter-name>
  <filter-class>org.apache.catalina.filters.CorsFilter</filter-class>
  <init-param>
    <param-name>cors.allowed.origins</param-name>
    <param-value>*</param-value>
  </init-param>
</filter>
<filter-mapping>
  <filter-name>CorsFilter</filter-name>
  <url-pattern>/*</url-pattern>
</filter-mapping>

3.4 配置节点geoserver jvm启动参数，配置CLUSTER_CONFIG_DIR参数，catalina.bat文件

注意：不可使用同一cluster目录

# geoserver slave1
set "CLUSTER_CONFIG_DIR=D:\soft\tomcat\geoserver-cluster\data\8090"

# geoserver slave2
set "CLUSTER_CONFIG_DIR=D:\soft\tomcat\geoserver-cluster\data\8089"

3.5 配置节点geoserver共享数据目录

<context-param>
      <param-name>GEOSERVER_DATA_DIR</param-name>
      <param-value>D:\soft\tomcat\geoserver-cluster\data</param-value>
</context-param>

3.6 启动tomcat, 在配置目录下找到cluster.properties文件（配置连接activeMQ）

先启动tomcat，生成cluster.properties文件，配置完成，重启tomcat

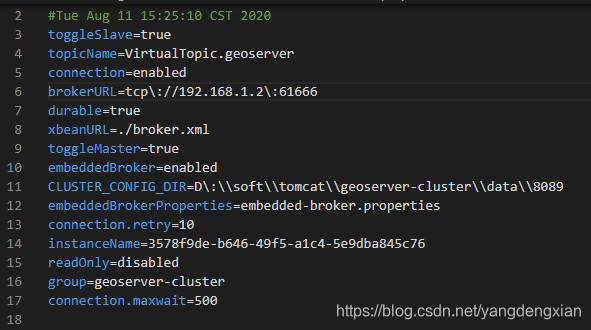

cluster.properties配置



3.7 nginx负载均衡配置

    upstream mygeoserver {

		ip_hash;
		server 192.168.112.128:8080;
		server 192.168.112.130:8080;
	}

    #gzip  on;

    server {
        listen       80;
        server_name  localhost;

        #charset koi8-r;

        #access_log  logs/host.access.log  main;

        location / {
            #root   html;
            #index  index.html index.htm;
            proxy_pass http://mygeoserver;
        }

    }

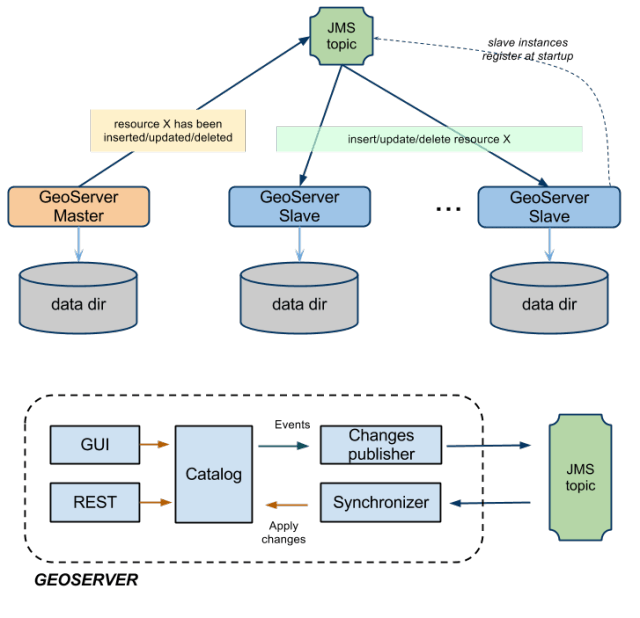

3.8 集群运行流程图

运行流程图

4 效果验证

4.1 效果测试

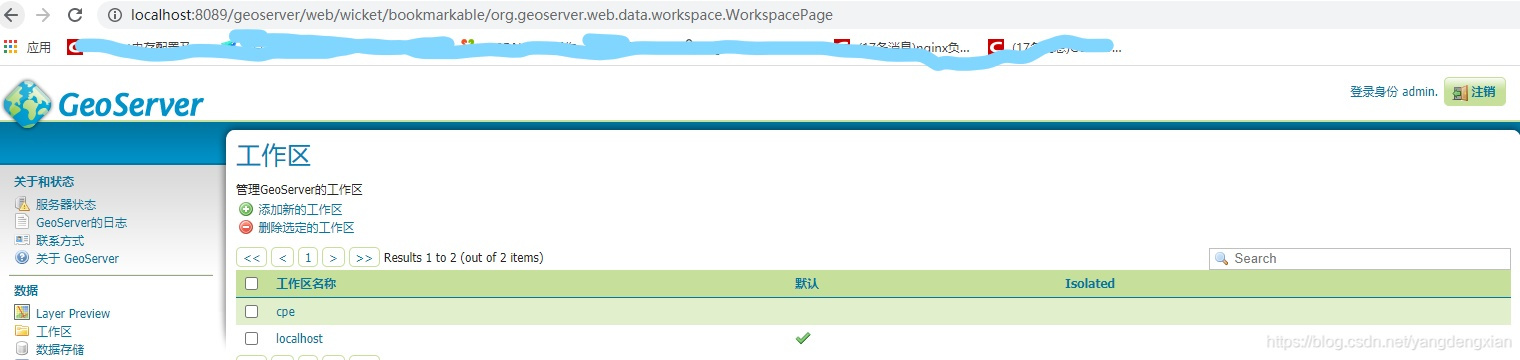

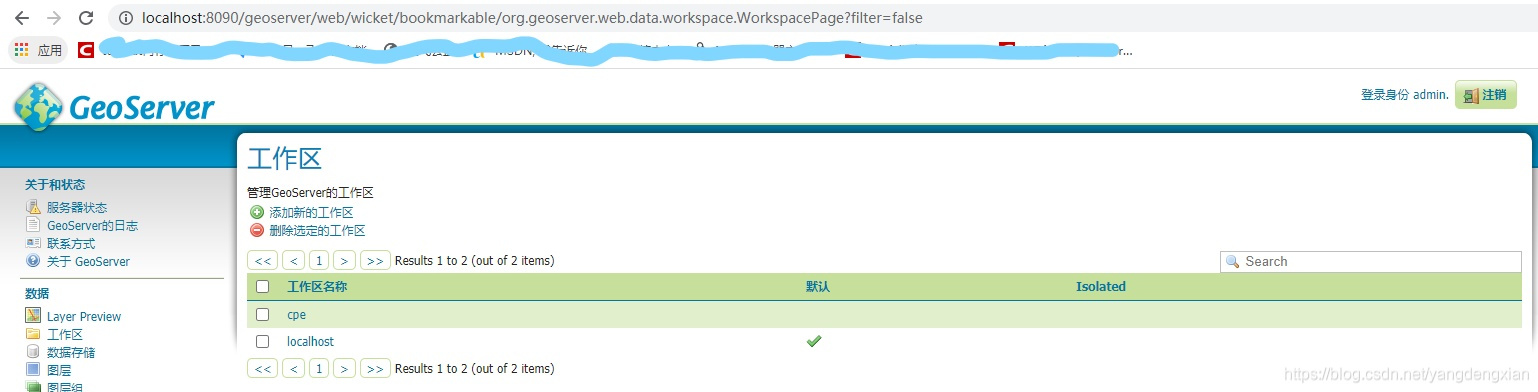

在geoserver 8089新增workspace，geoserver 8090自动同步，效果图如下：

geoserver8089

geoserver8090



5  其他用户集群部署方式参照

https://blog.csdn.net/ylfmsn/article/details/104753869

https://blog.csdn.net/weixin_43311389/article/details/105499512?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-1.channel_param&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-1.channel_param

6 原生activeMQ-broker集群配置（经测试，geoserver官方封装activeMQ插件与原生activeMQ方案都可使用，二选一即可）

6.1 原生activeMQ-broker集群配置文件activemq.xml

active集群解析

<transportConnectors>
            <!-- DOS protection, limit concurrent connections to 1000 and frame size to 100MB -->
            <transportConnector name="openwire" uri="tcp://0.0.0.0:61616?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
            <transportConnector name="amqp" uri="amqp://0.0.0.0:5672?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
            <transportConnector name="stomp" uri="stomp://0.0.0.0:61613?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
            <transportConnector name="mqtt" uri="mqtt://0.0.0.0:1883?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
            <transportConnector name="ws" uri="ws://0.0.0.0:61614?maximumConnections=1000&amp;wireFormat.maxFrameSize=104857600"/>
</transportConnectors>

6.2 启动方式

activemq启动方式

# activemq路径
# E:\soft\tomcat\geoserver-cluster\apache-activemq-5.15.11-bin\apache-activemq-5.15.11
# start方式

bin/activemq start xbean:conf/activemq-stomp.xml

# console方式

bin/activemq console

# create broker方式

bin/activemq create /path/to/brokers/mybroker

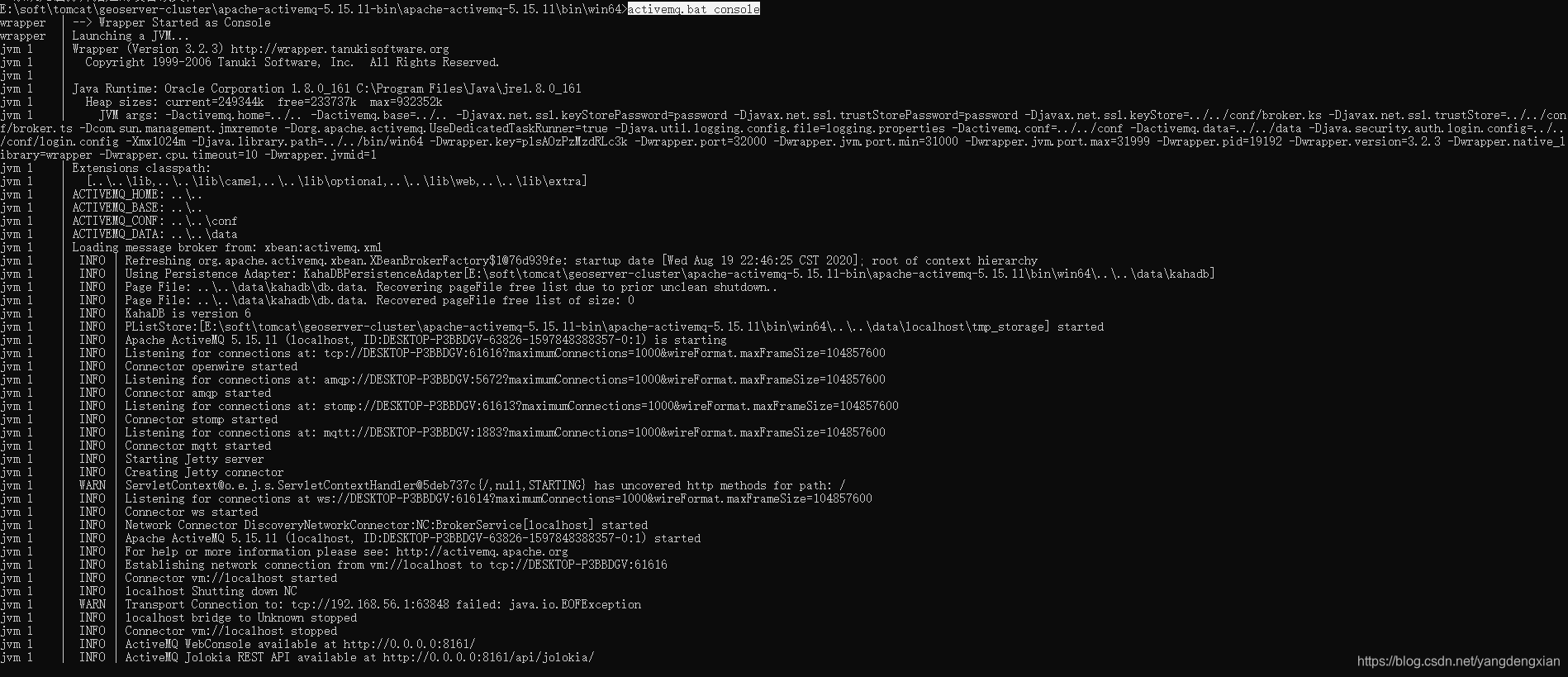

6.3 console启动日志效果图（windows方式）

console windows启动方式

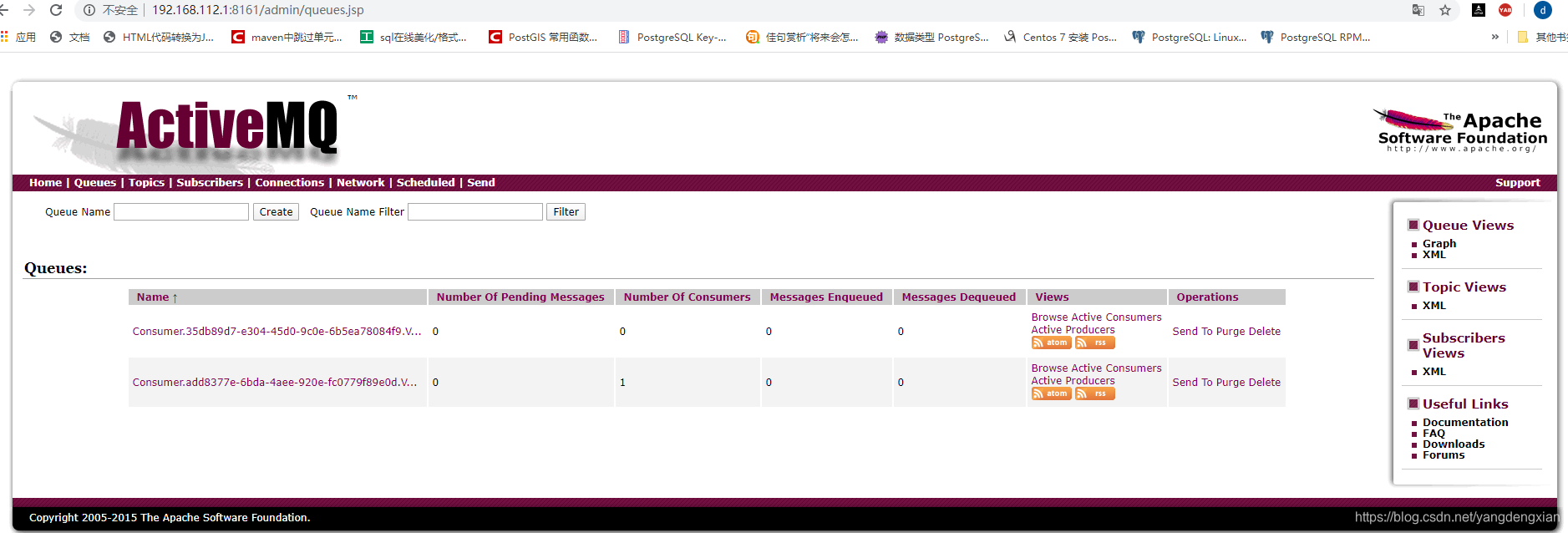

6.4 监控平台界面（默认用户名密码均为admin）

    监控两个节点的geoserver效果图（instanceName）

节点监控界面

6.5 剩余步骤参照3.2、3.3、3.4、3.5、3.6、3.7

7 说明

博主windows平台下集群搭建，linux下相似，需要更改数据路径。欢迎探讨。

新增官网activeMQ集群方式，博友资料共享。
