SFDP(Serial Flash Discoverable Parameters)

目录

0. 协议文档

1.简介

2.SFDP发展史

3.JESD216 (SFDP)的功能和结构

4.参数解析示例

5.其他


0. 协议文档

JEDEC JESD216A-2013 Serial Flash Discoverable Parameters (SFDP) - 道客巴巴

1.简介

        对于串行FLASH来说,其生产厂商数量非常之多,但是对于一些FLASH本身的东西,各家厂商却是“各自为战”,没有一个完全统一的标准,发展期间有几家规模较大的起到了带头作用,但是还是没能做到完全统一。这对于FLASH的使用者来说并不友好,需要仔细研读FLASH使用手册,增加了开发的难度与周期,随着市场竞争的愈发激烈,各FLASH厂商都想提高自己产品的核心竞争力,此时,JEDEC联合几家规模较大的厂商制定了SFDP(Serial Flash Discoverable Parameter)标准,从此,FLASH的用户对于FLASH相关的开发可谓事半功倍,尤其是对驱动开发者而言,厂商之间的差异性不再是对FLASH驱动开发的限制。

2.SFDP发展史

        SFDP又名JESD216,从2011年开始至今已有近十年的发展史,迭代了6个版本之多,以下是SFDP的修订历史:
时间 标准
2011 JESD216
2013.7 JESD216A
2014.5 JESD216B
2018.8 JESD216C
2018.11 JESD216D
2019.8 JESD216D.01

3.JESD216 (SFDP)的功能和结构

        SFDP是JEDEC发布的JESD216的一个新标准,目前的版本号是V1.0。简而言之,SFDP(Serial Flash Discoverable Parameters)就相当于一张存储了FLASH部分属性的表,此表是不占用FLASH本身的存储空间的。SFDP中的信息自出厂就被固定,只供读取,开发人员可通过发送操作指令0x5A来读取当前FLASH的SFDP相关内容,这有利于开发人员了解FLASH之间的差异,提高开发效率,缩短整个开发周期。

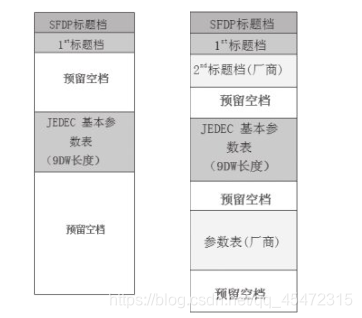

在SFDP结构方面,SFDP标准强制规范必须要有SFDP标题、1st参数标题档和对应的FLASH基本参数表格(如下图所示)。

        假设我们此前并不知晓当前的FLASH是否支持SFDP,可使用0x5a指令尝试获取FLASH的签名信息(也就是上图中的SFDP标题档),正常情况下,读取到的签名内容应该是0x50444653(也就是’S’ ‘F’ ‘D’ 'P’的ASCII值)。当然了,能读到签名,也并不意味着你所使用的FLASH就完全支持SFDP,你可以继续尝试解析后面表格里的内容,你可能会从你使用的FLASH中,得到意想不到的结果-。从FLASH中读到了签名之后,你就可以对你所使用的FLASH的SFDP的相关内容一探究竟了,什么扇区大小,设备容量,操作指令…都可以随意获取。

4.参数解析示例



        请看上图,表格里面详细显示了每个字节,每个比特,分别都代表的是什么内容,我在这里简单选几个做个简要说明。请看“SFDP Header”栏,第一行的SFDP就不用说了,我们看第二行的[7h:4h],由低位到高位分别代表的是:次版本号,主版本号,参数个数(简而言之就是这个参数限定了在解析的过程中,下面会出现几个像1st Parameter这样的表),最后是访问协议。在这需要特别提及的就是,在读手册的时候一定要细致,有一些版本向后兼容的内容需要注意一下,有一些内容也是相当繁琐的,需要悉心研读。

5.其他

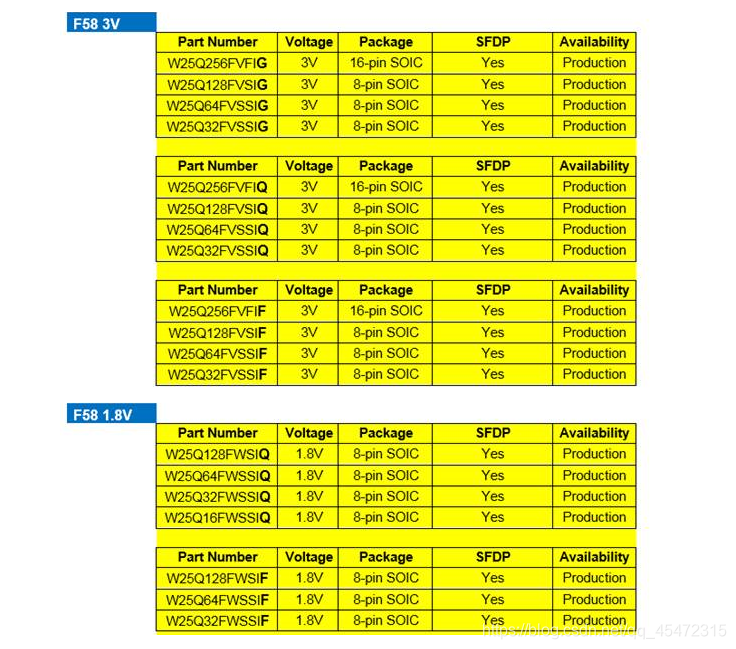

       并不是说所有的FLASH都遵循该标准,可以这么讲,在2011之后或者说由一些新兴厂商设计生产的版本,几乎都是支持SFDP的。举个例子来说,用过的应该都知道,华邦作为一个老牌的串行FLASH厂商,在他们的产品里面必然就会出现新老版本共存的问题,显然,新版本支持,老版本就可能不支持。华邦 NOR Flash 家族里 W25QxxJV 和 W25QxxJW 系列都是新型号,全部支持 SFDP;而 W25QxxFV 和 W25QxxFW 系列属于老型号,大多没有 SFDP,但是也有如下部分型号支持 SFDP:



<think>好的,我现在需要回答用户关于NOR FlashSFDP指令(5Ah指令)如何读取的问题。首先,我得确认用户的问题是什么。用户想知道如何读取SFDP,也就是使用5Ah指令的具体步骤和相关细节。 首先,我应该回顾一下SFDP的基本概念。SFDPSerial Flash Discoverable Parameters的缩写,它是一个标准化的结构,用来描述Flash芯片的各种参数,比如容量、页大小、块大小、支持的指令等。通过读取SFDP表,主机可以自动识别和配置不同的Flash芯片,而不需要预先知道具体的型号或参数。 接下来,用户提到的5Ah指令,这是SFDP的读取指令。我需要详细说明这个指令的使用方法。通常,读取SFDP需要发送指令码5Ah,然后跟随地址和Dummy周期,之后读取返回的数据。不同的Flash厂商可能会有不同的地址和Dummy周期要求,所以需要参考具体的数据手册。 然后,我需要考虑用户可能的背景。用户可能是一个嵌入式系统开发者,正在尝试配置或初始化NOR Flash,或者在进行驱动开发时需要了解如何自动检测Flash参数。用户可能对SPI或QSPI通信有一定的了解,但需要具体的操作步骤和代码示例。 我需要分步骤解释读取SFDP的过程。首先是发送指令5Ah,然后是24位或32位的地址,地址通常从0x000000开始,因为SFDP表通常存储在这个位置。接下来是Dummy周期,这个周期数可能因不同的Flash芯片而异,比如Winbond的一些型号可能需要8个Dummy时钟周期。之后,主机可以开始连续读取数据,直到获取完整的SFDP表结构。 还需要提到SFDP表的结构,比如它包含多个参数头(Parameter Headers),每个头描述了一个参数表的起始地址和长度。最重要的参数表通常是JEDEC基本参数表,位于第一个参数头中,包含容量、块擦除大小、页大小等信息。 此外,要注意不同厂商的差异。比如,Winbond和华邦的NOR Flash可能与其他厂商在SFDP的实现上有细微差别,因此在读取时可能需要调整地址或Dummy周期。建议用户查阅具体型号的数据手册以确认这些参数。 还需要给出代码示例,这样用户可以参考如何在代码中实现发送5Ah指令、处理地址和Dummy周期,以及读取数据。例如,使用SPI发送指令,然后发送地址字节,等待Dummy周期,然后连续读取数据。代码示例可以用C语言或者伪代码表示。 另外,应该提到一些常见的错误和调试方法。比如,如果读取到的SFDP数据不正确,可能是Dummy周期设置错误,或者地址不正确,或者SPI模式(Standard SPI, Dual SPI, Quad SPI)不匹配。建议使用逻辑分析仪或示波器来捕捉SPI信号,验证时序是否正确。 还要考虑电气特性和时序要求,比如时钟频率、电压水平等。在高速SPI通信下,信号完整性可能影响读取结果,需要确保PCB布局合理,比如等长走线和适当的阻抗匹配。 最后,总结读取SFDP的步骤和注意事项,帮助用户系统地理解和应用这一过程。可能还需要提到SFDP的应用场景,比如在系统启动时自动配置Flash参数,或者在不同型号Flash之间实现兼容性。</think>以下是关于NOR FlashSFDPSerial Flash Discoverable Parameters)指令(5Ah指令)的详细技术解析: --- ### **一、SFDP核心功能** SFDPJEDEC制定的标准JESD216),用于**自动识别Flash参数**,其核心数据包括: - **容量信息**:$密度 = 2^{N} \text{ (N从SFDP字段获取)}$ - **时序参数**:页编程时间、块擦除时间 - **指令集映射**:支持的读/写/擦除指令码 - **电气特性**:电压范围、功耗模式 --- ### **二、5Ah指令操作流程** **标准读取步骤**(以Winbond W25Q系列为例): 1. **发送指令码**:通过SPI总线发送`0x5A` 2. **输入地址**:24位地址(通常从`0x000000`开始) 3. **插入Dummy周期**:需8个时钟周期(某些型号需调整) 4. **连续读取数据**:至少读取256字节基础参数表 **代码实现示例**: ```c #define SFDP_CMD 0x5A #define DUMMY_BYTES 1 // 8 dummy clocks = 1 byte void read_sfdp(uint8_t *buffer) { spi_cs_low(); spi_transfer(SFDP_CMD); // 发送5Ah指令 // 发送24位地址(小端模式) spi_transfer(0x00); // Address[23:16] spi_transfer(0x00); // Address[15:8] spi_transfer(0x00); // Address[7:0] spi_transfer(0xFF); // Dummy字节 for(int i=0; i<256; i++) { // 读取基础参数表 buffer[i] = spi_transfer(0xFF); } spi_cs_high(); } ``` --- ### **三、SFDP数据结构解析** **参数表结构**(以JEDEC标准为例): | 偏移量 | 字段长度 | 描述 | |--------|----------|------| | 0x00 | 4字节 | SFDP签名("SFDP" ASCII码) | | 0x04 | 1字节 | 版本号(主版本.次版本) | | 0x05 | 1字节 | 参数表数量 | | 0x06 | 2字节 | 保留 | **关键参数表头**: ```math \text{表头结构} = \begin{cases} \text{Parameter ID} & (1 \text{字节}) \\ \text{Minor Version} & (1 \text{字节}) \\ \text{Length} & (1 \text{字节}) \\ \text{Table Pointer} & (3 \text{字节}) \\ \end{cases} ``` **示例解析**: - **容量计算**:若参数表字段`Density`值为`0x17`,则容量为$2^{24} = 16\text{Mb}$ - **擦除类型**:通过`4Bh`字段确认支持的擦除指令(如`D8h`对应4KB扇区擦除) --- ### **四、硬件设计注意事项** 1. **时序约束**: - 需满足$t_{SHQV}$(CS#高电平到数据有效时间)< 5ns(在104MHz时钟下) - Dummy周期误差需控制在一个时钟周期内 2. **信号完整性**: - Quad SPI模式下需匹配四线阻抗: $$Z_0 = \frac{87}{\sqrt{\epsilon_r +1.41}} \ln\left(\frac{5.98H}{0.8W + T}\right)$$ (H为PCB层间距,W为线宽,T为铜厚) 3. **电压容差**: - 3.3V系统需保证Vih ≥ 0.7VCC(约2.31V) - 读取期间电压波动需< ±5% --- ### **五、调试方法** 1. **逻辑分析仪抓包**: - 验证指令序列:`5Ah -> 地址 -> Dummy -> 数据流` - 检查时钟相位(CPOL/CPHA)是否匹配 2. **数据校验**: - 确认SFDP签名:首4字节应为`0x53 0x46 0x44 0x50`("SFDP" ASCII) - 交叉核对容量参数与实际型号 3. **异常处理**: - 若读取失败: - 检查QE位是否使能(Quad模式需额外配置) - 尝试降低时钟频率至20MHz以下进行调试 --- ### **六、典型应用场景** 1. **自动检测Flash参数**: 系统启动时通过SFDP获取块大小,动态配置文件系统 2. **多厂商兼容设计**: 根据`9Fh`(JEDEC ID)和SFDP数据适配不同品牌的NOR Flash 3. **性能优化**: 通过SFDP中的时序参数优化DMA传输策略: ```math \text{理论吞吐量} = \frac{\text{数据线数} \times \text{时钟频率}}{\text{指令周期数} + \text{地址周期数} + \text{Dummy周期数}} ``` --- **实测数据参考**(以W25Q256JV为例): - SFDP总长度:512字节 - 基础参数表偏移量:0x000030 - 擦除指令映射表位置:0x0000EC - 最大支持时钟:133MHz(QSPI模式) 建议开发时优先通过SFDP实现通用驱动,再针对特定型号进行性能优化。
