Linux内核4.14版本——ccf时钟子系统（1）——简介

时钟就是SoC中的脉搏，由它来控制各个部件按各自的节奏跳动。比如CPU主频设置，串口的波特率设置，I2S的采样率设置，I2C的速率设置等等。这些不同的clock 设置，都需要从某个或某几个时钟源头而来，最终开枝散叶，形成一棵时钟树。
Linux的时钟子系统由CCF（common clock framework）框架管理，CCF向上给其他使用时钟的 IP 提供了通用的时钟接口，向下给驱动开发者提供硬件操作的接口。
这个也是一个consumer、framework、provider的模式。
Provider是时钟的模块的具体实现者，系统开机时，需要通过驱动的时钟框架向系统注册不同的时钟，其他需要时钟的模块通过通用接口获取，使能，设置时钟。
Framework 是内核提供的一套通用时钟实现框架，包含了注册和使用的通用接口。
Consumer 是时钟模块的使用者，比如上面提到的 I2C 模块，Uart 模块的等等。

2. 时钟树

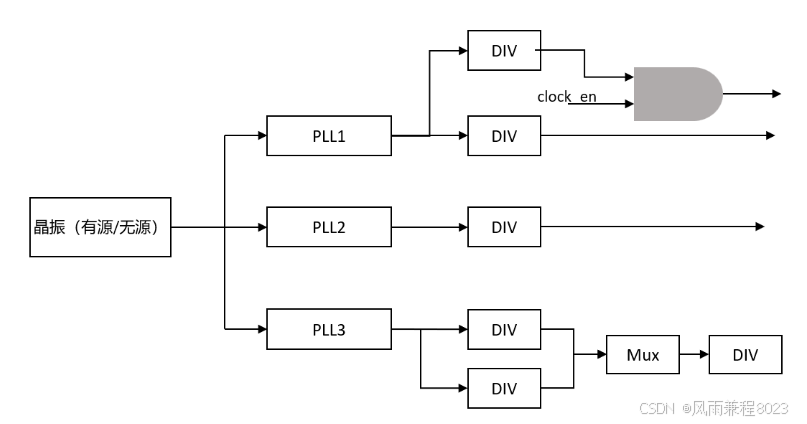

在SoC上的模块很多，为了适应不同模块的时钟要求，会形成一颗时钟树，如下所示：

（1）根节点一般是 Oscillator（有源振荡器）或者Crystal（无源振荡器），表示从芯片外部输入的基准时钟。
（2）包括PLL（锁相环，用于提升频率的）
（3）Divider（分频器，用于降频的）
（4）Mux（从多个clock path中选择一个）
（5）Gate（只能被控制ON/OFF的）。

时钟管理的目标，是支持针对特定时钟实现以下功能：

(1) enable/disable clock。
(2) 设置clock的频率。
(3) 选择clock的parent，例如hw3_clk可以选择osc_clk、pll2_clk或者pll3_clk作为输入源。

3. ccf

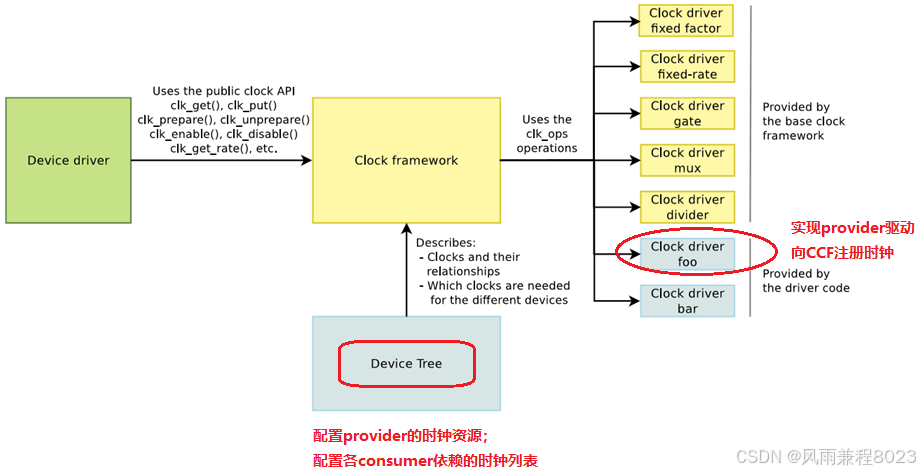

ccf(common clock framework)是uboot/kernel提供的系统clock管理框架，它将时钟的使用抽象为3个对象：

provider - 提供时钟的模块
consumer - 使用时钟的模块
ccf - 管理时钟的框架

ccf实现以下功能：

(1) 向consumer提供操作clocks的通用API；
(2) 实现clock控制的通用逻辑(硬件无关)；
(3) 向provider提供注册时钟的API，将特定的provider纳入ccf框架管理。

consumer和provider，都只跟ccf交互，互相看不到对方，唯一的交集是Device Tree的配置，consumer需要在dts中指定其依赖的具体时钟，而时钟ID由provider提供。

驱动要做的事情，是将特定Soc的硬件时钟树，转换成provider驱动，即实现硬件相关的时钟操作接口，将时钟树上的各个时钟注册到ccf，以方便consumer驱动使用。

根据不同时钟的特点，clock framework 将 clock 分为 Fixed rate、gate、Divider、Mux、Fixed factor、composite六类，这六类的含义如下：

Fixed Rate clock：
固定频率时钟，提供恒定的时钟信号，适用于需要固定频率的硬件，如PWM（脉宽调制）或定时器。
Gated clock：
门控时钟，只可以被开启或关闭，适用于可以被动态开启或者关闭的硬件，以节约电源
Divider clock：
分频时钟，可以将输入的时钟信号分频，产生一个较低频率的时钟信号，适用于需要降低时钟频率适应设备需要的设备
Muxed clock:
复用时钟，时钟信号可以选择不同的时钟源
Fixed factor clock:
固定系数时钟，可以将输入时钟信号乘以一个固定的系数，产生一个更高或者更低的时钟信号
Composite clock:
组合时钟，可以由多个时钟实体组成，每个时钟实体都有特定的功能，适用于复杂时钟控制策略的硬件，比如复杂时钟路径和时钟管理

Linux 下 cat /sys/kernel/debug/clk/clk_summary 可以查看当前 Soc 的时钟树。
