NVMe SSD 学习总结06 ：SSD产品技术特点及市场发展趋势

一、SSD产品结构与工作原理

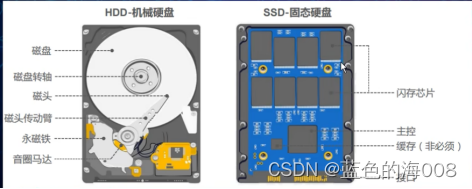

机械盘和固态盘的内部结构对比:
机械硬盘以通常由玻璃制成的一张或者多张磁盘为核心存储介质，工作时磁盘绕主轴高速转动，产生的气流使得磁头停留在磁盘上方一个微小的距离并以磁化的方式读取磁盘上对应位置的数据,机械硬盘的工作流程与唱片机播放唱片的过程十分相似;
固态硬盘的内部没有圆形的磁盘,取而代之的存储介质是被称为闪存颗粒的半导体材料,通过主控运行固件程序来控制数据读写，工作时依靠传递电信号的方式进行数据的传输而不发生任何机械运动。

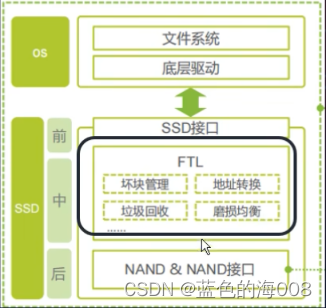

SSD 基本工作原理&闪存特性：

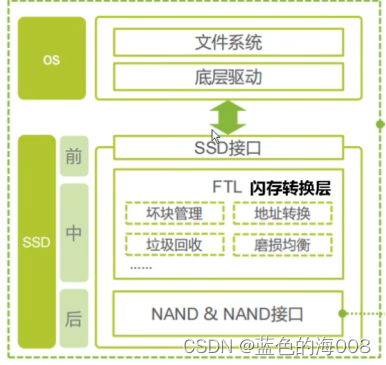

SSD基本工作原理&闪存特性：SSD 机构分为前/中/后端，由固件连接主机接口与存储介质

二、SSD 市场的发展情况：

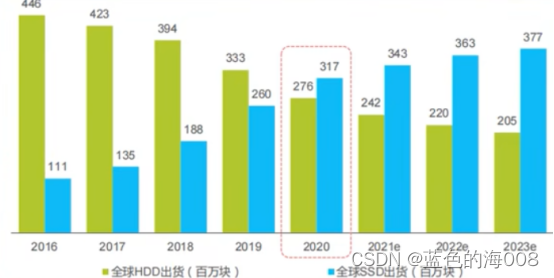

全球机械硬盘和固态硬盘出货量趋势预测:

• 固态硬盘相较于机械硬盘出现较晚, 2015年全球出货量占比仅有不到15%。2020年全球固态硬盘出货量首次超过机械硬盘，2023年全球固态硬盘出货量占比将超60% ,达到201 5年占比的4倍以上;
• 固态硬盘相较于机械硬盘在诸多领域有着显著的性能优势,而固态硬盘出货量占比的持续增长体现出市场对其高性能的认可

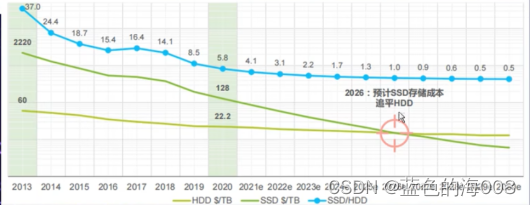

全球SSD及HDD容量单价变化走势:
固态硬盘存储成本一直处于下降中,预计到2026年固态硬盘单位存储成本将与机械硬盘持平, 2026年后更有望低于机械硬盘。固态硬盘价格变动主要受原材料及下游市场的供需关系影响

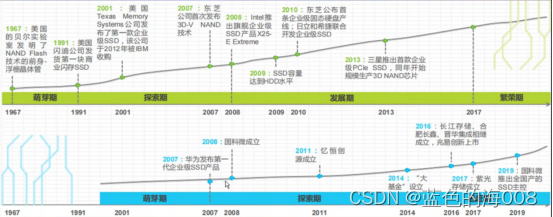

三、SSD 固态硬盘行业发展历程

• 21世纪前,固态硬盘技术和商业化的探索主要集中在美、日、韩等国,领先企业包括美国的Intel、西数,日本的东
  芝、日立以及韩国的三星、海力士等。
• 2013年之前"中国制造”是国内存储产业的主要运营模式, 2014年后国内半导体产业在国家政策的支持下加速发展
  在主控、闪存等产业链环节逐步实现对国外供应商的替代，从产品性能和产能方面追赶国际领先企业。


四、国内企业级SSD产业链情况

国内市场企业级固态硬盘企业业务布局分类
国内市场上主要有六种业务布局模式:包括能够体化完成固态硬盘所有设计和生产流程的T龙头企业一主要包括六大NAND原厂( 其中部分厂商无自主DRAM) , 以及部分专注于固态硬盘部分硬件/软件核心部件生产的企业,此外还有部分厂商拥有跨各部件领域的业务布局，或是将下游的服务器生产也纳入业务版图。目前国内尚无企业能够实现固态硬盘全产线自主,但在各部件的独立领域中均有头部企业具备一定的市场竞争力。

五、企业级SSD产品三个核心技术

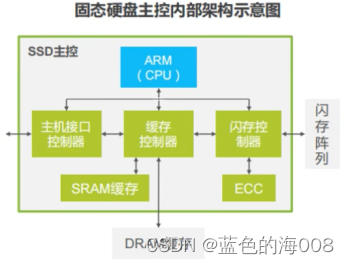

主控/控制器
主控/控制器( Controller )在硬盘工作时承担与主机通信、控制闪存的数据传输以及运行FTL算法等职责,在固态硬盘中的作用可类比于计算机CPU (主控内部也有自己的CPU
芯片) ,对固态硬盘的性能、使用寿命及可靠性有重要影响.

NAND 闪存颗粒
闪存是固态硬盘的存储介质,。从全球市场来看,三星、铠侠、西部数据、美光、Inte以及海力士六家公司合计占据了全球NAND Flash市场99%左
右的份额,三星以超30%份额稳居第一，铠侠和WD分别位列第二和第三。

SSD 固件
SSD的固件是确保SSD性能的最重要组件,用于驱动控制器。主控将使用SSD中固件算法中的控制程序去执行自动信号处理,耗损平衡，错误校正码(ECC) ,坏块管理、垃
圾回收算法、与主机设备(如电脑)通信,以及执行数据加密等任务。

六、企业级SS D固件的核心功能

闪存特性及对应的固态硬盘主要固件算法功能
映射管理
闪存不能覆写,需要擦除才能重新写入,主机存入的数据并非存入固定的位置,可能分配到任何空间。 映射管理算法负责逻辑地址和物理地址的转换,将
数据分配到位
数据纠错
闪存中的存储单元可能出厂时就是坏的,在使用过程中也会不断老化,影响存储数据的可靠性,数据纠错算法用于对误存的数据进行纠正,保证数据的完整性和正确性
垃圾回收
由于闪存不能覆写,随着数据写入,之前写入的或是已被标记删除的数据就成为无效数据,垃圾回收算法负责对这些无效数据进行回收,腾出空间来写入新的数据

功耗控制
耗电是IDC的主要运营成本,尽管固态硬盘较机械硬盘耗电量较低,但仍有优化空间。功耗控制算法能够在硬盘用量较少时自动切换低功率模式,降低耗电量、节约成本
掉电保护
固态硬盘存储过程中数据要经过内置的缓存/内存。这二者为易失性存储器,在异常断电时,掉电保护机制可以启动电容电量将数据快速写入闪存,防止缓存和内存中的数据丢失
损耗均衡
由于每个闪存块都有一定的最大使用度,延长整块固态硬盘寿命的方法是让每个闪存块均衡使用,防止部分块集中损坏造成整块固态硬盘报废,这是损耗均衡算法的功能
