【功耗分析仪Air9000P】实测烟雾报警器--全流程解析~

文章将全面解析使用功耗分析仪Air9000P对烟雾报警器进行实测的全过程，包括模拟了日常待机、检测烟雾、报警器报警、按下消音按钮四个场景以及基于实测结果的优化建议，为读者提供详尽的技术参考和理论支持。

---

 一、烟雾报警器功耗测试

本次测评工具：功耗分析仪Air9000P

功耗分析仪Air9000P对于小电流的抓取能力及其对功耗数据的统计分析，尤其适合电池供电产品的动态功耗测试，可解决各类场景下的低功耗产品测试难题。

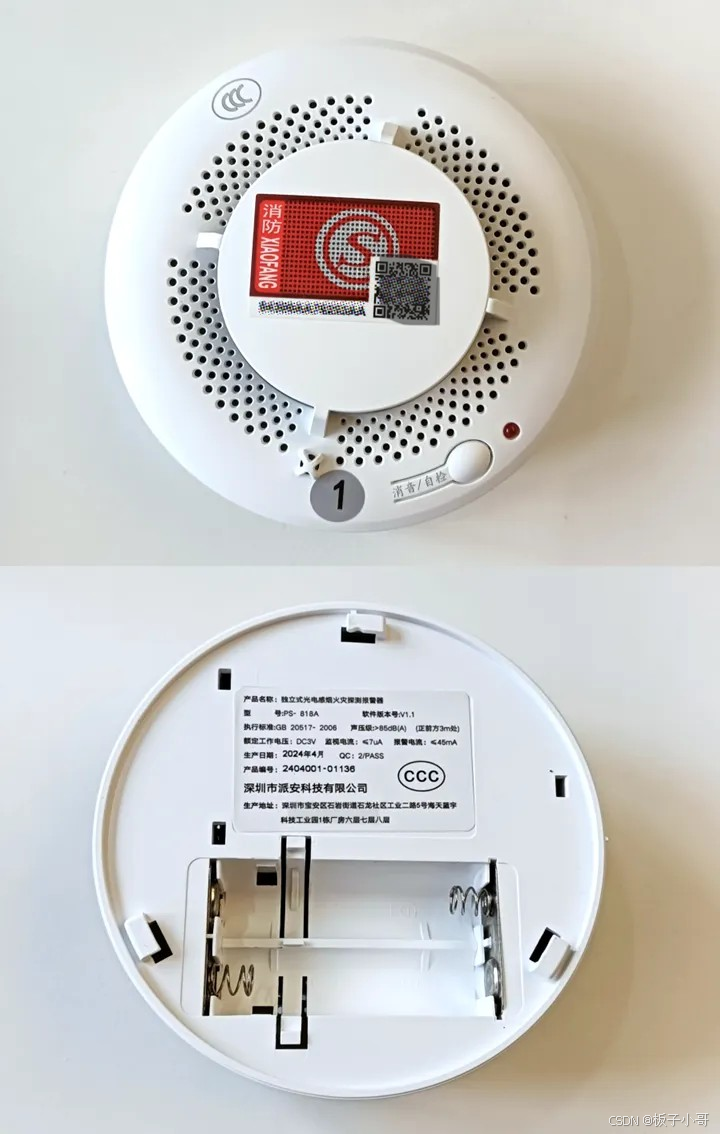

本期测品为无线烟雾报警器：

此款烟雾报警器为独立式报警器，主要功能实现：日常待机时，无指示灯闪烁；报警时，指示灯闪烁，警报器报警；按下消音按钮，结束报警。

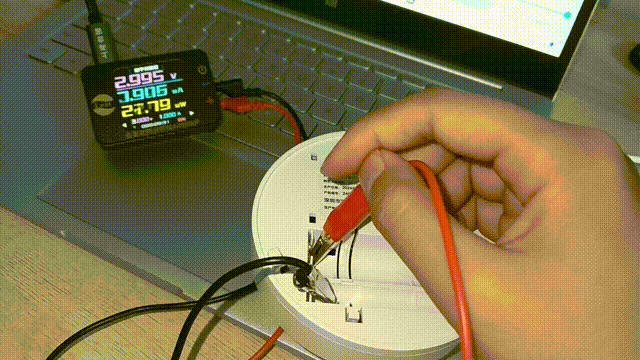

连接功耗分析仪与被测产品，保存数据并分析。

二、 烟雾报警器测试



 ①- 日常待机 -

通过功耗分析仪PC端软件的波形数据可以看到：

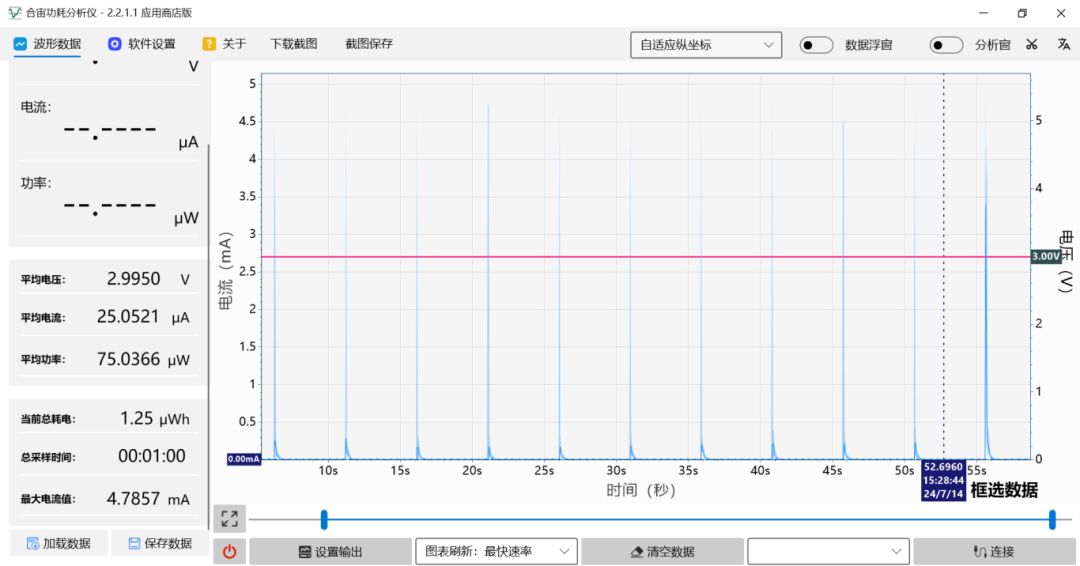

每五秒波形向上跳变一次。

该款烟雾报警器可能设计有周期性自检或校准功能，定期检查报警器的工作状态，如短暂地激活传感器、检查电路连接、测试警报系统等，以确保在火灾发生时能够及时准确地发出警报。这种自检或校准过程会导致功耗的短暂增加，从而在波形数据上表现为每5秒一次的跳变。

② - 检测烟雾 -

当烟雾报警器检测到烟雾时，它会立即从待机状态转换为报警状态。

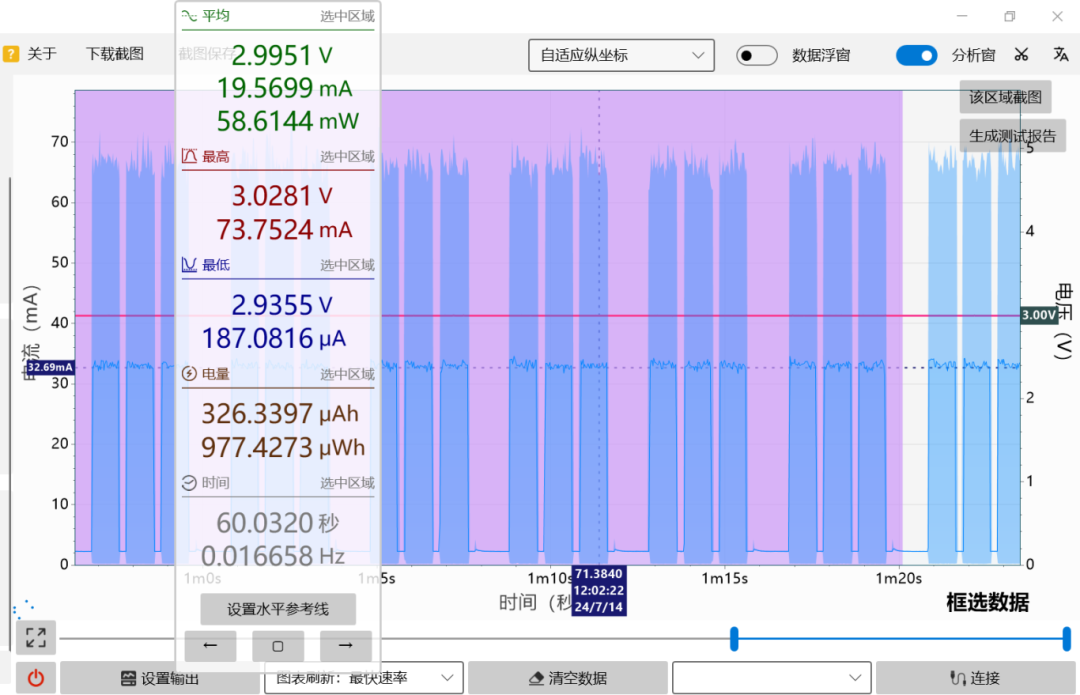

在这个状态下，报警器会加强监测和响应能力，其内部的烟雾传感器可能会调整其灵敏度，以便更准确地判断烟雾情况并发出警报。这种状态的转换会导致内部电路的工作频率发生变化，体现在电流波形数据上就是跳变频率的增加，从5秒一次变为1秒一次。

③ - 报警器报警 -

④ - 按下消音按钮 -

该报警器全天24h待机，假设在它的寿命里，检测到烟雾1000次，每次1min，共报警30次；

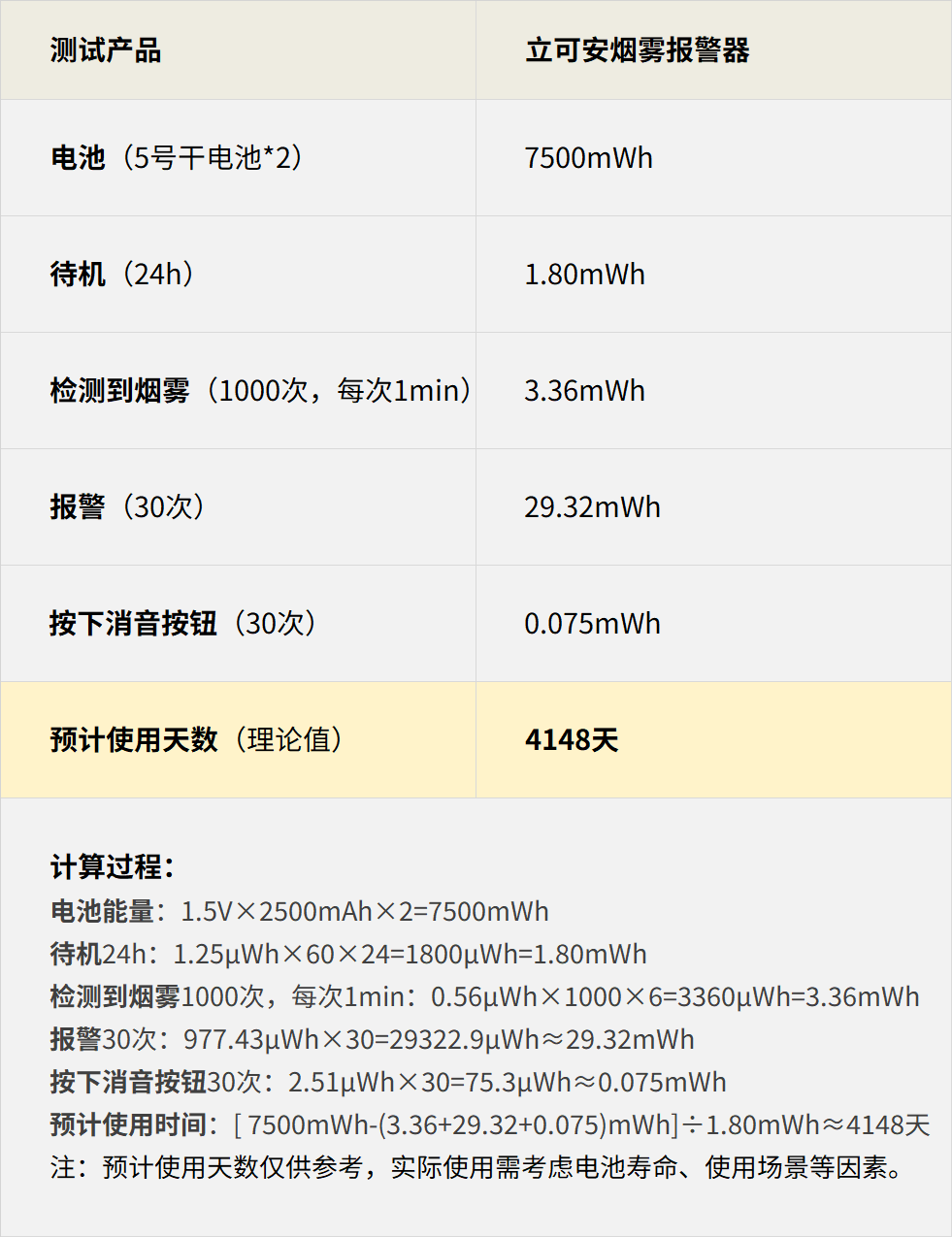

据以上测试数据，我们可以对烟雾报警器的续航时间进行一个大概的估算：

注：预计使用天数仅供参考，实际使用需考虑电池寿命、使用场景等多种因素。

三、结论及建议

显然，我们的顾虑是多余的，烟雾报警器的低功耗特性确实令人欣慰；且其设计确保了在关键时刻——烟雾初现之时，能迅速而可靠地作出反应，为我们筑起一道安全防线。

烟雾报警器主要由电路控制器、传感器、报警蜂鸣器等组成，其中传感器是功耗的主要消耗者。

当烟雾报警器未检测到烟雾时，其功耗相对较小，因为此时传感器处于待机或低功耗状态；一旦传感器检测到烟雾，它会立即进入工作状态，功耗会瞬间增加，以驱动报警系统发出警报。烟雾报警器一般都支持电池电量监测功能，能够在电池电量低时提前发出预警信号，提醒用户及时更换电池。

烟雾报警器的低功耗是如何做到的呢？

传感器的低功耗

烟雾报警器中的传感器是功耗的主要消耗者，但这类传感器在设计时就尤为注重能效比。

它们能够在未检测到烟雾时保持极低的功耗状态，一旦检测到烟雾，功耗虽会瞬间增加，但这一过程非常短暂且高效，因此总体功耗仍然很低。

低功耗MCU的应用

通过采用低功耗的MCU（微控制器）来降低功耗，MCU负责处理传感器信号并控制报警系统的运行。

在待机状态下，系统会降低MCU的时钟频率和电压，以减少功耗；在检测到烟雾并触发报警时，系统则会迅速切换到高功耗模式，以确保报警信号的及时发出。
