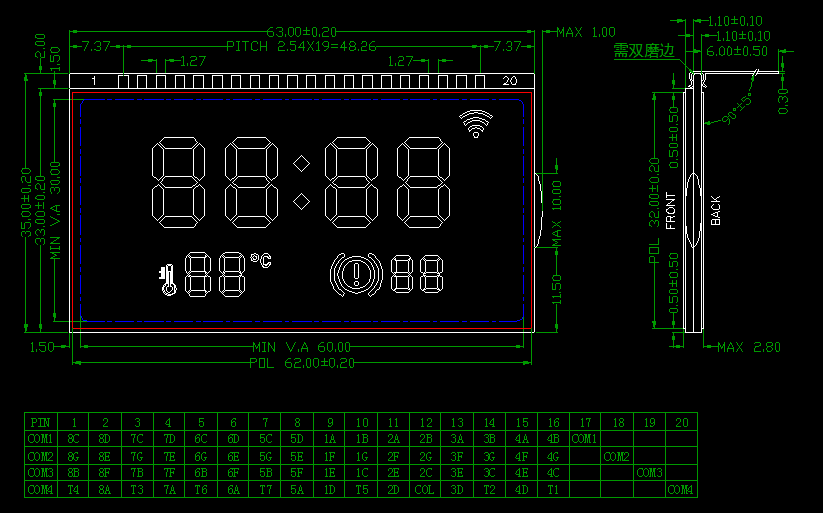

详细的一份LCD段码屏的设计图应当包括四个一部分：尺寸参数表、逻辑表、走线图、设计效果图。
尺寸参数表包括的参数：外型尺寸，可视性区域尺寸，针角尺寸和间隔，厚度，材料，工作电压，正负极显，全透、半透或反射，com数和偏压比，操作温度与存储溫度，角度，显示內容。这些内容在LCD段码屏里是不可出错的。
真值表：这个是用于写程序的情况下应用的编码，取得工程图纸后一定要好好地核对，看一下笔段是否有分错，要是没有及时处理那么之后如果出现问题，那解决起来就比较麻烦了，绝大多数情况需要再次开模的。
走线图：绝大多数顾客很有可能不明白，全是些线框，但是没事儿，您只需确定好真值表那一部分没什么问题，后边的就交到设计方案的来查验吧。
设计效果图：是LCD段码屏在全显情况下的，查验一目了然，有什么颜色，是多少內容笔段。
以上便是LCD段码屏设计图纸的所有关键点，取得工程图纸后不可以随意看双眼就结束了，一定要好好地核对，毕竟LCD段码屏打样品的周期时间较为长，万一不小心搞错了什么，费钱不说 还耽误开发时间的……
