在GIS服务平台构建完毕之后,我们就要着手在此平台上提供服务以供客户端请求访问。
1数据发布
1.1添加源数据

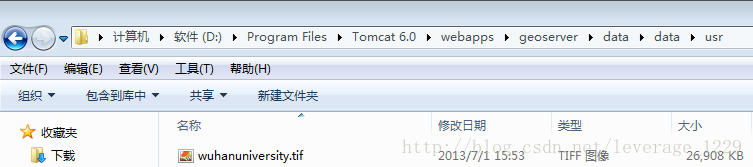

打开Tomcat服务器安装目录的\geoserver\data\data子目录,在该目录下新建名为usr的文件夹,将一张.TIFF图像(栅格数据)存放到这里。

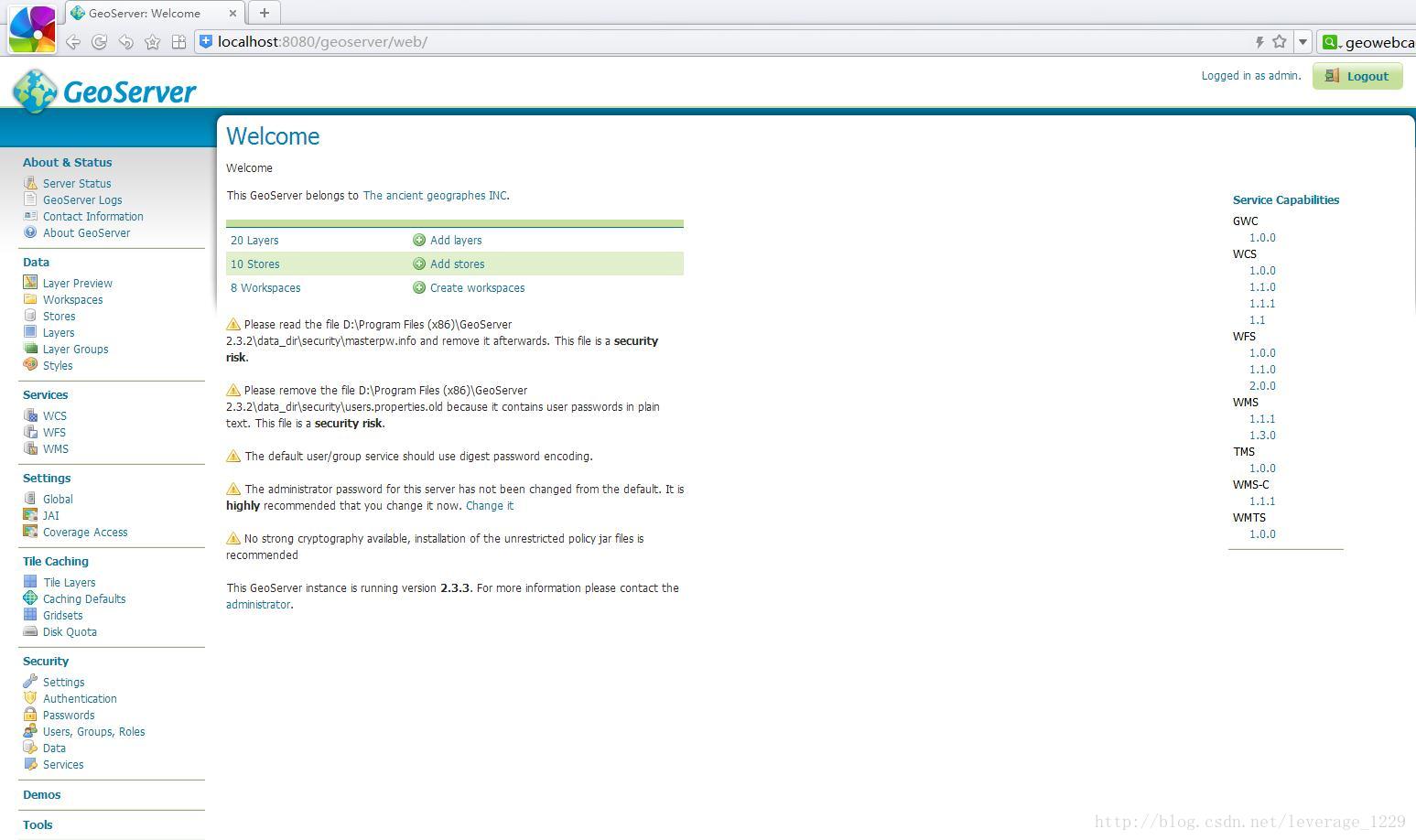

1.2登录GeoServer
访问
http://localhost:8080/geoserver/web/
页面,输入admin和geoserver后,点击“登录”按钮。
1.3设置工作区

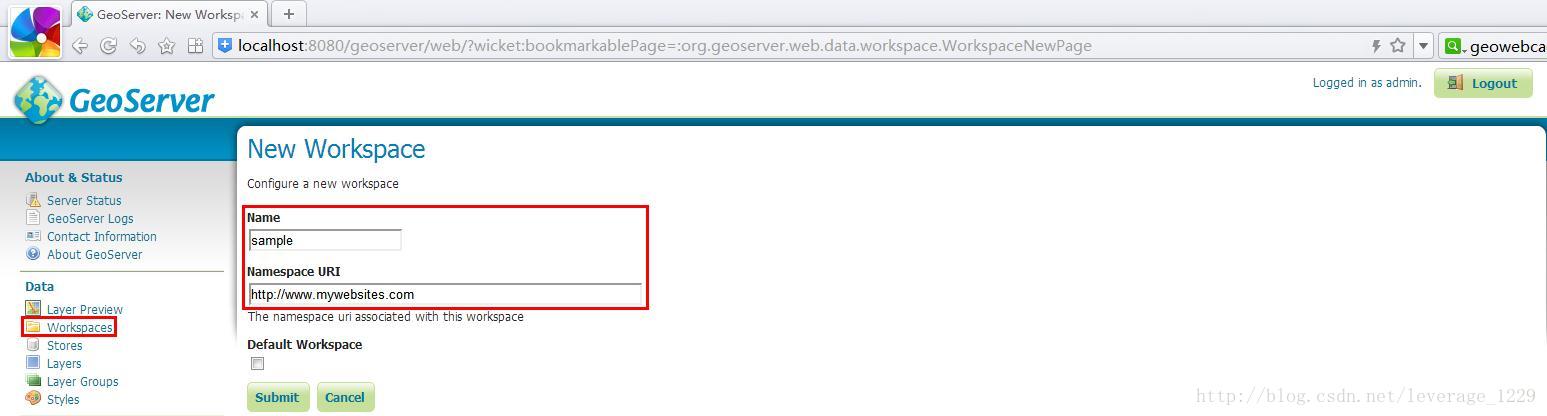

点击左边Data栏的Workspaces选项,设置自己的工作区间。并填写区间名称和命名空间URL,点击“提交”按钮。

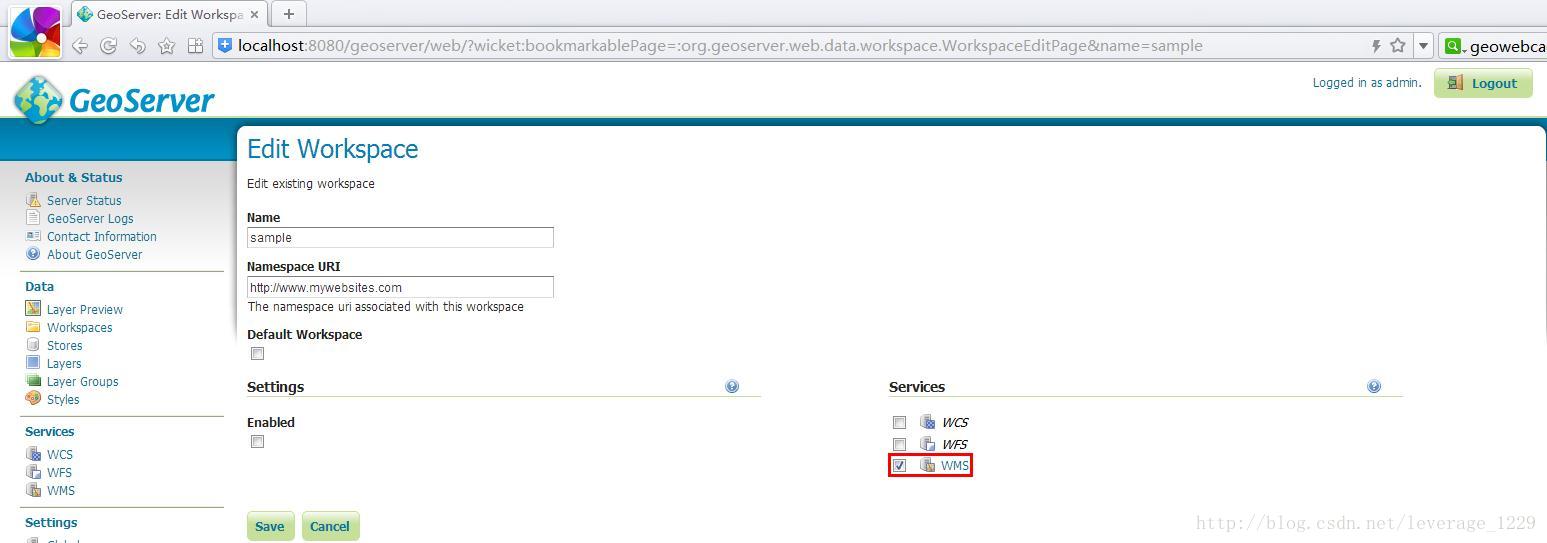

进入刚创建好的工作区间,开启该区间的WMS服务功能。点击“保存”按钮。
1.4设置数据源

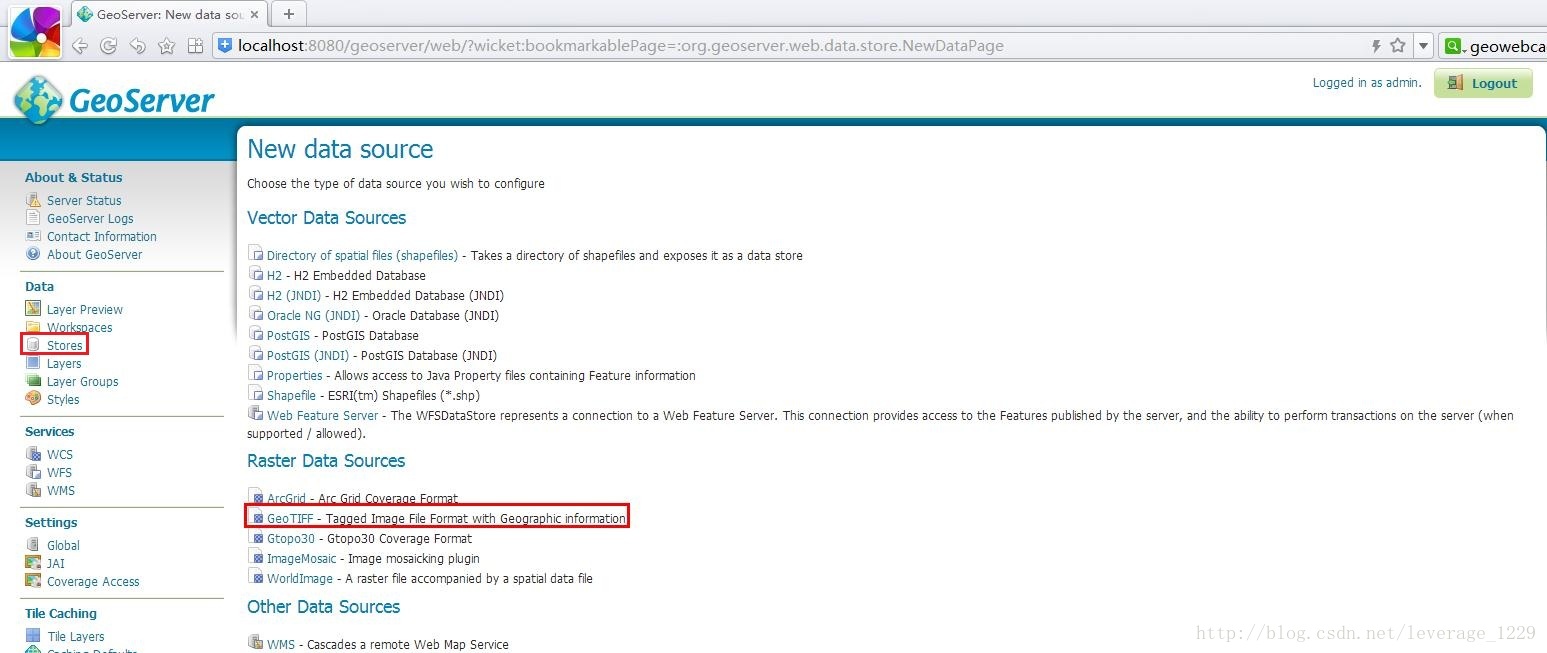

点击左边Data栏的Stores选项,设置自己的数据源。我们的源数据是TIF格式的,所以选择数据源时注意对应数据类型。
添加数据源,工作区间选择刚刚创建好的sample,并填写数据源名称。最后选择连接参数(这里要关联到第一步存放的TIF文件),找到该文件后,点击“保存”按钮。
1.5设置图层

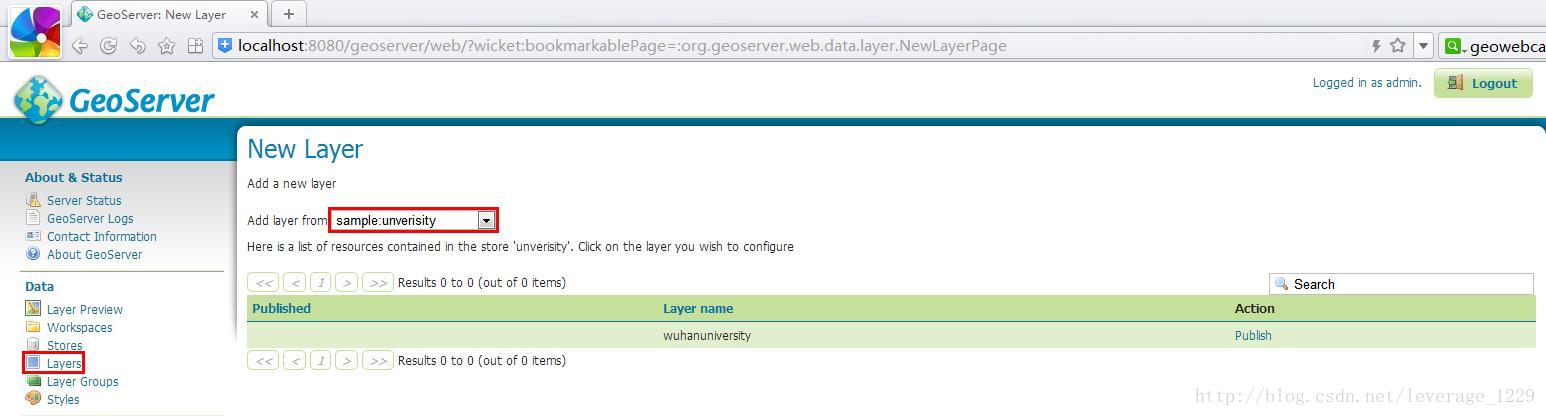

点击左边Data栏的Layers选项,添加图层的来源选择前面几步设置好的sample:university。

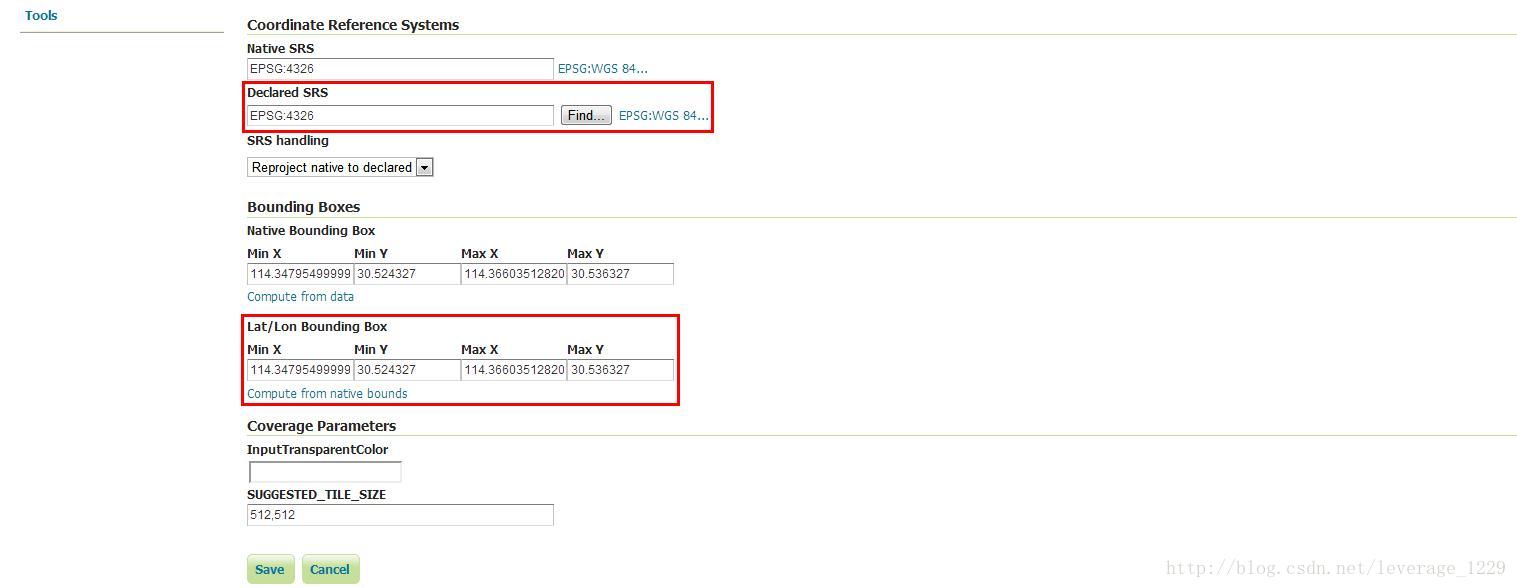

点击“Publish”链接来到如下页面,为当前图层配置资源和发布信息。填写“Declared SRS”和“Lat/Lon Bounding Box”两项后,点击“保存”按钮。
1.6预览图层

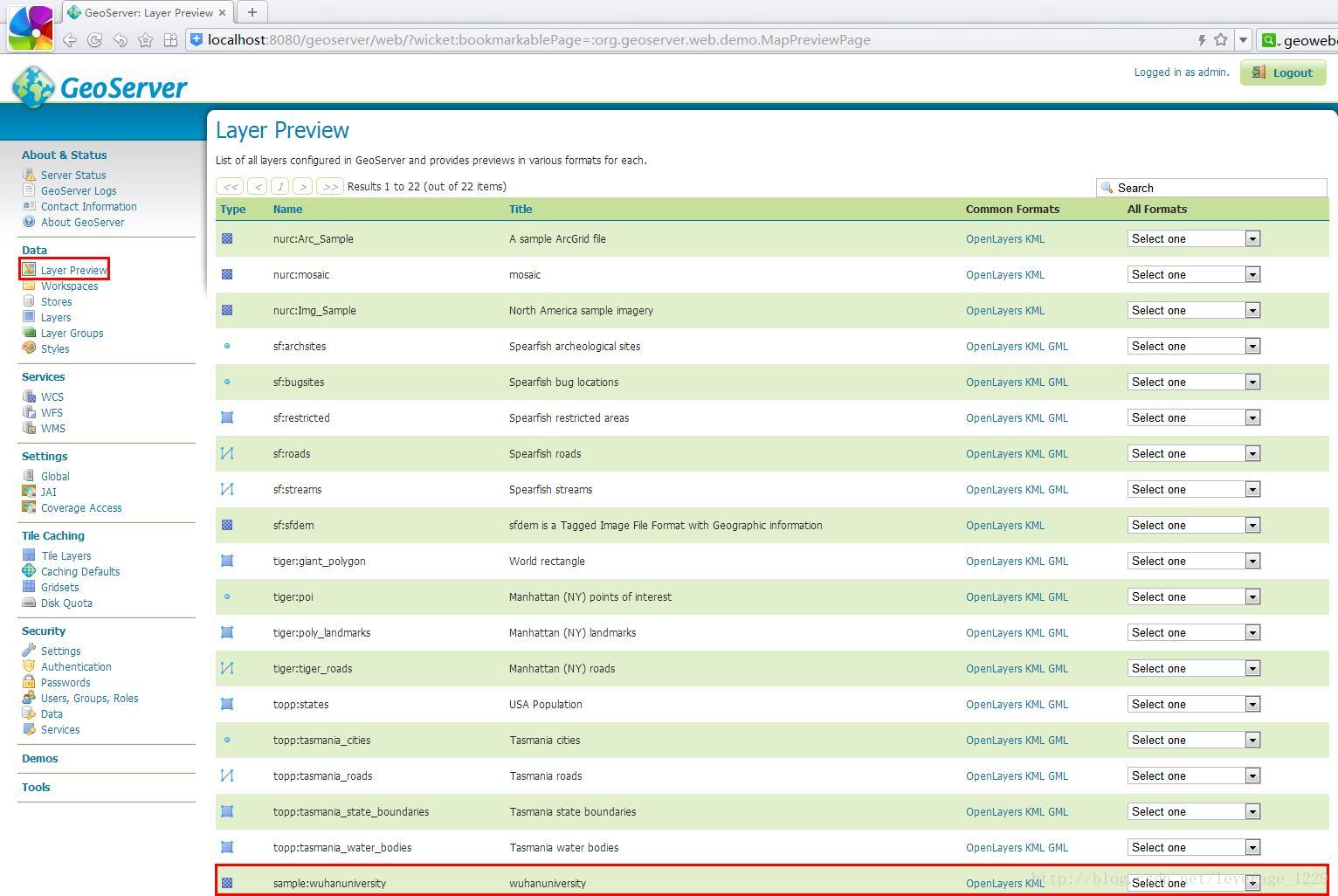

点击左边Data栏的Layer Preview,找到前面设置好的图层:sample:wuhanuniversity。

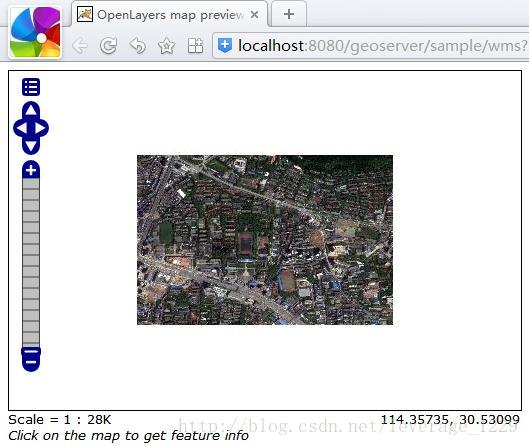

点击该图层的“OpenLayers”链接,出现如下界面,标示数据已经发布成功。
2数据访问
GeoServer已经成功发布了数据,也就是说GIS服务平台已经提供了WMS服务,接下来客户端浏览器就要请求该服务。
2.1构建html静态网页

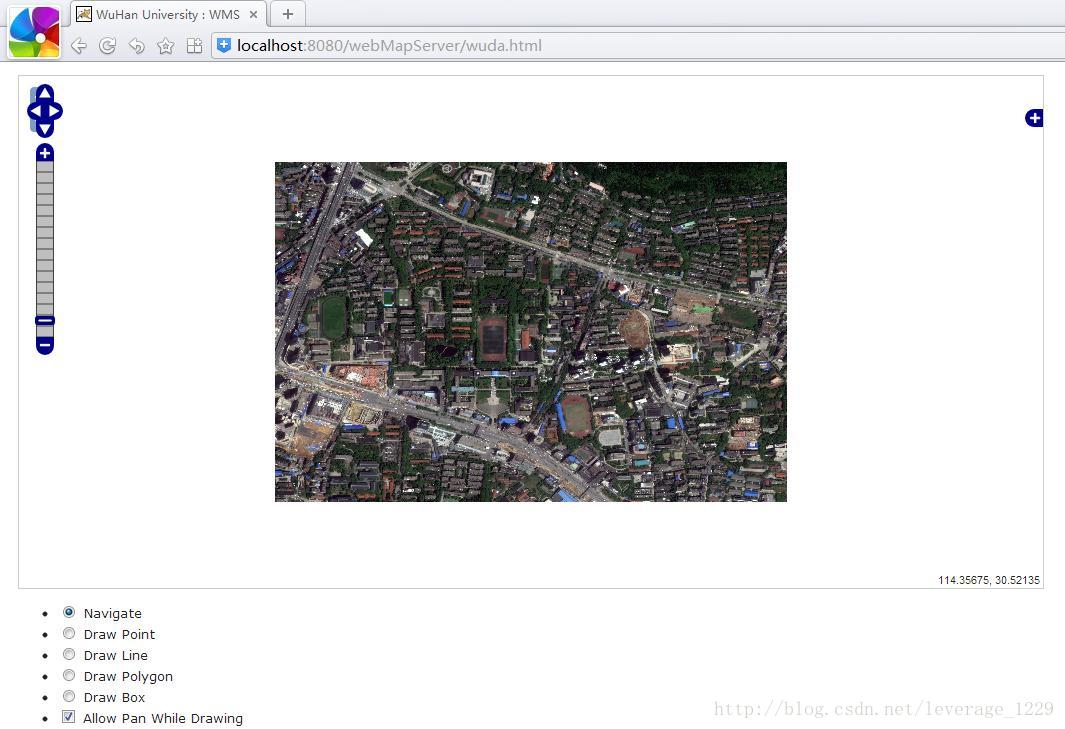

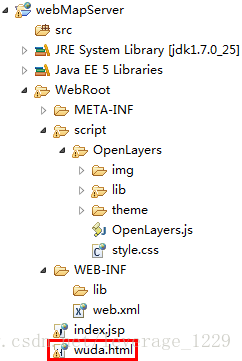

使用OpenLayers类库结合动态网页技术构建wuda.html,用于向服务端发送请求。
- <!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
- <html>
- <head>
- <title> WuHan University : WMS </title>
- <meta http-equiv="Content-Type" content="text/html; charset=utf-8">
- <meta name="viewport" content="width=device-width, initial-scale=1.0, maximum-scale=1.0, user-scalable=0">
- <meta name="apple-mobile-web-app-capable" content="yes">
- <link rel="stylesheet" href="./script/OpenLayers/theme/default/style.css" type="text/css" />
- <link rel="stylesheet" href="./script/OpenLayers/style.css" type="text/css">
- <script type="text/javascript" src="./script/OpenLayers/OpenLayers.js"></script>
- <script type="text/javascript">
-
- var map, drawControls;
- var bounds = new OpenLayers.Bounds(114.34795499999998, 30.524327, 114.36603512820511, 30.536327);
-
- function init() {
- map = new OpenLayers.Map({
- div: 'map',
- maxExtent: bounds,
- projection: "EPSG:4326",
- units: 'degrees'
- });
-
- var wmsLayer = new OpenLayers.Layer.WMS(
- "University WMS",
- "http://127.0.0.1:8080/geoserver/sample/wms?", {
- layers: "sample:wuhanuniversity",
- format: "image/png",
- singleTile: true
- }
- );
-
- var pointLayer = new OpenLayers.Layer.Vector("Point Layer");
- var lineLayer = new OpenLayers.Layer.Vector("Line Layer");
- var polygonLayer = new OpenLayers.Layer.Vector("Polygon Layer");
- var boxLayer = new OpenLayers.Layer.Vector("Box Layer");
-
- map.addLayers([wmsLayer, pointLayer, lineLayer, polygonLayer, boxLayer]);
-
- map.addControl(new OpenLayers.Control.PanZoomBar());
- map.addControl(new OpenLayers.Control.LayerSwitcher());
- /*map.addControl(new OpenLayers.Control.ScaleLine());
- map.addControl(new OpenLayers.Control.Permalink('permalink'));*/
- map.addControl(new OpenLayers.Control.MousePosition());
- /*map.addControl(new OpenLayers.Control.OverviewMap());
- map.addControl(new OpenLayers.Control.KeyboardDefaults());*/
-
- drawControls = {
- point : new OpenLayers.Control.DrawFeature(pointLayer, OpenLayers.Handler.Point),
- line : new OpenLayers.Control.DrawFeature(lineLayer, OpenLayers.Handler.Path),
- polygon : new OpenLayers.Control.DrawFeature(polygonLayer, OpenLayers.Handler.Polygon),
- box : new OpenLayers.Control.DrawFeature(boxLayer,
- OpenLayers.Handler.RegularPolygon, {
- handlerOptions: {
- sides: 4,
- irregular: true
- }
- }
- )
- };
-
- for(var key in drawControls) {
- map.addControl(drawControls[key]);
- }
-
- map.zoomToExtent(bounds);
-
- document.getElementById('noneToggle').checked = true;
- }
-
- function toggleControl(element) {
- for(key in drawControls) {
- var control = drawControls[key];
- if(element.value == key && element.checked) {
- control.activate();
- } else {
- control.deactivate();
- }
- }
- }
-
- function allowPan(element) {
- var stop = !element.checked;
- for(var key in drawControls) {
- drawControls[key].handler.stopDown = stop;
- drawControls[key].handler.stopUp = stop;
- }
- }
- </script>
- </head>
- <body onload="init()">
- <div id="map" class="smallmap"></div>
- <ul id="controlToggle">
- <li>
- <input type="radio" name="type" value="none" id="noneToggle" onclick="toggleControl(this);" checked="checked" />
- <label for="noneToggle">Navigate</label>
- </li>
- <li>
- <input type="radio" name="type" value="point" id="pointToggle" onclick="toggleControl(this);" />
- <label for="pointToggle">Draw Point</label>
- </li>
- <li>
- <input type="radio" name="type" value="line" id="lineToggle" onclick="toggleControl(this);" />
- <label for="lineToggle">Draw Line</label>
- </li>
- <li>
- <input type="radio" name="type" value="polygon" id="polygonToggle" onclick="toggleControl(this);" />
- <label for="polygonToggle">Draw Polygon</label>
- </li>
- <li>
- <input type="radio" name="type" value="box" id="boxToggle" onclick="toggleControl(this);" />
- <label for="boxToggle">Draw Box</label>
- </li>
- <li>
- <input type="checkbox" name="allow-pan" value="allow-pan" id="allowPan" onclick="allowPan(this);" checked=true />
- <label for="allowPan">Allow Pan While Drawing</label>
- </li>
- </ul>
- </body>
- </html>
