SD卡介绍

0 Preface/Foreword

0.1 基本概念

不同的存储卡的区别：

• 存储容量（Capacity）
• 文件系统（File System）
• SD Logo（SD标志）

尺寸类型：

• 标准SD卡，32 * 24 * 2 mm
• 迷你（mini）SD卡, 21.5 * 20 * 1.4mm
• 微型(micor)SD卡, 15 * 11 * 1mm

1 SD卡介绍

SD卡：Secure Digital Card（安全数字卡）

UHS：Ultra High Speed

SD卡类型：

• SDHC, Secure Digital High Capacity，高容量SD存储卡，容量范围4GB-32GB。
• SDXC, Secure Digital extended Capacity，扩容的SD存储卡，up to 2TB
• SDUC, Secure Digital Ultra Capacity，超容量SD存储卡，up to 128TB

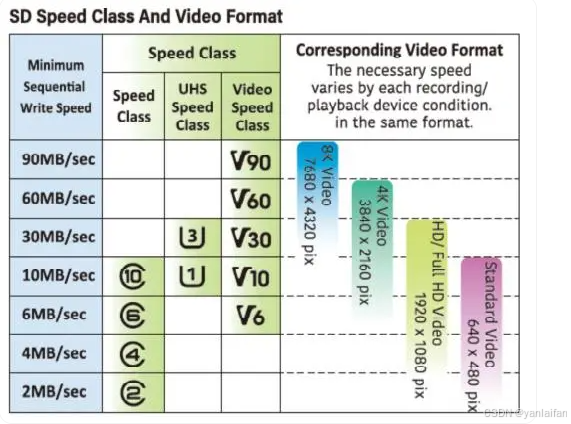

SD存储速度等级：

• Class 2，标准总线, 2MB/s
• Class 4，高速总线, 4MB/s
• Class 6，高速总线, 6MB/s
• Class10，高速总线, 10MB/s
• UHS-I, Ultra High Speed
• UHS-II

1.1 硬件接口

常用的SD卡接口包括：

• SPI （Serial Peripheral Interface）
• SDIO（Secure Digital Input and Output）
• SD卡模式，也叫SDIO

SD卡模式：

标准的通讯模式，使用专用的SD卡协议。该模式下，使用的是4-wire串行接口，包含时钟线、数据线（CMD和DAT0-DAT3）。

SPI模式：

一种兼容模式，允许SD卡通过SPI接口与主机设备通信。SPI是一种常见的串行通信协议，SPI模式下，SD卡使用4线接口：时钟（CLK）、数据输出（MISO）、数据输入（MOSI）、和片选（CS）。

SPI，SDIO，能使用DMA功能吗？

1.1.1 SD卡接口定义

SD卡是一个9PIN的接口，用于与主机设备通讯，包括数据线、命令线和电源线。

接口包括：

• CLK：HOST给DEVICE的时钟信号
• CMD：双向信号，用于传送命令和应答
• DAT0-DAT3：用于传输的数据线

PIN定义如下：

1. PIN1：CD/DAT3（CS，SPI模式）
2. PIN2：CMD（MOSI，SPI模式）
3. PIN3：VSS
4. PIN4：VCC
5. PIN5：CLK
6. PIN6：VSS
7. PIN7：DAT0（MISO，SPI模式）
8. PIN8：DAT1（NC）
9. PIN9：DAT2（NC）

1.1.2 主从概念

SD为从设备，即slave；操作SD的设备为主设备，即master。

1.2 文件系统

FAT: File Allocation Table

exFAT: extended File Allocation Table

LFN： Long File Name

常用的SD文件系统包括：

• FAT32，支持最大32GB的存储容量，支持更长的文件名，支持最大的文件为4GB，适合大多数设备和操作系统
• FAT16，支持最大2GB的存储容量，文件名最长8个字符，支持最大的文件为2GB
• exFAT，FAT32的改进版本，由Microsoft开发，支持更大的文件和存储容量
• NTFS ，Windows操作系统下的文件系统。

不同文件系统的区别：

• 存储容量
• 文件大小限制
• 文件名长度和支持的字符，FAT 16只支持8个字符长度的文件名
• 兼容性：不同设备和操作系统对文件系统的支持不同，FAT32是最通用的文件系统，几乎所有设备和操作系统都支持。
• 文件系统系统：读写速度

1.3  SD通讯生命周期

 通讯生命周期包括：初次连接 》 卡识别模式 》 数据模式 》 连接断开

1. 初次连接：当SD卡首次插入到主机设备（读卡器，手机，手表）时，主机设备会检测到新的存储介质，并开始与SD卡进行通信。
2. 卡识别模式：主机设备通过发送特定的命令来初始化与SD卡的通信，并获取SD卡的信息，如厂商信息（Vendor）、存储容量(Capacity)、速度等级(Class)。该过程包括对SD卡的CID和CSD寄存器进行读取，以及可能得SCR寄存器读取（用于获取SD卡支持的SD规范和操作特性）
3. 数据模式：一旦卡识别模式完成，SD卡进入数据模式。该模式下，主设备可以进行实际的数据读写操作，包括文件的存储、检索、删除等。
4. 连接断开：当用户从主机设备中移除SD卡时，连接会断开。在断开连接之前，主机设备通常会执行一些清理操作，以确保数据的安全写入和卡的妥善关闭。

2 SDIO卡

SDIO（Secure Digital Input and Output）卡：使用SD总线以及SD指令的IO设备。SDIO卡的外形和接口和SD卡是兼容，但是实现的不只是存储功能，还能实现其他的功能，如Bluetooth、WIFI、GPS等。

SDIO卡与SDIO接口通讯，属于不同的概念，一个指卡的类型，一个指具体的通讯协议（接口）。
