MCGS昆仑动态显示屏组态环境搭建介绍



目录

一、前言

二、模态软件介绍

1. 新建工程介绍

2. 工作台介绍

三、本机调试与U盘包制作

四、重要提示

---

一、前言

MCGS昆仑动态显示屏，是一个嵌入式一体化触摸屏/工控机系列产品，通过组态环境软件控制（通过模块化的组件和操作流程，控制数据采集与过程控制的专用软件）。



二、模态软件介绍

购买液晶显示屏的时候，会搭配一个模态软件MsgPro，里面集成了各种模块化的工具，只要像搭积木一样，一层一层实现功能，往上凑就可以了。



1. 新建工程介绍

点击左上角的【文件】->【新建工程】。

HMI配置：选择与购买的屏幕相适应的型号和分辨率；

组态配置-启用网格：就是在工程里是不是加入网格，网格不会显示在实际屏幕上，用于定位尺寸坐标使用；

组态配置-构建风格：一般选择标准风格；

组态配置-工程旋转：默认是不旋转，也就是横屏，如果项目有要求是竖屏显示，就选择角度，后面窗户布局也会根据角度选择。



2. 工作台介绍

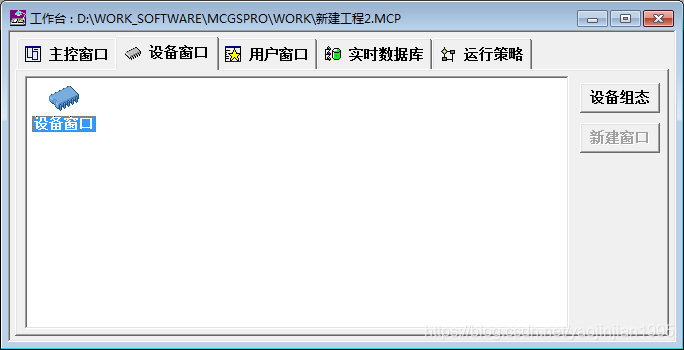

工作台，也就是你构建模组的地方，这边是实现程序运行的窗口。

①主控窗口，可设置系统运行流程及特征参数，一般用不上，不介绍

②设备窗口

设备窗口很重要，主要是实现你数据的采集，采集方式很多，可以通过PLC，ModbusRTU等，都是已经写好的协议，可以直接使用。我这里举例ModbusRTU怎么使用：

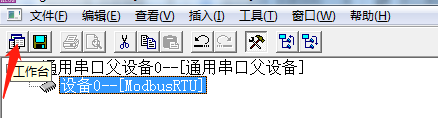

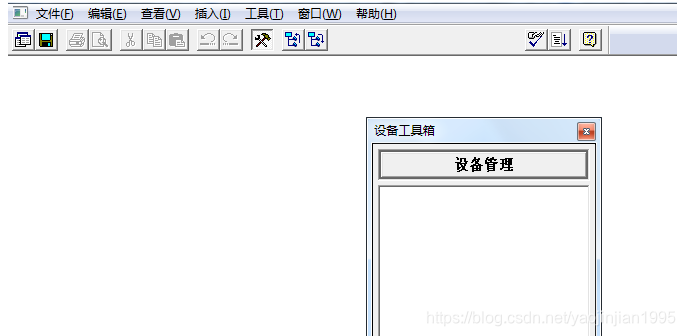

Ⅰ.双击【设备窗口】的图标，会进入设备的设置界面，看到设备工具箱的栏（如果没有，点击菜单栏的【查看】->【设备工具箱】），里面现在什么设备都没有，需添加。

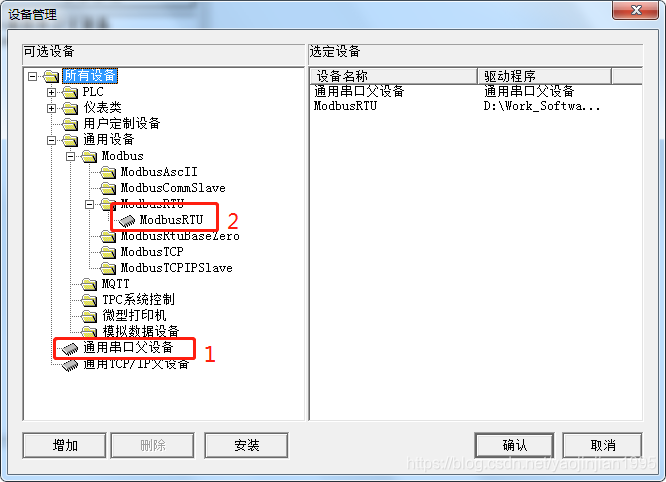

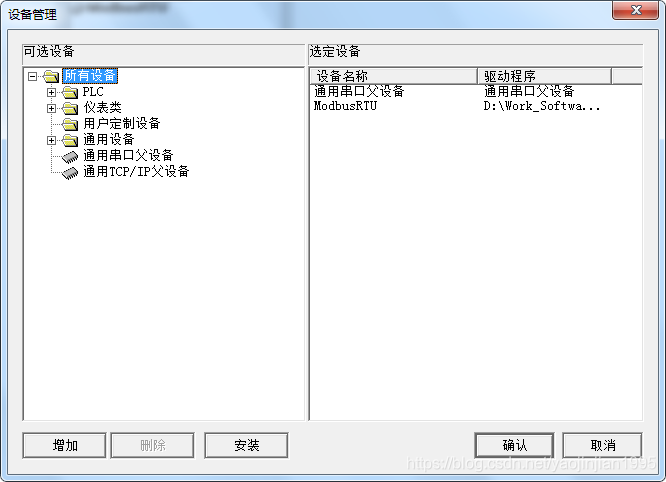

Ⅱ.点击设备工具箱中的【设备管理】，可以看到有很多已经写好的设备协议，像PLC、串口之类的。

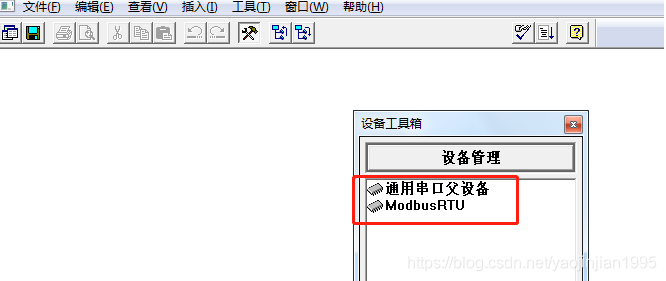

首先点击通用串口父设备，按确定；再重复步骤，点击ModbusRTU，就把串口和ModbusRTU都加入到设备工具栏中了。

现在可以看到设备工具栏中，有串口设备和ModbusRTU设备了。

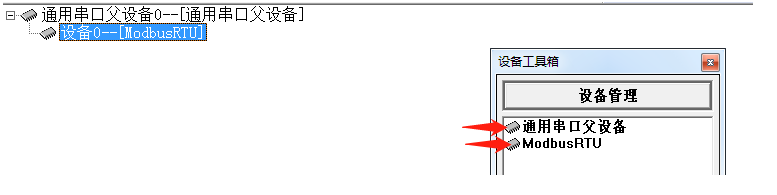

再双击通用串口父设备，就可以看到串口设备在左端了。再双击ModbusRTU，这时系统提示，是不是要使用ModbusRTU设置串口设备，点击是就可以了，以后修改参数直接改ModbusRTU即可。

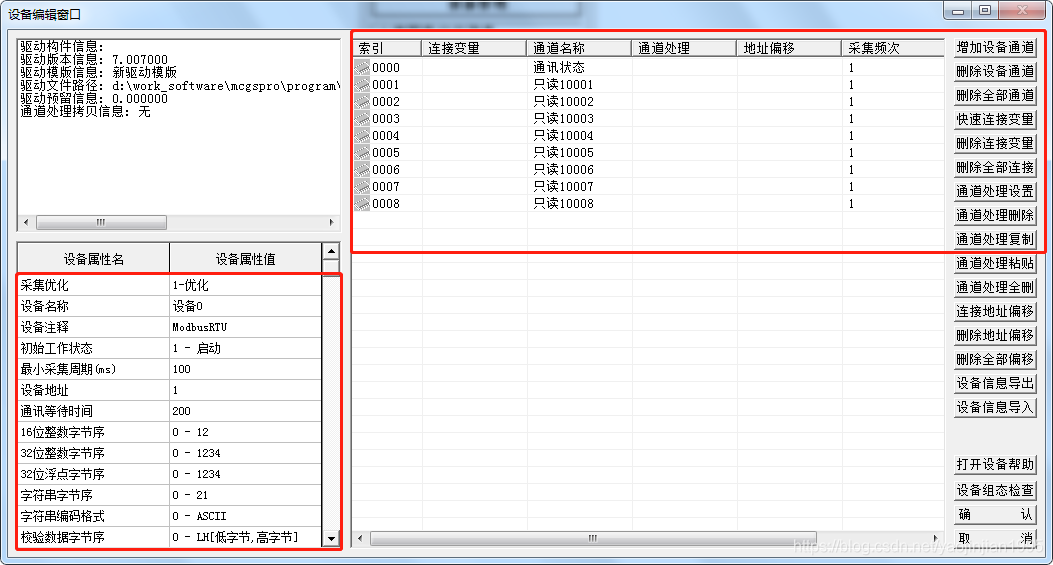

再点击设备0--[ModbusRTU]这项，就可以看到设置参数了。左下部分可以设置读取的相关信息，例如奇偶校验位，采集间隔等等。右上部是设备通道，就是读取ModbusRTU的寄存器位等信息。

里面的通道全部都是系统默认的，我们不需要，直接点击删除全部通道，再添加自己的。

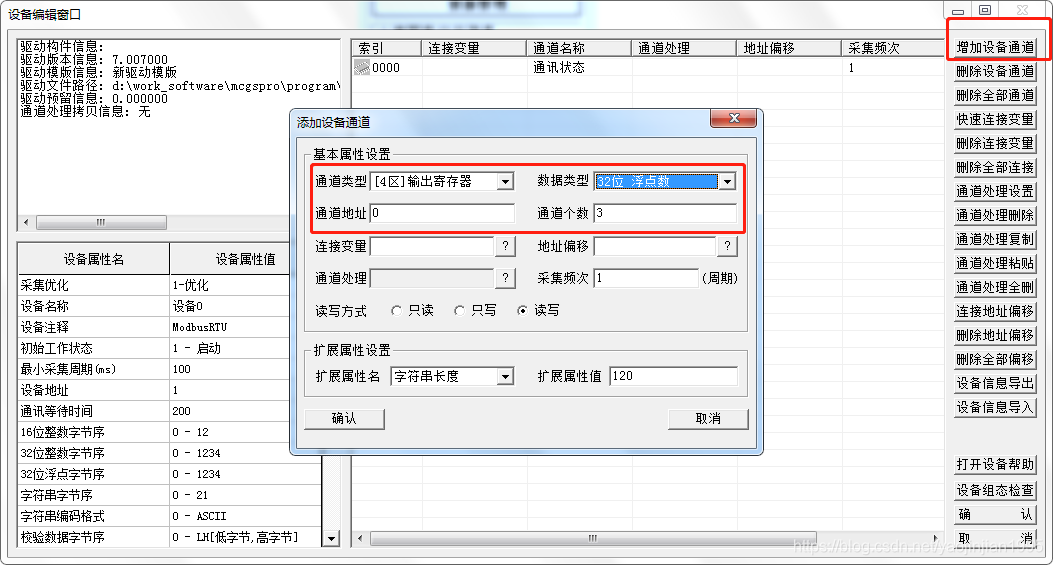

点击增加设备通道，选择通道类型为4区（4区是03命令，3区是04命令）；数据类型浮点；通道地址从0开始；一共设置3个通道。点击确认。

可以看到已经把通道名称加入了，也就是能读到数了。

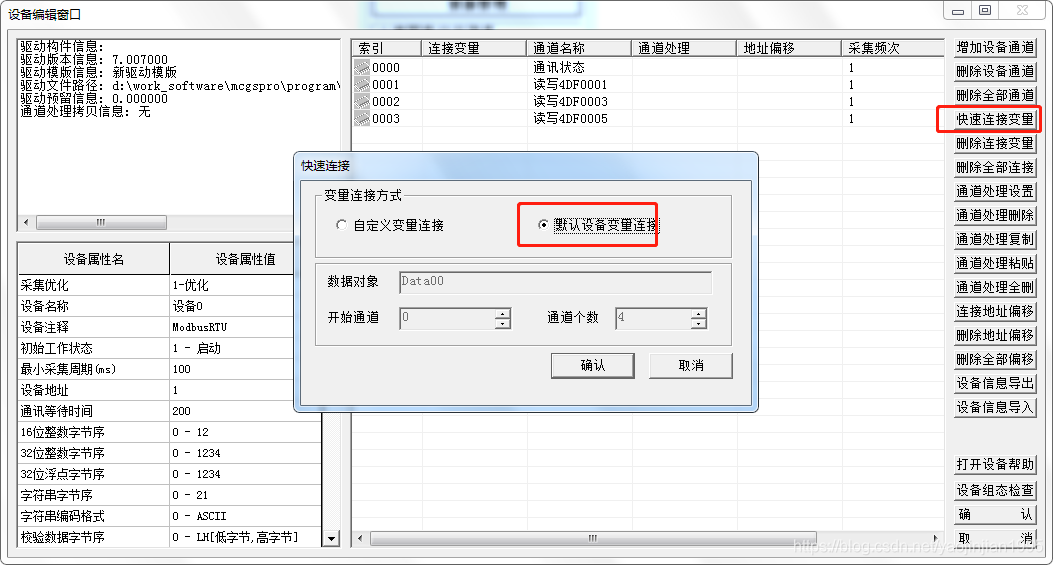

那我怎么连接我在模组里设置的变量呢？点击【快速连接变量】，选择默认设备变量连接，确认。

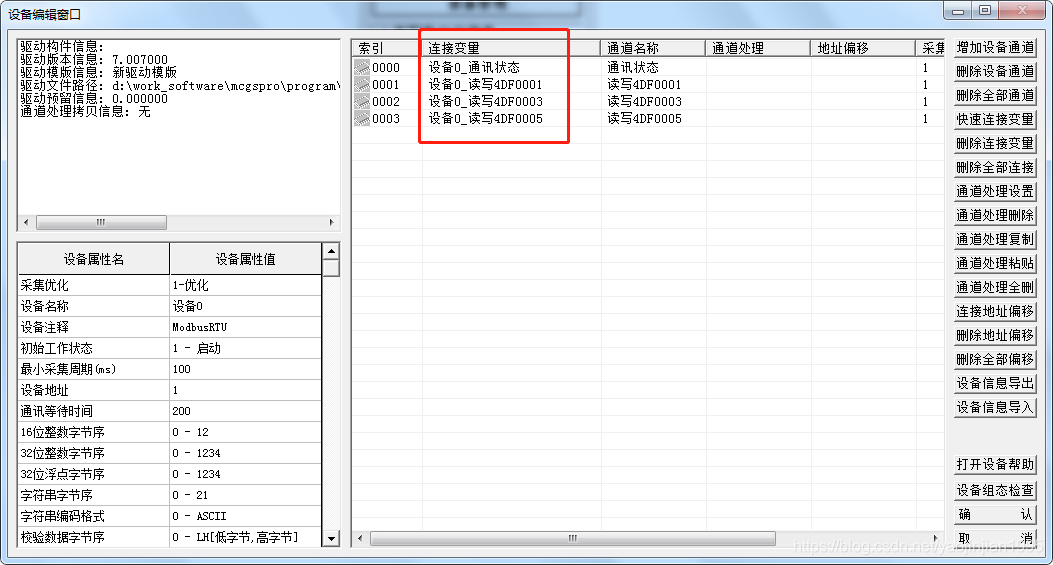

 可以看到我们已经把变量连接进去了，分别为3个，4DF0001、4DF0003、4DF0005，分别对应三个通道。

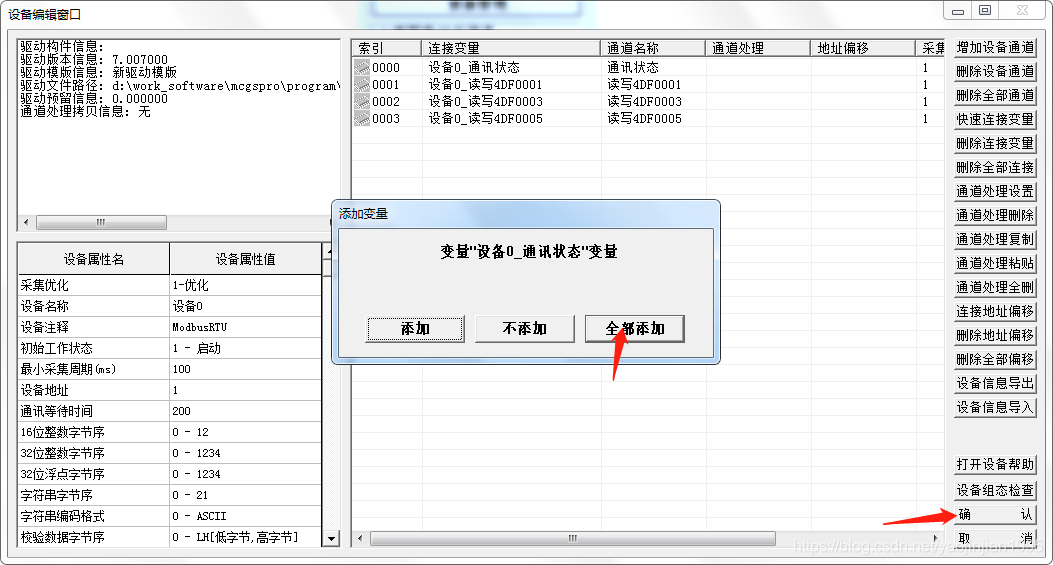

 点击确定，选择全部添加。

变量添加完毕，我们返回工作台。

③实时数据库

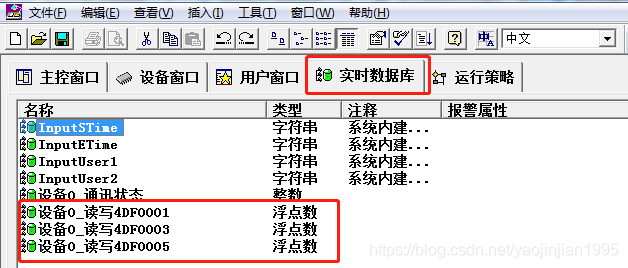

实时数据库，就是管理变量的地方，这里的变量可以是自定义的变量，也可以是采集到的变量。例如我们在上面已经添加了3个通道的数据，那么，在这里就可以看到3个通道读到的值。

④用户窗口

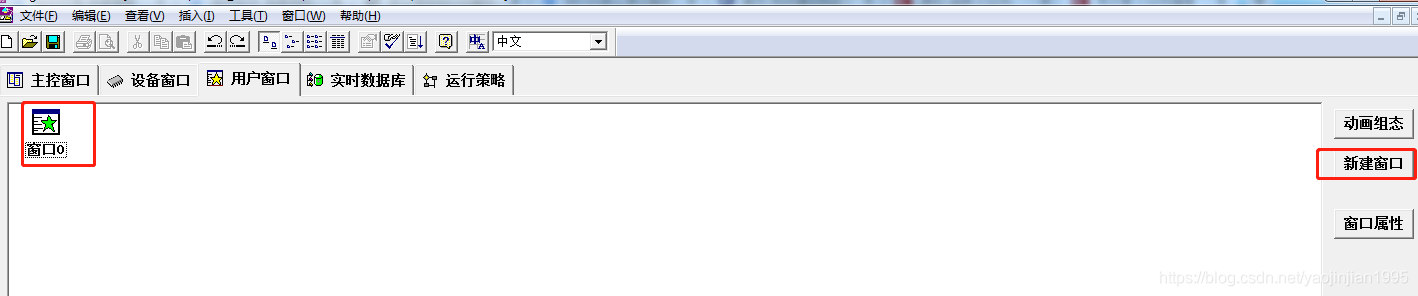

用户窗口就设计界面的地方，已经有个默认的窗口了，右键可看到窗口的信息。如果需要更多的界面交互，点击新建窗口。

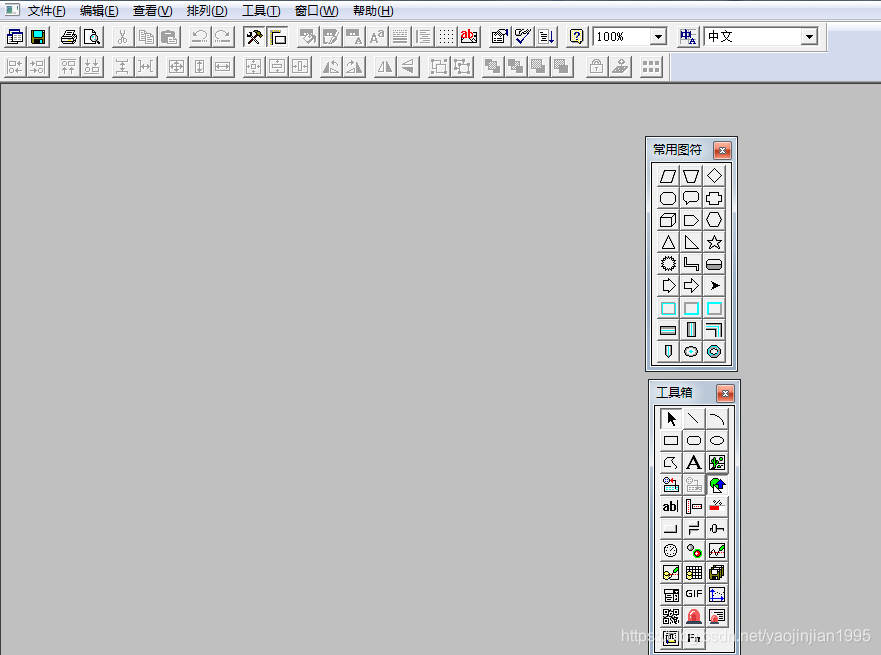

我们点击进去查看，可以看到很多设计界面的工具。这里主要介绍几个：

工具箱->位图：放置图片使用的

工具箱->标签：设计文字等

工具箱->标准按键，设计按键等

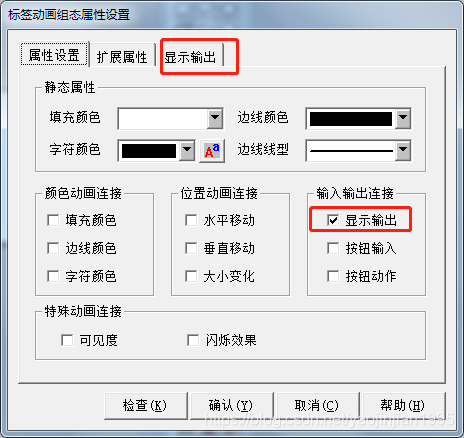

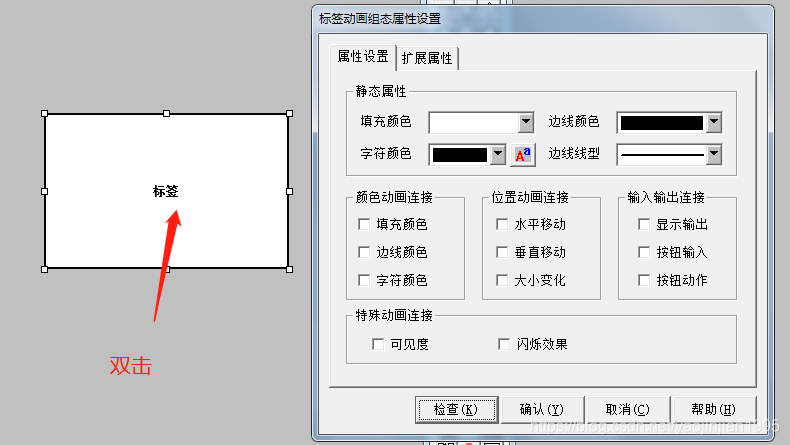

以标签为例，双击打开属性。可以看到可以设置字体的背景、颜色、大小，动作等。

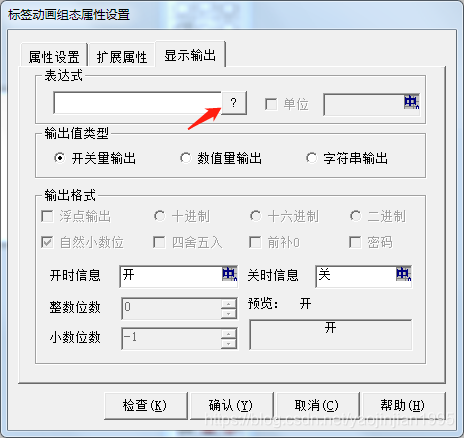

例如点击“按键输出”，会出现会出现“按键输出”的菜单栏

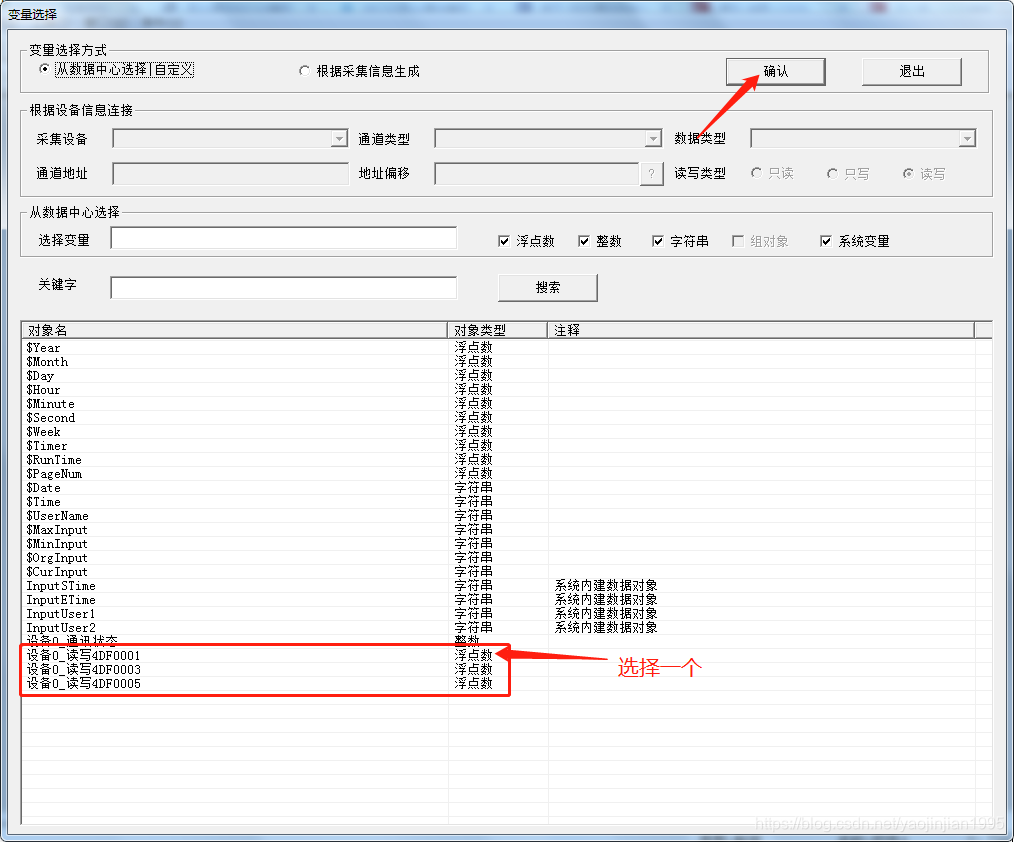

点击这个"?"号，把我们刚刚的通道变量连接进去

 Tips: 系统提供了几个默认对象$Year $Month...：年月日时分秒；$RunTime：运行时间；$Date：当前日期；等等供你使用。

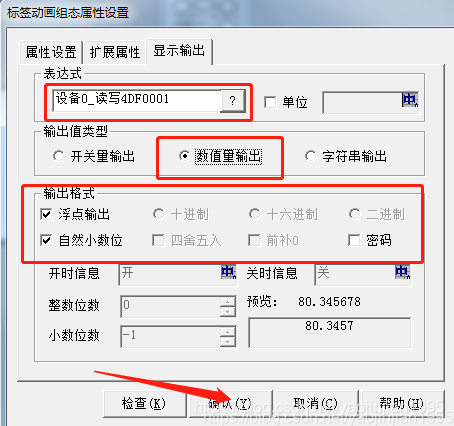

设置相关属性：

完成，那么变量4DF0001就连接到标签上了，便签的值会随着变量4DF0001变化而变化。



三、本机调试与U盘包制作

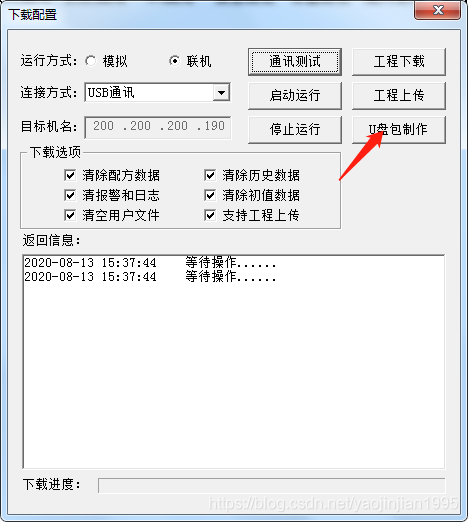

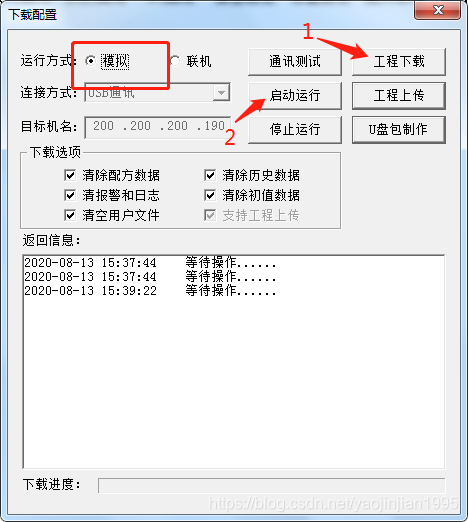

点击菜单栏【工具】->【下载工程】

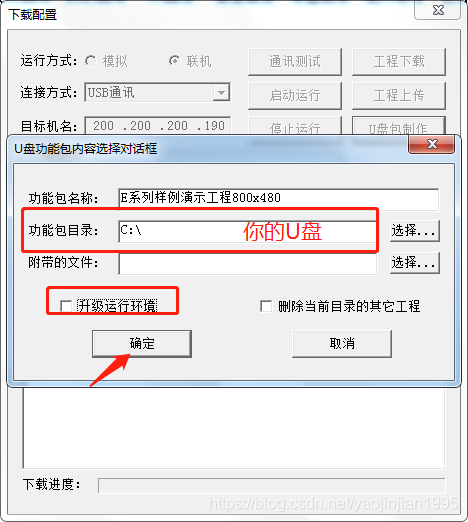

①U盘包制作

②本机调试



四、重要提示

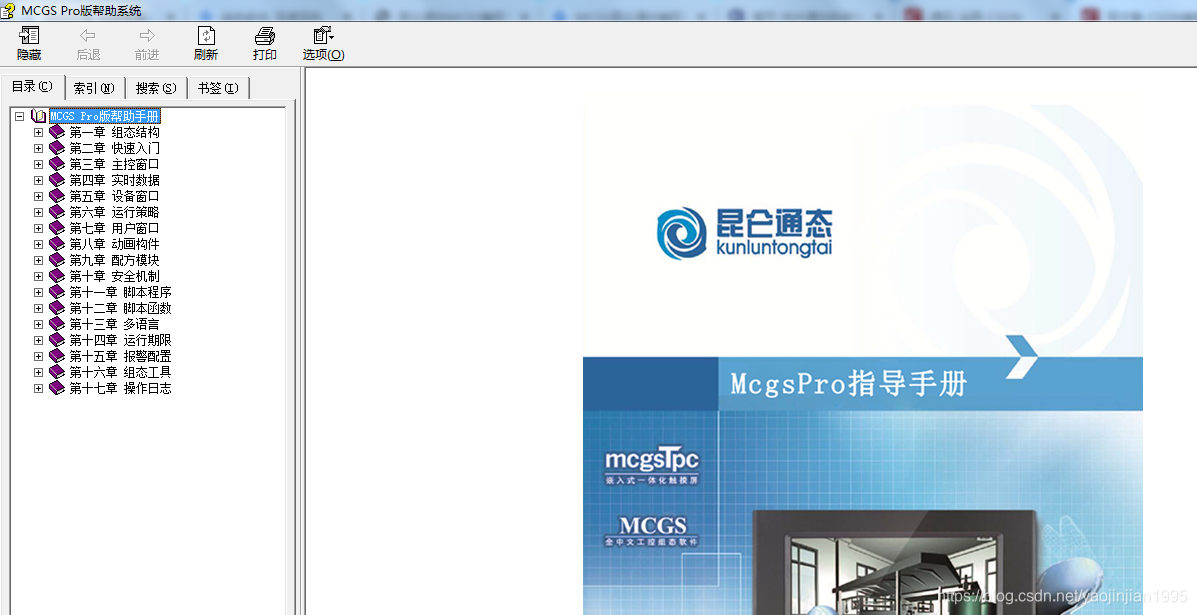

1. 组态环境基本概念和框架，函数等，可以通过 [MCGS Pro版帮助系统] 查看。点击菜单栏【帮助】->【帮助】会弹出。

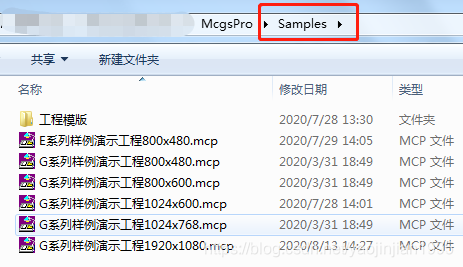

2. 可以参考昆仑动态提供的Demo设计，里面基本的流程和使用方法都很完善，在软件的Samples里。
