在寒冬季节，暖手宝成为了许多怕冷的人们的必备神器！暖手宝的出现给我们的出行带来了极大的便利，一方面可以给我们带来温暖，另一方面可以维持我们手机的电量。那么接下来就给大家分享一下这款运用了FP6276B升压芯片和充电管理芯片FP8207的暖手宝带充电宝功能的应用案例吧！
一、暖手宝的组成
暖手宝主要由聚合物鲤电池、电路板、LCD显示屏、发热片、按键、TYPE-C口，USB口组成。

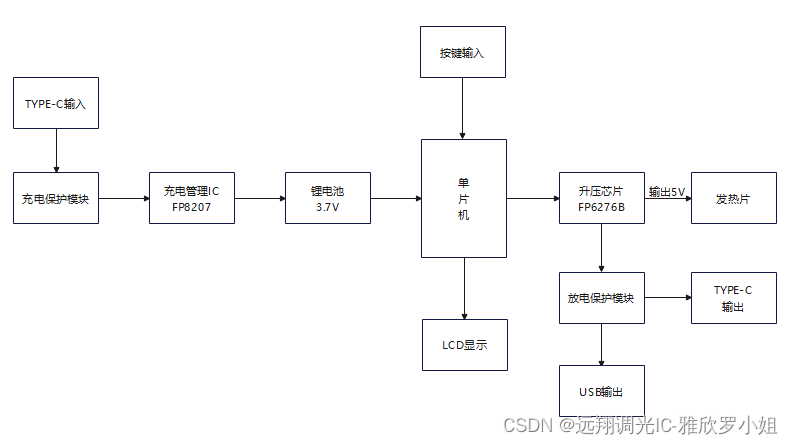

图 1 暖手宝框架流程图
二、FP6276B电源升压芯片优势
接下来给大家分享一下我们的这颗电源升压芯片。FP6276B是台湾远翔设计生产的一颗同步、升压、稳压，内置MOS的电源管理IC。它之所以能广泛作为暖手宝的升压芯片，有着它独特的优势，其中同步所带来的优势是效率高。对于这种发热装置而言，升压效率高，就可以很快速的制热，给整个暖手宝装置都提高了效率。另外我们知道暖手宝以“小巧”，“便携式”著称，所以它的外围电路不能过多，以至于其PCB板的面积不会太大。

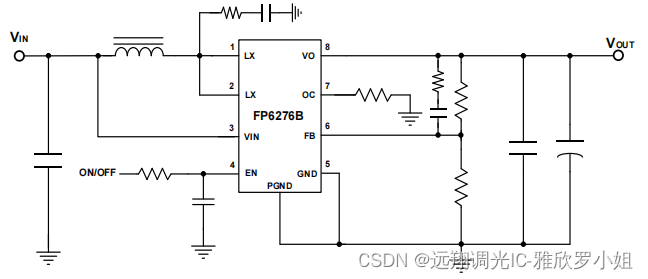

图 2 FP6276B电路图

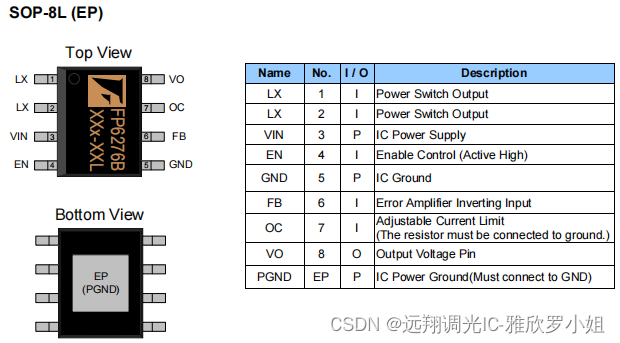

图 3 FP6276B引脚图
从此电路图中我们可以看出FP6276B的外围电路简单，元器件少，是作为暖手宝这种小巧产品升压的不二选择！另外我们还可以从电路中知晓，FP6276B带限流引脚，这样可以更好的保护芯片自身和整个完整的电路，EN使能引脚具备完全输出关断的能力。
FP8207同样也是台湾远翔设计生产的一款14个引脚充电管理IC，充电电流由外部电流感应电阻器进行调节，在充电方面可以分为三种模式：涓流模式、定电流模式、定电压模式。其控制回路可以对来自电源转接器的输入电流进行限制，这可以保证电路可以正常工作的同时还可以让电池以最高速率进行充电，不会超出充电器的承载能力。同时FP8207还集成了多种保护机制：过温保护、过压保护、过流保护、电池的温度监控。

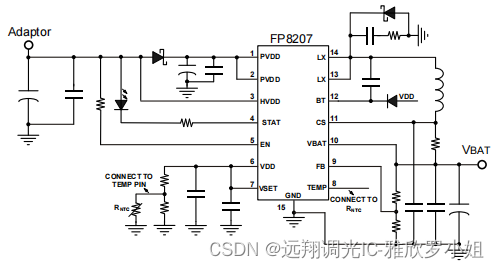

图 4 FP8207电路图

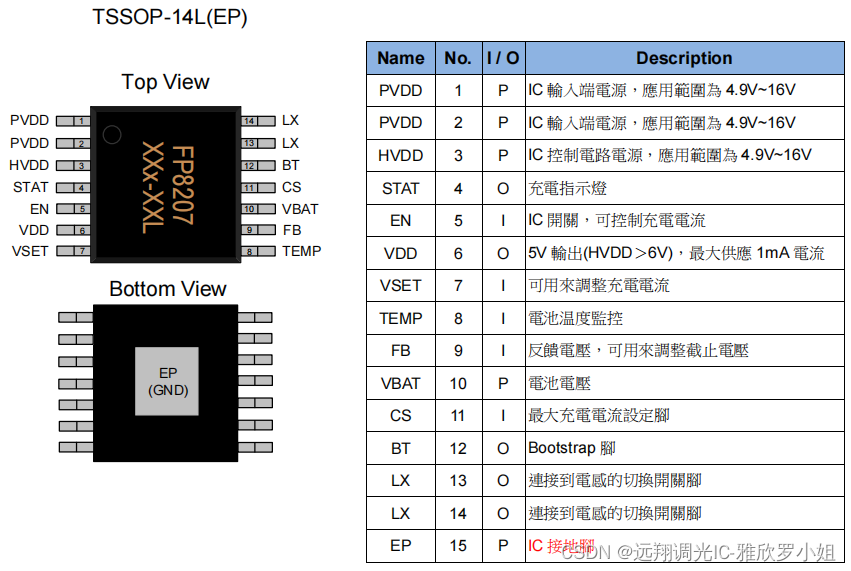

图 5 FP8207引脚图
四、FP8207充电模式介绍
FP8207可以利用EN使能引脚来设定充电电压进而调节充电电流，可以有效避免输入端功率输出不够而导致停止充电。
图 6 FP8207充电模式图

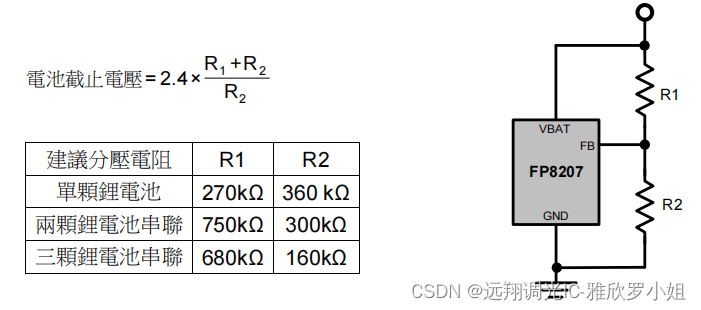

另外FP8207中FB引脚内部的参考电压为2.4V，可由外部分压电阻进行设定电池的截止电压，可参考一下计算公式：

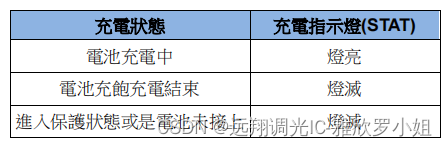

FP8207还具有充电指示灯进行显示：
应用市场展示

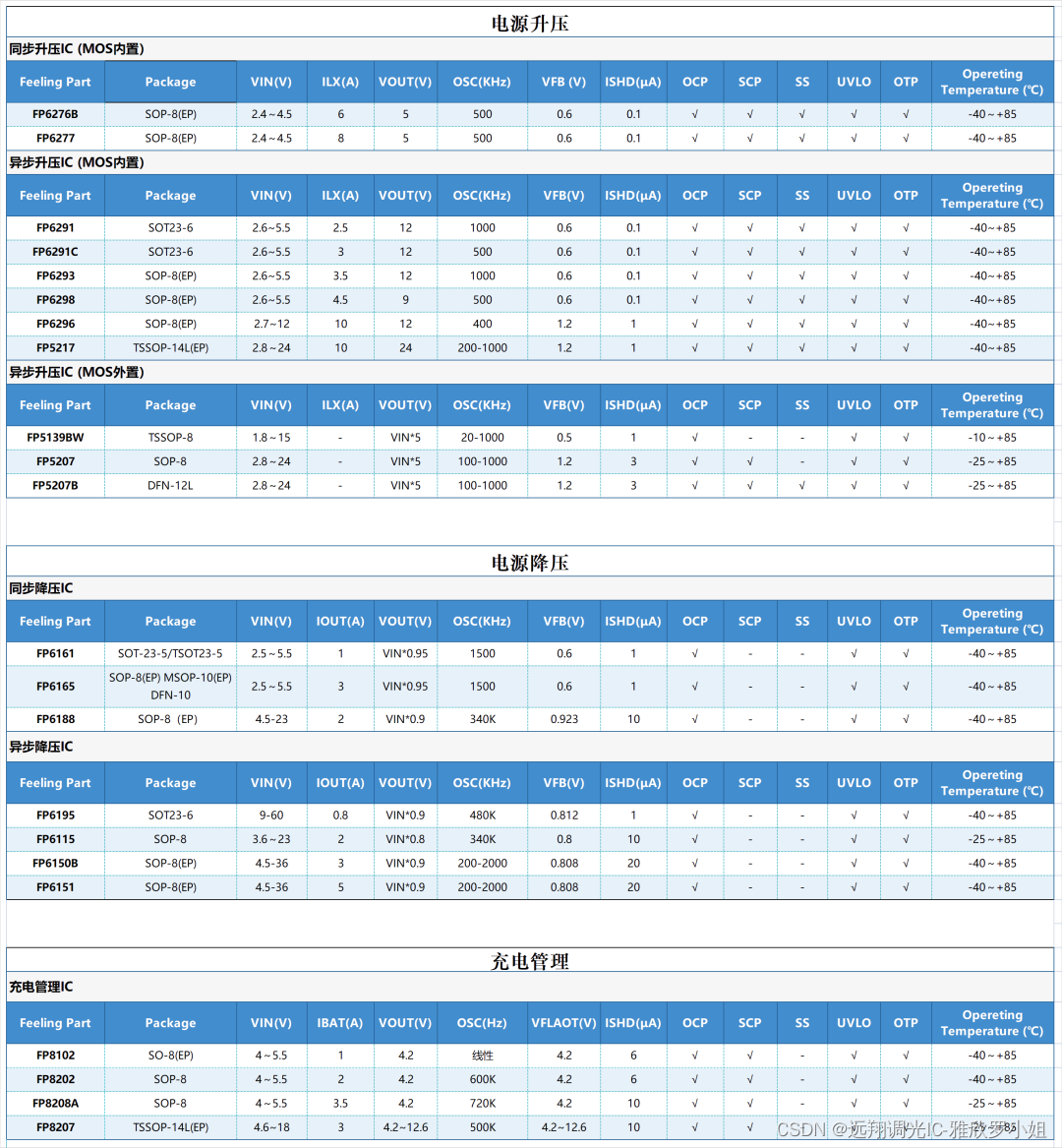

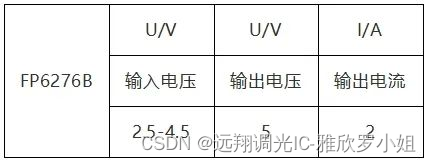

产品选型表参考：
