【小风扇/移动电源升压芯片方案】FP6291是一款异步内置MOS管升压恒压芯片 小封装（SOT23-6）设计简单外围器件少

芯片概述
FP6291是一款异步内置MOS管升压恒压芯片，与肖特基和电感形成回路组成升压架构；

工作电压2.6-5.5V，可适用已单节电池和5V供电升压；
恒压基准（VFB）为0.6V±2%，误差小提高输出的准确度；

输入限流（OC）可调为0.5-2.5A，可根据需求改电阻值调整限流点。

芯片特点
效率高达87%以上 输出电压最高12V
芯片关机功耗低于1uA 芯片工作电压2.6-5.5V
恒压基准值为0.6V±2% 固定工作频率1MHz
输入具有可调过流保护（OCP）
芯片输入低压保护（UVP）
芯片具有过温保护（OTP）

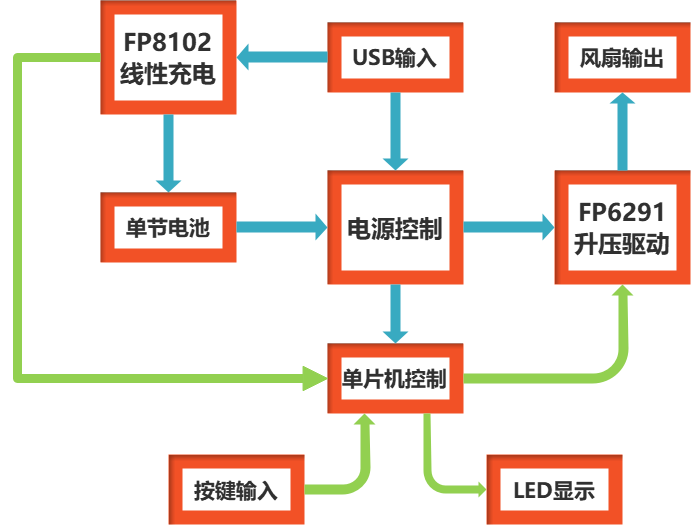

产品架构

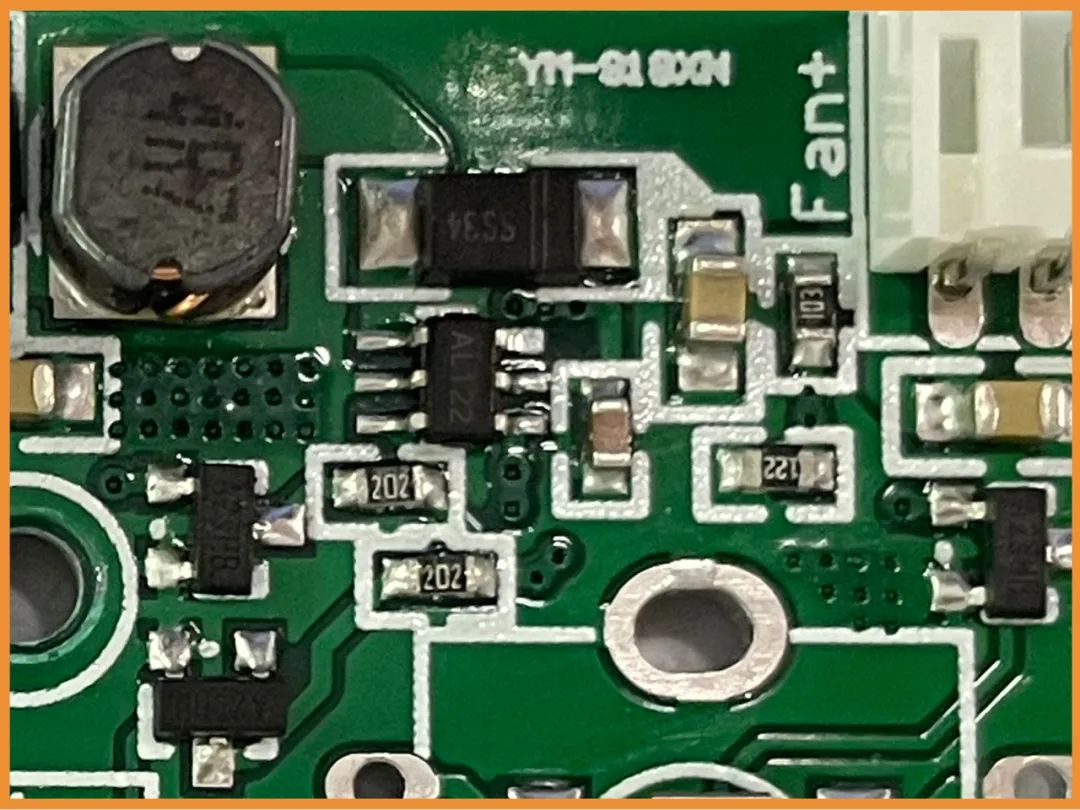

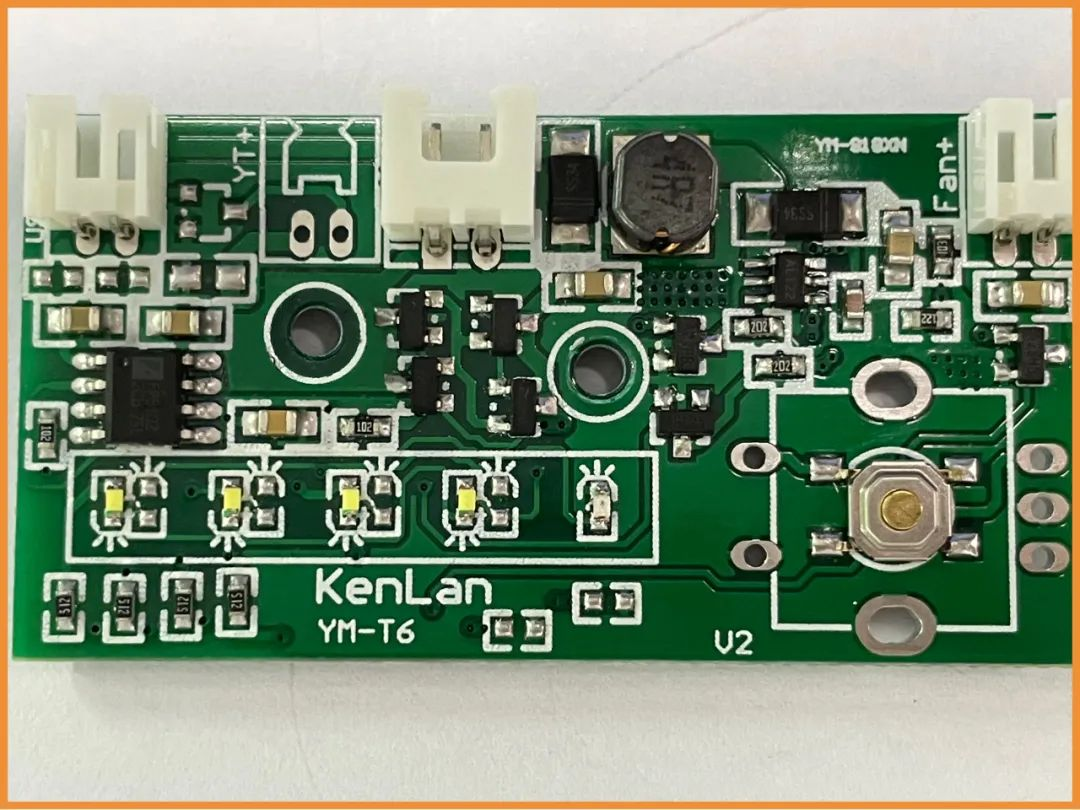

主板图片

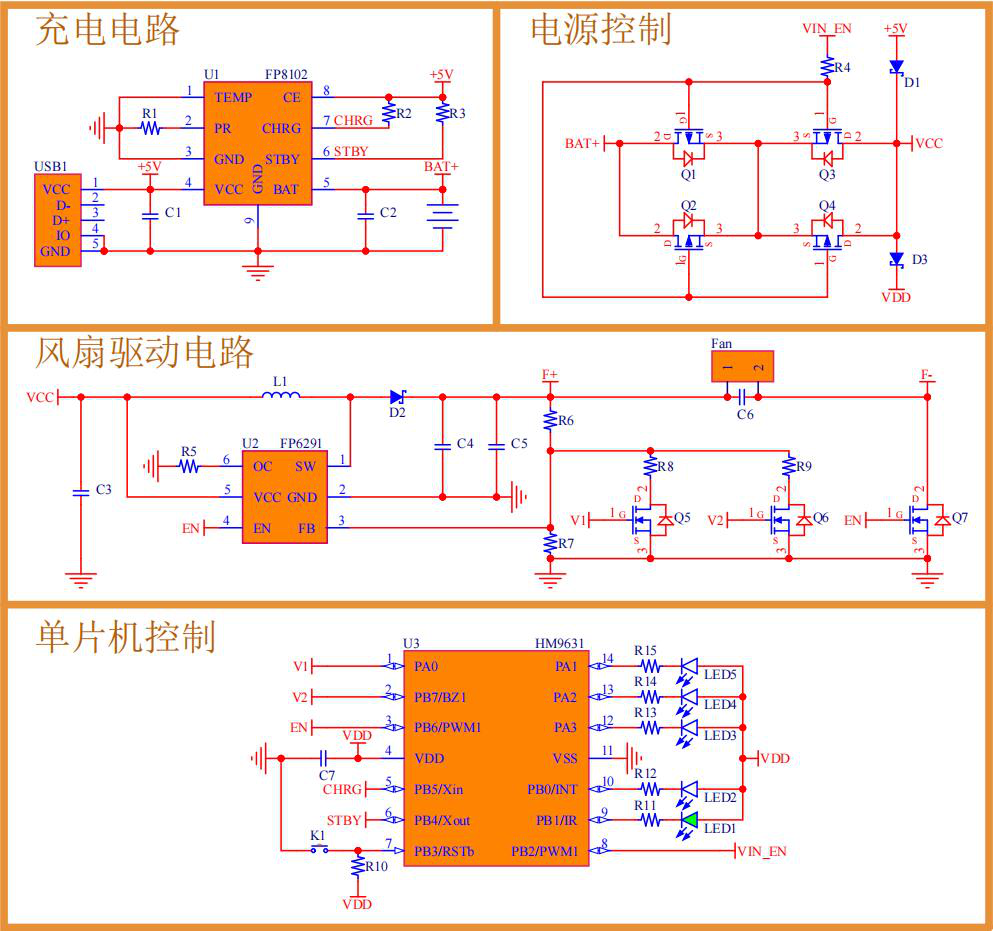

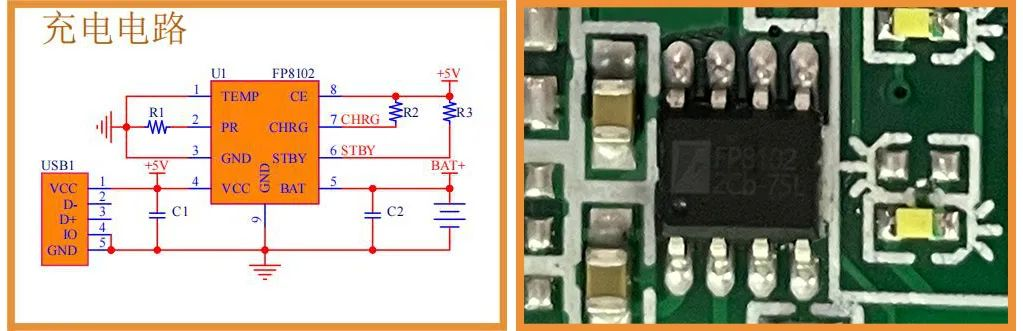

充电电路

FP8102是1A线性输出给电池充电

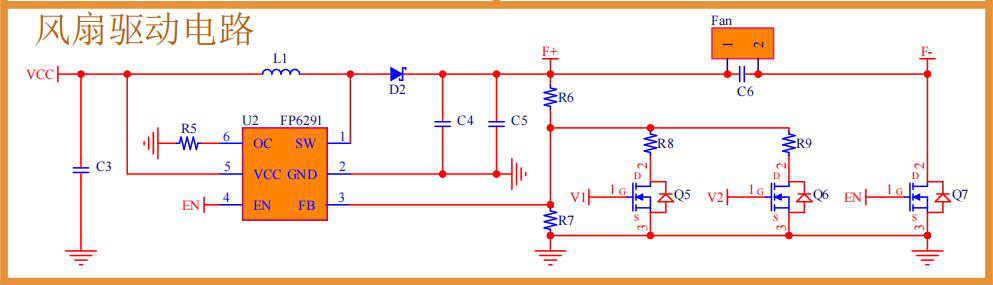

风扇驱动电路


FP6291主要将电池电压或者USB-5V升压到5.6V-8.7V-11.7V三挡电压分别驱动风扇

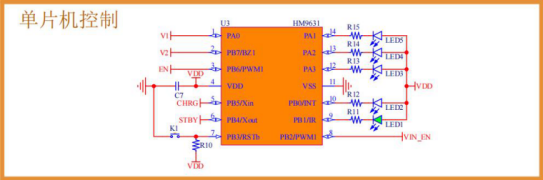

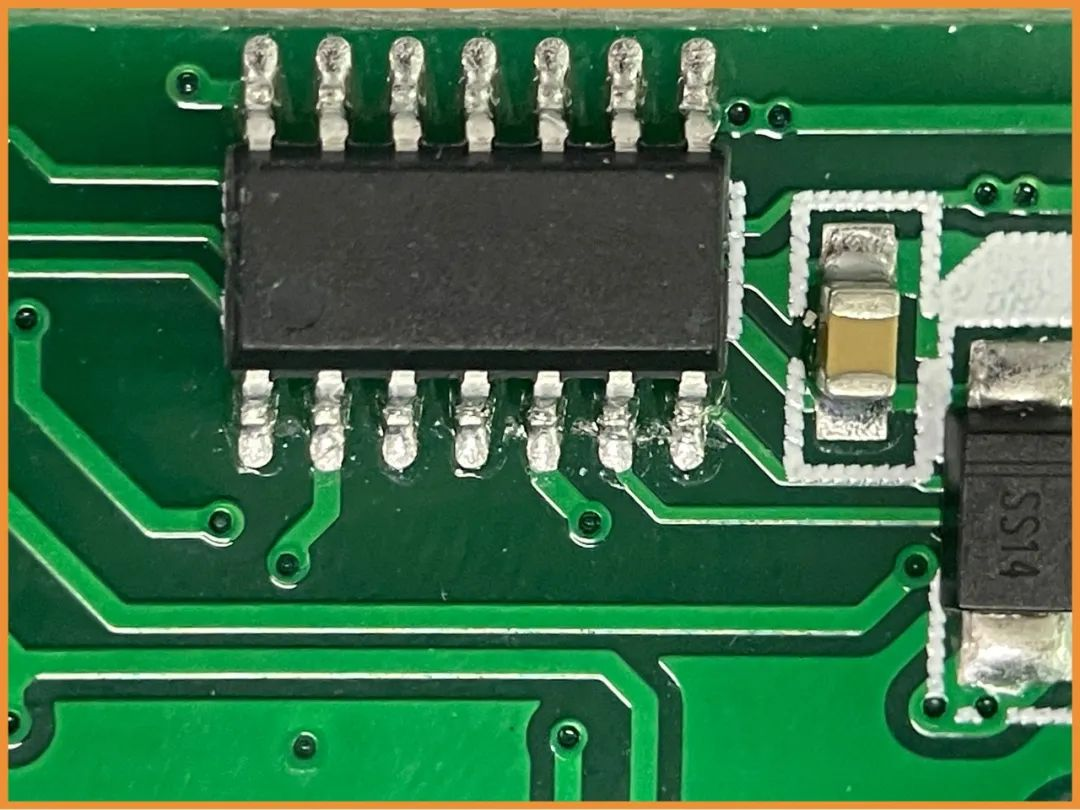

单片机控制


HM9631为主控芯片，控制FP6291升不同电压给驱动风扇，实现不同转速的档位，以及检测FP8102的充电状态和LED显示的功能

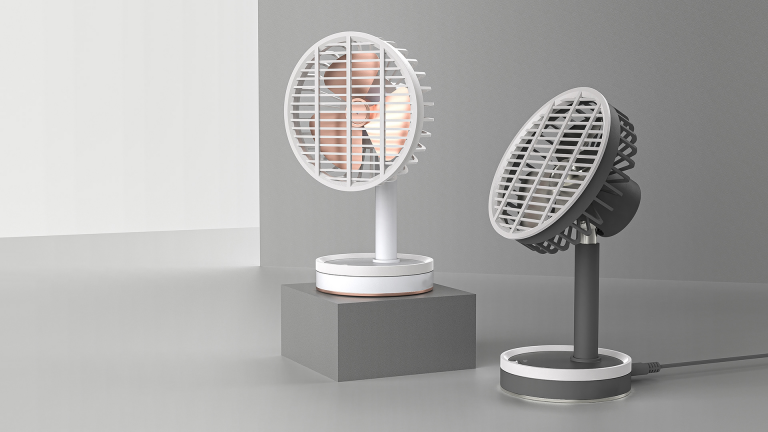

产品图片

远翔各型号应用分类：
降压芯片：FP6161，FP6188，FP6150B，FP6151。
升压芯片：FP5139，FP5207，FP5217，FP6291，FP6293，FP6296，FP6298，FP6276B，FP6277。
移动电源应用：FP6291，FP6296，FP5139，FP6276B，FP6277。
DC直流风扇应用：FP6291，FP6293。
蓝牙音响应用：FP6291，FP6298，FP6296。
高功率拉杆音响应用：FP5207，FP5217。
锂电源线性充电芯片：FP8102
同步PWM充电芯片：FP8207，FP8208A
LED驱动：FP7208，FP7209，FP7122，FP7123，FP7125，FP7126，FP7127，FP7128，FP7195，FP7102，FP7103，FP8103。
电流检测与运放：FP130，FP135，FP136，FP137，FP103。
