DC-DC的开关原理

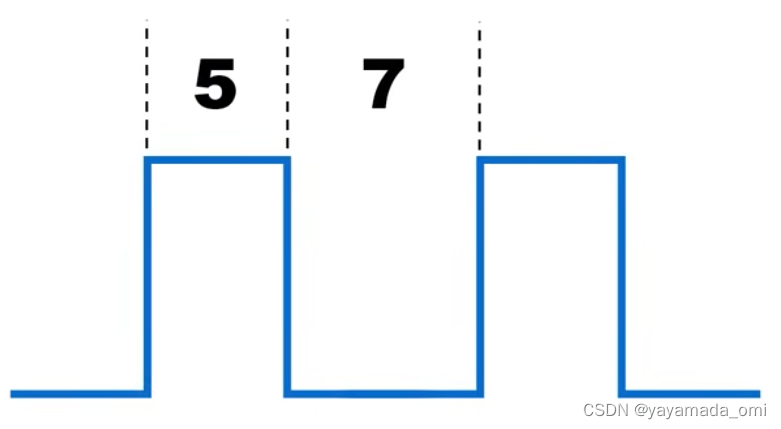

        通过不断开关电路上的MOS管，获得一个周期性的方波，计算高电平与低电平的比例。例如：12V转5V，高低电平比例就是5：7。

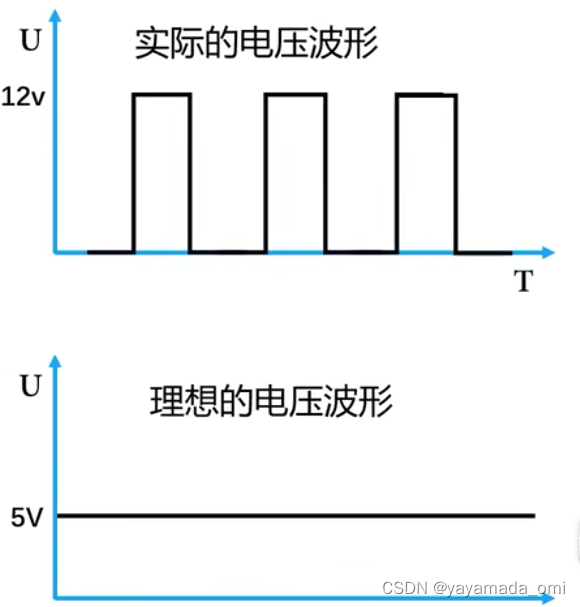

        这样子得到的波形为一个变动的高低电压，而我们理想的波形是一个稳定的一个电压。所以我们需要下一步需要做的就是滤波。

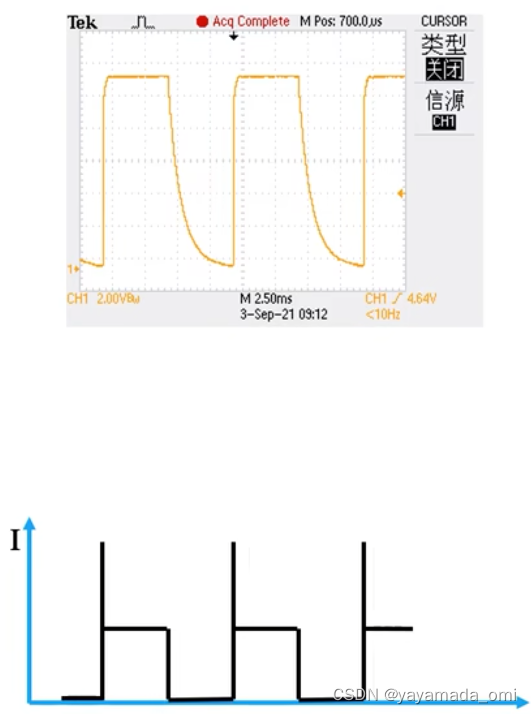

        根据电容电压电流公式，I=C*du/dt。当电容两端电压发生突变，这个dt就会无穷小，电流就会变得无穷大。所以电容两端电压不能突变。

        如何抑制这个电流？

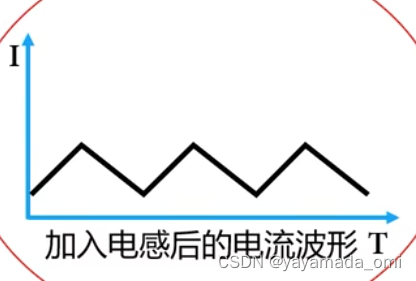

        加上电感就能够给稳定的电流让电容充电。但是电感有一个毛病，电感两边的电流不能突变。

        刚才说到电感两边的电流不能突变，如下图所示。MOS管关闭的时候，电感的一端就会悬空，电流就会发生突变，这样子是不行的。

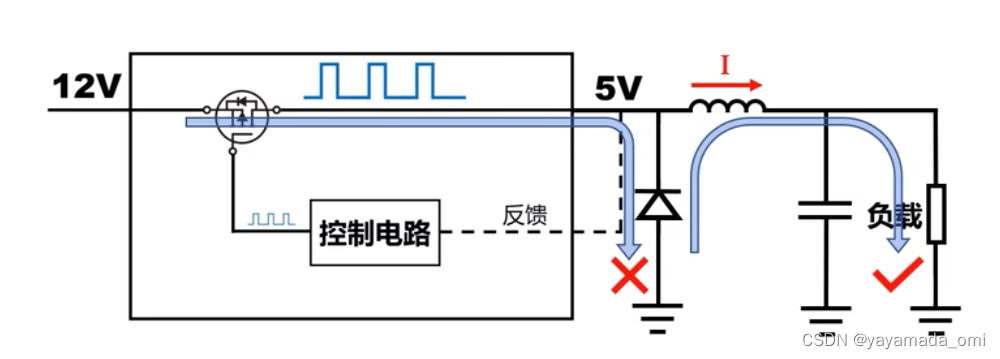

         那么我们要再添加一个回路给电感续上电流，这个回路中二极管也叫做续流二极管。

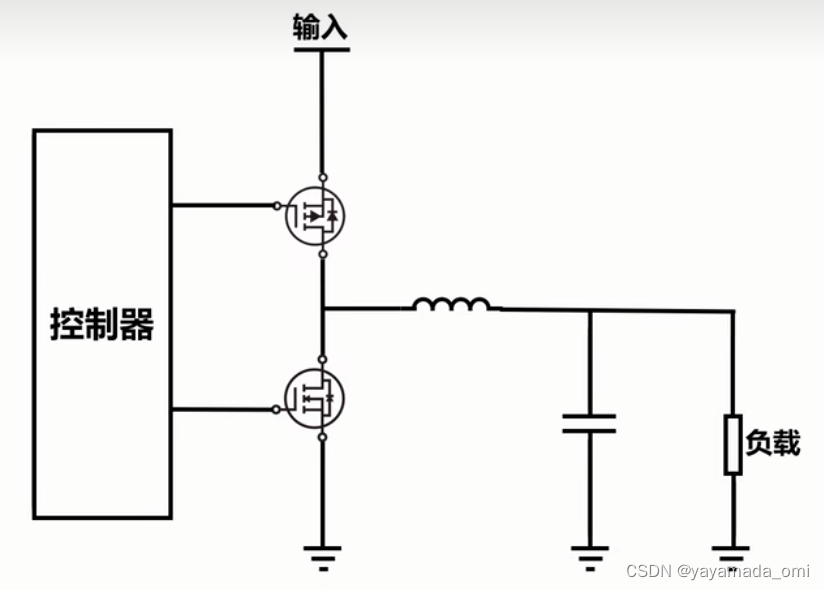

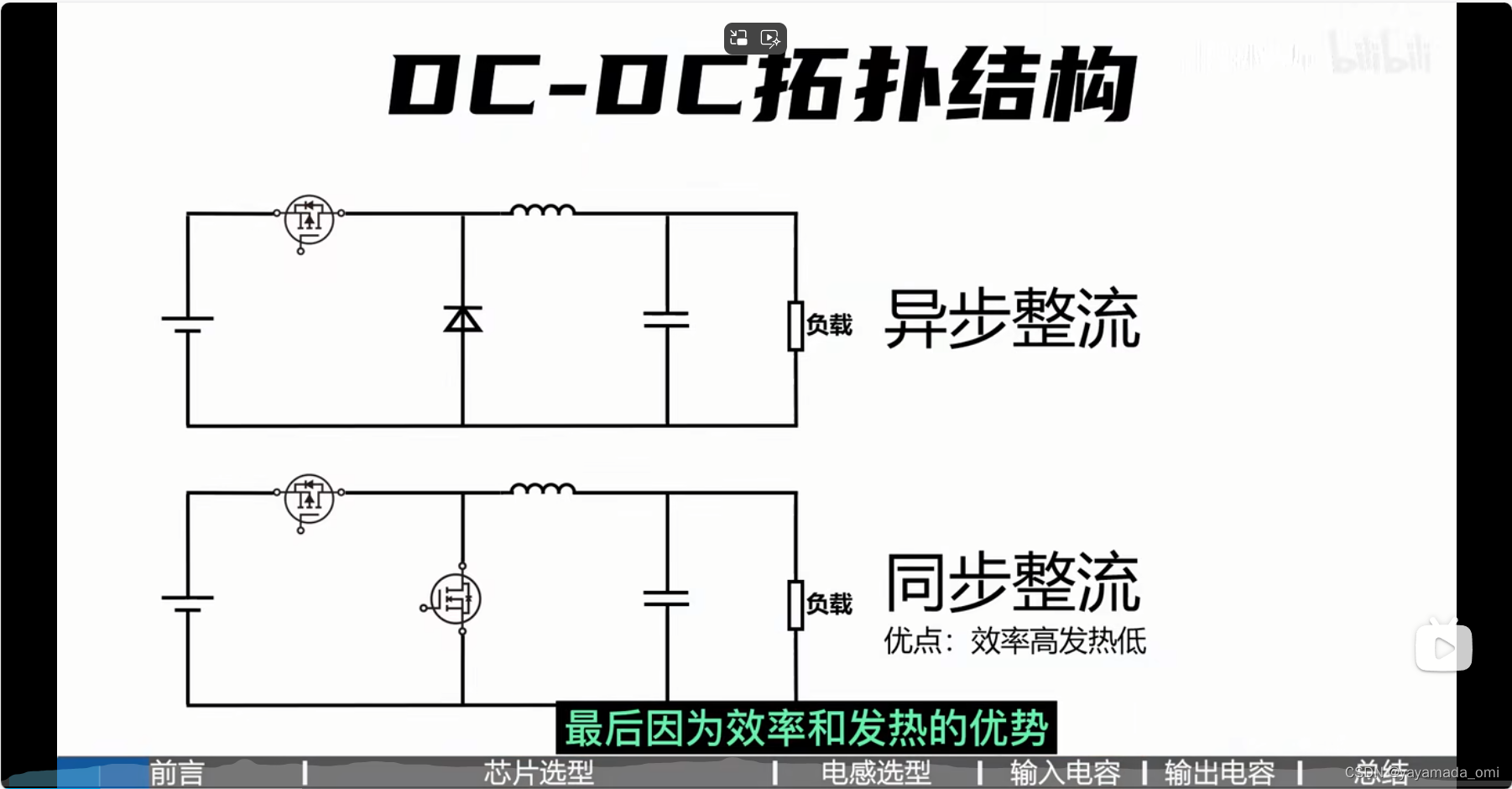

        那么根据DC-DC的工作原理，我们就可以得到开关电源DC-DC的拓扑结构。同步整流电路（整流芯片）比异步整流电路（二极管）效率高、发热低。

DC-DC开关电路的物料选型

        根据同步整流的优势，我们选择了同步整流芯片。同步整流芯片根据输出电流大小可以分成两种，一种是converter（转换器），内部集成了2颗MOS管，用于输出小于5A的场景。另外一种是controller（控制器），内部不集成MOS管，需要用户自己添加MOS管，应用于输出大电流的场景。

        因为输出小于5A的电流，所以我们选择converter这一类的同步整流芯片。那么我们就只要确定四个物料的选型：输入电容、主芯片、输出电容、电感。

芯片选型

        芯片选型一般要从官网入手，打开MPS官网。选择产品->开关变换器和控制器->降压->转换器->输入电压选择20V-29V，初步筛选出来合适的芯片。

MPS| Monolithic Power Systems 芯源信息咨询（上海）有限公司

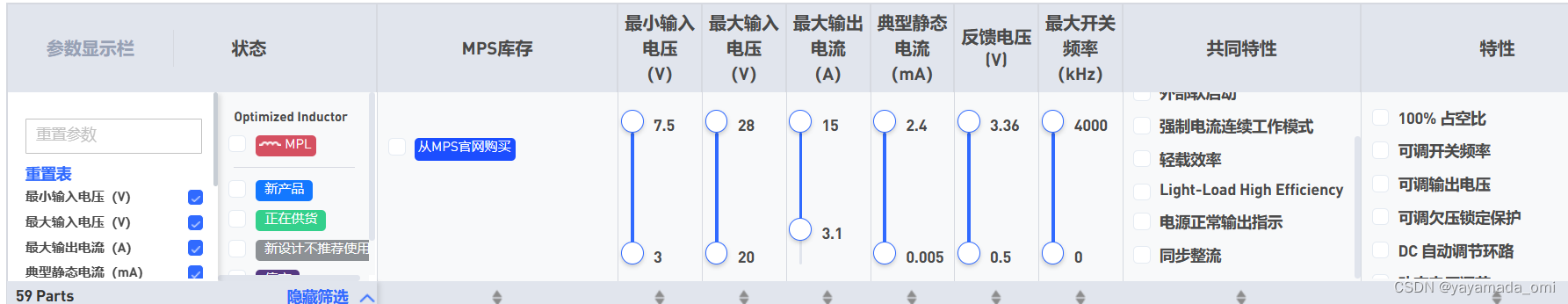

        接下来进一步进行筛选芯片，最大输出电流调为3A，典型静态电流、反馈电压不考虑，开关频率（Fsw）这是很重要的一个参数，影响其他三个元器件的选型，也影响到输出纹波的大小。封装不选择QFN，其余都选上。（QFN因为太难焊接，新手不好焊所以就不勾选）

        典型静态电流：输出电流为0时芯片本身消耗的电流，一般低功耗场景下考虑。

        最大开关频率：好处开关频率越高，输出纹波越小、选用更小的电感、选用更小的电容。坏处EMI变差、开关损耗增加。一般选择500K-1.5M的开关频率。

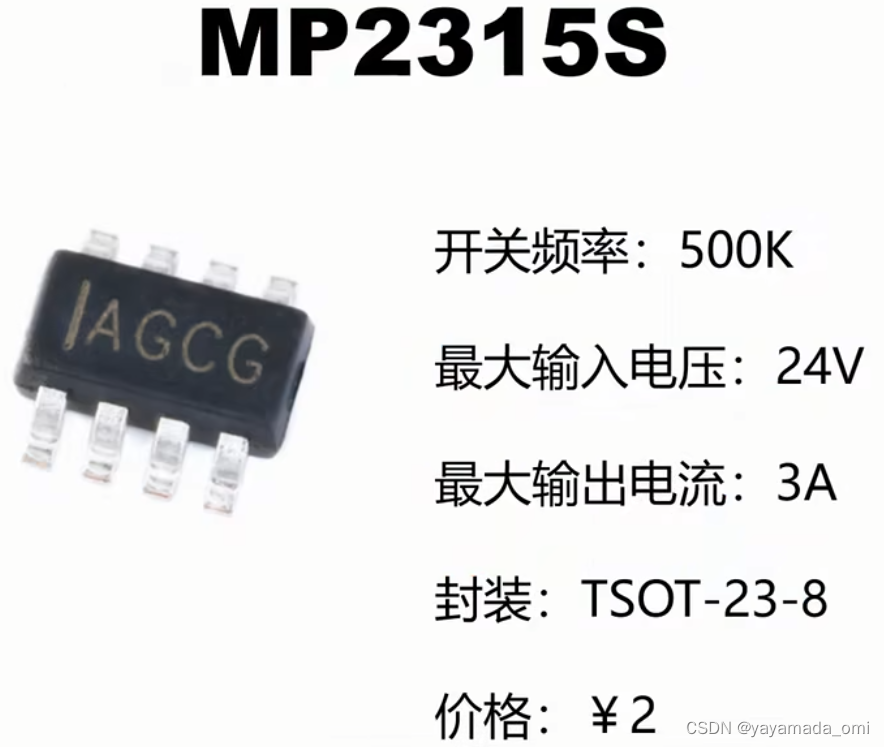

        对于购买芯片主要针对企业大客户，个人购买的话这也是一个要考虑的因素。因为MPS2315比较好买到，所以选择这个芯片。

电感、电容选型

        打开芯片数据手册，可以看到电感、电容的参数。手册里面虽然有具体的一个参数，但这里还有地方给出了更详细的选型说明。

        对于电感来说，注意两点。

        第一点：电感感值越大输出纹波越小 。

        第二点：流过电感的点流要小于电感的饱和电流。

        具体感值通过这个公式计算:

        其中，ΔIL等于30%-60%的最大输出电流。

        什么是电感的饱和电流？

        简单来说就是随着电感上电流的增加,电感的感值会减少，当感值减少导一定程度，我们就认为这个电感饱和失效了，此时的电流就为电感的饱和电流。选择多大饱和电流的电感可以通过公式就行选择。

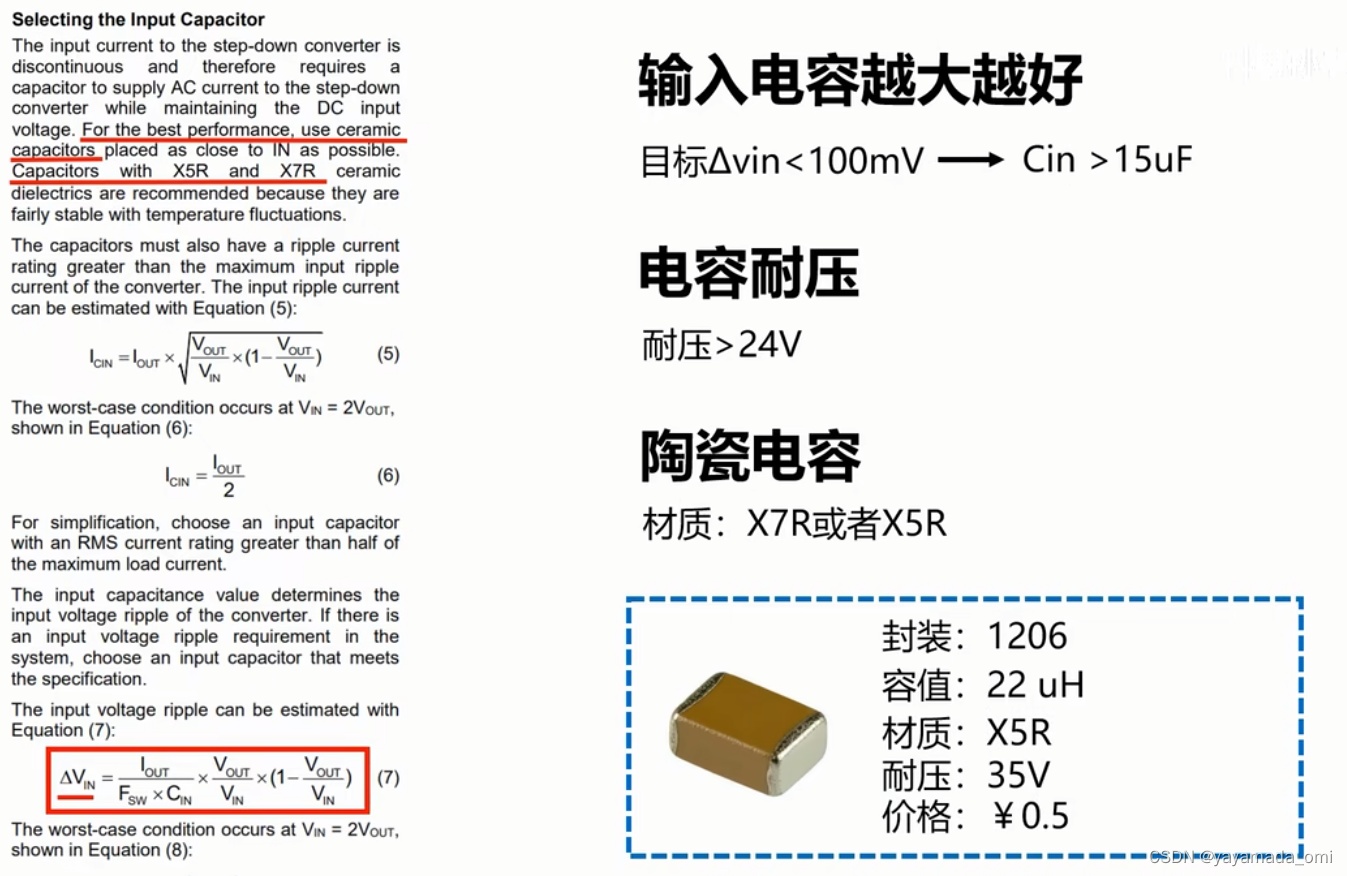

         对于输入电容来说，要注意三点。

        第一点：输入电容越大越好

        第二点：输入电容耐压要大于输入电压

        第三点：输入电容建议选择陶瓷电容，材质X7R或者X5R。这种材质受温度影响小。

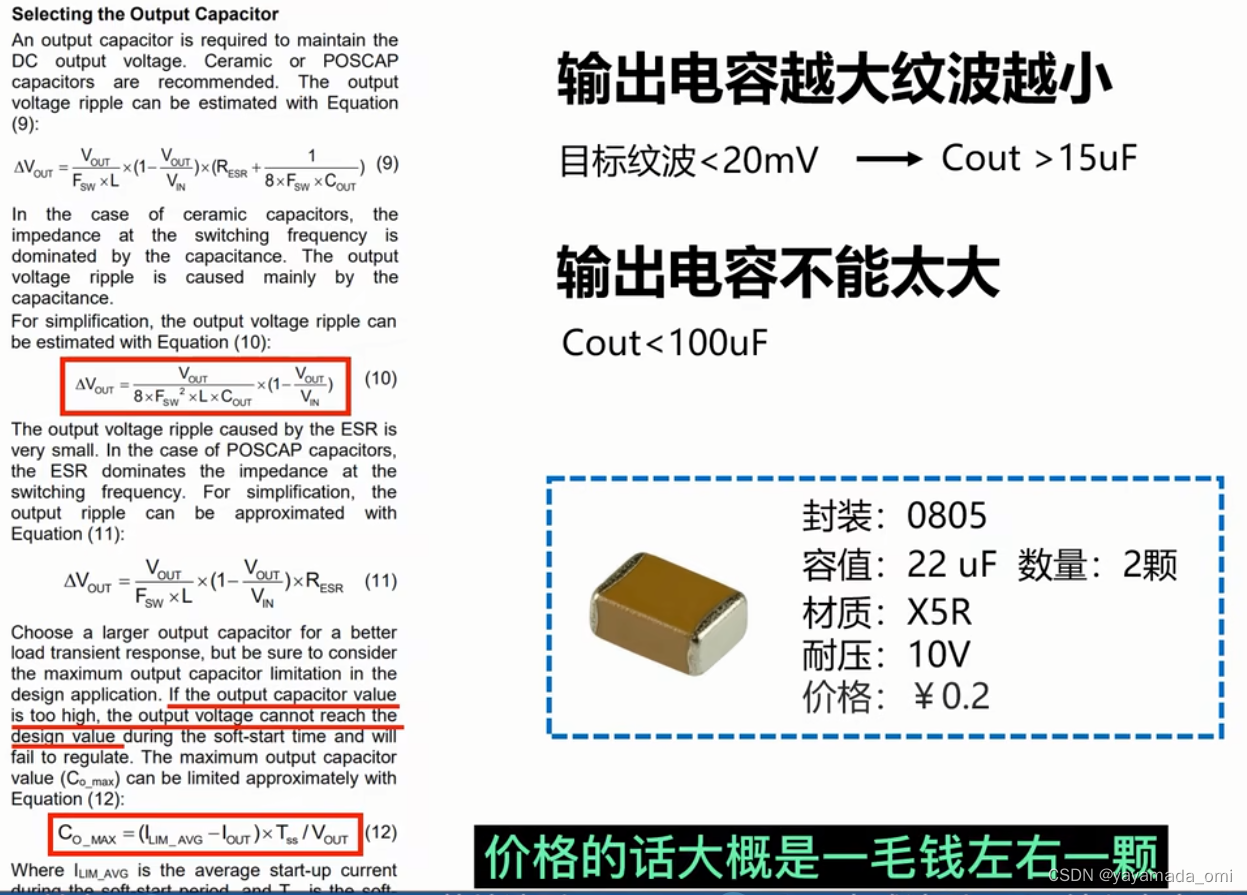

        对于输出电容来说，要注意三点。

        第一点：输出电容越大，纹波越小。

        第二点：输出电容不能太大，否则容易触发过流保护。

        这样子，我们就选好了这四颗物料的型号。 接下来就是布线Layout了。布局Layout的规则也是需要注意的，这个我们下节再继续。
