段式液晶结构你了解多少？

关注+星标公众号，不错过精彩内容

来源 | 电子电路

液晶屏现在在很多电子产品上都可以看到，液晶屏的种类也很多，有TN型、HTN型、STN型、FSTN型、TFT型等众多类型。

▲ 反射式TN型液晶结构图

简单的说，液晶屏是在两块平行板之间填充液晶材料，通过电压可以用来改变液晶材料内部分子的排列状况，以达到遮光和透光的目的来显示深浅不一，液晶屏功耗很低，因此倍受消费者的青睐。

这次我们就来了解一下段码液晶吧，也叫段式液晶，是液晶产品中最基本的一种，段式液晶刚开始应用时候，主要是替代LED数码管，它对比数码管功耗要低很多。

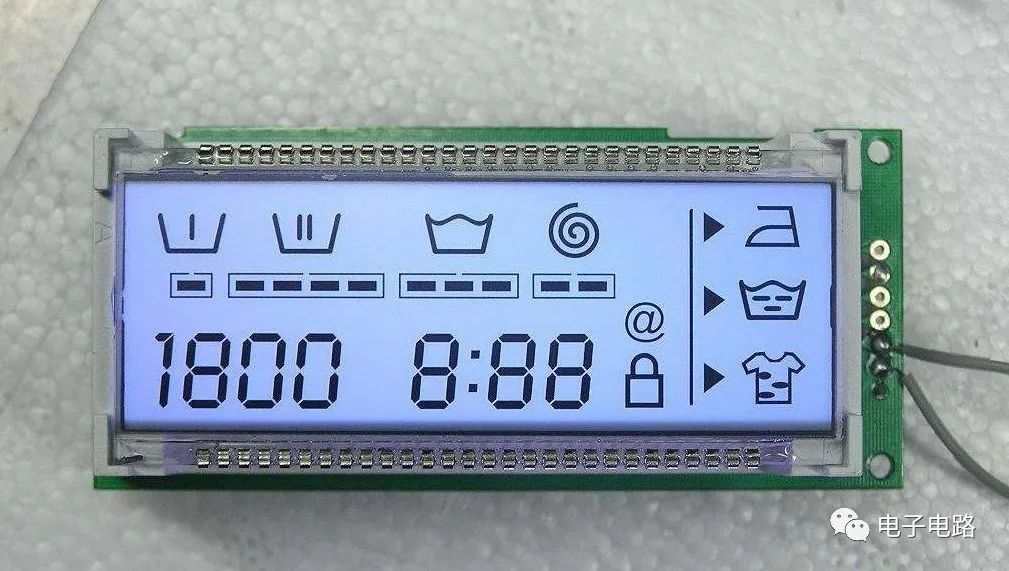

▲ 段式液晶

段式液晶的像素排列和外形上很自由，最普遍的就是类似数码管的字段，当然，段式液晶也可以做成任意形状，比如图案、文字等。

段式液晶有三种显示方式，反射型、透射型、透反射型。反射型段式液晶的底偏光片后面加了一块反射板，一般用在光线良好的环境。

▲ 反射型段式液晶示意图

透射型段式液晶的底偏光片是透射偏光片，它需要连续使用背光源才能看清显示的内容。

▲ 透射型段式液晶示意图

透反射型段式液晶处于以上两者之间，底偏光片能部分反光，一般也带背光源，光线好的时候，可关掉背光源，光线差时可点亮背光源使用。

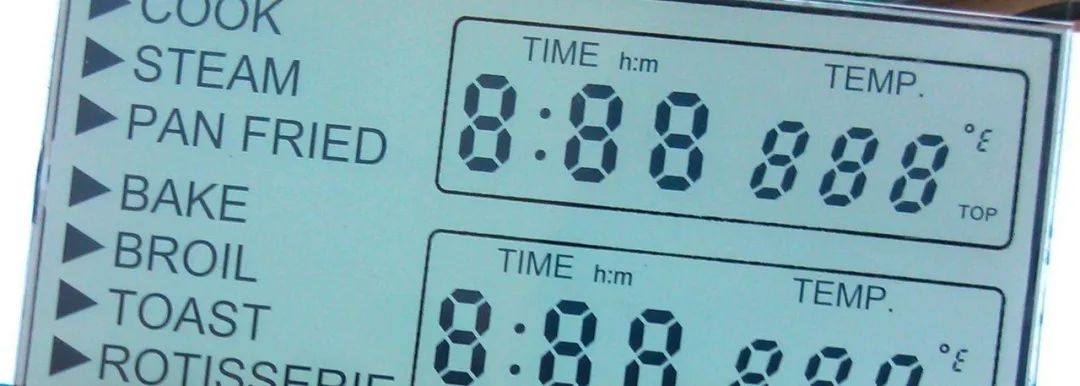

段式液晶的显示方式还分为正显和负显，正显的指白底黑字，正显在反射和透反射型显示最佳；负显是黑底白字，负显一般用于透射型，加上背光源使用。

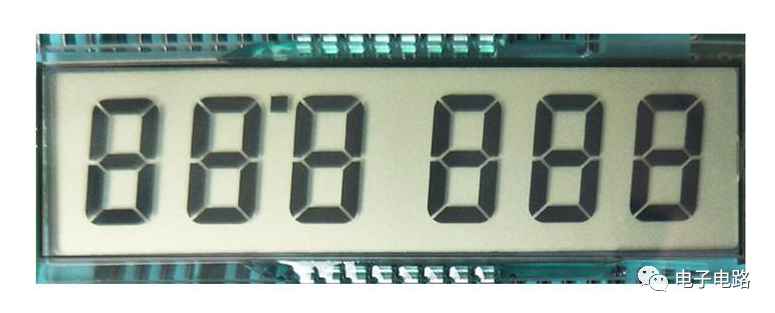

▲ 正显

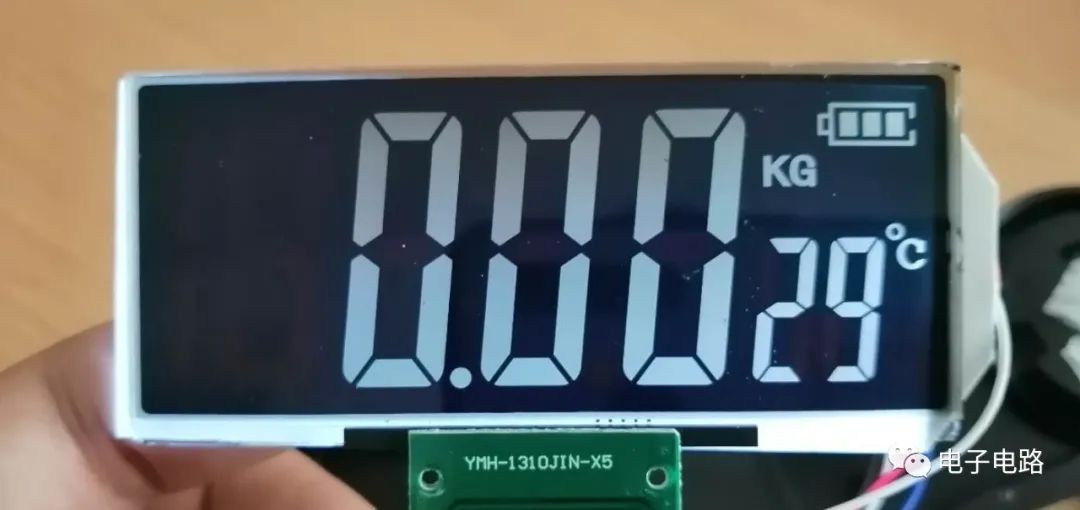

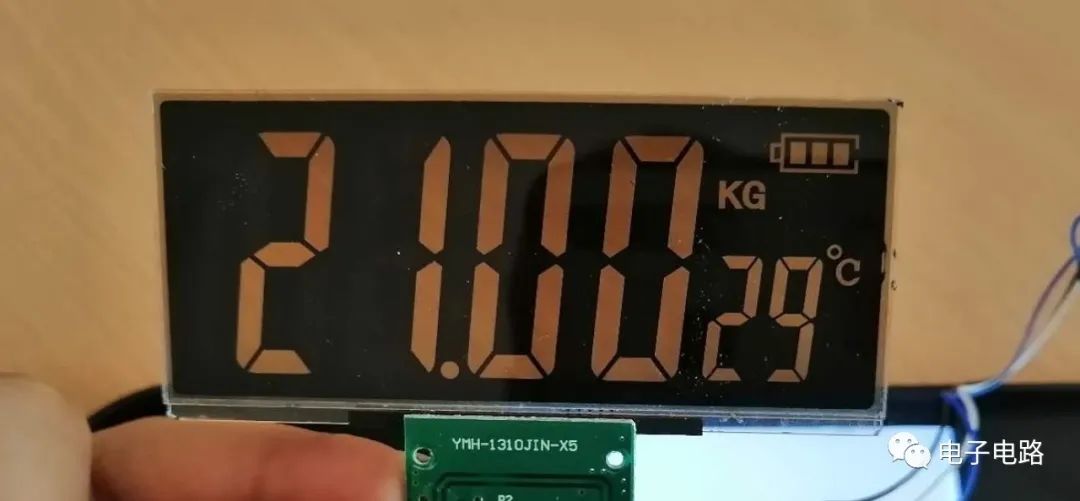

▲ 负显

段式液晶屏与电路板的连接，可通过管脚、斑马条、斑马纸等方式进行连接。

▲ 使用管脚连接

斑马条也叫导电橡胶连接器，由导电硅胶和绝缘硅胶交替分层叠加后硫化成型。导电橡胶连接器性能稳定可靠，生产装配简便高效。

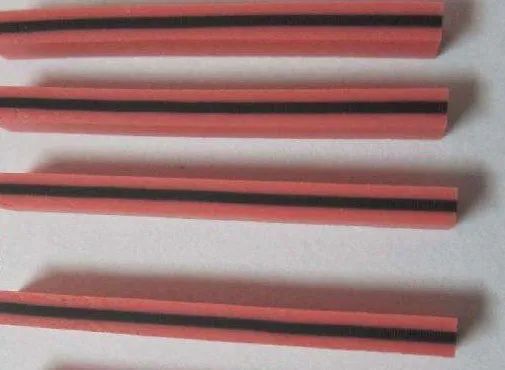

▲ 斑马条

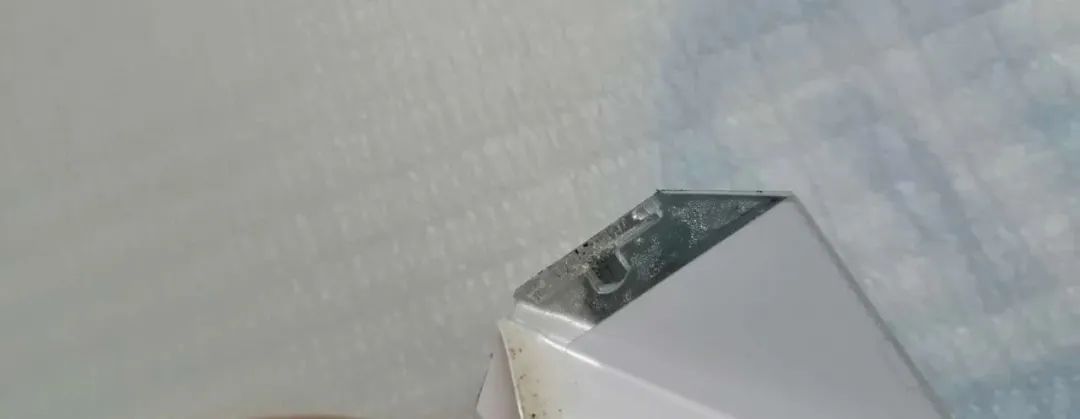

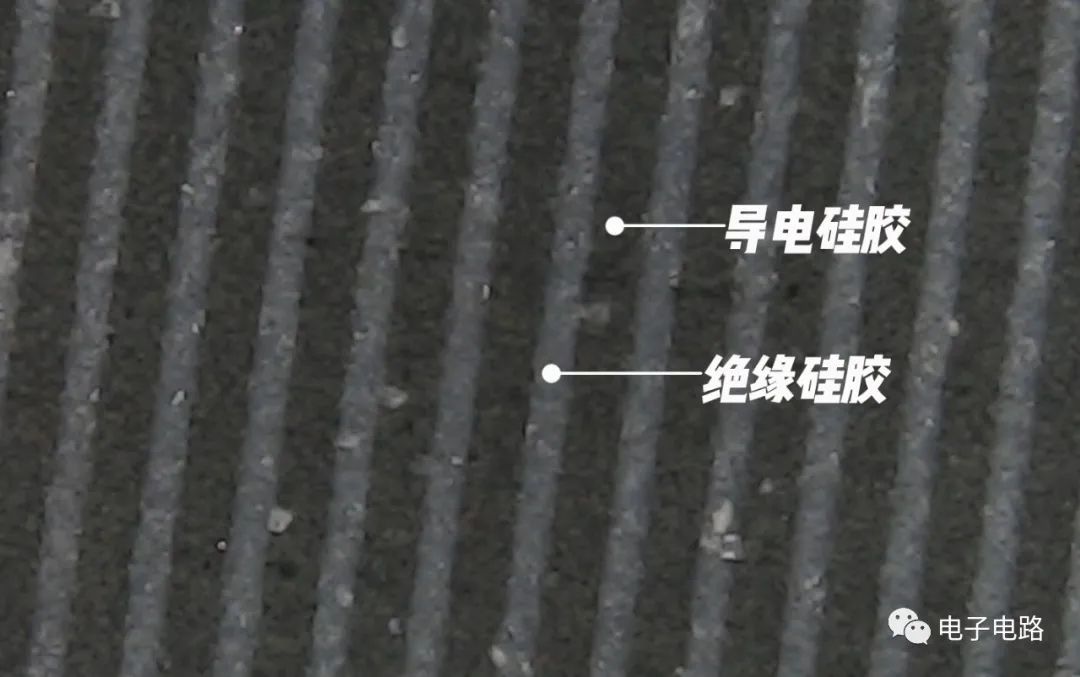

如果用放大镜子放大斑马条，可以看到下图的图片，黑色的是导电硅胶，白色的是绝缘硅胶。

▲ 斑马条放大图

斑马纸，也叫热压密封连接器，俗称导电纸，可以任意弯折、性能稳定、使用简便的新型连接传导的电子元配件。广泛应用于液晶显示器与电路板等电子、电器的相互连接。

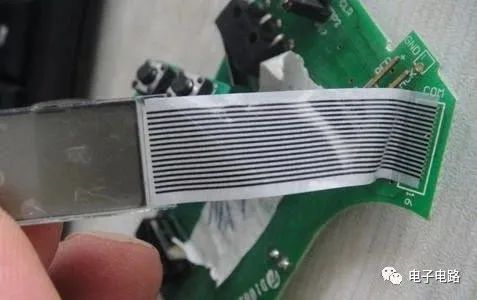

▲ 使用斑马纸连接

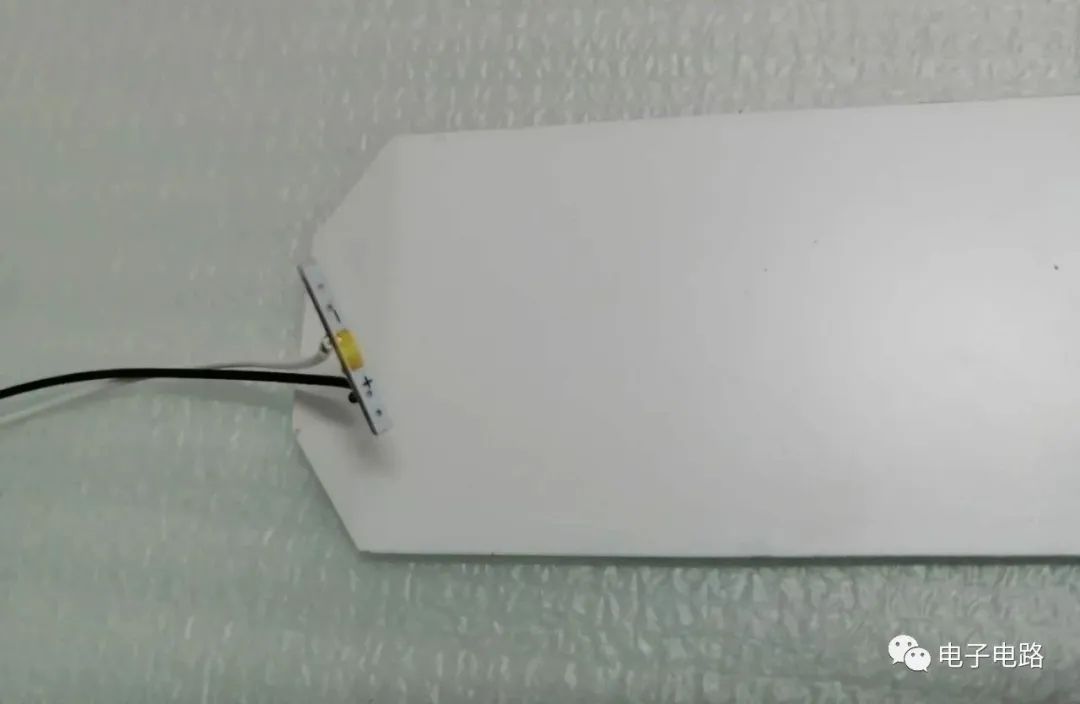

液晶本身是不能发光的，段式液晶想要在光线暗的环境也能看清，是需要背光源的，透射型段式液晶更加需要背光源。

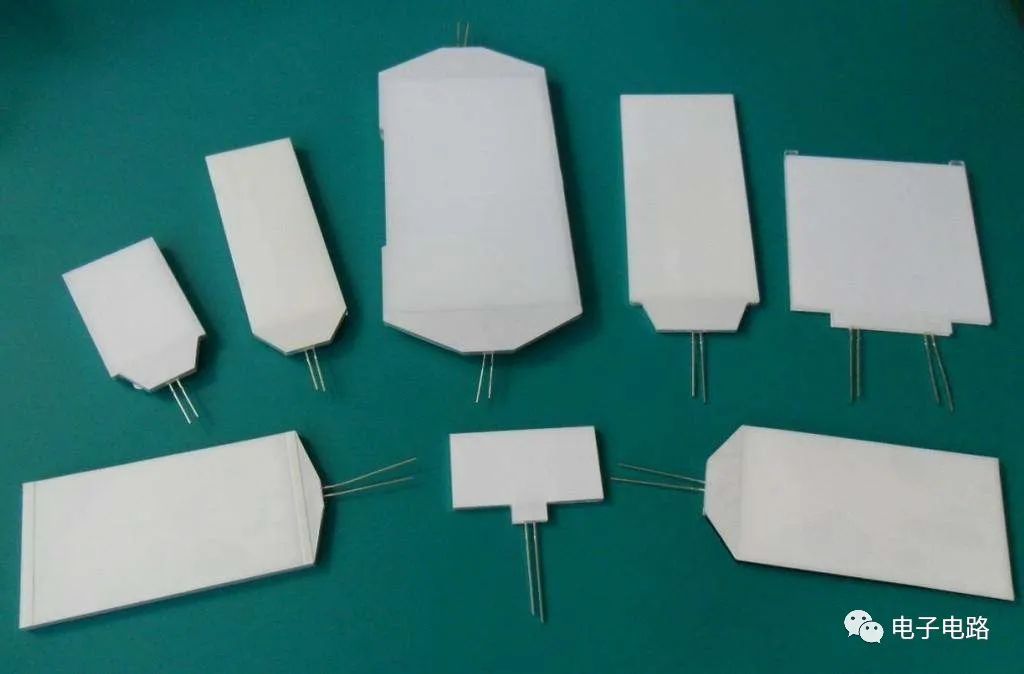

▲ 背光源

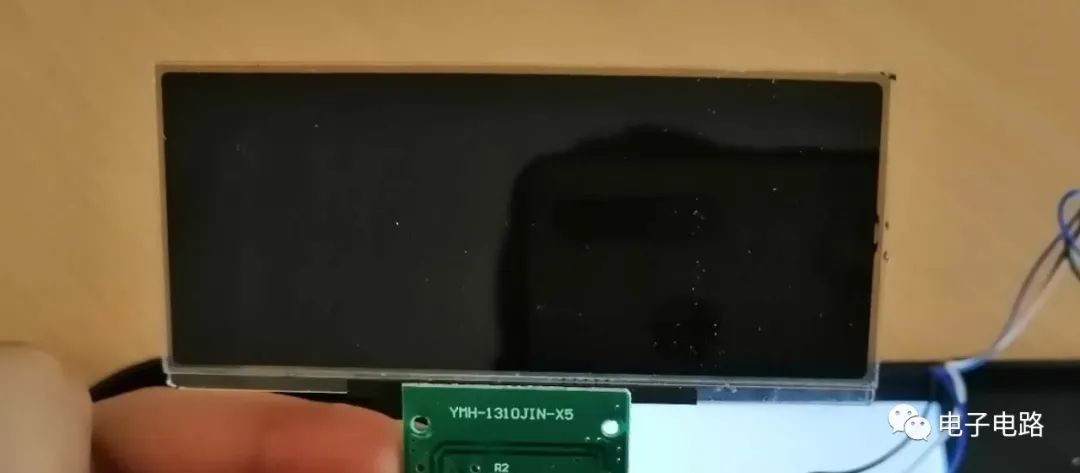

▲ 反射式段式液晶（没有背光源）

▲ 反射式段式液晶（有背光源）

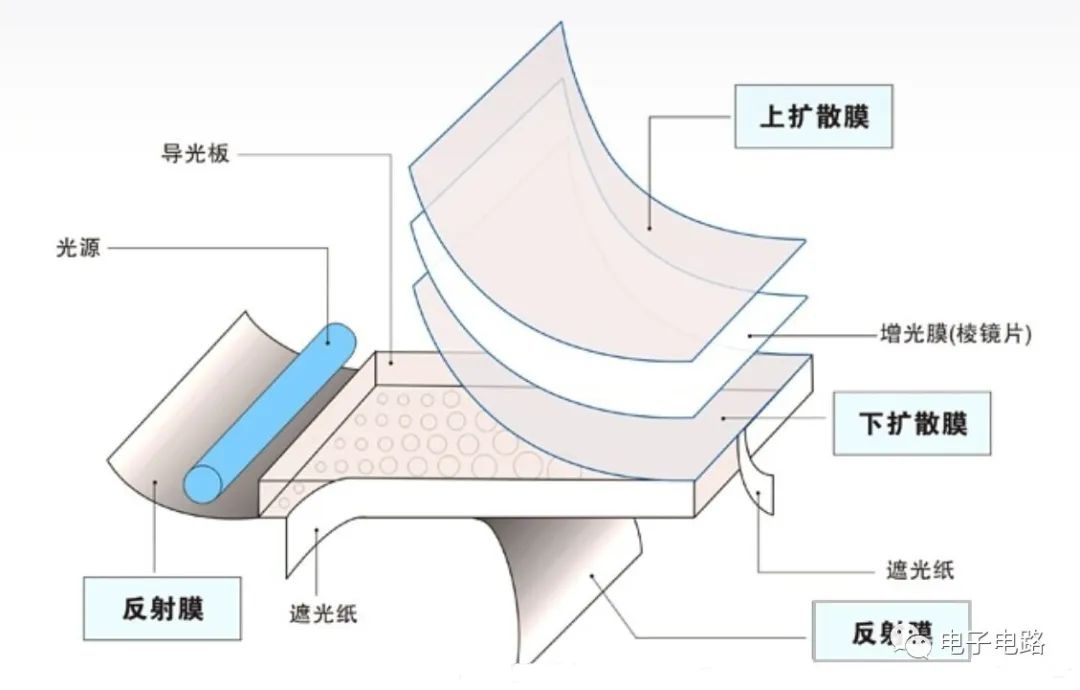

下图是背光源的结构示意图，光源可以用LED产生。

▲ 背光源内部结构图

▲ 背光源内的LED

▲ 背光源内部的实物结构

段式液晶使用不同颜色的背光源，可显示不同的颜色。
