最近翻阅了实验室其他人编写的一个“质量赋值”功能，能够直接为实体或组件设定质量。出于好奇，我对其进行了分析。由于自己平时没有用到该功能，所以也借此机会学习一下。

在分析过程中，我发现NX 官方其实并没有提供直接修改质量的功能。一般来说，质量是通过“密度 × 体积”计算得出的。因此，该功能的实现思路是：用户在对话框中直接输入质量，程序通过实体体积反推所需的密度，然后将该密度赋值给对象。这样一来，在 NX 的“测量”工具中就能显示出用户设定的质量值。虽然我目前还不清楚这样设计背后的全部理由，但相信它一定有其特定的应用场景。这里的分析仅出于学习目的，不对该功能设计是否合理进行评判。

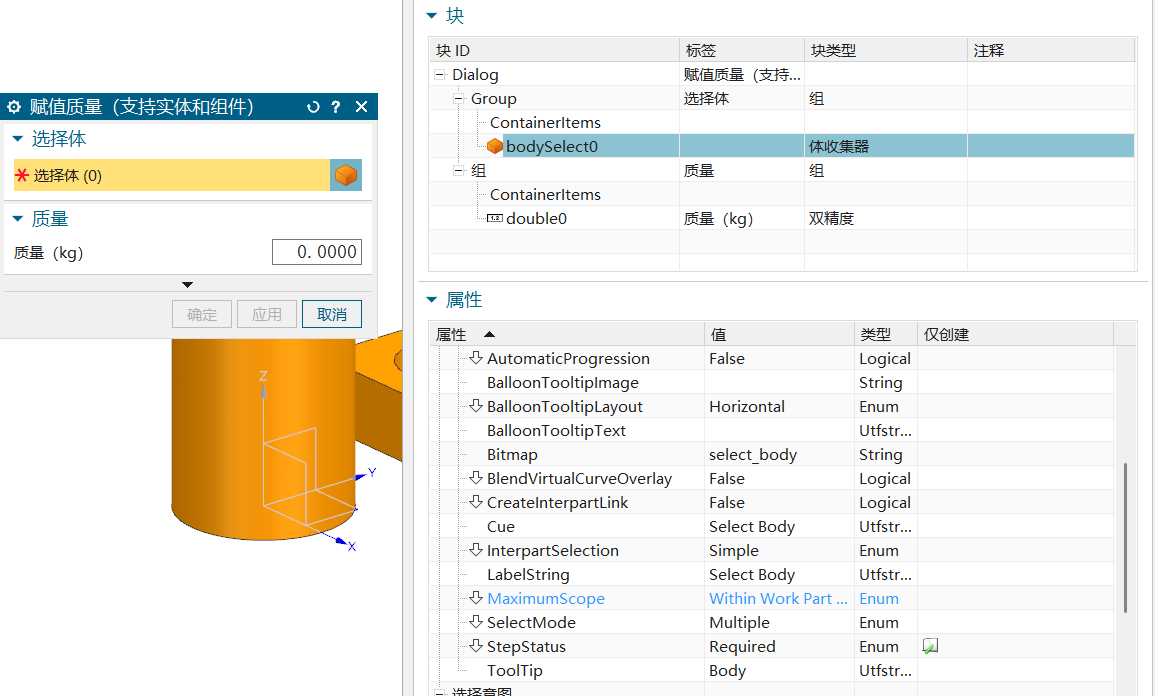

一、Block UI分析

主要用到了一个选择体控件，还有一个双精度的控件。一般情况下，我喜欢选择对象控件，它可以实现选择实体、组件、片体、线条、面等功能。但是今天尝试用一下选择体控件吧。

二、开发思路

我始终认为，如果要做一个工具，就必须赋予它真正的意义。仅支持实体而不支持组件实体，这样的功能实在太过鸡肋。因此，我花了半天时间认真思考这个问题。贵在坚持。坦白说，这一路走来，几乎都是靠自己摸索和请教他人，其实也就是请教了里海博主几个问题。面对从未接触过的内容，我也只能不断试错。你现在看到的代码，其实是我无数次尝试和调整之后的结果。希望未来有缘看到这些内容的陌生人，在遇到类似问题时，能少走一些弯路。

2.1开发中存在的问题

(1)一般情况下，本人喜欢采用对象选择控件，不适用体选择控件，本次尝试了一下发现很多问题。使用对象选择控件是可以通过枚举类型，我们可以控制选择对象的过滤器，实现组件或者实体的选择，而体选择控件无论是实体还是组件实体都能选择，因此首先需要判断是装配下组件实体还是建模下的实体。根据里海博客找到的突破口。

（2）建模下的实体可以直接通过UF_MODL_set_body_density（）设置密度，而装配下组件实体还需要一些处理，具体见以下代码：

//设置对象密度
void NXopen_AssignmentQuality::SetObjectDensity(int type)
{
	try
	{
		vector<NXOpen::TaggedObject *> ObjectTags = bodySelect0->GetProperties()->GetTaggedObjectVector("SelectedObjects");

		for (int i = 0; i < (int)ObjectTags.size(); i++)
		{
			bool is_occ;//判断是否为组件
			tag_t body = ObjectTags[i]->Tag();//用来存储选择对象的TAG
			tag_t owning_part, part = UF_PART_ask_display_part();

			// 判断是否为装配体中的实例对象
			is_occ = (UF_ASSEM_is_occurrence(body) && !UF_OBJ_is_object_a_promotion(body));
			if (is_occ)
			{
				body = UF_ASSEM_ask_prototype_of_occ(body);//输入对象的事例occurrence，返回对象的原型。如果输入的是未加载的部件则返回NULL_TAG。
				UF_OBJ_ask_owning_part(body, &owning_part);//获得对象所在部件的PartTag
				UF_ASSEM_set_work_part_quietly(owning_part, &part);//再不打开窗口，静默下，将组件中的对象设置为工作部件进行修改，因为密度修改只能该实体的密度，组件其实实体链接到装配环境中，就像不能修改装配体名字，只能修改实体零件名字，该链接到组件中完成名字修改
				UF_MODL_density_units_t units;			//units:磅/英寸=UF_MODL_pounds_inches;磅/英尺 = UF_MODL_pounds_feet;克/厘米 = UF_MODL_grams_centimeters;千克/米 = UF_MODL_kilograms_meters
				if (type &
