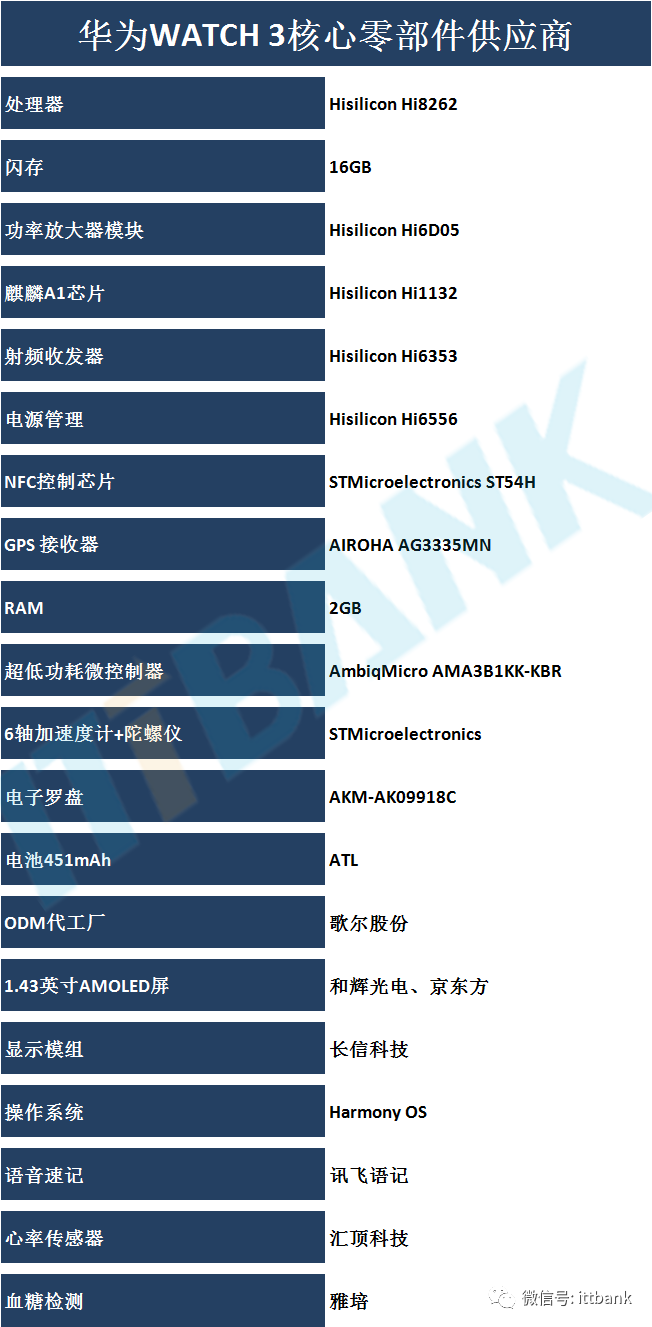

双芯架构 WATCH 3拆解，附核心零部件芯片型号

关注+星标公众号，不错过精彩内容

直接来源 | ittbank

华为 WATCH 3具体拆解如下

（以下拆解来源于ewisetech）

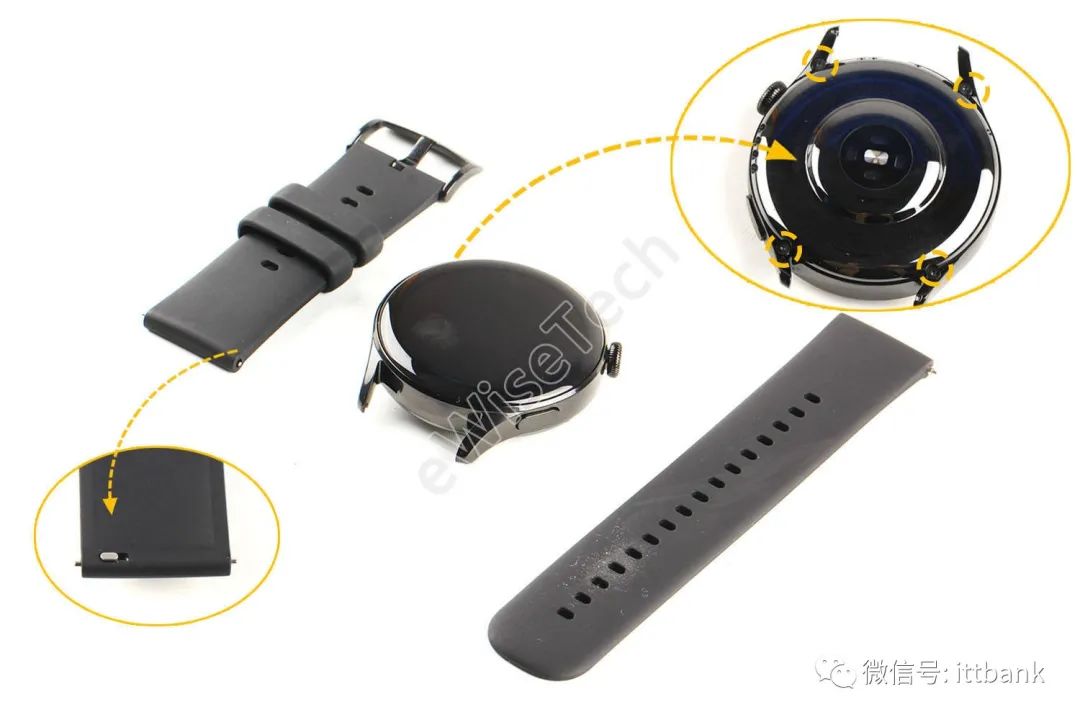

WATCH 3表带背面有弹力卡扣设计，细节处理很好，方便更换表带。手表背面有四颗固定螺丝，拆解便从这里开始。

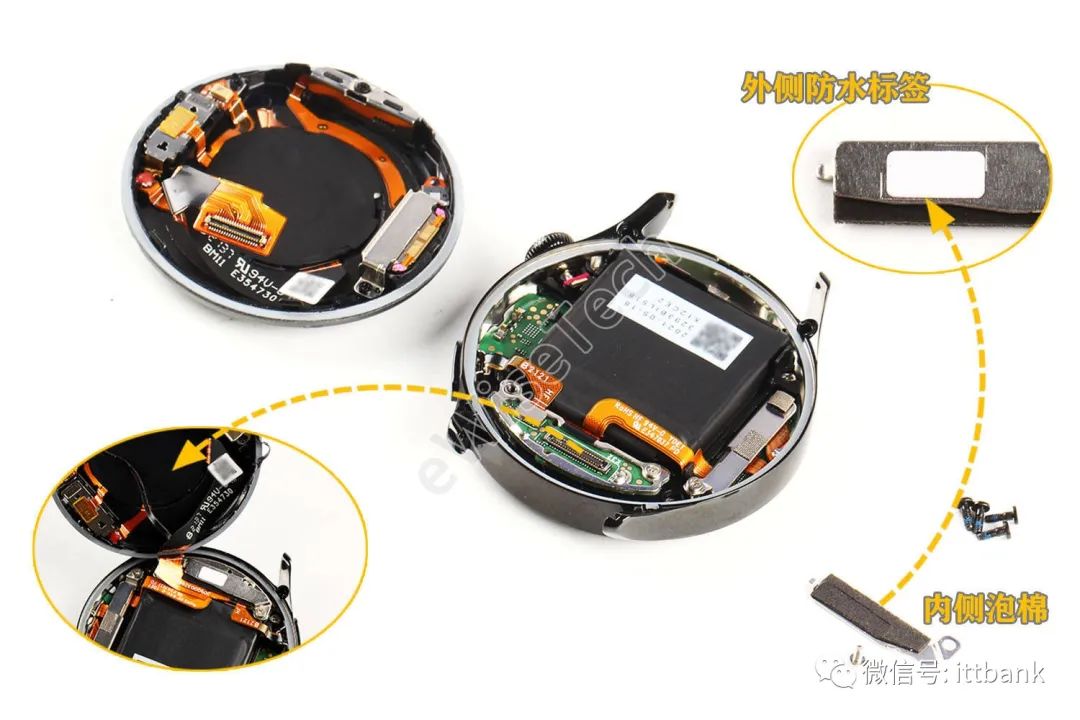

拧下后盖上的螺丝后，在后盖与手表之间还有黑色胶圈。慢慢撬起后盖可以看到心率板BTB接口被定位器固定住，拧下定位器螺丝，才可以取下后盖。在BTB定位器外侧贴有防水标签，内侧贴有黑色泡棉。

在后盖上可以看到振动器和扬声器分别位于两侧，右上角位置有一个激光对焦传感器，用于感应表冠旋转的指令。后盖上面黑色塑料纸撕下，可以看到中间是一个磁铁。

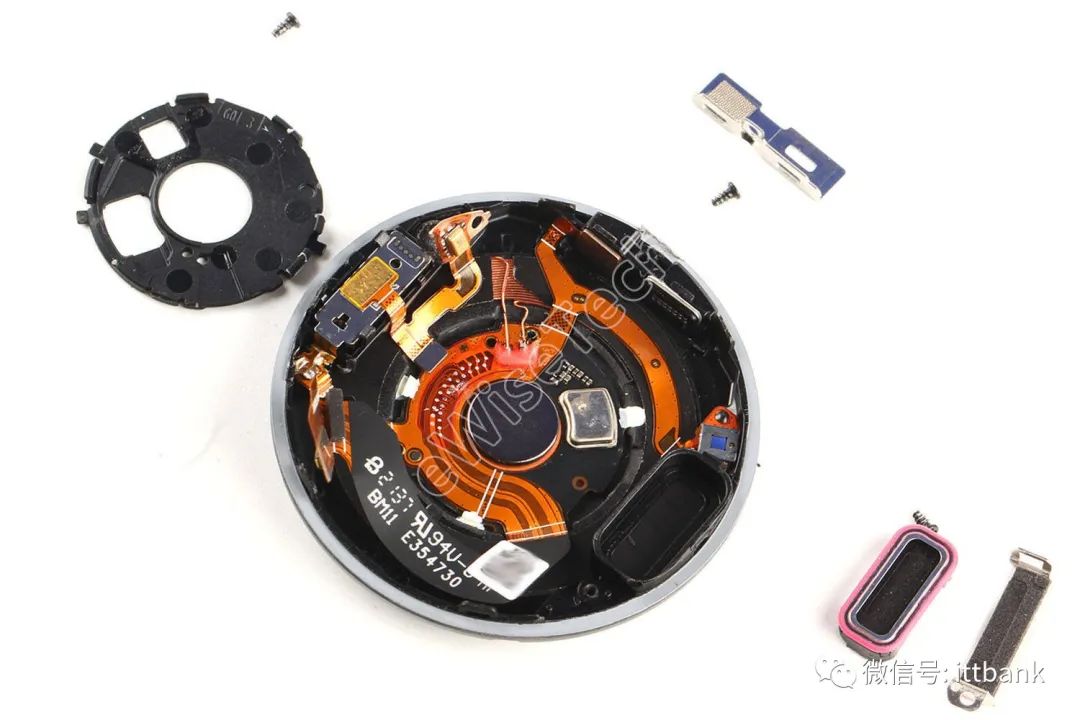

接着拆分后盖上的器件，取下心率传感器上方的黑色塑料盖板、气压计定位器、扬声器定位器、扬声器，扬声器上有红色胶圈防水。

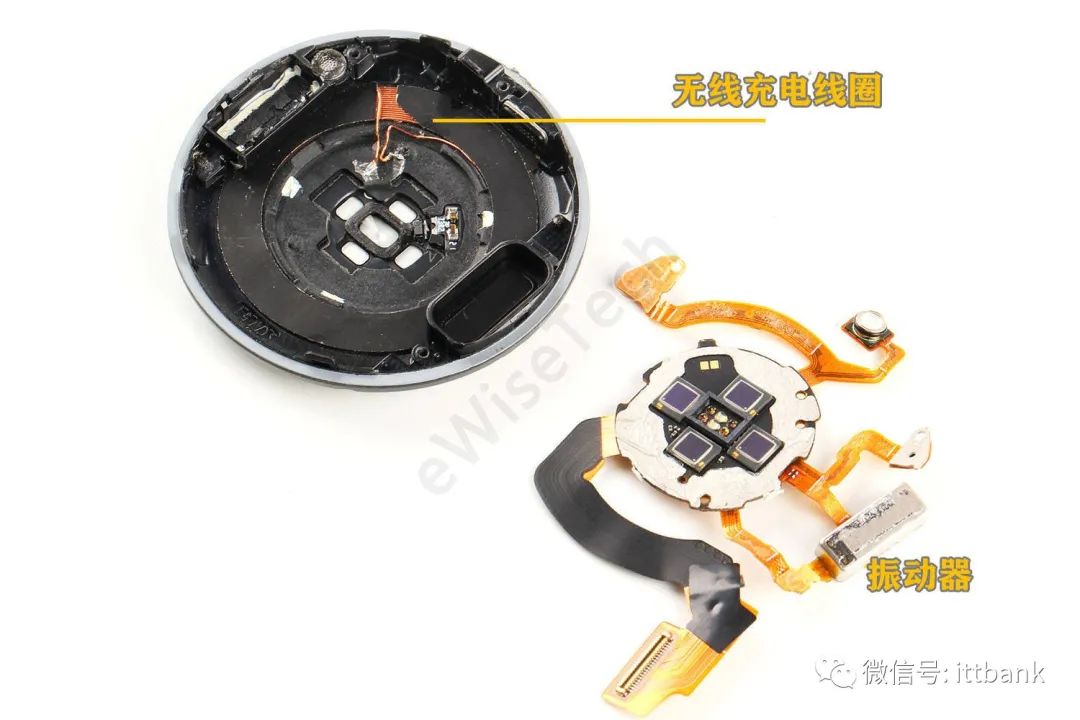

取下心率传感器软板，心率传感器背面贴有透明双面胶，振动器直接焊接固定在心率板上面。后盖上就仅剩无线充电。

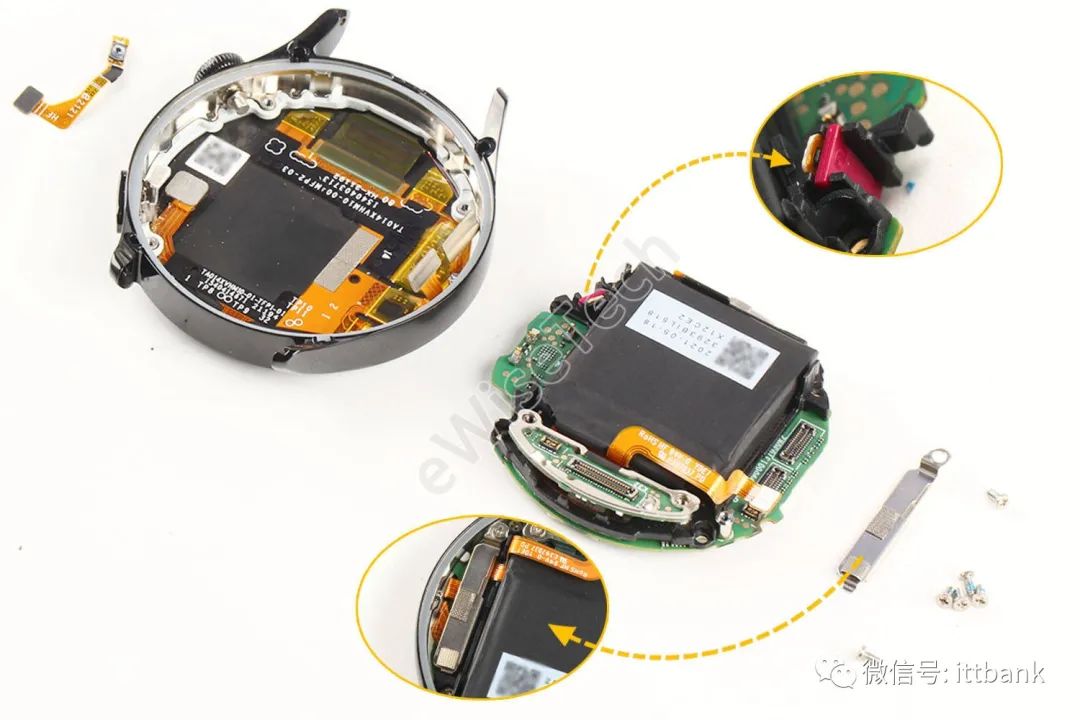

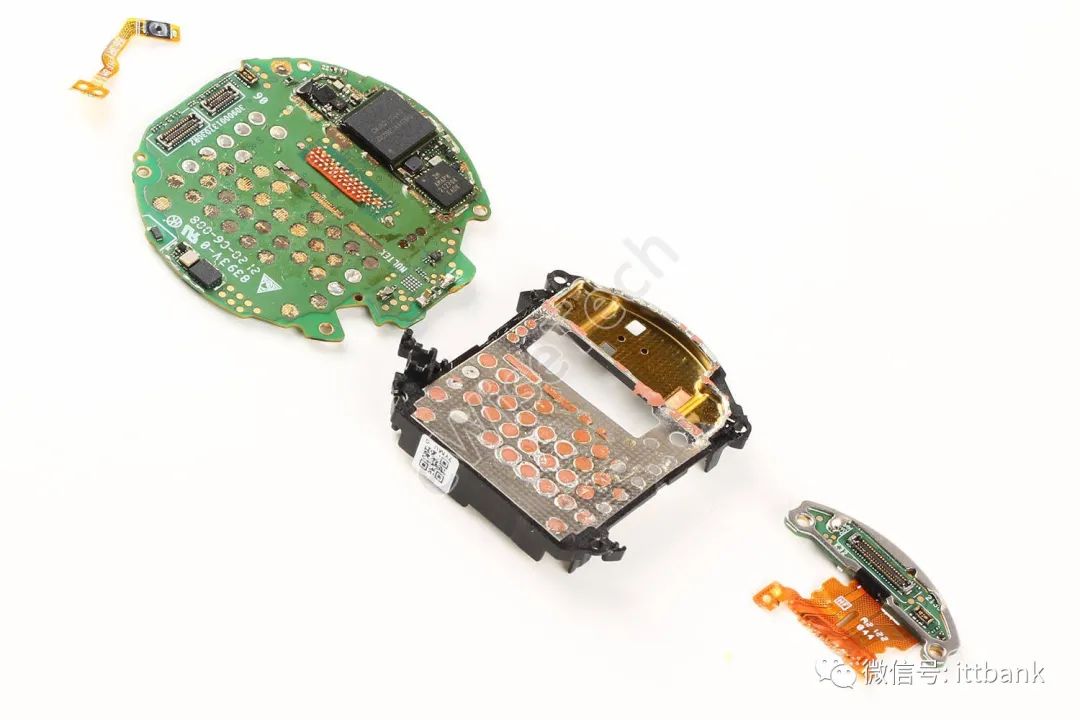

后盖拆解完成，再继续回到手表上方模块。先取下左侧BTB定位器，断开屏幕BTB接口；再拧下四周螺丝，取下主板、电池以及按键板。表冠按钮的按键软板上面有红色硅胶保护垫。

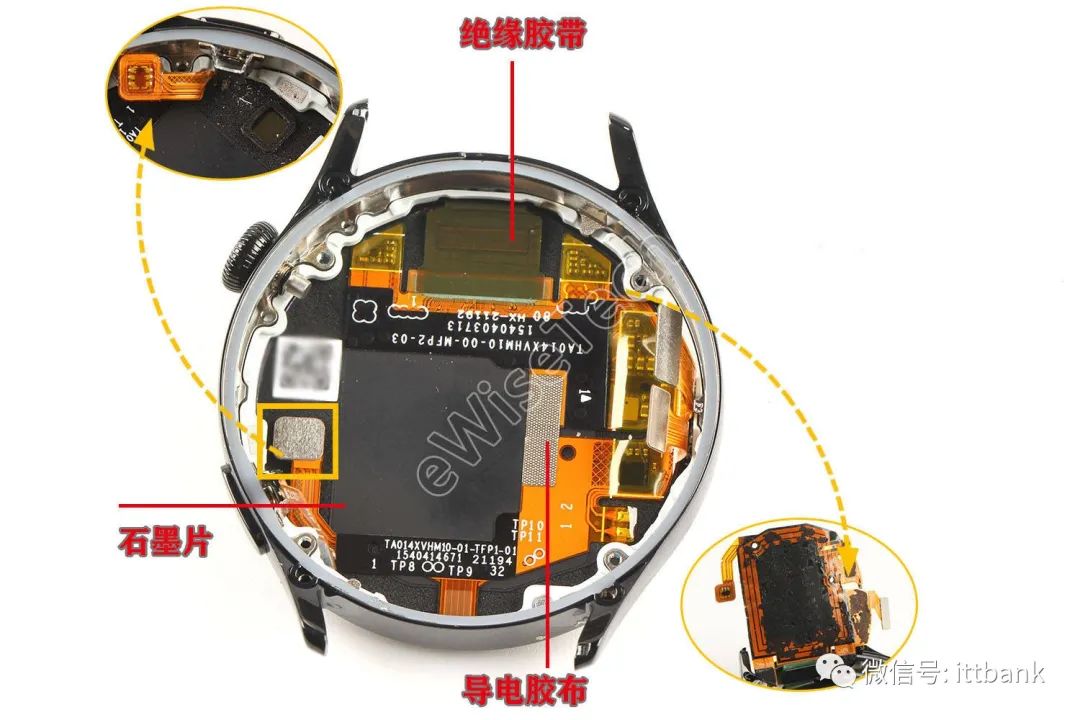

屏幕背面贴有石墨片、导电布和黄色半透明绝缘胶带。光线传感器在屏幕上方，继续拆解还可以取下屏幕背面的NFC线圈。

电池是直接使用双面胶固定在下方的金属+黑塑料材质外壳上。

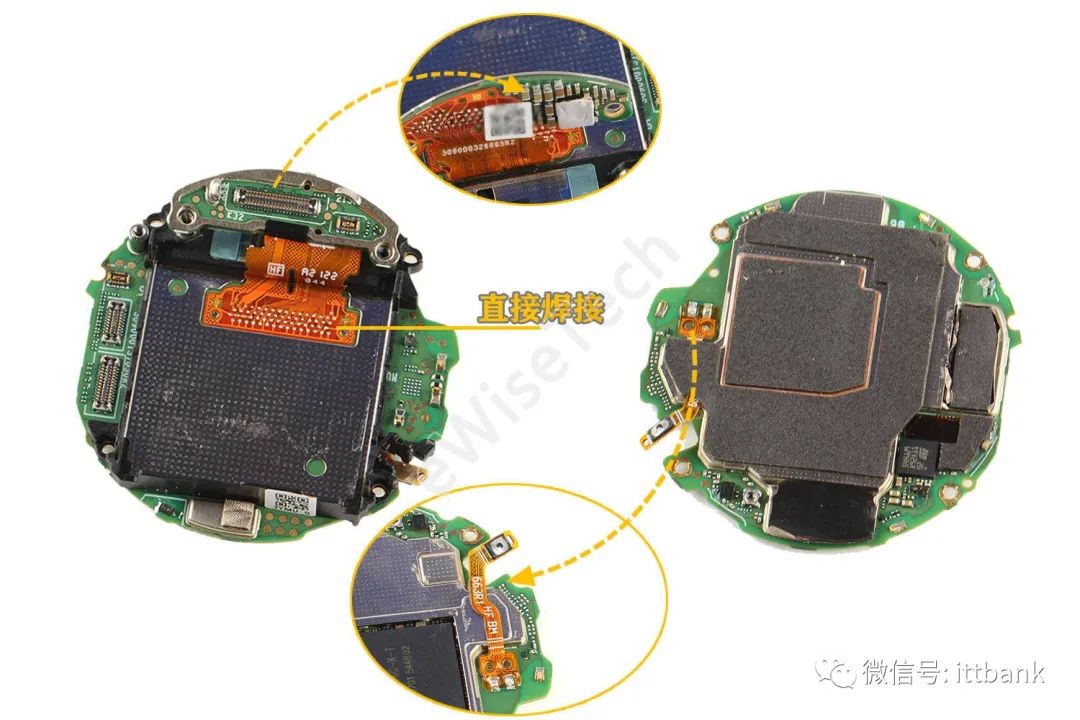

撕去双面胶，可以看到FPC软板直接焊接在主板上的。BTB接口板背面有一颗芯片上面涂有导热硅脂，四周有容阻器件。主板正面是大面积的泡棉+铜箔，取下上方的泡棉可以看到按键软板是直接焊接在主板上面的。

取下按键软板，BTB接口板以及金属屏蔽罩盖板。金属屏蔽罩盖板是直接焊接在主板上，下方还有器件固定在主板上。

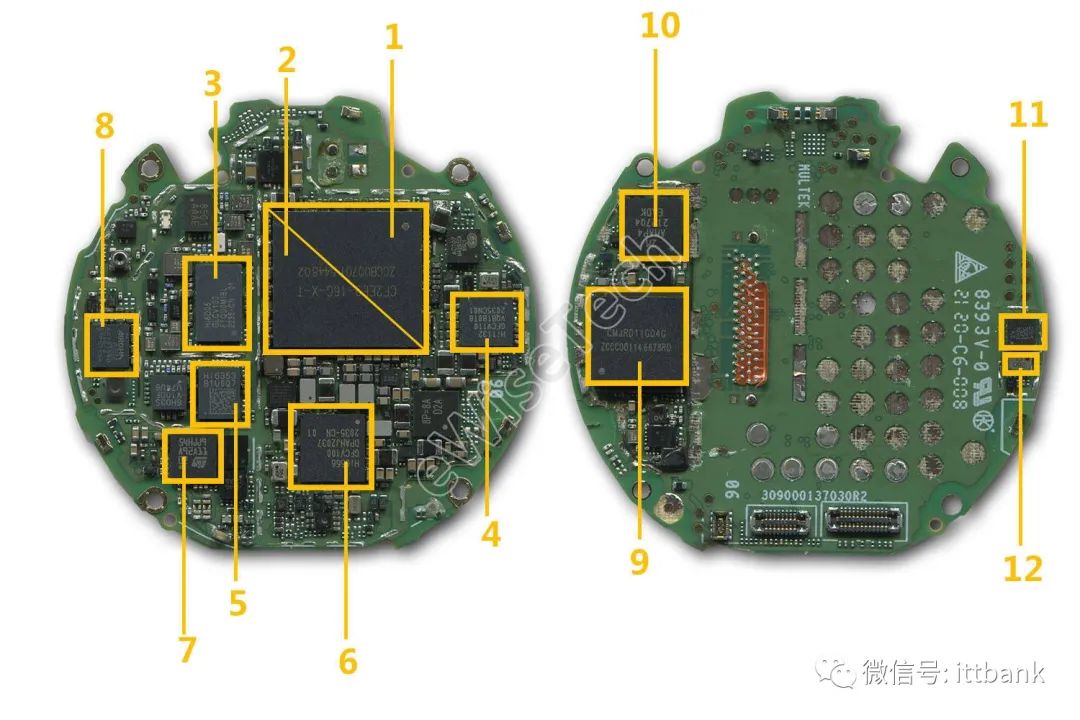

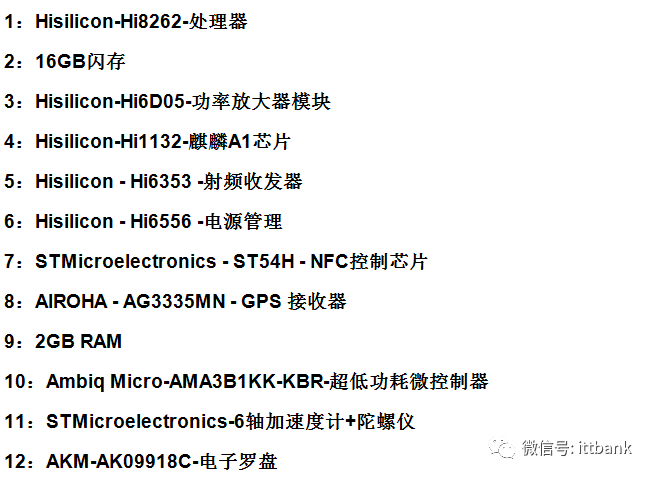

主板上共有40余颗IC，我们标注了部分主要IC，见下图。

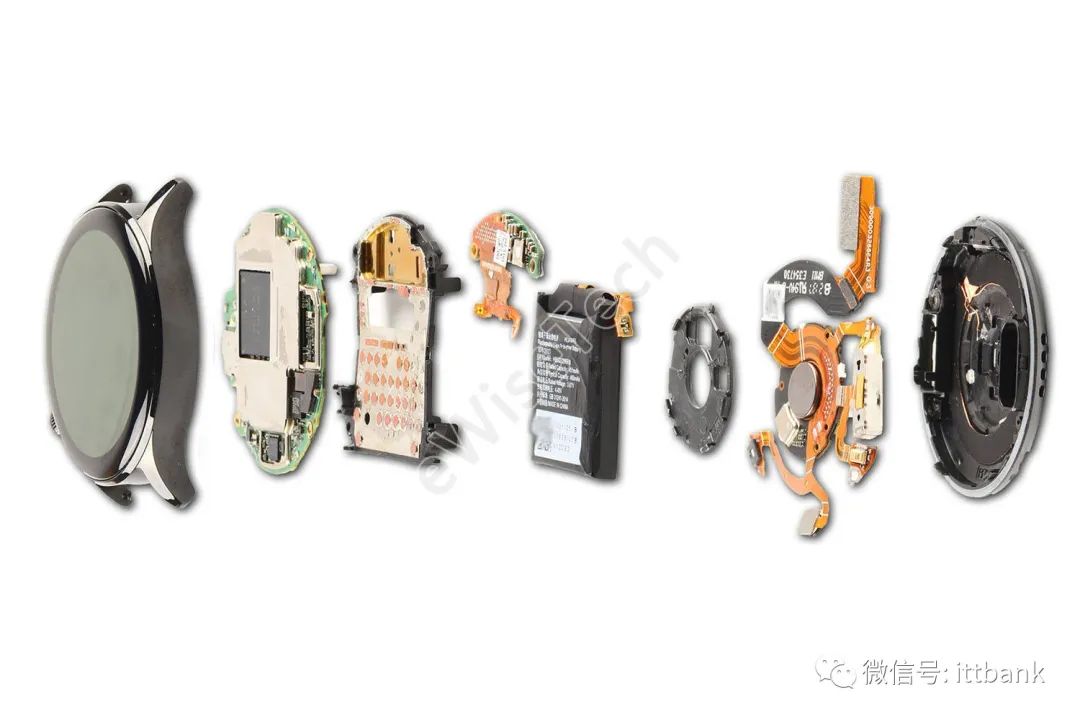

最后附上全家福一张如下
