二极管的应用非常广泛，几乎绝大部分电路板上都二极管的身影。今天就来讲讲常用二级管特性及标识。

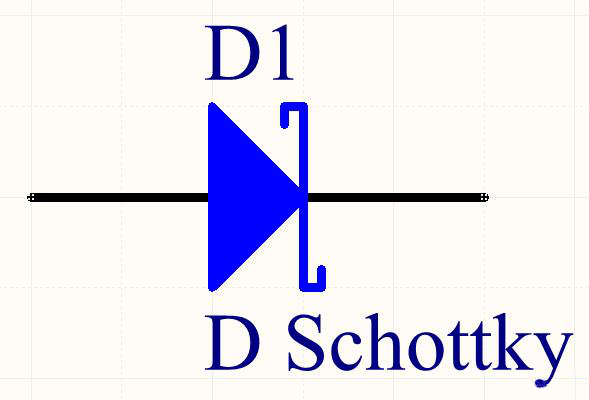

肖特基二极管

肖特基二极管（Schottky），又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。

最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

▲肖特基二极管

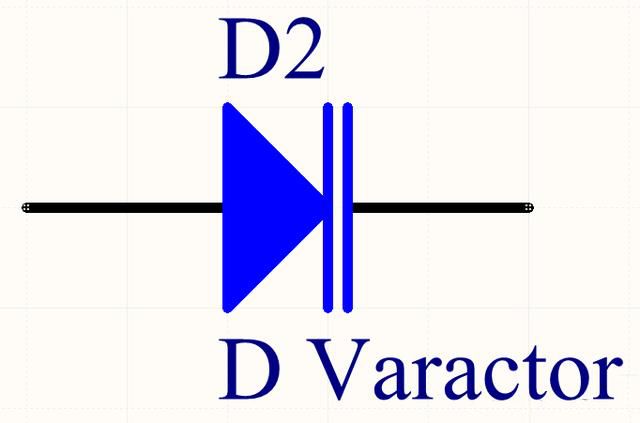

变容二极管

变容二极管（Varactor），又称"可变电抗二极管"，是利用pN结反偏时结电容大小随外加电压而变化的特性制成的。

反偏电压增大时结电容减小、反之结电容增大，变容二极管的电容量一般较小，其最大值为几十皮法到几百皮法，最大区容与最小电容之比约为5:1。它主要在高频电路中用作自动调谐、调频、调相等。

▲变容二极管

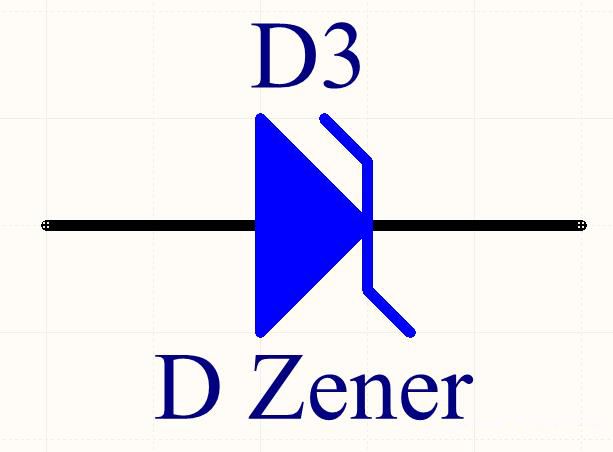

稳压二极管

稳压二极管利用pn结反向击穿状态，其电流可在很大范围内变化而电压基本不变的现象，制成的起稳压作用的二极管。

▲稳压二极管

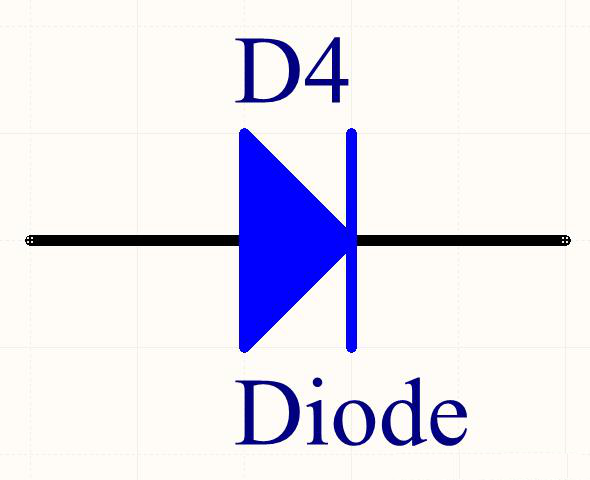

普通二极管

普通二极管是最常用的电子元件之一，它最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路。

▲普通二极管

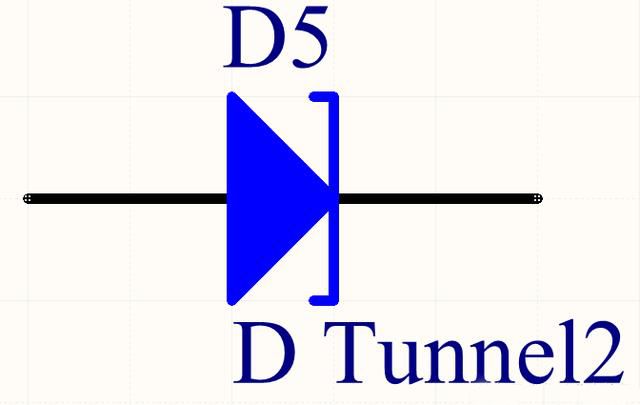

隧道二极管

隧道二极管又称为江崎二极管，它是以隧道效应电流为主要电流分量的晶体二极管。

其优点是开关特性好，速度快、工作频率高，多应用于某些开关电路或高频振荡等电路中。

▲隧道二极管

发光二极管

发光二极管当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。

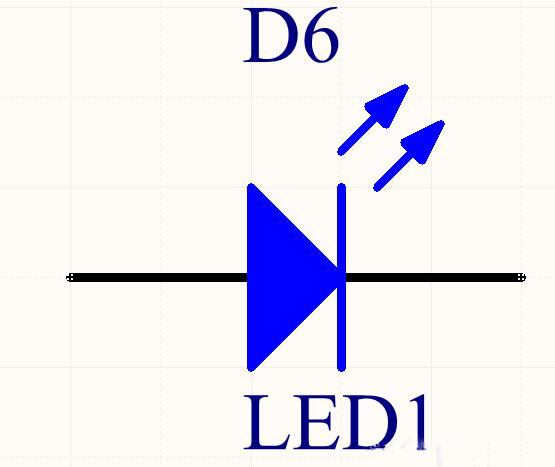

▲发光二极管

红外接收二极管

红外接收二极管又叫红外光电二极管。

▲红外接收二极管
