作者 | strongerHuang

微信公众号 | strongerHuang

串口是最常见的通信方式之一，也是单片机调试最常见的通信接口，也是现在的单片机必备的通信接口，最新、最强的Cortext-M85内核的单片机也不列外。

今天就结合瑞萨Cortext-M85内核RA8系列单片机给大家讲讲串口输出实现的方法，简单到只需要一分钟左右即可配置好。

准备工作

要快速使用瑞萨Cortext-M85内核RA8系列单片机，需要有一些准备工作。

1、下载安装集成开发环境

瑞萨单片机的集成开发工具（IDE）有很多，比如：瑞萨自家的e2s、Keil、 IAR等。

这里大家可以参看我之前分享的文章：

瑞萨RA8系列教程 | 瑞萨 RA8 开发环境e2s搭建

Keil系列教程_Keil介绍、下载、安装与注册

2、准备硬件板卡

虽然现在仿真工具都可以实现单片机的要一些功能，但我们最好还是在硬件实物上跑程序更能学会技术。

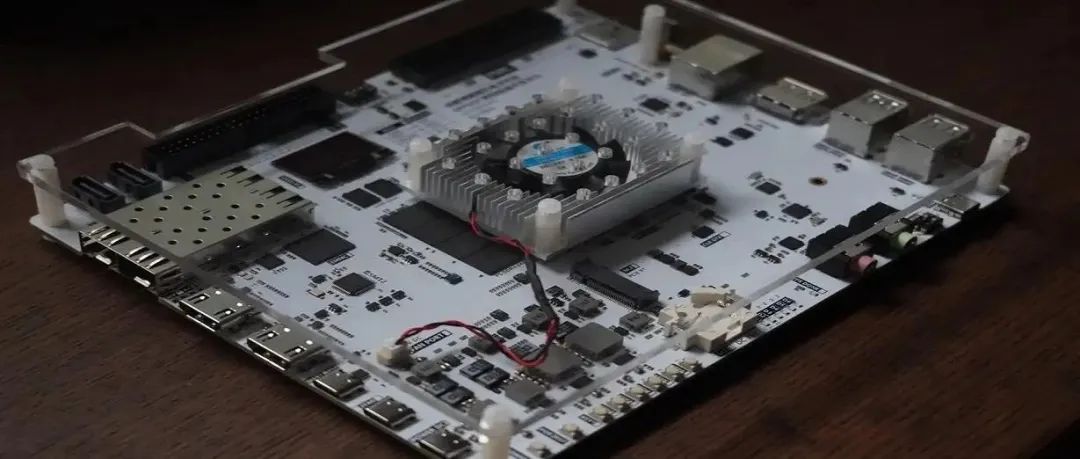

本教程就使用瑞萨CPKCOR_RA8D1B评估板，这块板卡使用RA8D1单片机，并集成了J-link，我们只需要用一根线连接电脑即可下载调试。

当然，如果你板卡没有集成J-Link，就需要单独准备一个。

以上就是主要的准备工作，其实也挺简单，入门都要准备的工作。

一分钟上手Cortext-M85单片机串口

e2s集成了很多功能，我们只需要动动鼠标就能快速创建并生成一个工程。

1、基于e2s快速创建一个工程

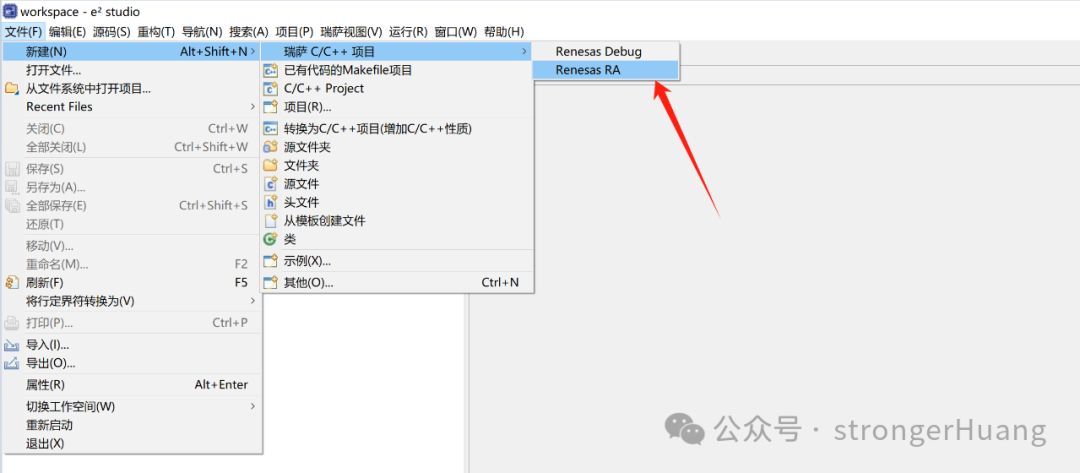

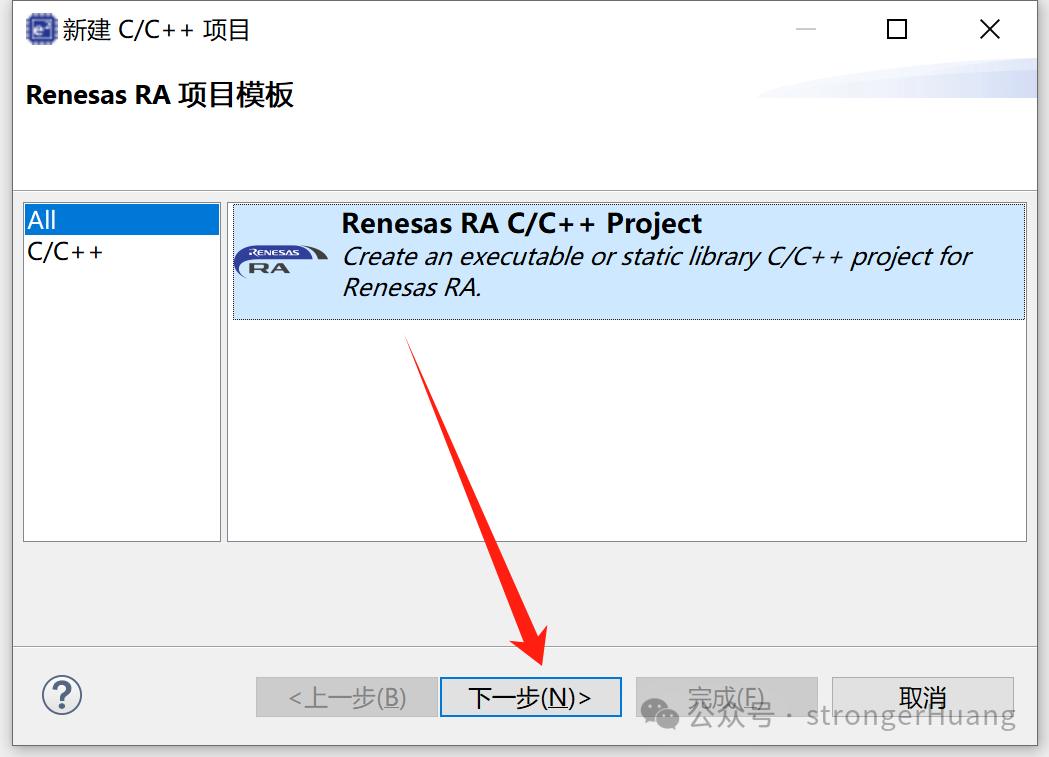

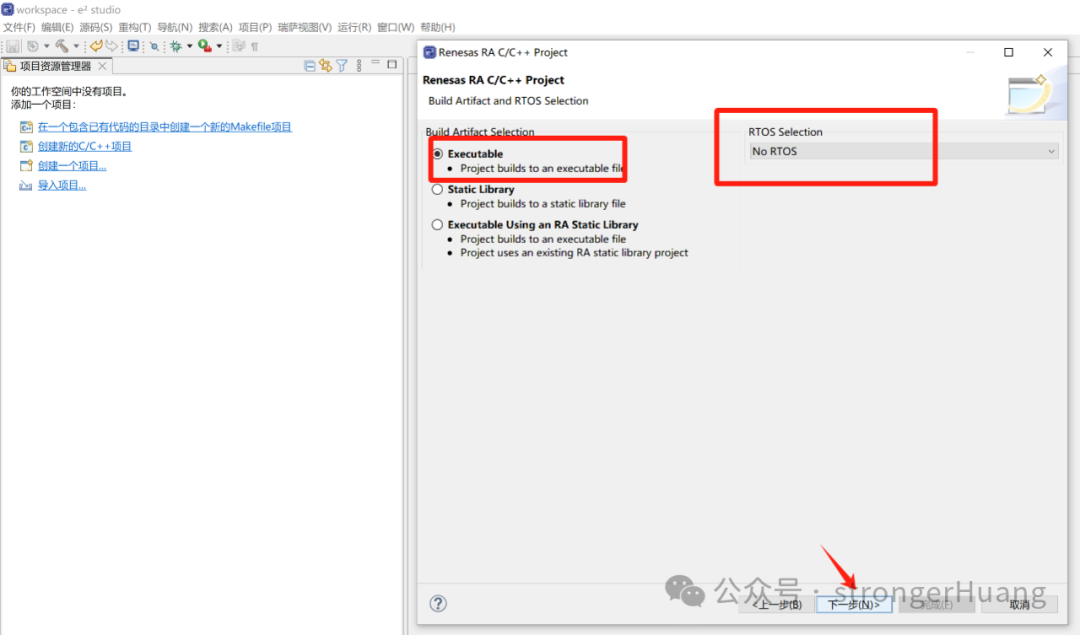

打开e2s，文件 -> 新建 -> 瑞萨C/C++项目 -> Renesas RA：

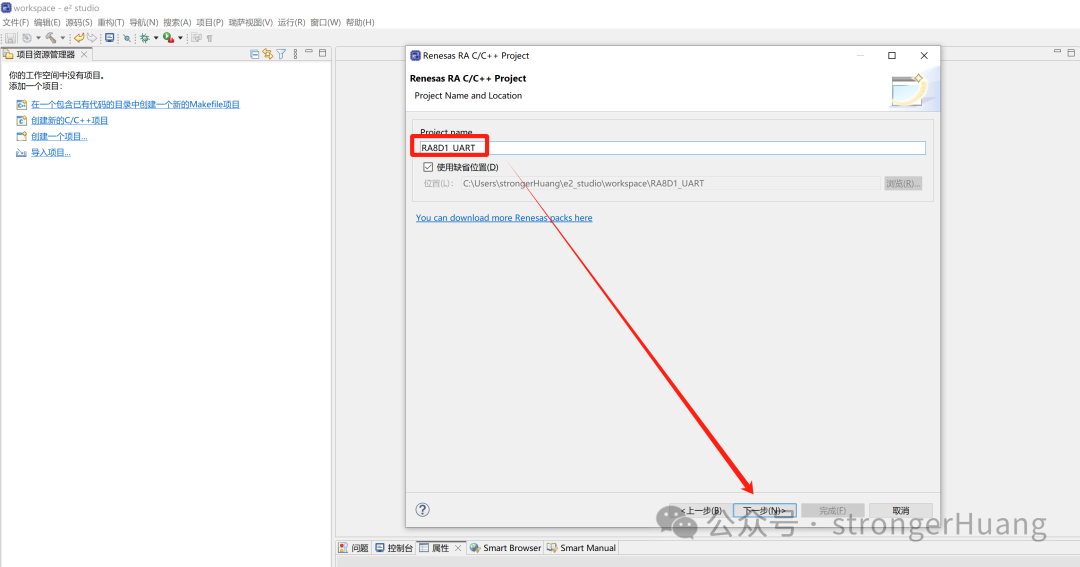

输入工程名称，比如我们输入RA8D1_UART：

选择单片机型号，比如R7FA8D1BHEC：

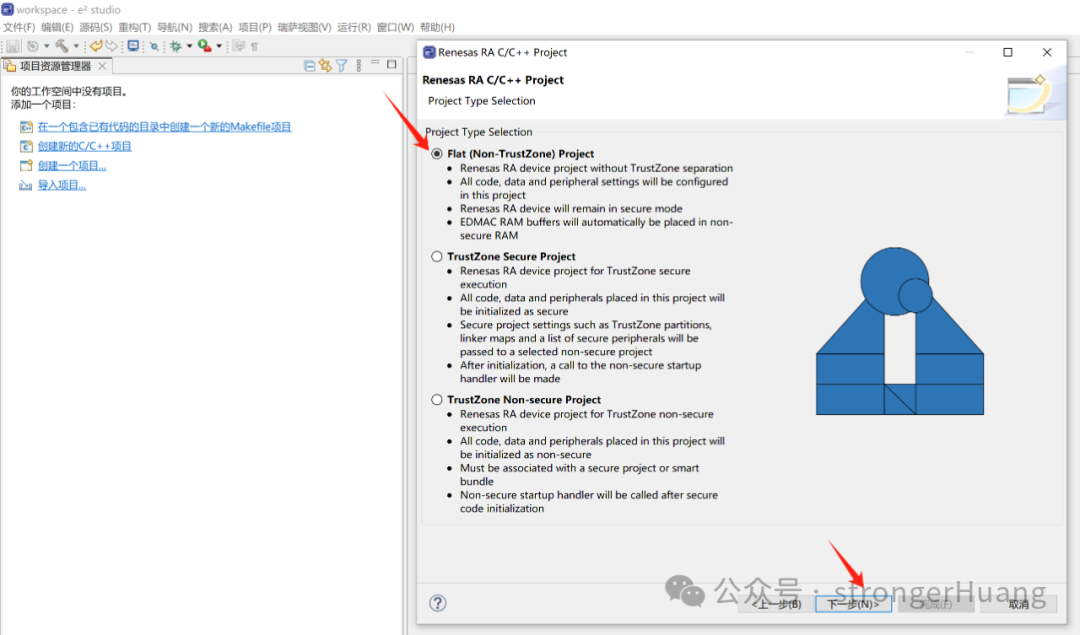

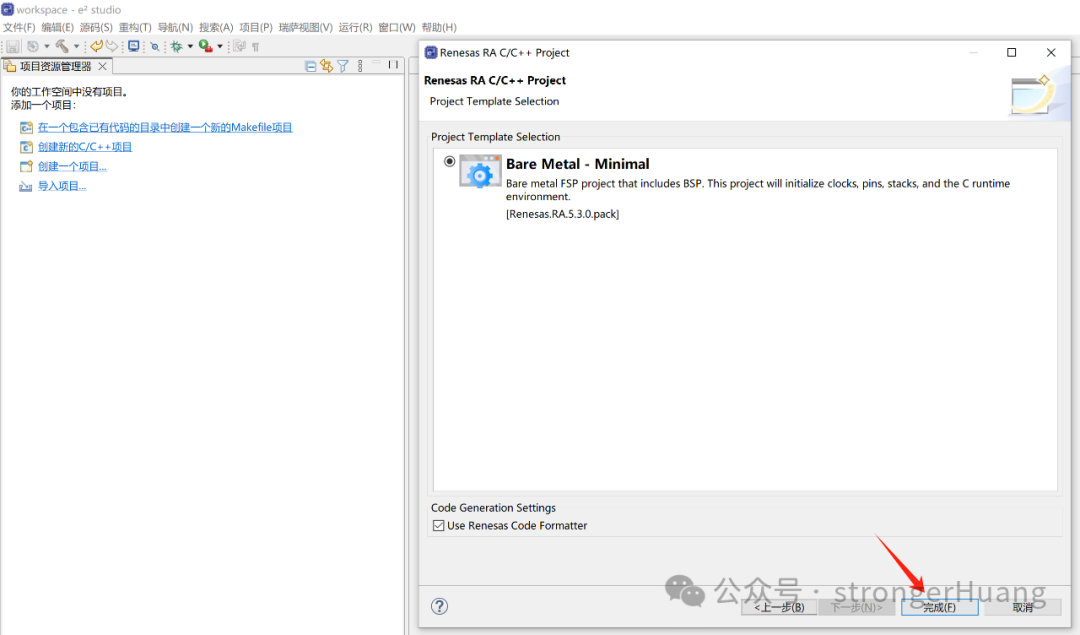

然后，根据提示，一步一步下去，就可以创建一个RA8工程：

2、配置串口

这里只需要根据图形化界面，简单配置一下串口即可使用串口。

我们在引脚（Pins）的位置，选择外设（Peripherals）-> SLI4，配置成异步通信模式：

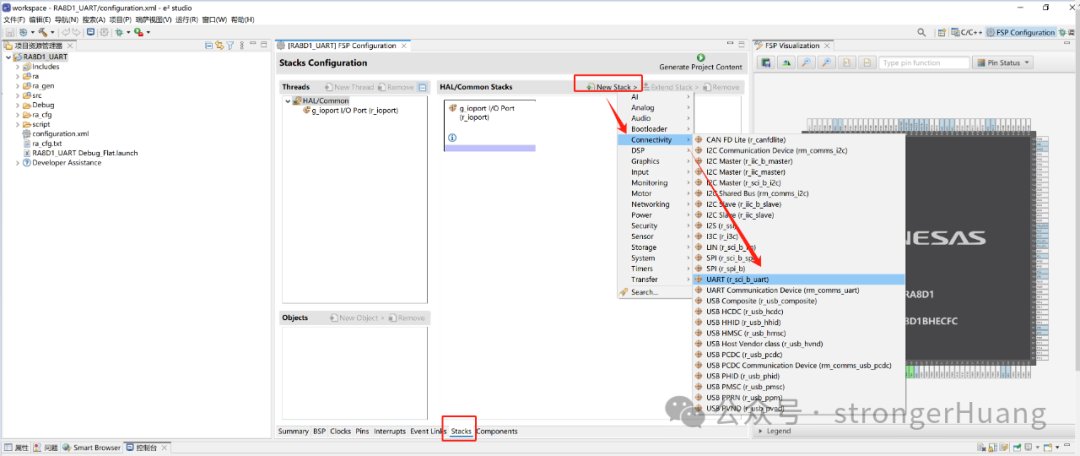

在 Stacts -> New Stacts，新建一个UART：

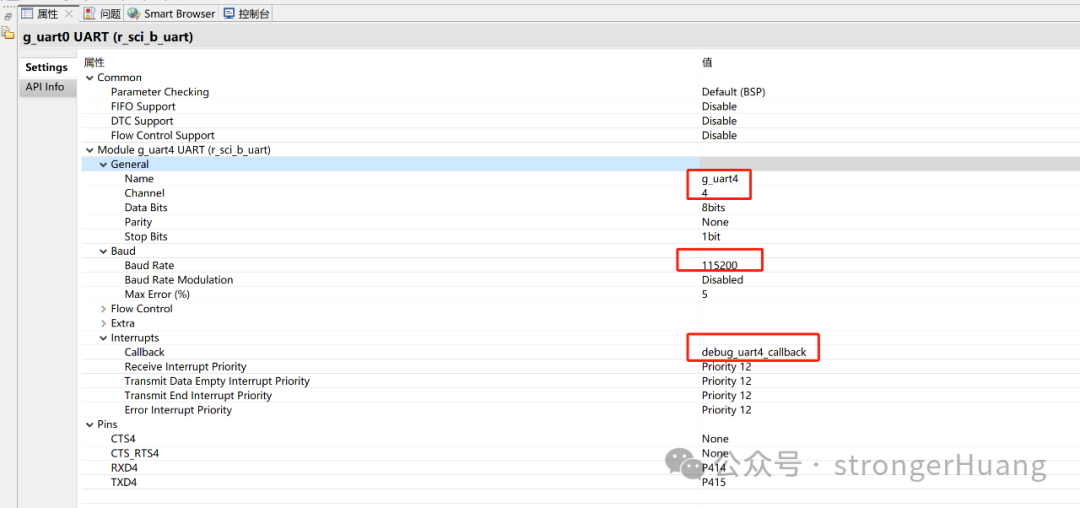

然后，在配置一下UART参数（属性）：

这里根据自己情况修改几个主要参数，其他大多数默认即可，如果需要中断，就需要自己定义一个中断回调函数：

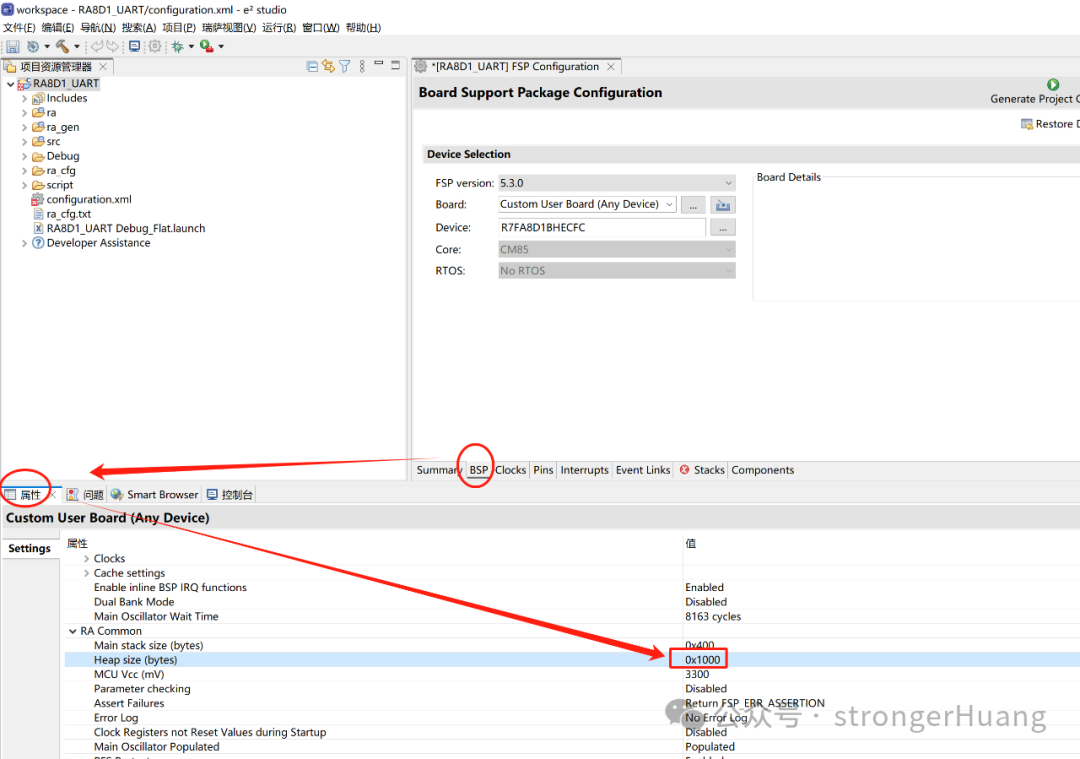

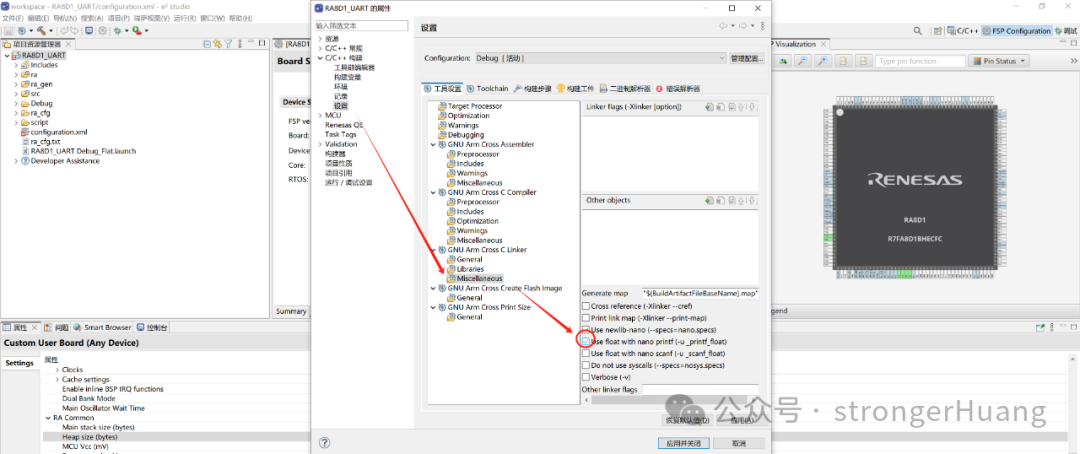

如果要使用printf就还需要配置两个地方，1、heap栈大小；2、工程设置。

接下来就是添加代码了，我们添加两个源文件：bsp_debug_uart.h和bsp_debug_uart.c

其中bsp_debug_uart.h就是包含头文件，以及声明函数。

#ifndef __BSP_DEBUG_UART_H
#define  __BSP_DEBUG_UART_H
#include "hal_data.h"
#include <stdio.h>


void Debug_UART4_Init(void);


#endif

其中bsp_debug_uart.c源文件也比较简单：

#include "bsp_debug_uart.h"


/* 调试串口 UART4 初始化 */
void Debug_UART4_Init(void)
{
    fsp_err_t err = FSP_SUCCESS;

    err = R_SCI_B_UART_Open(&g_uart4_ctrl, &g_uart4_cfg);


    assert(FSP_SUCCESS == err);
}


/* 发送完成标志 */
volatile bool uart_send_complete_flag = false;


/* 串口中断回调 */
void debug_uart4_callback (uart_callback_args_t * p_args)
{
    switch (p_args->event)
    {
        case UART_EVENT_RX_CHAR:
        {
            /* 把串口接收到的数据发送回去 */
            R_SCI_B_UART_Write(&g_uart4_ctrl, (uint8_t *)&(p_args->data), 1);


            break;
        }
        case UART_EVENT_TX_COMPLETE:
        {
            uart_send_complete_flag = true;
            break;
        }
        default:
            break;
    }
}


/* 重定向 printf 输出 */
#if defined __GNUC__ && !defined __clang__
int _write(int fd, char *pBuffer, int size); //防止编译警告
int _write(int fd, char *pBuffer, int size)
{
    (void)fd;
    R_SCI_B_UART_Write(&g_uart4_ctrl, (uint8_t *)pBuffer, (uint32_t)size);
    while(uart_send_complete_flag == false);
    uart_send_complete_flag = false;


    return size;
}
#else
int fputc(int ch, FILE *f)
{
    (void)f;
    R_SCI_B_UART_Write(&g_uart4_ctrl, (uint8_t *)&ch, 1);
    while(uart_send_complete_flag == false);
    uart_send_complete_flag = false;


    return ch;
}
#endif

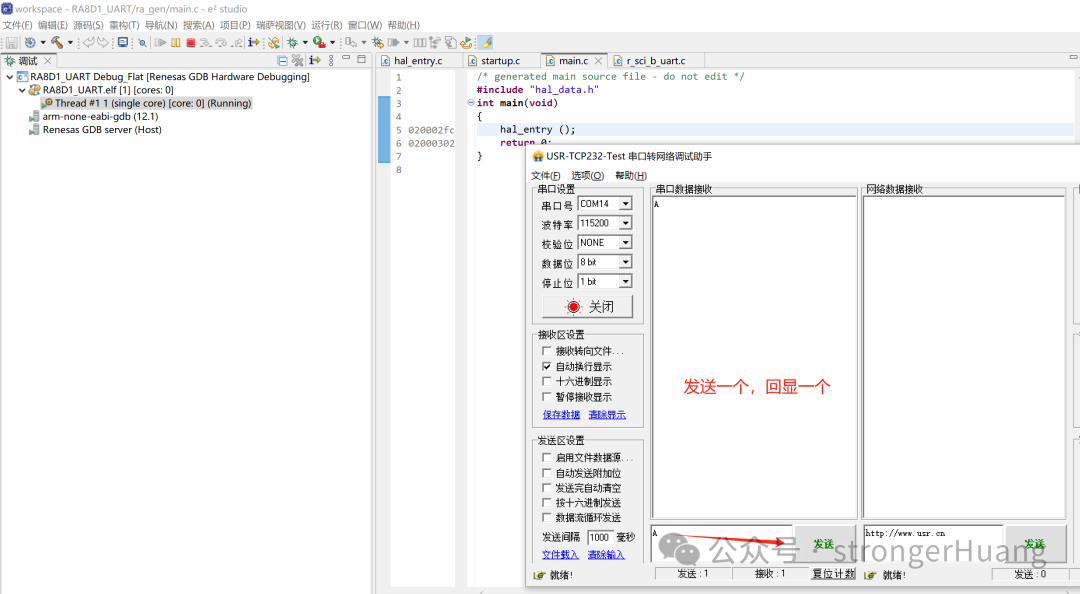

这样下来就算完成了，你往单片机发送什么字符，它就会给你发回来，比如：往里面发字符“A”
