Qt5绘制方法——QPointer常用方法

以下学习可能要花费一个小时左右。如果遇到疑问在评论区留言，我会看到的！加油！

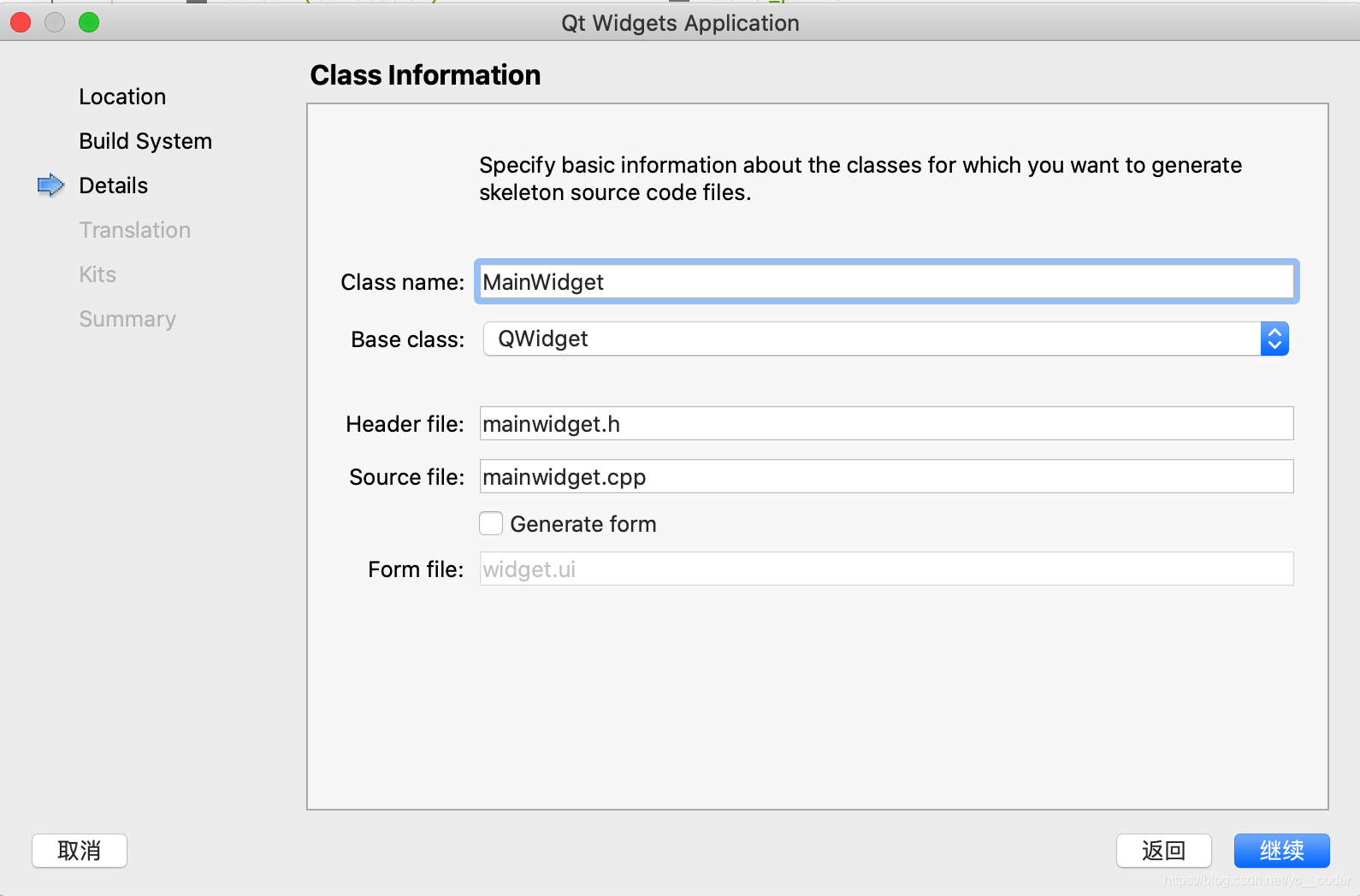

• 首先创建一个不带ui，且类名修改为 MainWidget（自定），基类为QWidget的项目。

• 在mainwidget.h中重写QWidget::paintEvent(QPaintEvent *event)函数

    void paintEvent(QPaintEvent *event) override;

• 在maiwidget.cpp中写源码

void MainWidget::paintEvent(QPaintEvent *event)
{
    /**
    为所欲为绘制
    */
}

看到这里肯定有很多小伙伴在疑虑，
为什么要不带ui？
为什么要用QWidget而不用默认的QMainWindow？
为什么要重写paintEvent，不能在构造函数直接用吗？

1、不带ui是我的习惯，在构造函数里设置一些简单的窗口及自定义控件方便。

2、我们重写的paintEvent函数，是在QWidget中的；而QMainWindow也是继承自QWidget，其本身没有该函数，所以我们不用QMainWindow。

3、这个问题我们需要了解QPainter的机制，请往下看。

绘制系统主要依赖于三个类：QPainter、QPainterEngine、QPainterDevice。QPainter可以理解为画笔，我们主要也是用这个类的函数接口。QPainterDevice就是绘画设备，就是我们所见的屏幕。QPainterEngine则是连接画笔和屏幕的引擎，将QPainter翻译到屏幕上；一般我们用不到这个类，因为我们在使用QPainter时，它会由QPainter自动调用。

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

一、前期准备

一些可能用到的函数

    setPalette(QPalette(Qt::white)); 	//设置界面背景颜色，白色，自定
   	setAutoFillBackground(true);		//设置自动填充背景色

二、QPainter的绘制接口

1、绘制点

函数原型：

inline void QPainter::drawPoint(const QPointF &p)
{
    drawPoints(&p, 1);
}

inline void QPainter::drawPoint(int x, int y)
{
    QPoint p(x, y);
    drawPoints(&p, 1);
}

inline void QPainter::drawPoint(const QPoint &p)
{
    drawPoints(&p, 1);
}

就是一个点坐标，不做解释

    QPainter paint(this);
	paint.drawPoint(100,100);

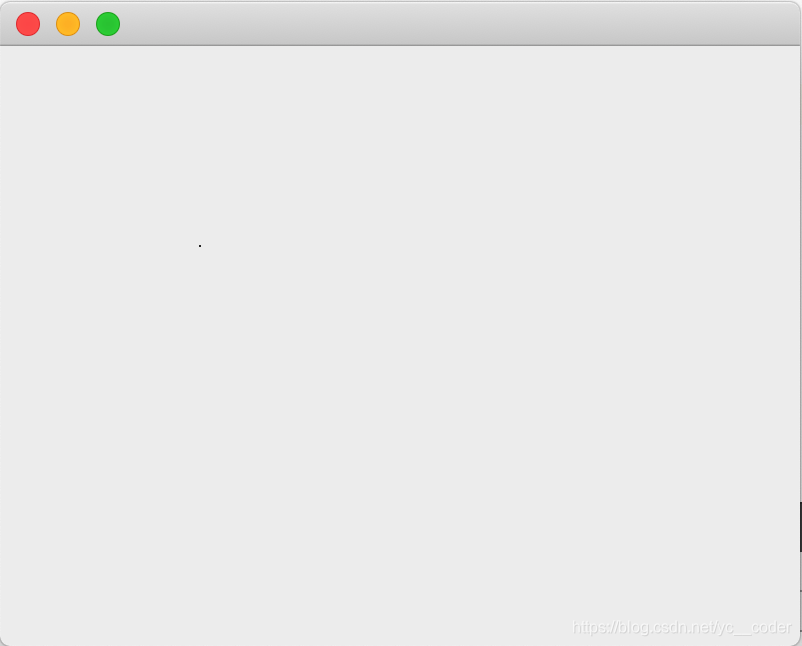

如图，，这个点很小，在运行中默认只有一个像素大小。

2、绘制直线

函数原型：

inline void QPainter::drawLine(const QLineF &l)
{
    drawLines(&l, 1);
}

inline void QPainter::drawLine(const QLine &line)
{
    drawLines(&line, 1);
}

inline void QPainter::drawLine(int x1, int y1, int x2, int y2)
{
    QLine l(x1, y1, x2, y2);
    drawLines(&l, 1);
}

inline void QPainter::drawLine(const QPoint &p1, const QPoint &p2)
{
    QLine l(p1, p2);
    drawLines(&l, 1);
}

inline void QPainter::drawLine(const QPointF &p1, const QPointF &p2)
{
    drawLine(QLineF(p1, p2));
}

可见，直线原理就是告诉接口两个点坐标，再将两个点相连。

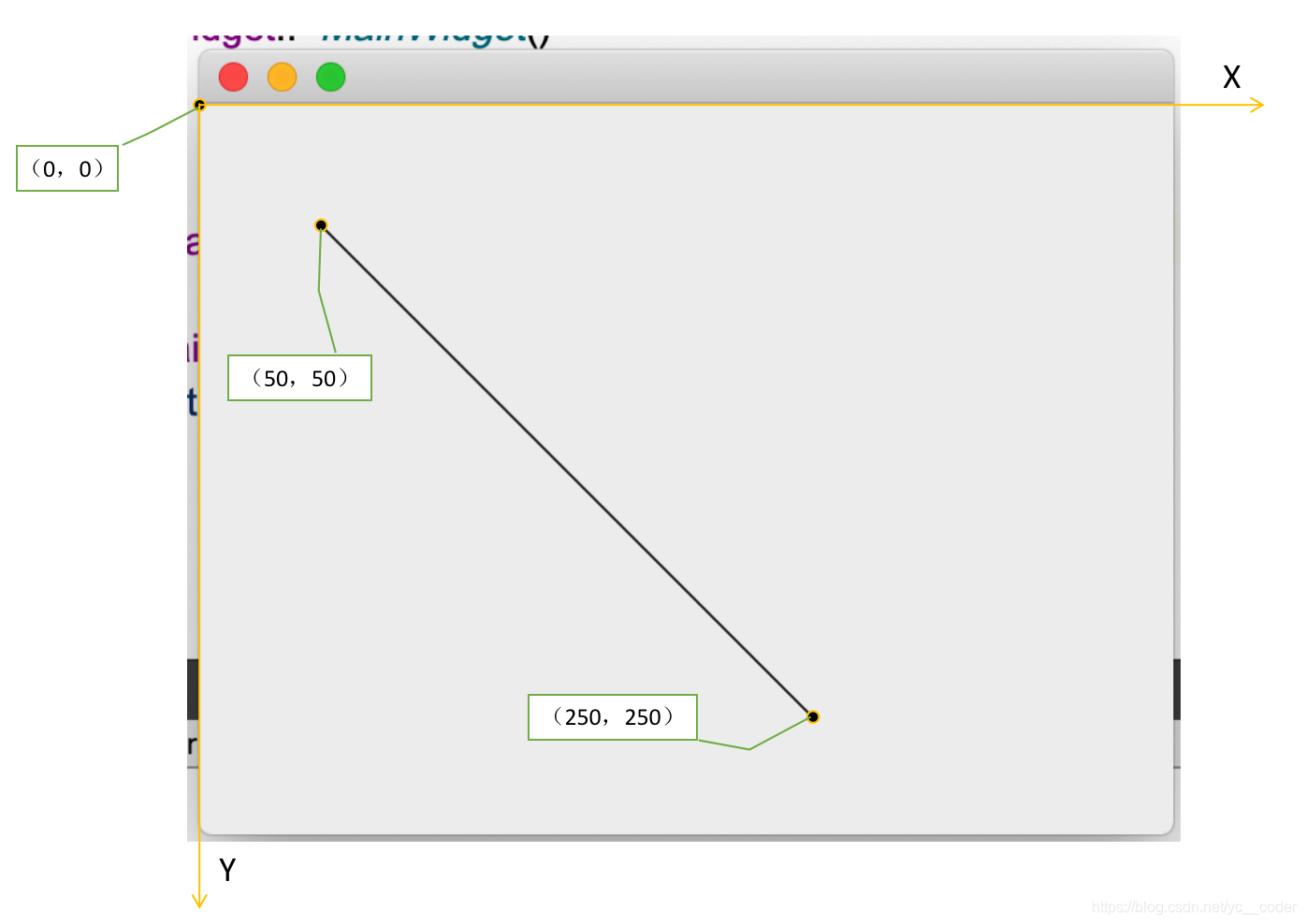

如图，语句

    QPainter paint(this);
	paint.drawLine(50,50,250,250);

画出的图

3、绘制矩形

函数原型：

inline void QPainter::drawRect(const QRectF &rect)
{
    drawRects(&rect, 1);
}

inline void QPainter::drawRect(int x, int y, int w, int h)
{
    QRect r(x, y, w, h);
    drawRects(&r, 1);
}

inline void QPainter::drawRect(const QRect &r)
{
    drawRects(&r, 1);
}

可见，矩形的画法是线申明一个点坐标作为左上落脚点，再定义其长度和高度

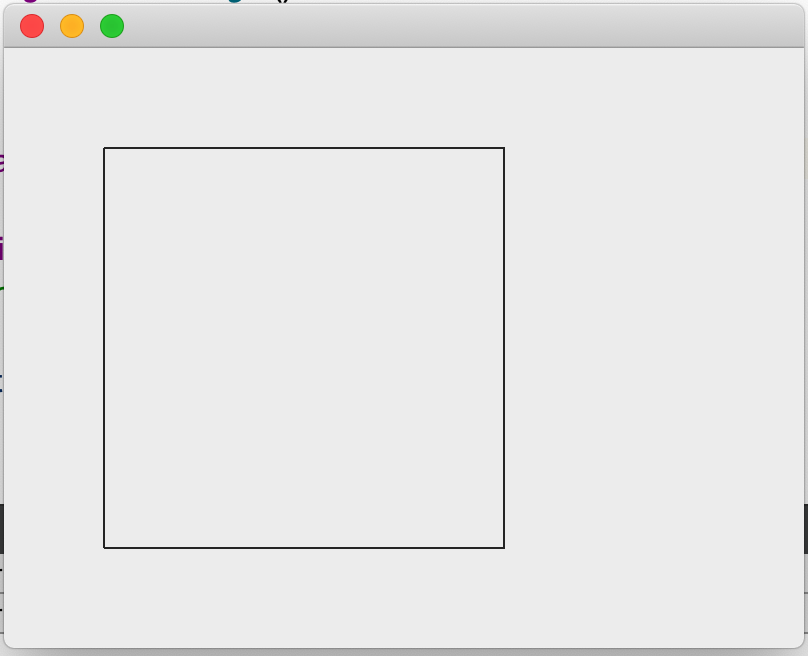

如图，使用函数

    QPainter paint(this);
	paint.drawRect(50,50,200,200);

4、绘制圆角矩阵

原型：

    void drawRoundRect(const QRectF &r, int xround = 25, int yround = 25);
    QT_DEPRECATED_X("Use drawRoundedRect(..., Qt::RelativeSize) instead")
    void drawRoundRect(int x, int y, int w, int h, int = 25, int = 25);
    QT_DEPRECATED_X("Use drawRoundedRect(..., Qt::RelativeSize) instead")
    void drawRoundRect(const QRect &r, int xround = 25, int yround = 25);

可见，坐标，长，高和矩形是一样的，只是后面多了两个参数，第一个参数是x轴上圆润长度，第二个参数是y轴上圆润长度。

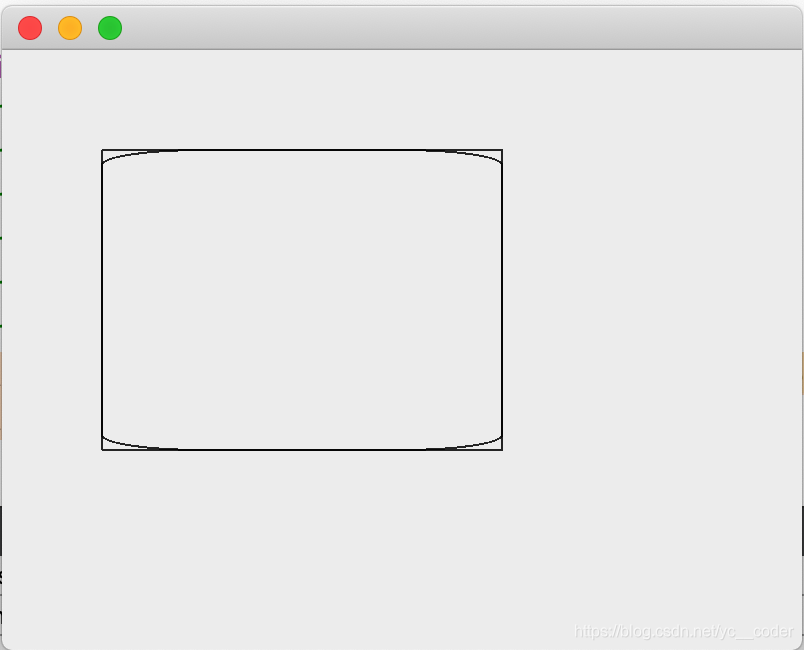

如图，为了看的清楚，添加一个矩形，

    paint.drawRoundRect(50,50,200,150,50,10);
    paint.drawRect(50,50,200,150);

5、绘制椭圆

函数原型：

inline void QPainter::drawEllipse(int x, int y, int w, int h)
{
    drawEllipse(QRect(x, y, w, h));
}

inline void QPainter::drawEllipse(const QPointF &center, qreal rx, qreal ry)
{
    drawEllipse(QRectF(center.x() - rx, center.y() - ry, 2 * rx, 2 * ry));
}

inline void QPainter::drawEllipse(const QPoint &center, int rx, int ry)
{
    drawEllipse(QRect(center.x() - rx, center.y() - ry, 2 * rx, 2 * ry));
}

可见，绘制椭圆也是固定一个点，再申明长和宽

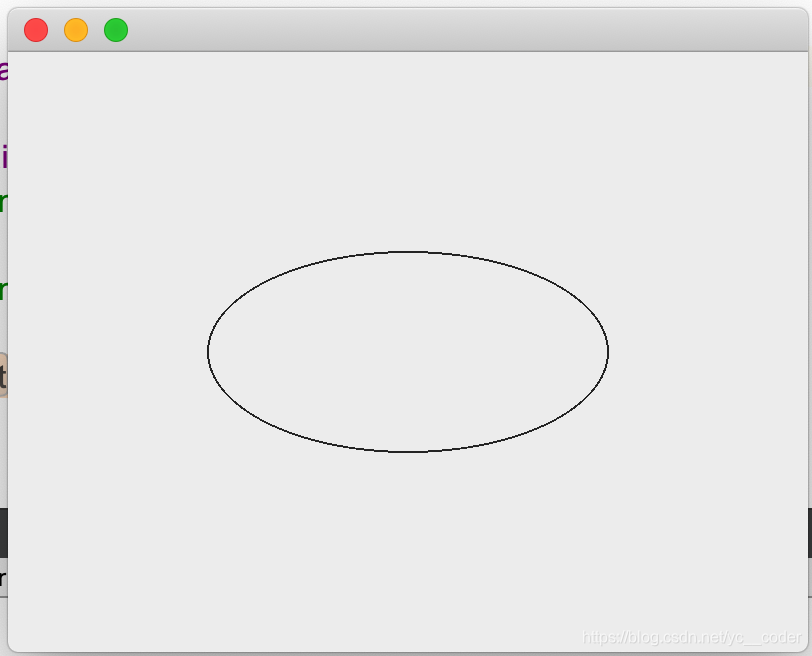

如图，使用函数paint.drawEllipse(100,100,200,100);

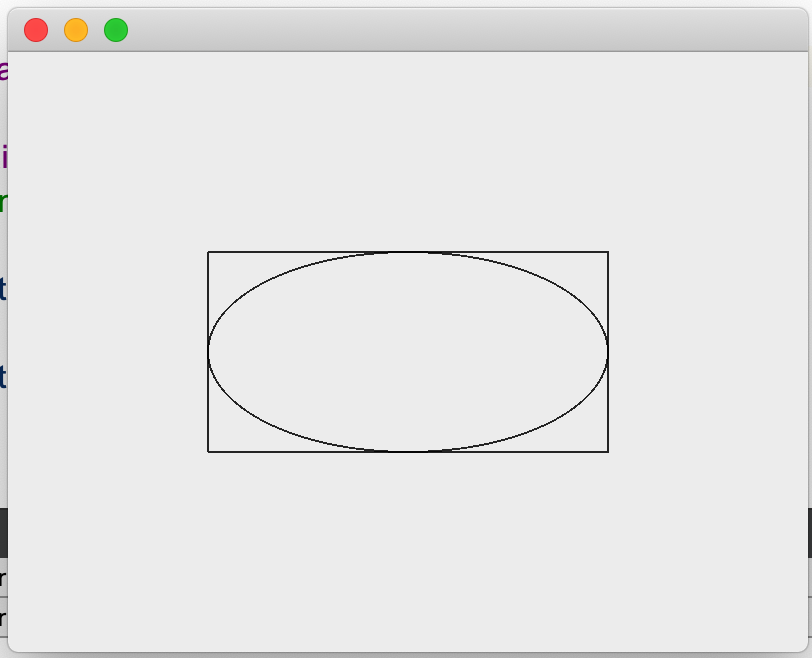

如果不理解是如何形成的，那么我们添加一个矩形来看看，矩形的还不了解就返回上一层看看。

    paint.drawRect(100,100,200,100);
    paint.drawEllipse(100,100,200,100);

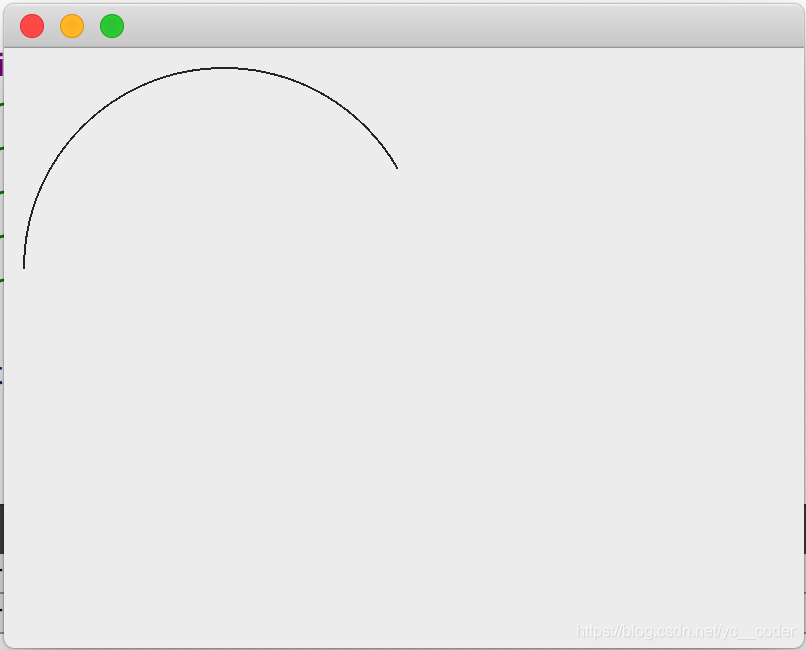

6、绘制圆弧

原型：

inline void QPainter::drawArc(const QRect &r, int a, int alen)
{
    drawArc(QRectF(r), a, alen);
}

inline void QPainter::drawArc(int x, int y, int w, int h, int a, int alen)
{
    drawArc(QRectF(x, y, w, h), a, alen);
}

可见，圆弧是先确定一个矩形，再根据两个角度来确定。这两个角度一个是开始角度，一个是绘制角度。
开始角度是说从一个固定角度开始。
绘制角度是说从固定角度开始，你要绘制多少度的弧。
有两点要说的是，角度是被划分成16部分的，所以输入角度时要✖️16；0角度是沿x轴方向的，度数沿逆时针增长。具体见代码：

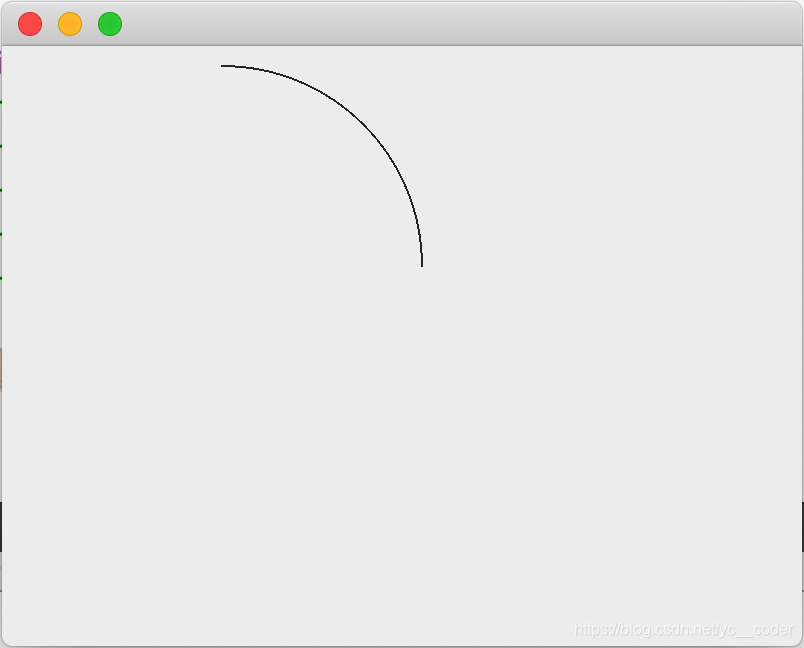

	paint.drawArc(10,10,200,200,0*16,90*16);		//0度开始，弧长90度

	paint.drawArc(10,10,200,200,30*16,150*16);		//30度开始，弧长150度

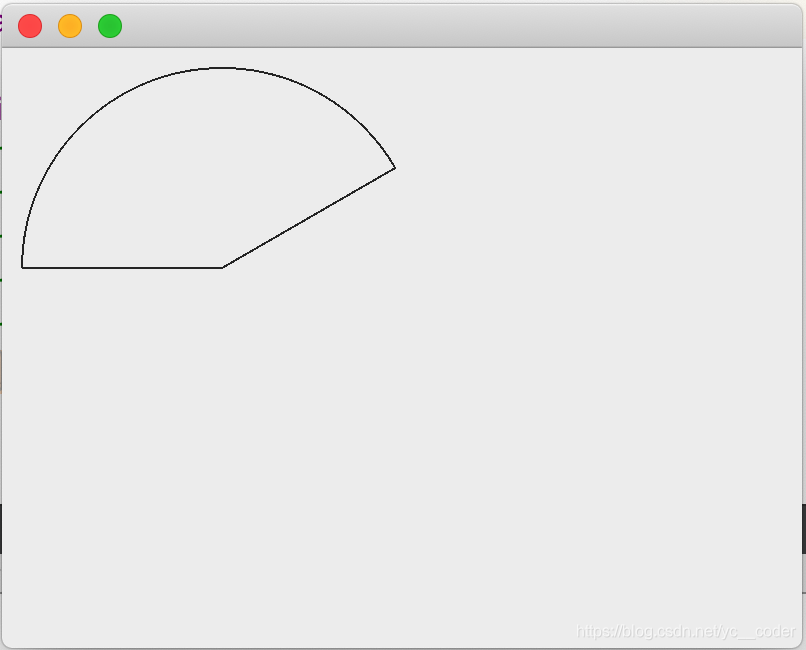

7、绘制扇形

原理和画弧一样，不解释

代码：paint.drawPie(10,10,200,200,30*16,150*16);

8、绘制多边形

原型：

	void drawPolygon(const QPointF *points, int pointCount, Qt::FillRule fillRule = Qt::OddEvenFill);
    inline void drawPolygon(const QPolygonF &polygon, Qt::FillRule fillRule = Qt::OddEvenFill);
    void drawPolygon(const QPoint *points, int pointCount, Qt::FillRule fillRule = Qt::OddEvenFill);
    inline void drawPolygon(const QPolygon &polygon, Qt::FillRule fillRule = Qt::OddEvenFill);

可见，绘制多边形就是将点坐标作为数组形式，把首地址传给绘制接口，再申明点的个数，最后将两点之间用线段连接。

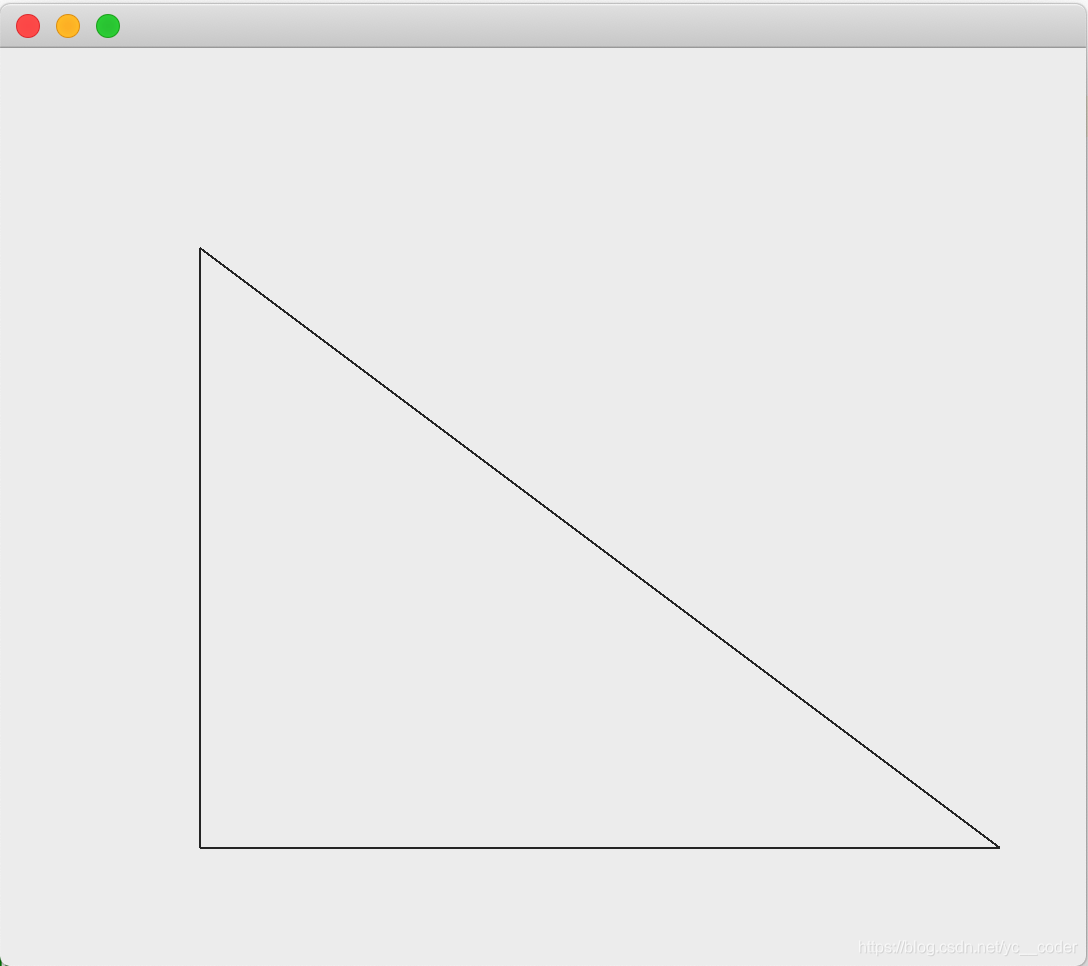

比如画一个三角形，设定三个点坐标为（100，100）、（100，400）、（500，400），这就是一个直角三角形。再将点和个数传给drawPolygon()函数接口。

    QPoint point[3] = {QPoint(100,100), QPoint(100,400), QPoint(500,400)};
    paint.drawPolygon(point,3);

如图：

9、绘制文本

原型：

    void drawText(const QPointF &p, const QString &s);
    inline void drawText(const QPoint &p, const QString &s);
    inline void drawText(int x, int y, const QString &s);

    void drawText(const QPointF &p, const QString &str, int tf, int justificationPadding);

    void drawText(const QRectF &r, int flags, const QString &text, QRectF *br = nullptr);
    void drawText(const QRect &r, int flags, const QString &text, QRect *br = nullptr);
    inline void drawText(int x, int y, int w, int h, int flags, const QString &text, QRect *br = nullptr);

    void drawText(const QRectF &r, const QString &text, const QTextOption &o = QTextOption());

可见，可以用点、矩形来确定文本位置。有一点要说的是，既然是文本，那么肯定可以使用QFont控制字体的大小、模式等，最后再绘制前paint.setFont(font);完成。

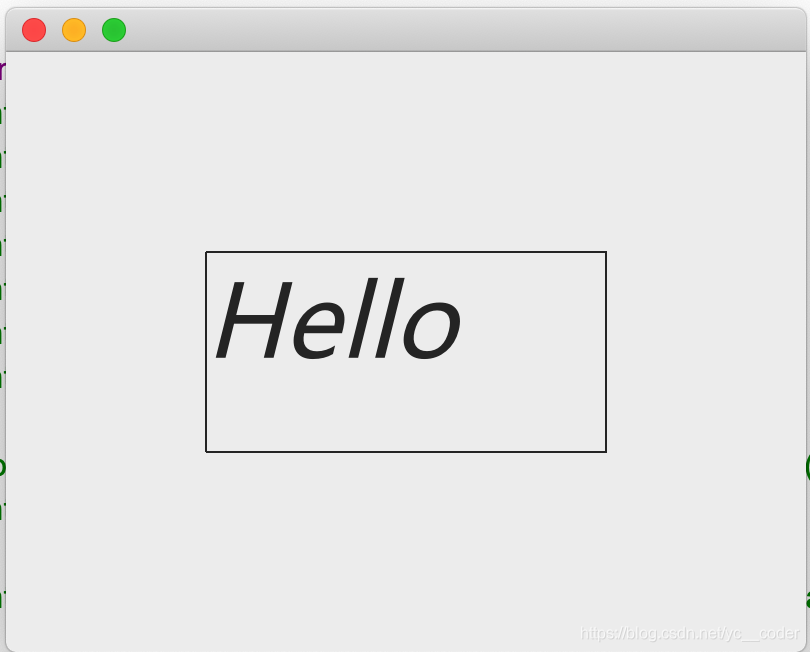

演示代码如下，为了直观，添加了矩形：

    QFont font;
    font.setPointSize(50);
    font.setFamily("Microsoft YaHei");
    font.setItalic(true);
    paint.setFont(font);
    QRect rect(100,100,200,100);
    paint.drawRect(rect);
    paint.drawText(rect,"Hello");

如图：

10、绘制图片

原型，有点多，只罗列了常用的几个：

inline void QPainter::drawPixmap(const QPoint &p, const QPixmap &pm)
{
    drawPixmap(QPointF(p), pm);
}

inline void QPainter::drawPixmap(const QRect &r, const QPixmap &pm)
{
    drawPixmap(QRectF(r), pm, QRectF());
}

inline void QPainter::drawPixmap(int x, int y, const QPixmap &pm)
{
    drawPixmap(QPointF(x, y), pm);
}

inline void QPainter::drawPixmap(int x, int y, int w, int h, const QPixmap &pm)
{
    drawPixmap(QRectF(x, y, w, h), pm, QRectF());
}

可见，图片绘制也是由点、矩形来确定位置的，最后加上图片的路径即可（用QPixmap）。

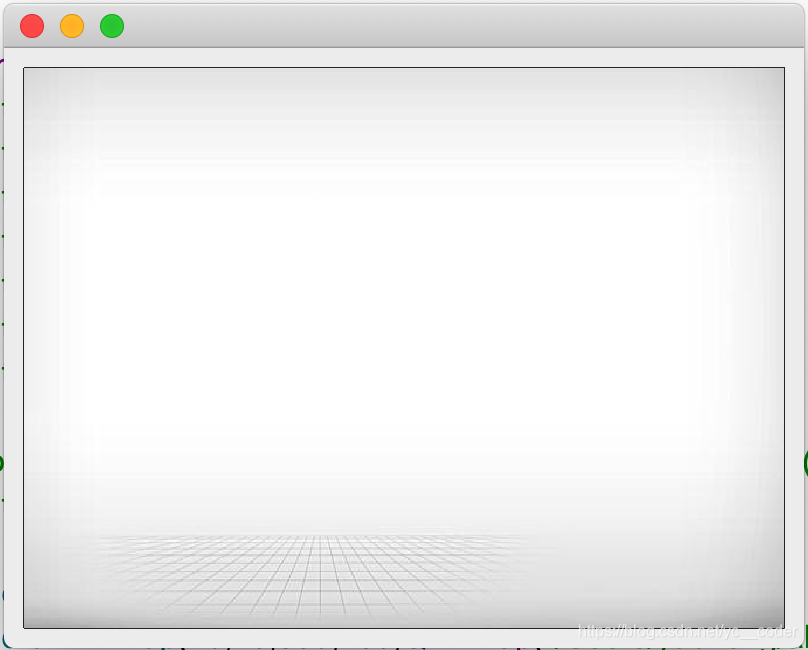

代码如下，加入矩形：

    paint.drawRect(10,10,380,280);
    paint.drawPixmap(10,10,380,280,QPixmap("/Users/yucheng/allpic/back.jpeg"));

如图：

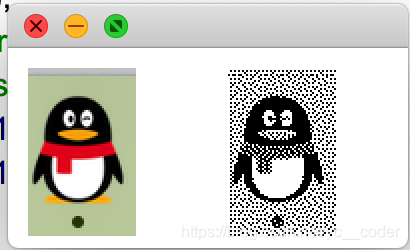

11、二进制绘制图片

用法和QPixmap相同，将类变为QBitmap即可。具体看代码：

    QPainter paint(this);
    QPixmap pix("/Users/yucheng/allpic/qq.png");
    QBitmap bit("/Users/yucheng/allpic/qq.png");
    paint.drawPixmap(10,10,pix);
    paint.drawPixmap(110,10,bit);

三、画笔与画刷

1、简介

首先要知道，画笔类QPen常用来画线，画刷类QBrush常用来填充图形内部。

2、画笔

画笔用来画图形，众所周知，笔有很多种，包括影响线条的粗细、颜色，以及个人影响的线条的款式，如实线、虚线、点线。当然，线条粗了以后，始末端的样式也是不同的，包括平整、圆形。

接下来一个个看！

(1)、线条粗细、颜色

QPainter可以使用QPen来定义笔，QPen中使用.setWidth(int)来设置笔的粗细，使用.setBush(Qt::black);来设置笔的颜色。

.setWidth(int)后的参数是像素大小，最小为1，即使输入0，也是画出一像素大小。

.setBush(Qt::black);后颜色是Qt自带的颜色输入Qt::后会显示各类接口，选择想要的颜色即可。

代码，为了颜色及款式对比鲜明，往后我都将背景填充为白色：

    QPainter paint(this);
    QPen pen;
    pen.setWidth(10);
    pen.setBrush(Qt::blue);
    paint.setPen(pen);
    paint.drawLine(50,100,50,200);
    paint.drawRect(100,100,200,100);

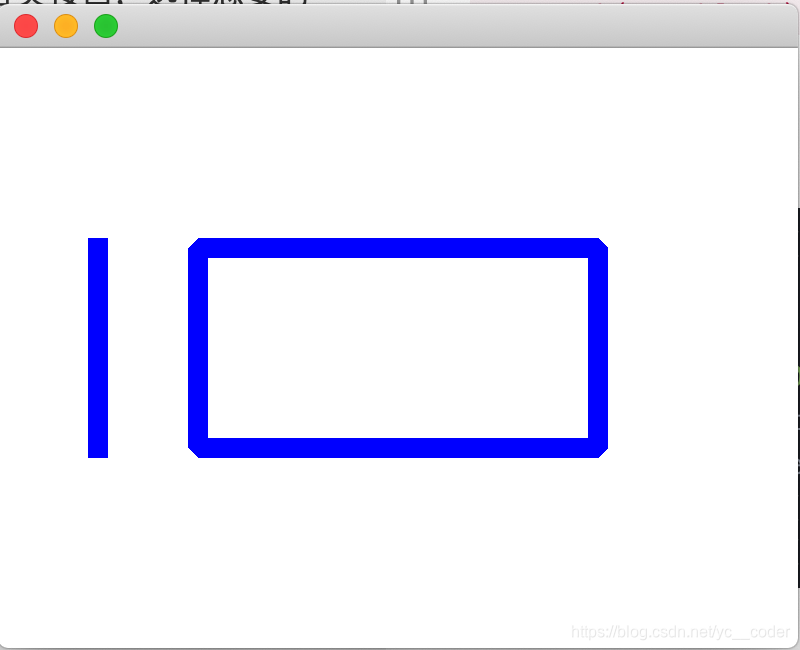

效果：

(2)、线条款式

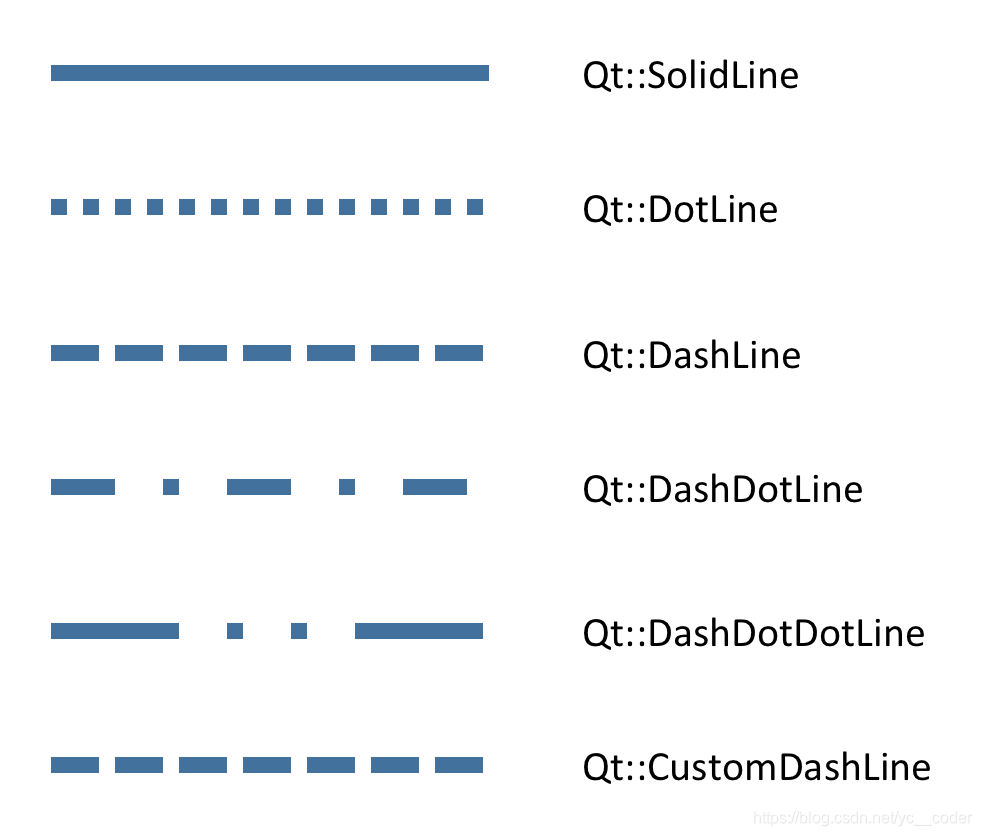

线条默认都是直线的，当然也有其他了。如图：

默认情况是直线，使用pen.setStyle(Qt::SolidLine);切换喜欢的样式。

(3)、线条末端样式和线条连接方式

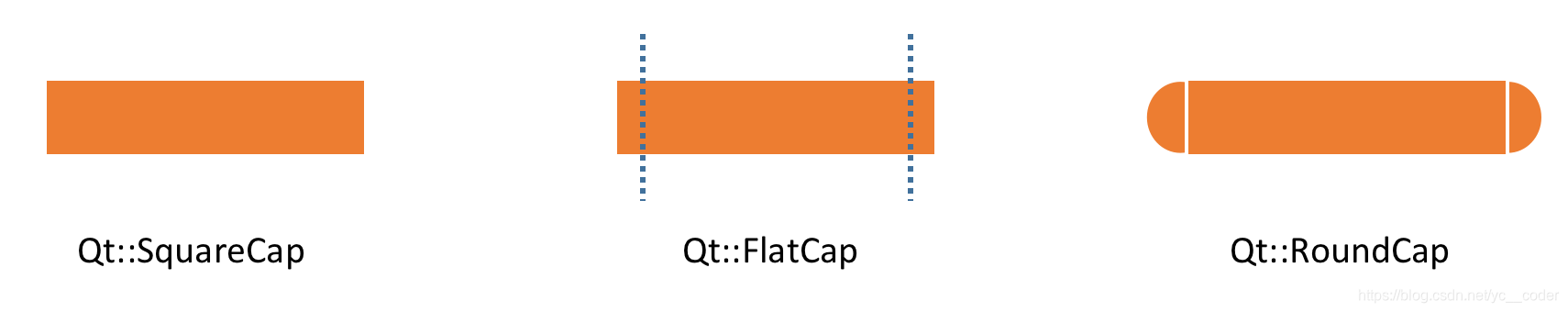

线条末端一般分为三种情形：

默认是第一种情况，见上图（1），使用pen.setCapStyle(Qt::SquareCap);切换模式。

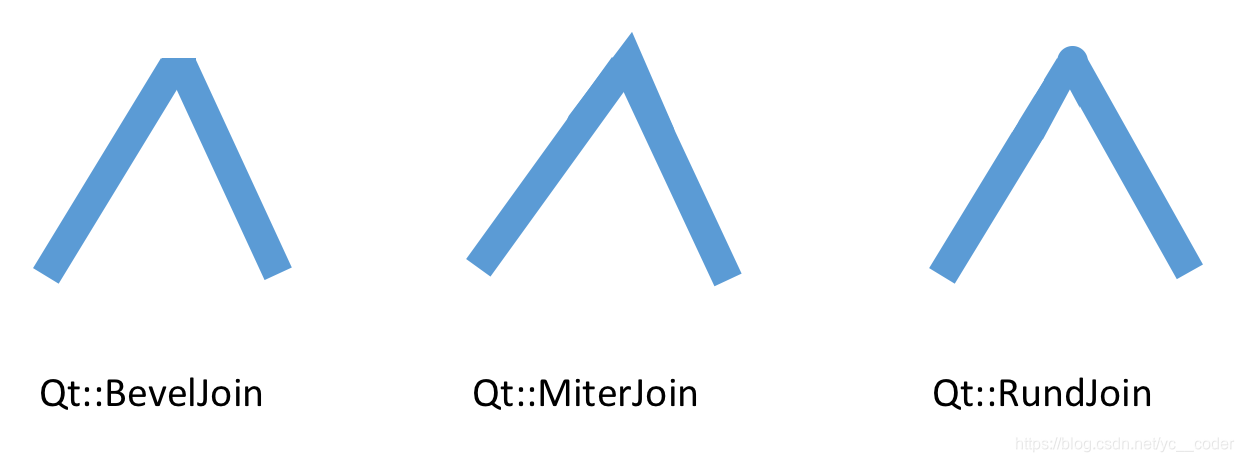

线条接连也分为三种方式：

默认是第一种方式，见上图（1），使用pen.setJoinStyle(Qt::BevelJoin);切换形式。

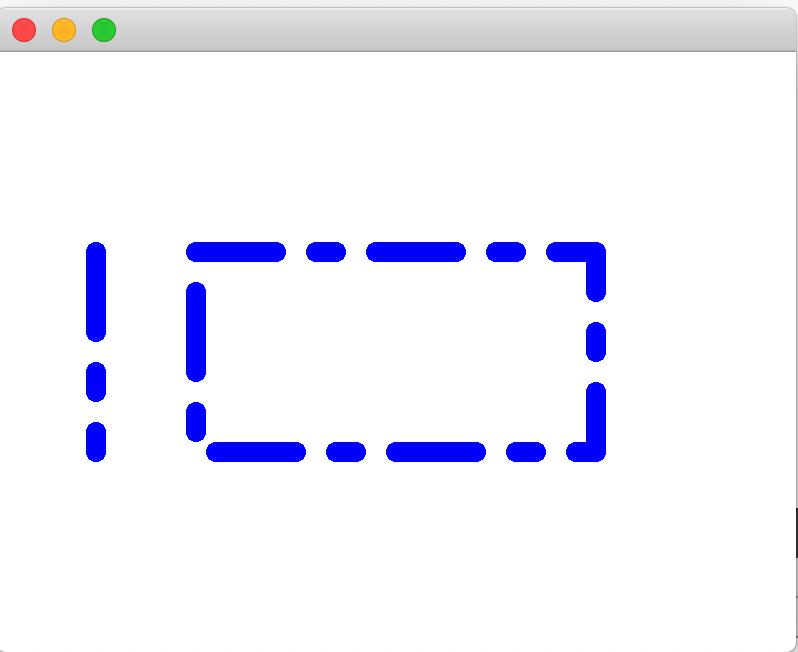

(4)、前三种结合举例

代码：

void MainWidget::paintEvent(QPaintEvent *event)
{
    QPainter paint(this);
    QPen pen;
    pen.setWidth(10);
    pen.setBrush(Qt::blue);

    pen.setStyle(Qt::DashDotLine);		//设置线条为破折号+远点形式（2）
    pen.setCapStyle(Qt::RoundCap);		//设置笔帽末端为圆形（1）
    pen.setJoinStyle(Qt::RoundJoin);	//设置线条连接方式为圆形（3）

    paint.setPen(pen);
    paint.drawLine(50,100,50,200);
    paint.drawRect(100,100,200,100);
}

内部也可以写成

    QPainter paint(this);
    QPen pen(Qt::blue,10,Qt::DashDotLine,Qt::RoundCap,Qt::RoundJoin);
    paint.setPen(pen);
    paint.drawLine(50,100,50,200);
    paint.drawRect(100,100,200,100);

图形如下：

与（1）中图形对比

3、画刷

画刷用来给图形内部填色，包括样式、颜色、渐变、纹理。

(1)、画刷颜色

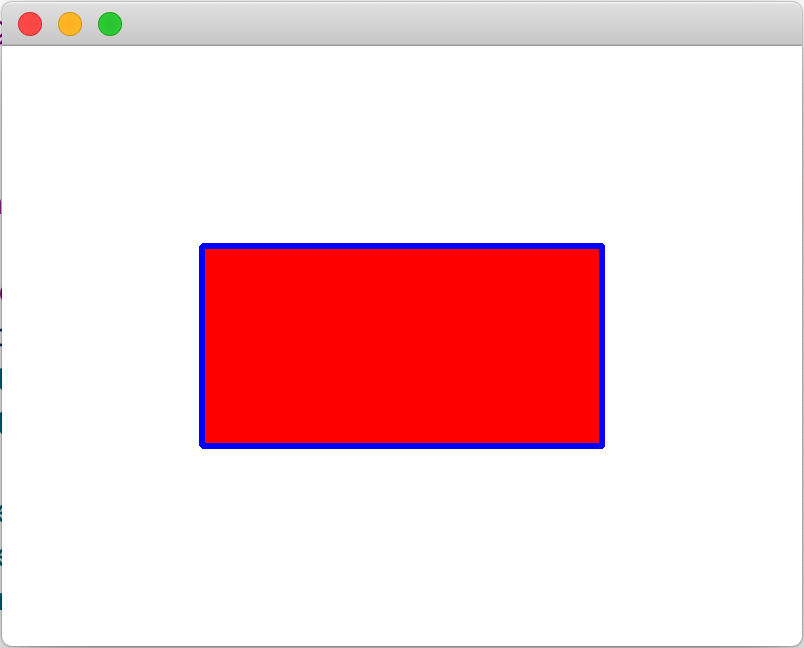

QPainter使用QBrush来定义画刷，使用.setBrush(QBrush)设置。

代码：

	QPainter paint(this);
    QPen pen;
    pen.setWidth(3);
    pen.setBrush(Qt::blue);

    paint.setPen(pen);					//设置画笔
    paint.setBrush(Qt::red);			//设置画刷为红色
    paint.drawRect(100,100,200,100);

显示：

(2)、画刷纹理

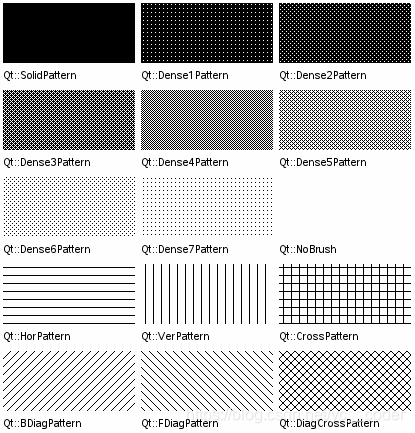

画刷纹理主要有：图片来源 只展示部分，剩余的在下面介绍。

在使用时，我们需要定义一个QBrush类成员来存放纹理及其颜色。.setStyle(Qt::NoBrush)来设置纹理.setColor(Qt::Red)设置纹理颜色

代码：

    QPainter paint(this);
    QPen pen;
    pen.setWidth(3);
    pen.setBrush(Qt::blue);

    QBrush brush;
    brush.setStyle(Qt::Dense1Pattern);
    brush.setColor(Qt::red);

    paint.setPen(pen);
    paint.setBrush(brush);
    paint.drawRect(100,100,200,100);

效果：

(3)、纹理渐变

渐变纹理只有在使用下面三种纹理才能使用：

Qt::LinearGradientPattern、Qt::RadialGradientPattern、Qt::ConicalGradientPattern

如图：

并且，每种纹理都要定义初始化纹理类。

纹理类型	纹理定义-类	定义方法	参数解释
Qt::LinearGradientPattern	QLinearGradient	QLinearGradient(const QPointF &start, const QPointF &finalStop)	起始点、终点
Qt::RadialGradientPattern	QRadialGradient	QRadialGradient(const QPointF &center, qreal radius, const QPointF &focalPoint)	中心点坐标、半径、焦点坐标
Qt::ConicalGradientPattern	QConicalGradient	QConicalGradient(const QPointF &center, qreal startAngle)	中点坐标、渐变角度

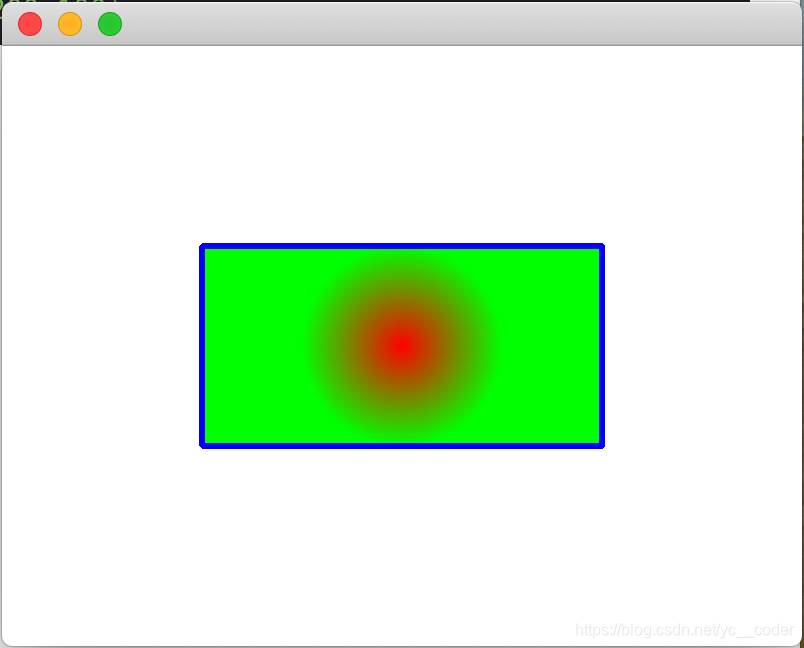

如代码，使用第二个举例：

    QPainter paint(this);
    QPen pen;
    pen.setWidth(3);
    pen.setBrush(Qt::blue);

    QRadialGradient gradient(200,150,50);		//中点坐标、半径、焦点可不写，自定
    gradient.setColorAt(0,Qt::red);
    gradient.setColorAt(1,Qt::green);
    QBrush brush(gradient);

    paint.setPen(pen);
    paint.setBrush(brush);
    paint.drawRect(100,100,200,100);

效果：

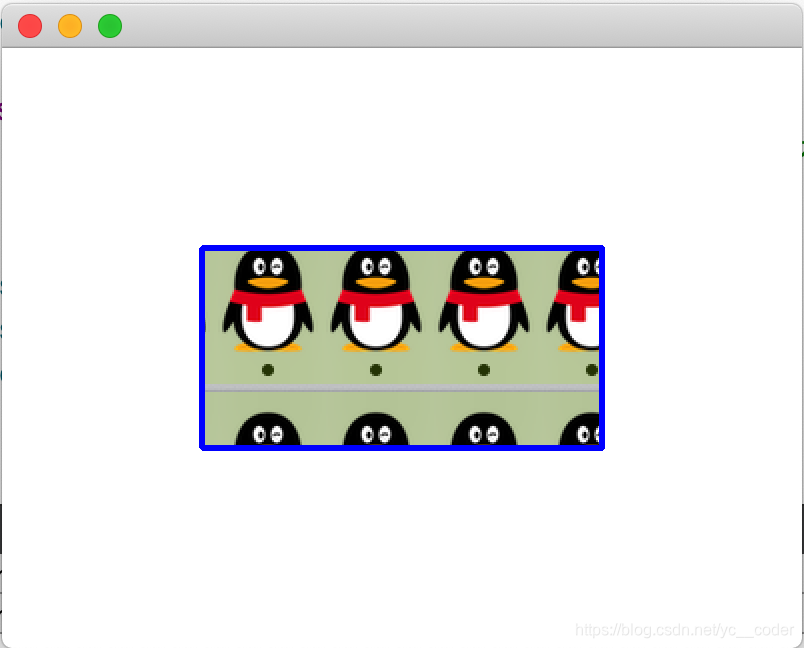

(4)、自定图形渐变

没什么好说的，直接上代码：

    QPainter paint(this);
    QPen pen;
    pen.setWidth(3);
    pen.setBrush(Qt::blue);

    QBrush brush;
    brush.setStyle(Qt::TexturePattern);     //当你不写这句话时，没有关系，因为在下一句执行时会自动设置style
    brush.setTexture(QPixmap("/Users/yucheng/allpic/qq.png"));

    paint.setPen(pen);
    paint.setBrush(brush);
    paint.drawRect(100,100,200,100);

效果：

四、最后

1、简洁代码

在进行简单操作时，总是定义一个新的成员总是很麻烦，比如说自定义纹理，用了将近10行的代码，那么在熟练之后可以用类的构造函数来简化方法。将自定义纹理代码简化如下：

    QPainter paint(this);
    paint.setPen(QPen(Qt::blue,3));
    paint.setBrush(QBrush(QPixmap("/Users/yucheng/allpic/qq.png")));
    paint.drawRect(100,100,200,100);

2、反走样

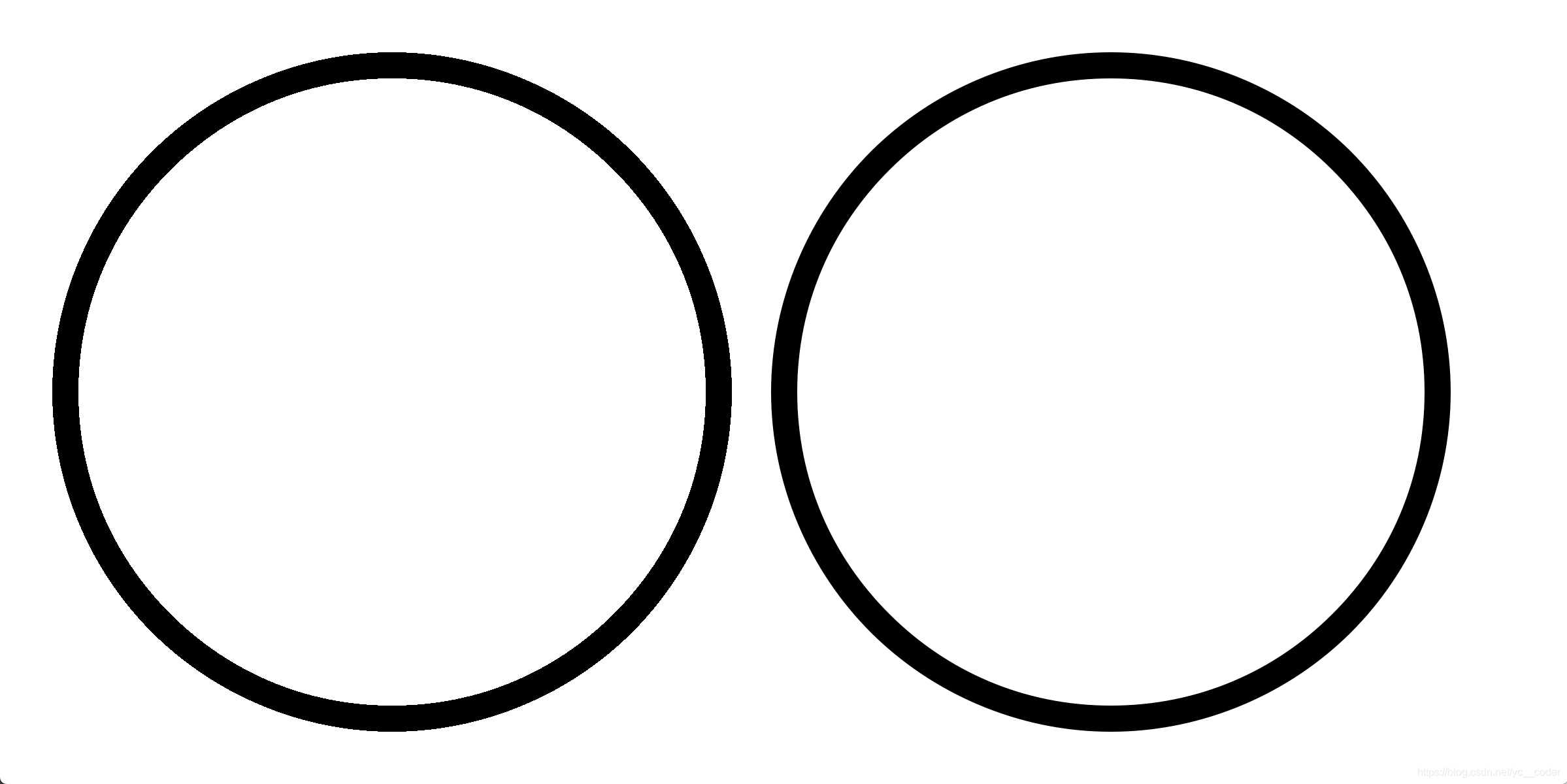

反走样在图形学中就是锯齿，玩游戏的朋友都知道开了抗锯齿的画面都会舒服很多。对比下面两个图形，尤其是上下部分。

仔细发现，左边的圆部分地方会有明显的锯齿，但是右边的就没有，那是因为我们在绘制右边的图形时，添加了反走样。

代码：

    QPainter paint(this);
    paint.setPen(QPen(Qt::black,50));
    paint.drawEllipse(50,50,500,500);
    paint.setRenderHint(QPainter::Antialiasing,true);		//反走样
    paint.drawEllipse(600,50,500,500);

3、颜色取样方式

不管在设定画笔颜色或者画刷颜色时候，我们都用的是Qt自带的颜色。当然还可以使用QColor类中的颜色。
了解QColor的用法参考博客：QColor用法
