CREO - 基础3 - 用拉升的方法构建一个双轮胎模型

前言： 本例用一个简单的基础方法，实现 轮胎模型。该模型在 我的一个轮胎机器视觉 项目里应用

---

1 构建一个 零件模型平面：

右键 【视觉法向】选取TOP面为

---

2 计算轮胎周长并绘制轮胎的展开矩形平面

我们设计一个半径400mm的轮胎模型，

C = π R R =   2513.27 mm

W = 宽度为 350 *2 = 700mm

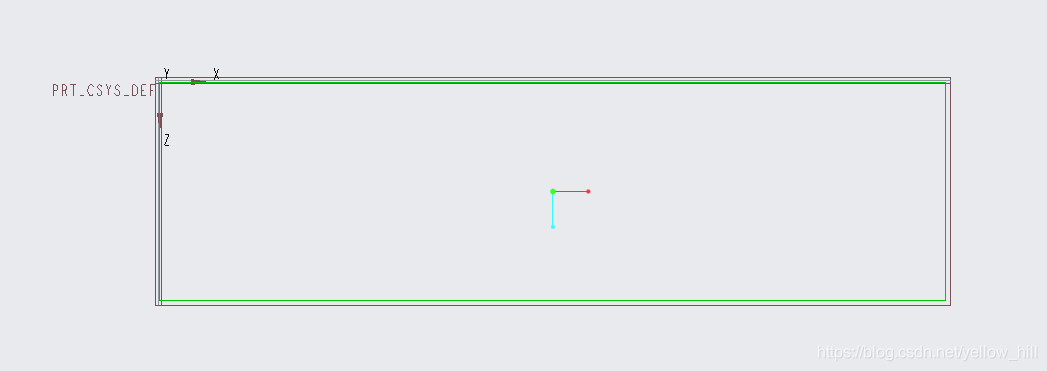

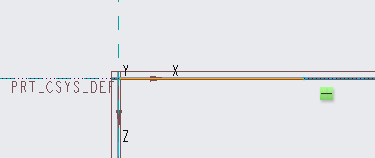

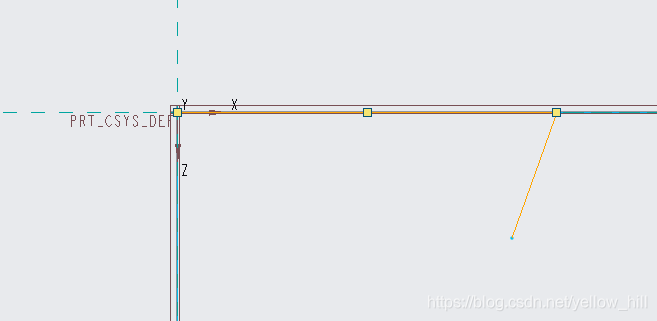

2.1 用草绘以W,C为 宽，边做矩形

注意， 画的时候，绿色标记，水平，垂直，相等可以利用起来

 系统默认是可以连续画

我们不要连续，画完两条边后，用[ESC]键退出

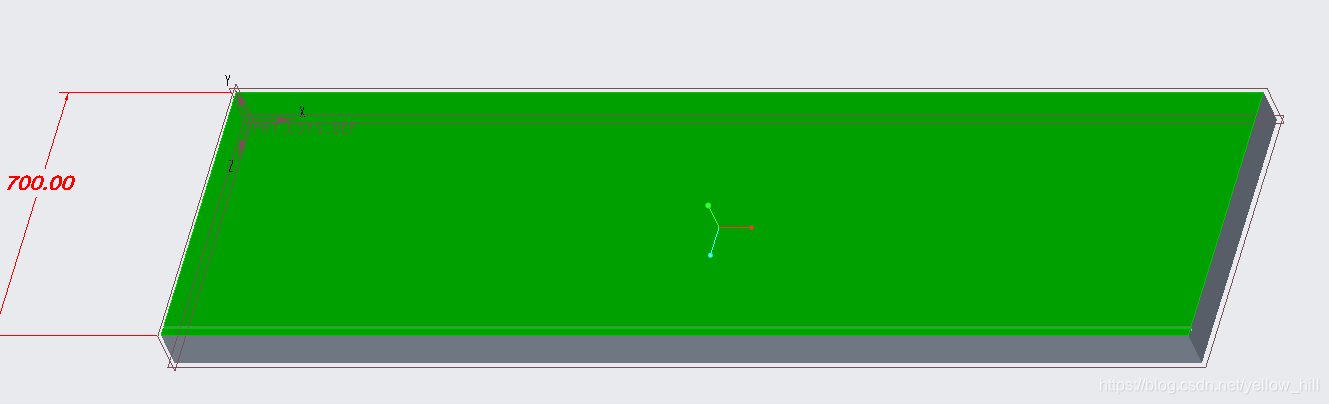

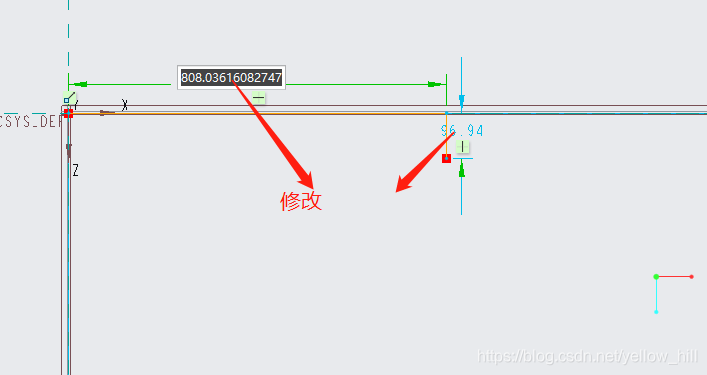

软化双击，蓝色标记的数字，进行尺寸修改，修改为我们定义的长度。

然后，把剩下的矩形两个角连接起来，变成封闭的矩形，注意，必须封闭才能拉伸。

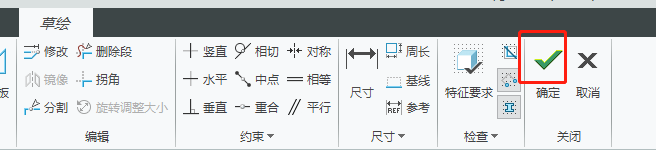

然后，确定 结束草绘

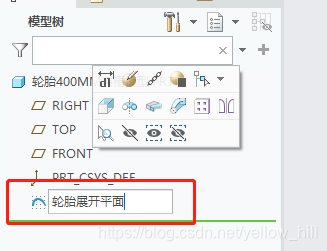

双击 改一下 名字

---

3  生成轮胎展开的厚度皮

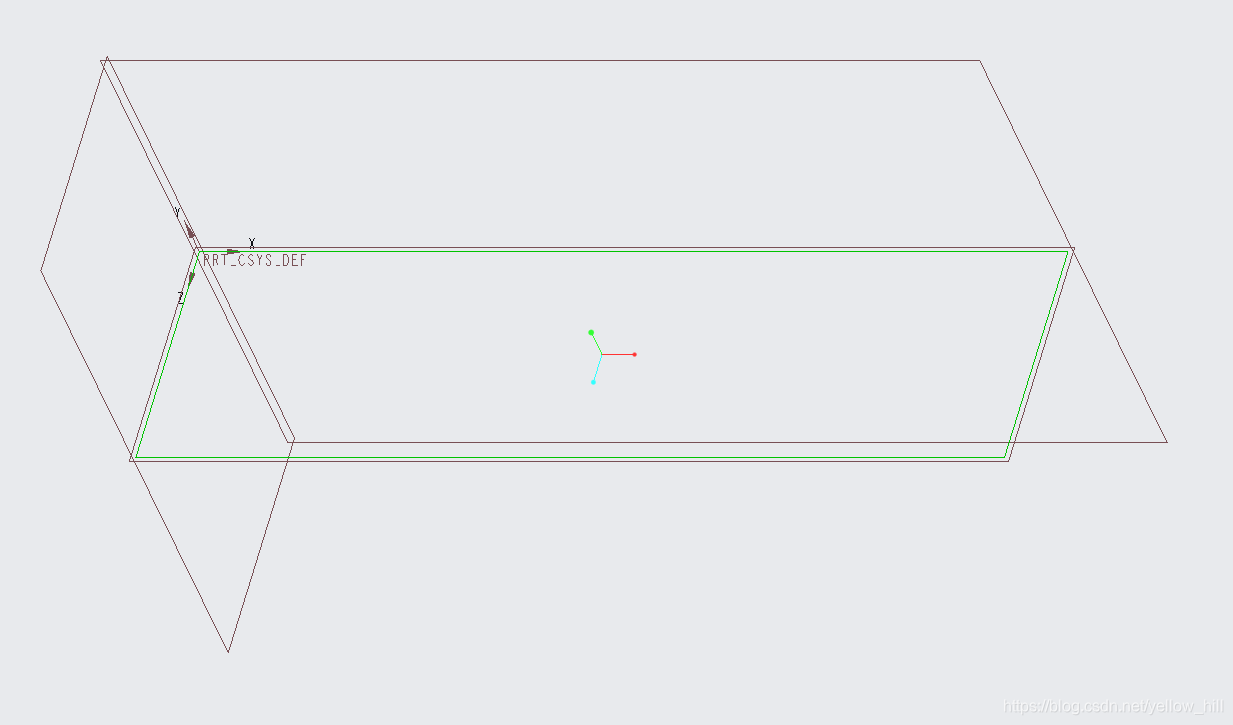

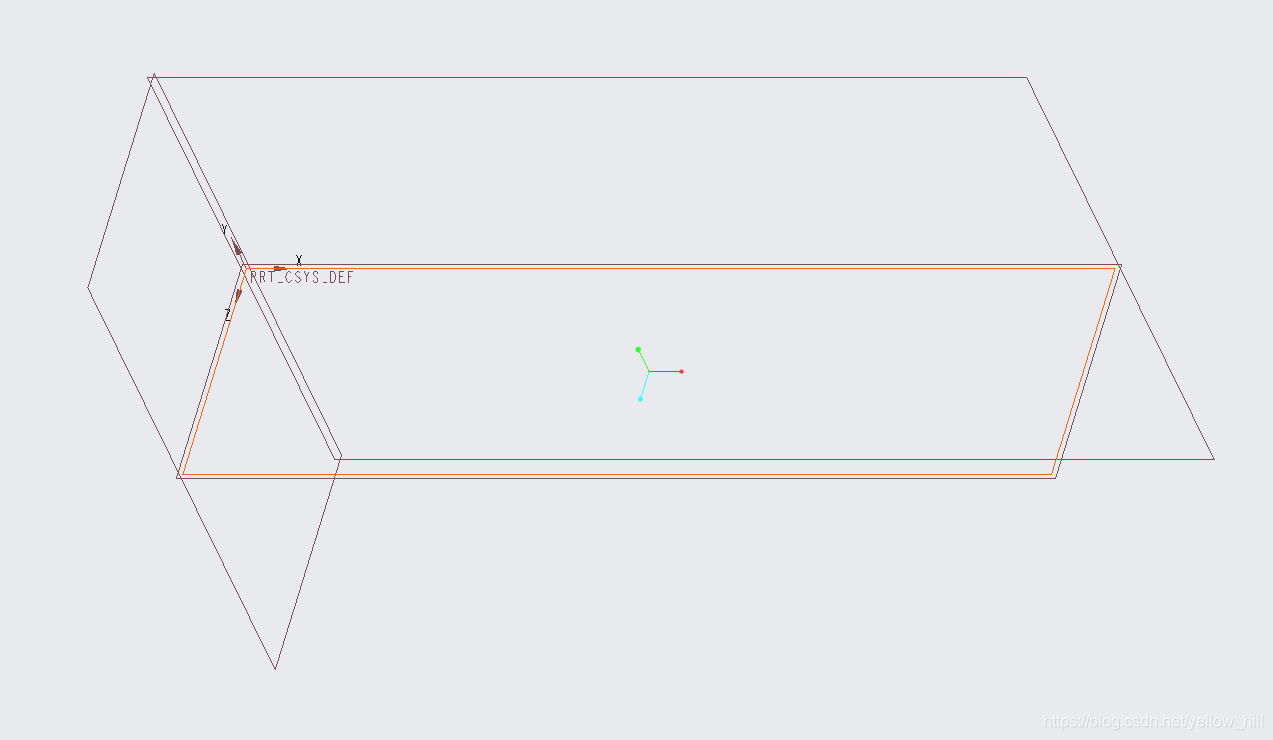

3.1 先回到默认视图：

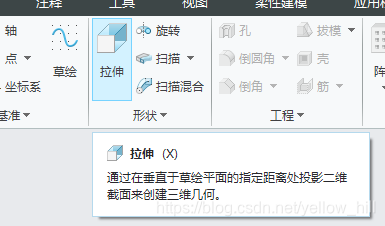

3.2 拉伸矩形为扁平长方体



选择刚才咱们做的矩形

生成如下：

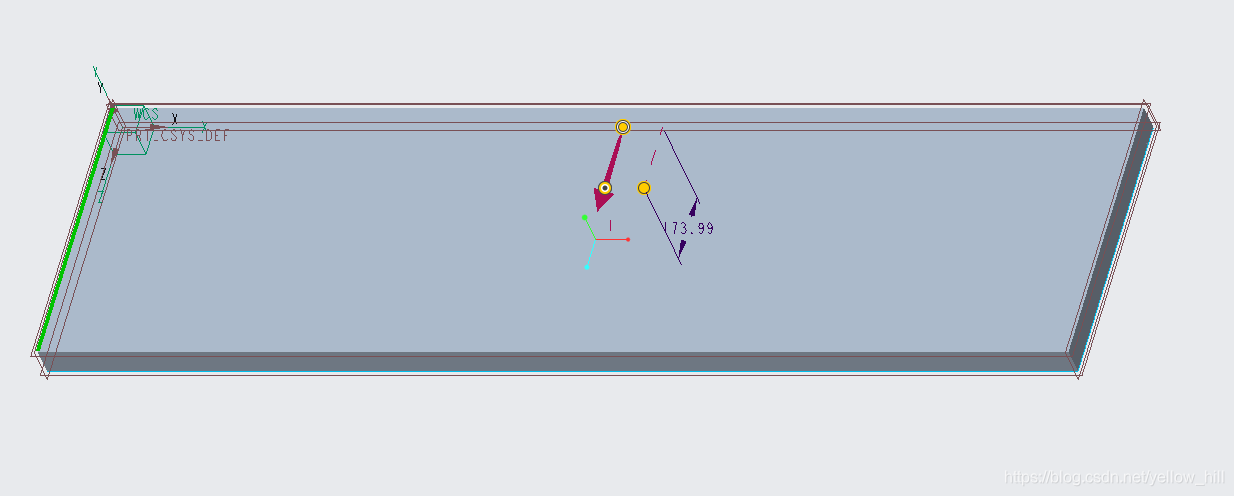

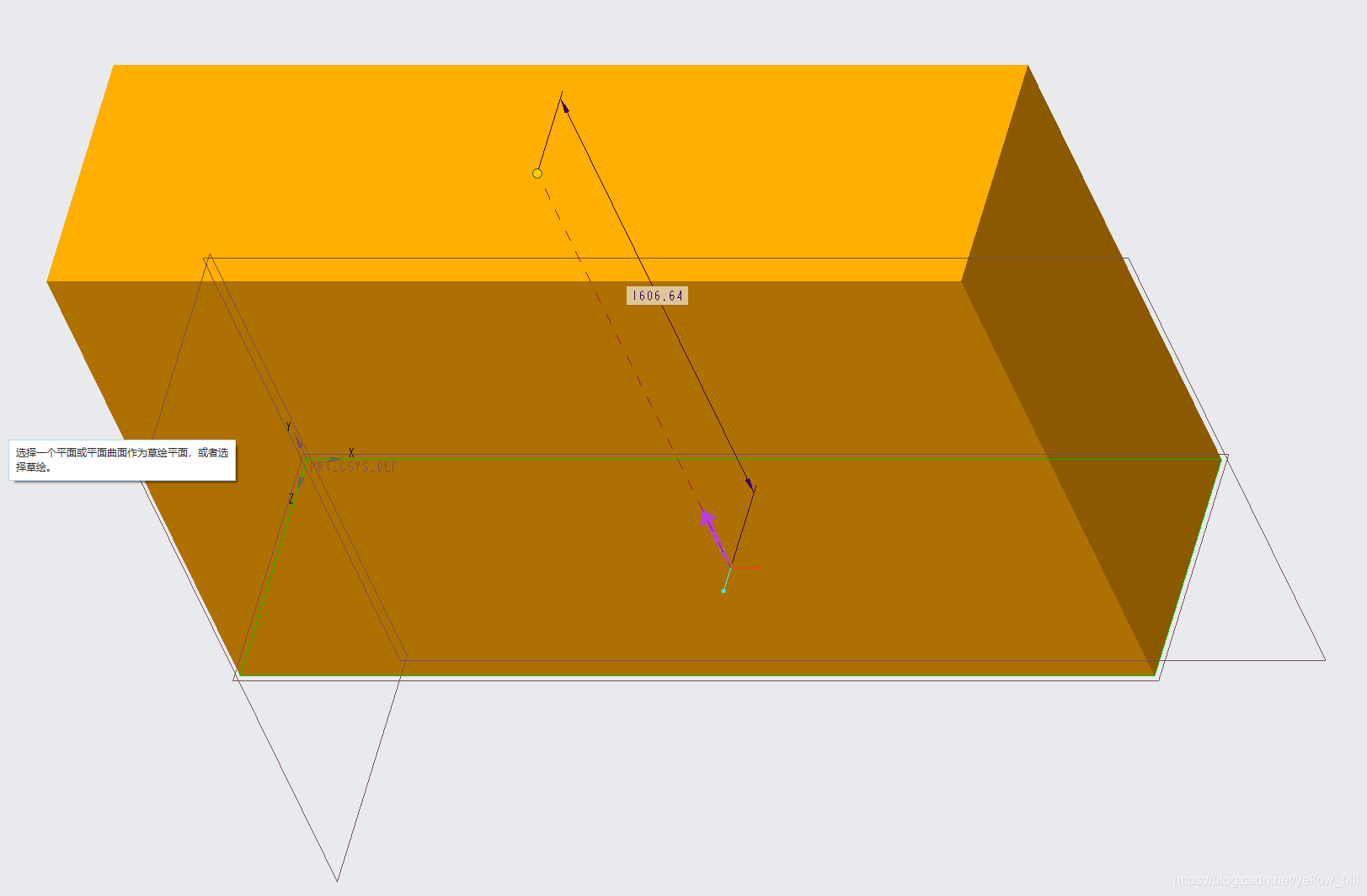

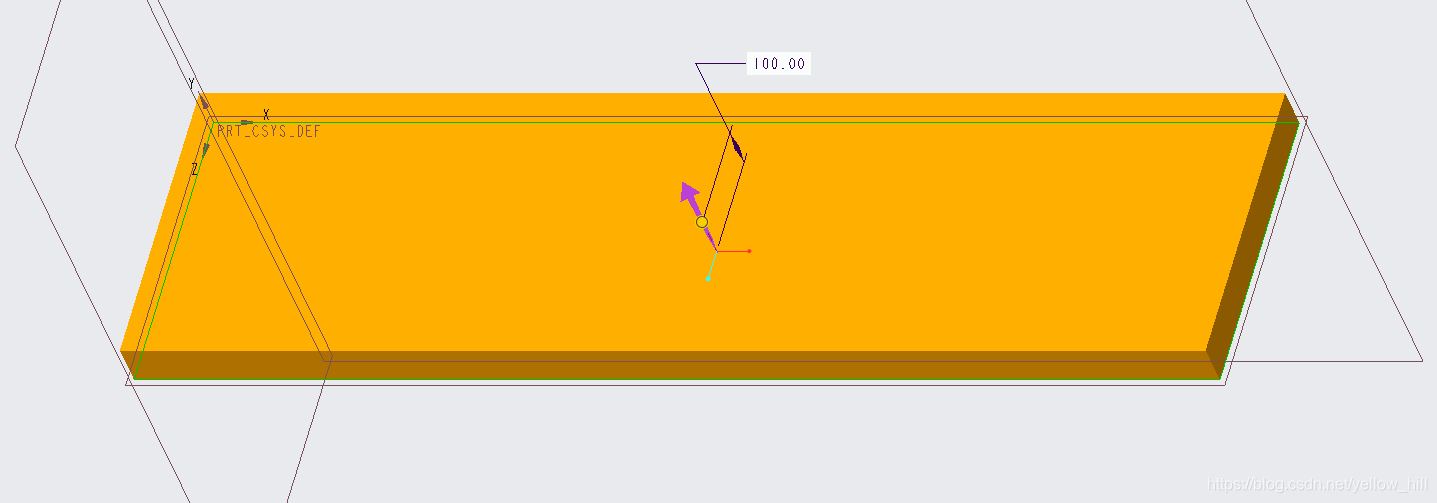

很显然，这个太厚，依旧，我们双击调整

一下厚度，比如100，

确认后，

---

4  在轮胎中画沟槽

轮胎的排水沟槽，一般是5mm宽，9mm深

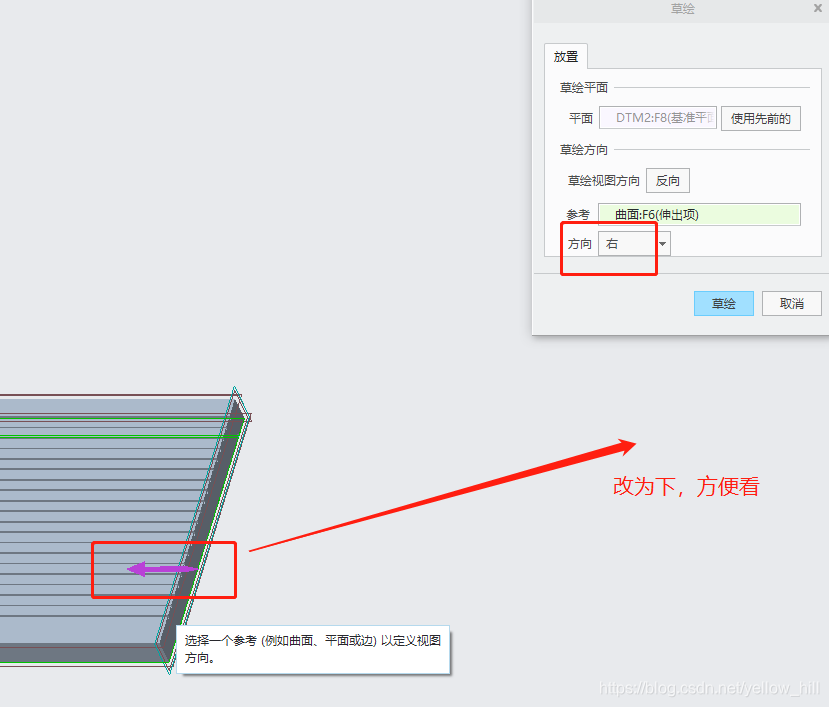

4.1 还是先选平面

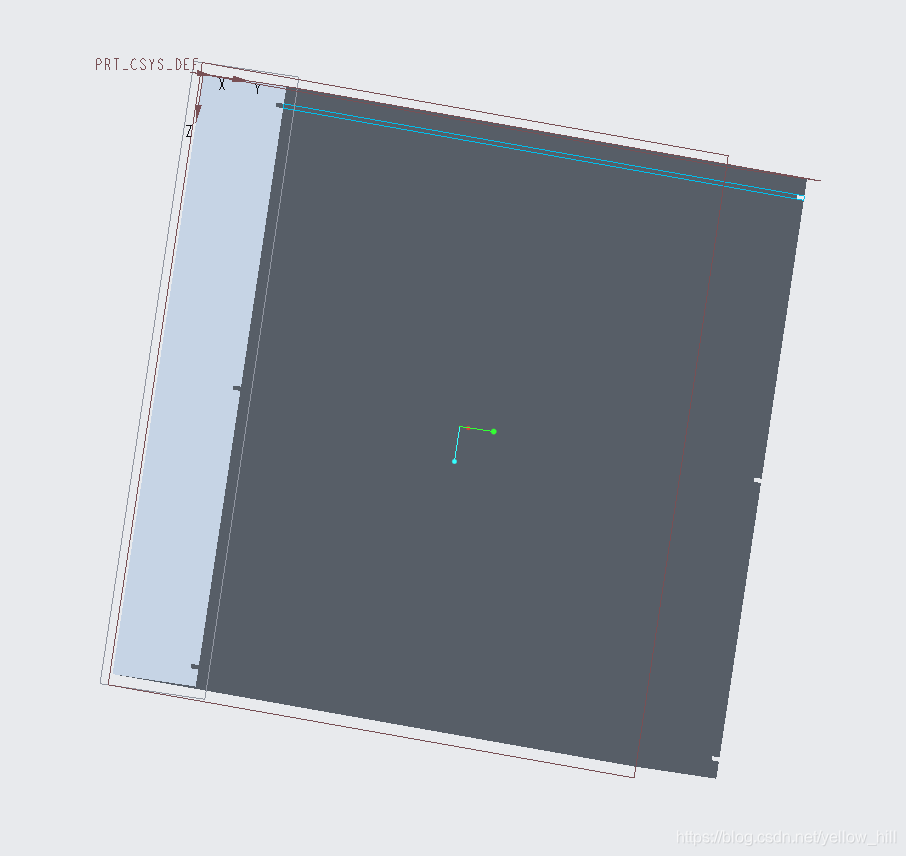

然后，我们切到TOP视角，

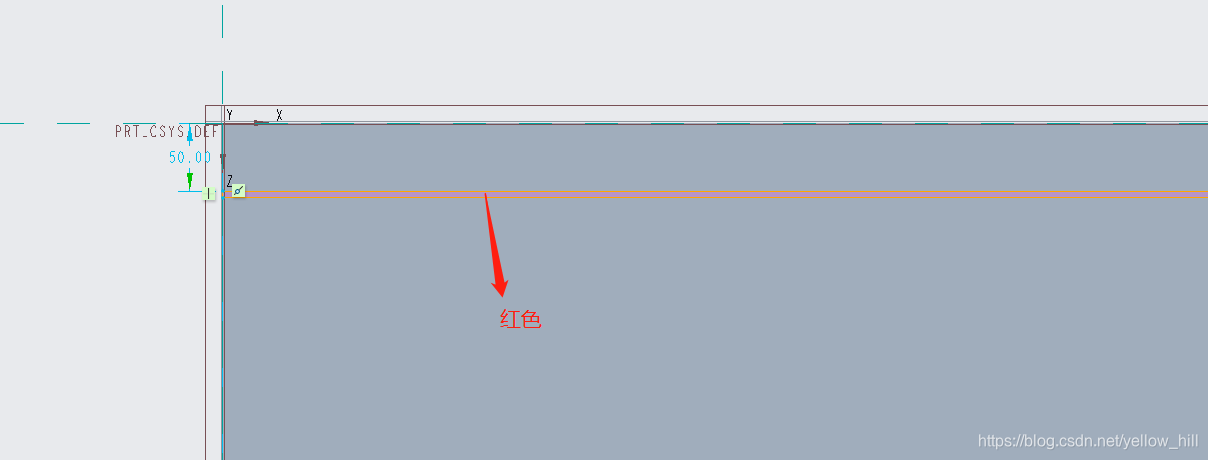

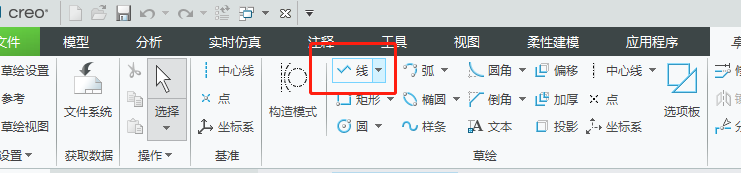

 用线画一个 5mm宽，轮胎周长长的长方形。

、

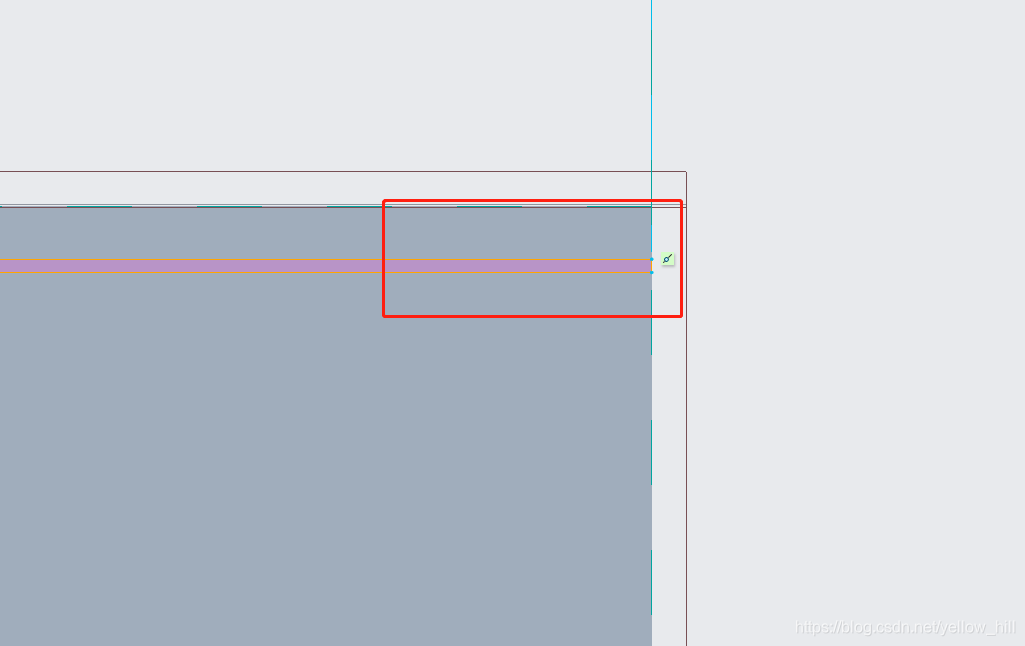

注意一定要封闭，才能进行拉伸，封闭的草绘图是桃红色的。

确定后，

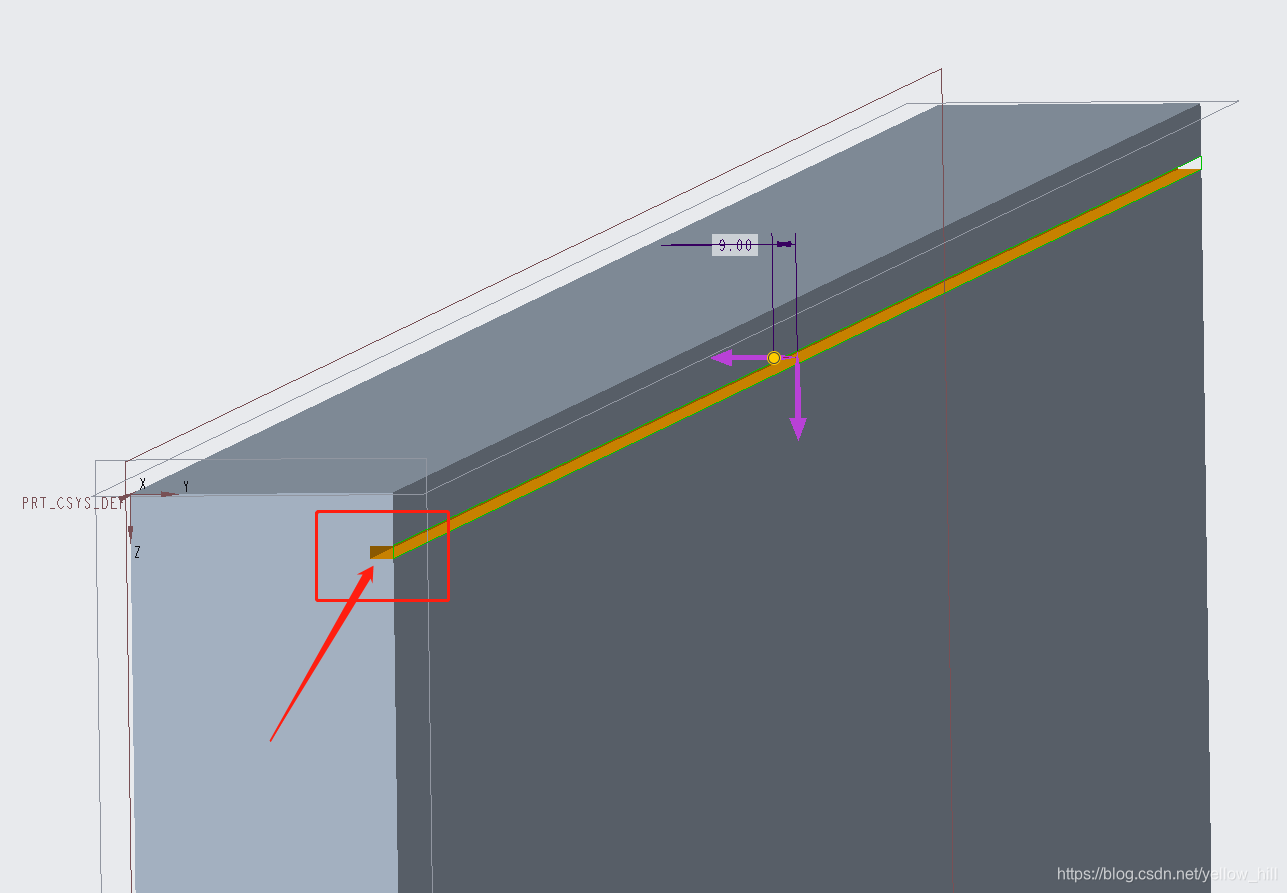

选择这个沟槽，开拉

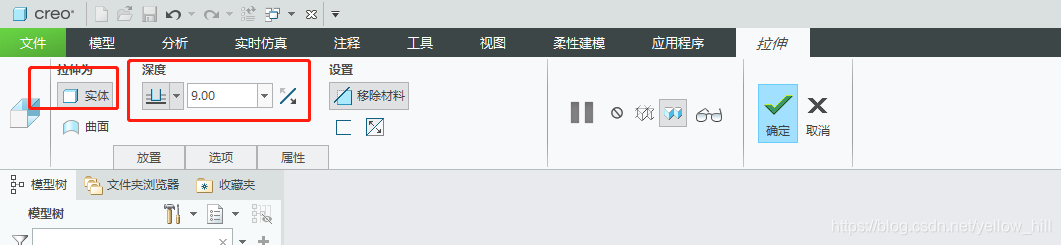

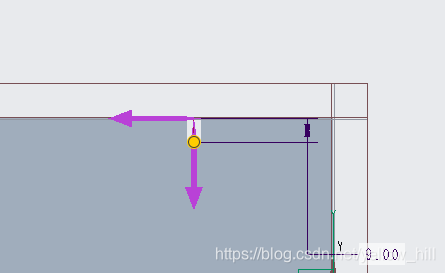

要注意选 【-9】 负的哈，【移除材料】，这样，坐标会挖下去，否则会突出来一块。

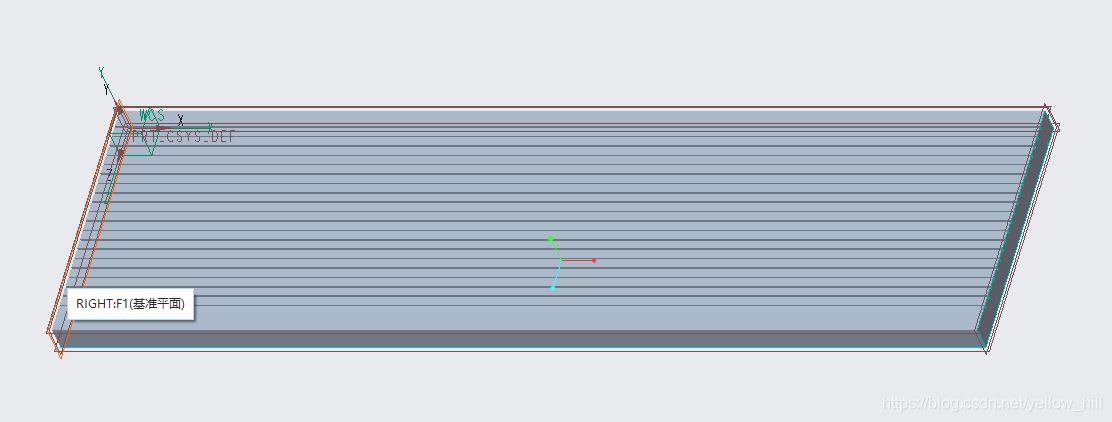

然后，应该有4个沟，再挖几个。



---

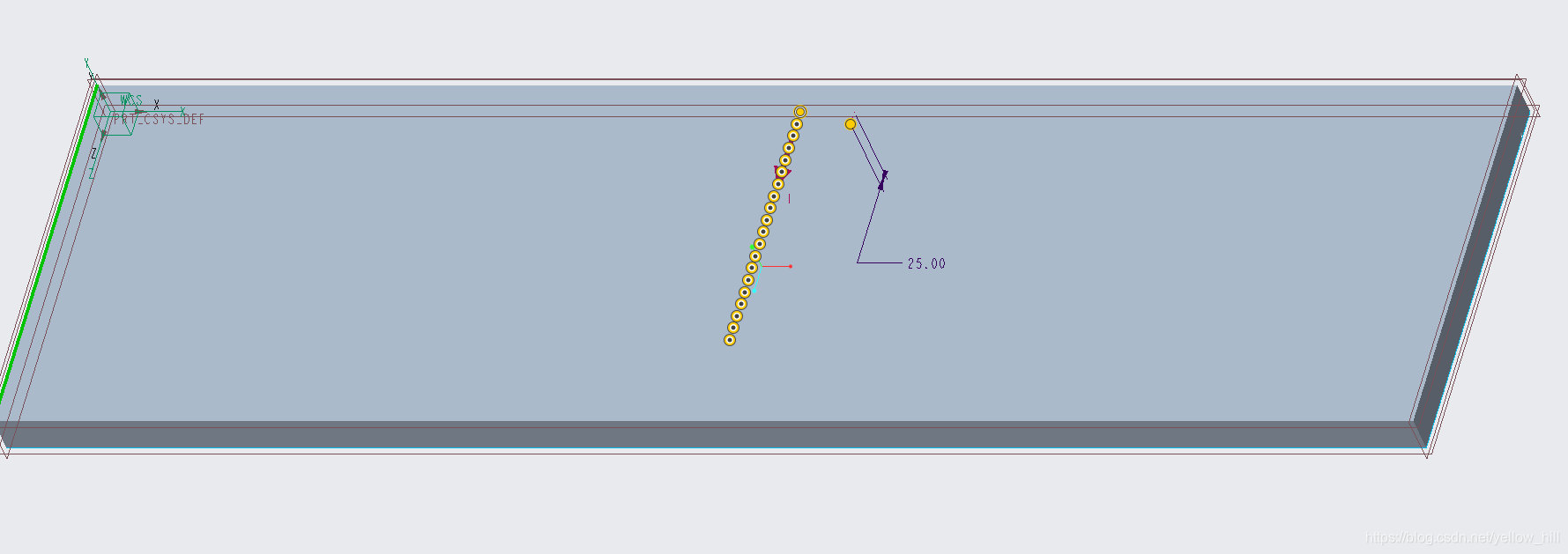

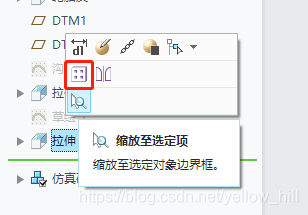

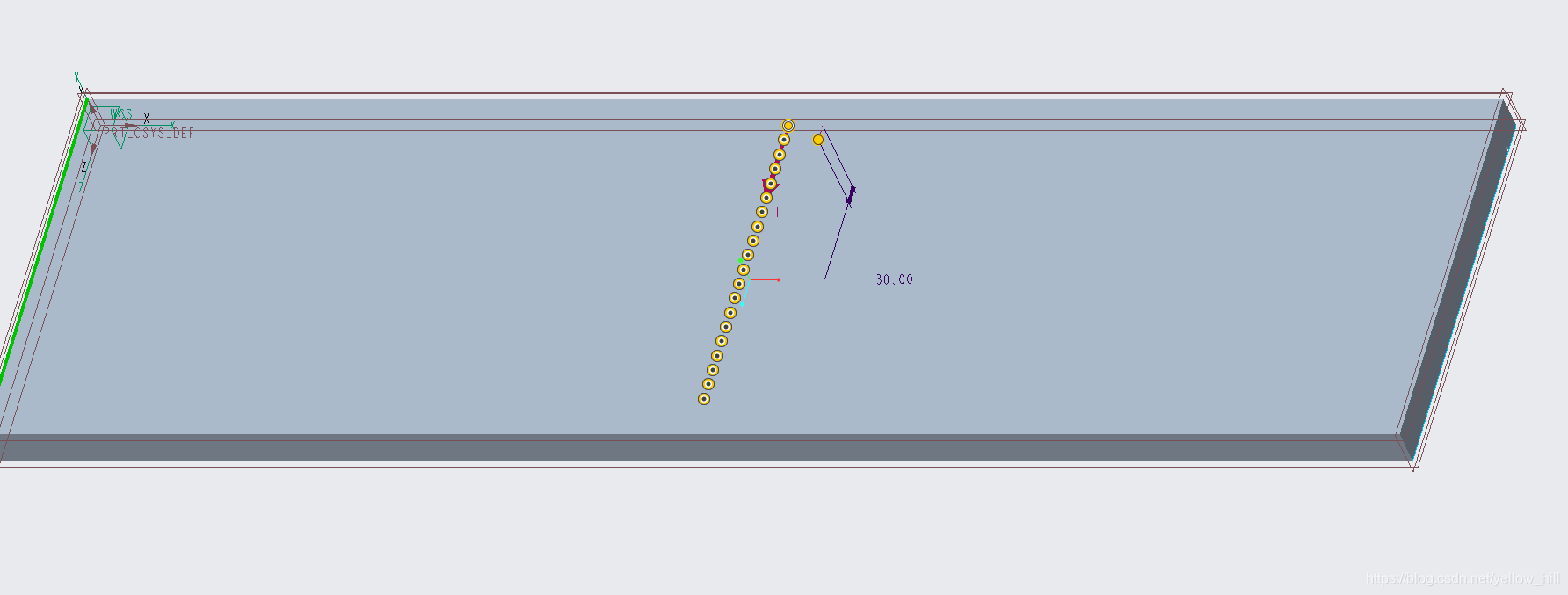

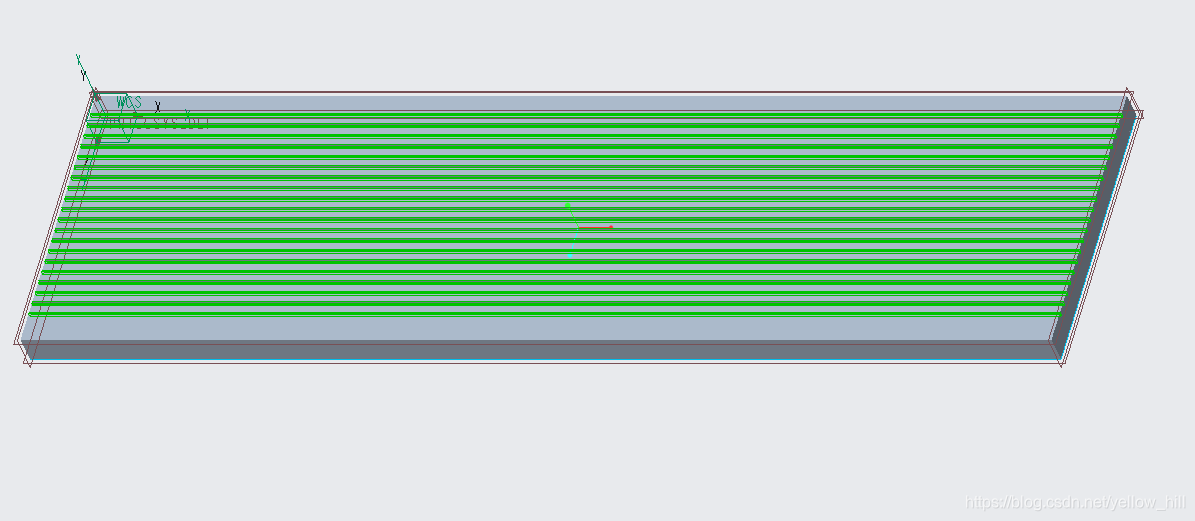

也可以采用阵列方法，复制刚才的拉伸沟槽：

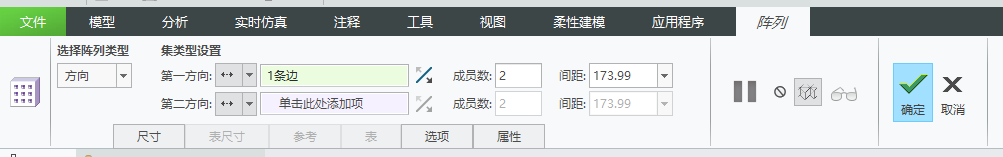

阵列类型，选【方向】

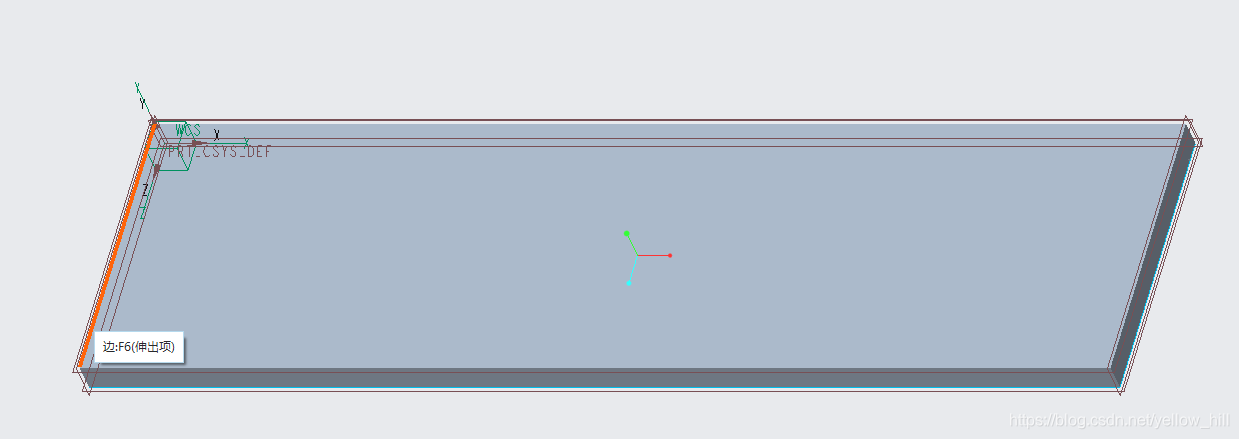

在图上选一个边做方向。

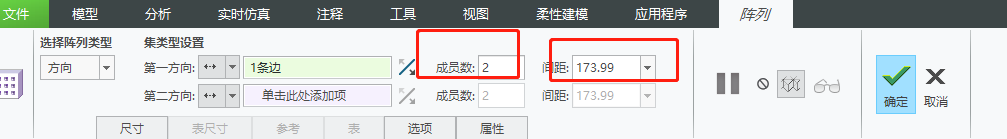

设定好个数和间距

我们选，20个，25间距

好像还搞不满，

改一下

 然后，



---













---

5  构成轮胎立体图

5.1 构造一个截面

在进行环形弯折的时候，需要构造个坐标系，【而这个坐标系必须在一个截面的中心！！ 】  这一点我看知乎，百度几个介讲都没有 讲清楚，所以，我这里多累赘细致说一下。

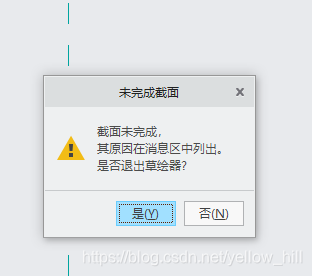

​​​否则，你就会遇到：​​​

记住，选【否】，否则你做的图白做了。选【否】我们改一下

我们先要找一个截面，在哪里找呢，在【右视图】

5.2 环形弯折

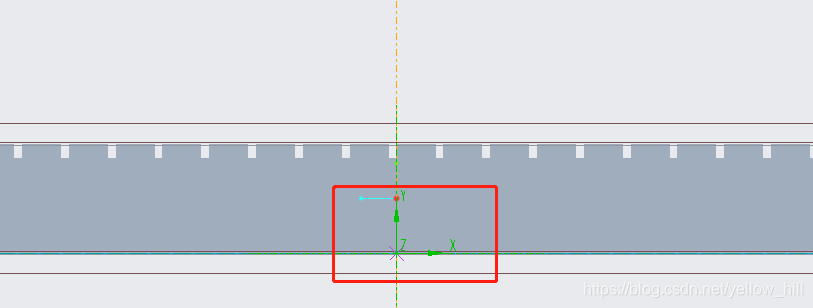

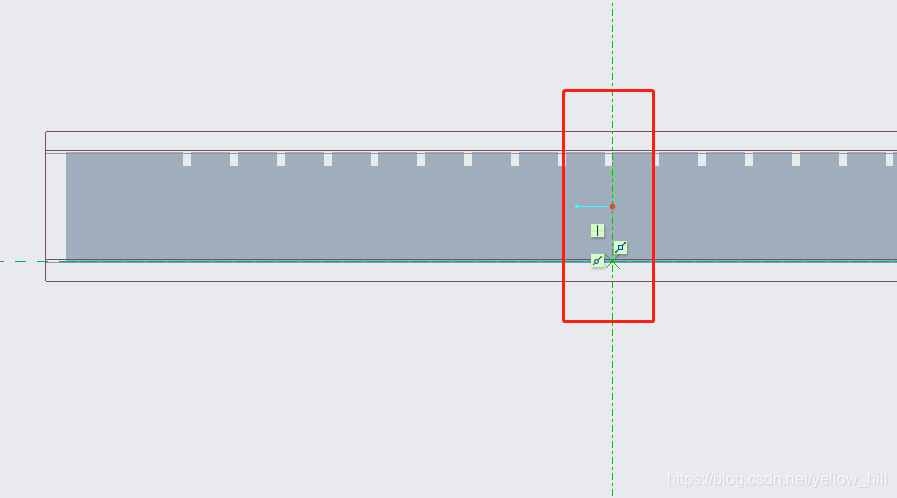

5.2.1 绘制中心对称坐标系和截面

利用【工程】-》【环形弯折】功能，我们要选择一个截面参考，

选择轮胎截面，定义

注意这里选右视图

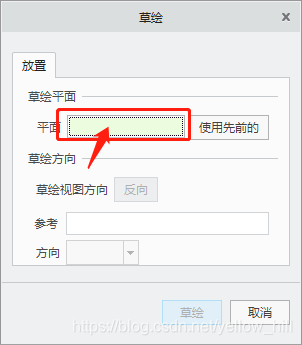

 选择到【草绘】平面

【画中心线】



【画坐标系】

【草绘截面】

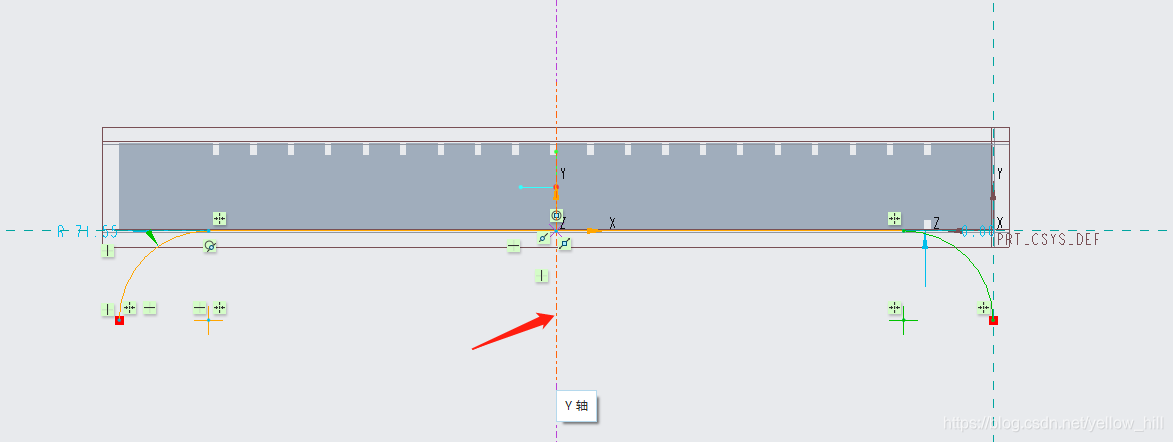

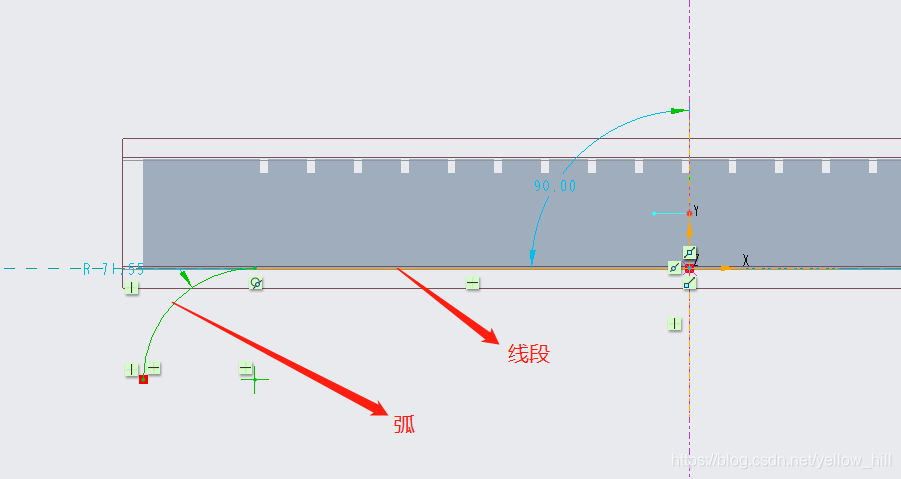

• 画截面一半
•

【注意，这弧段要大于厚度，

否则好像会报错】



 选择中心镜像

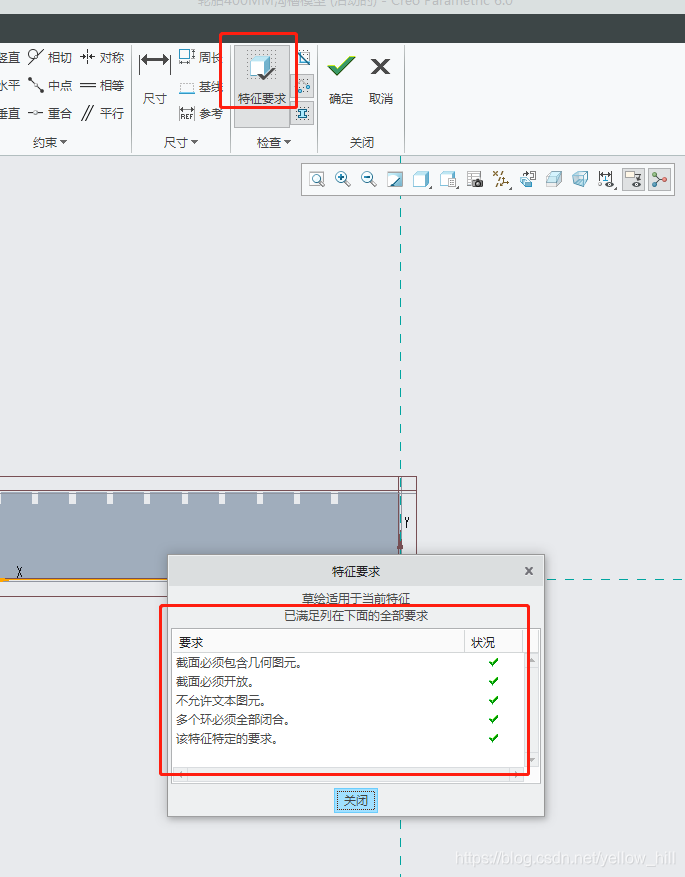

【做一下特征检测】

 没问题，确定

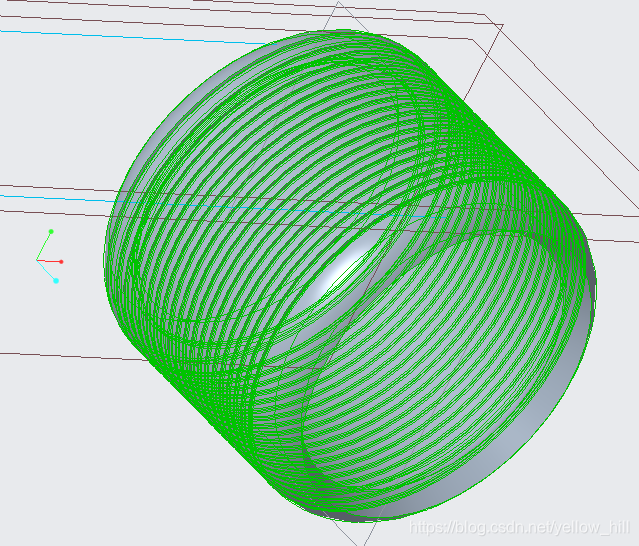

5.2.2 开始构造环形弯折

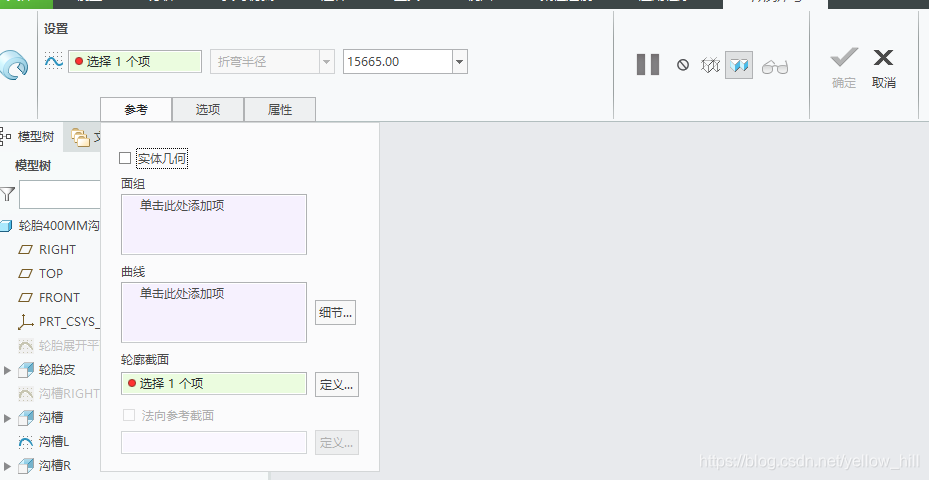

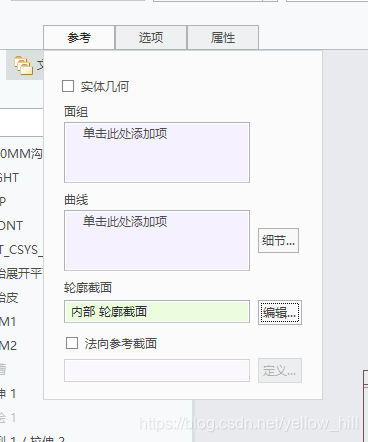

【点击参考】

【点击 - 实体几何】

这时候应该可以看到如上的图

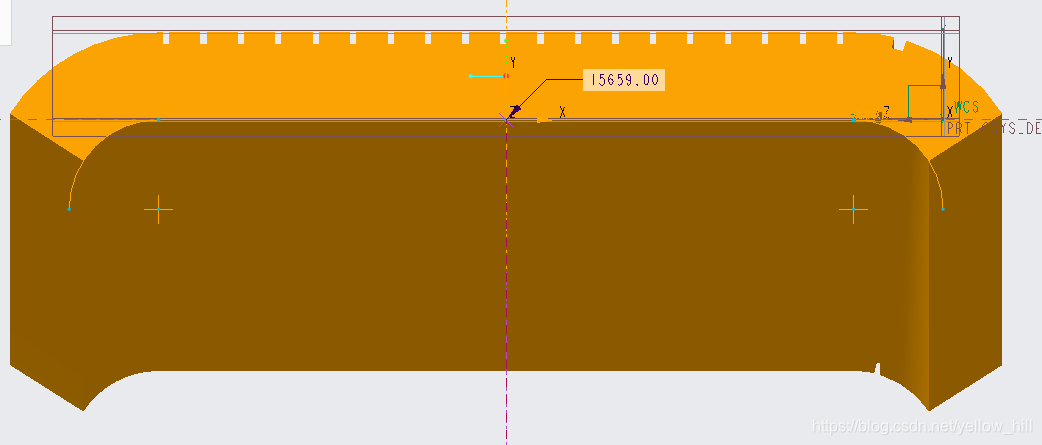

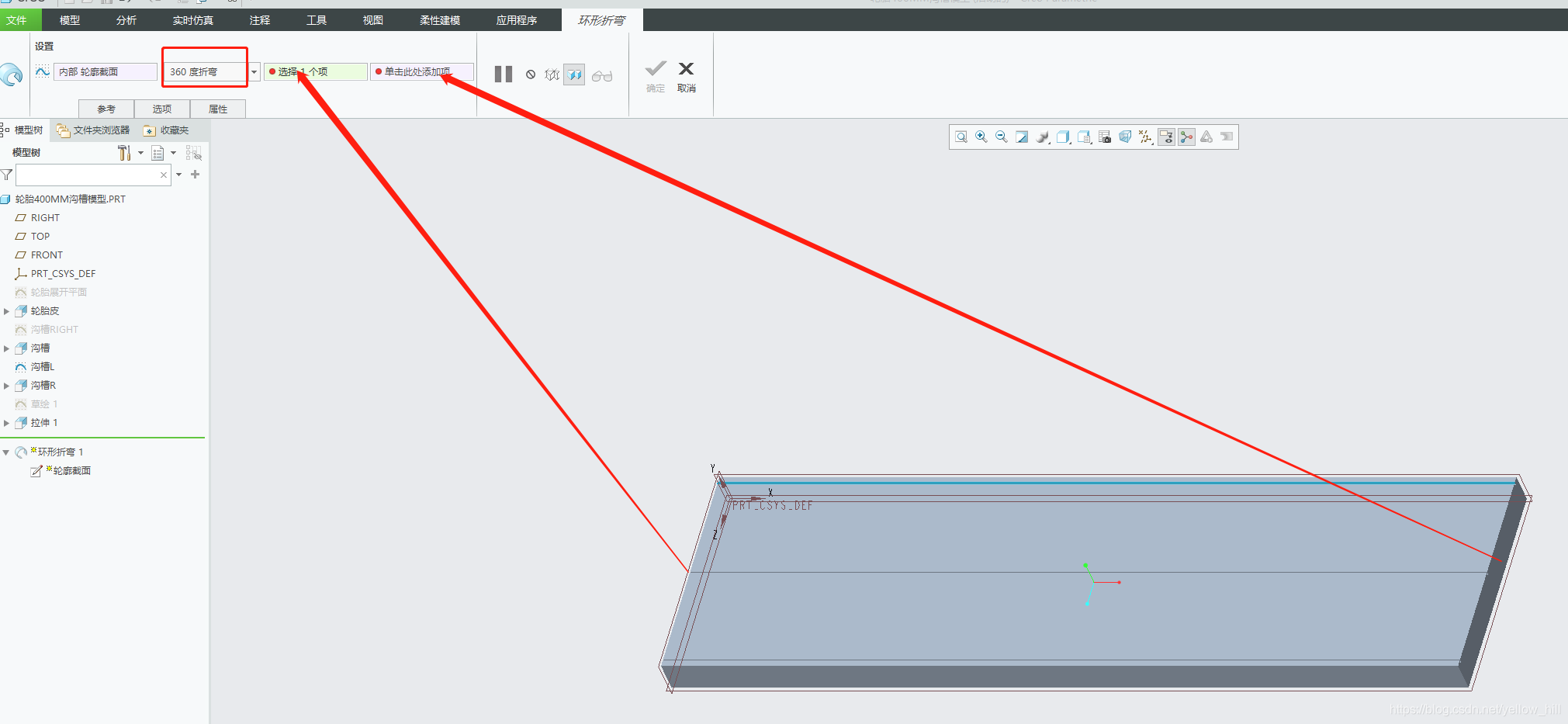

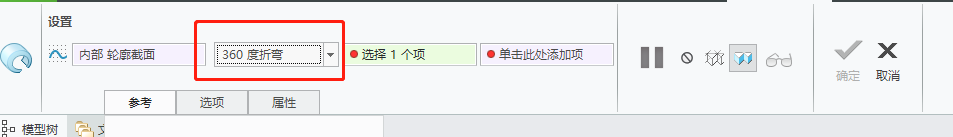

【选择360度折弯】



，我们选择，如下：

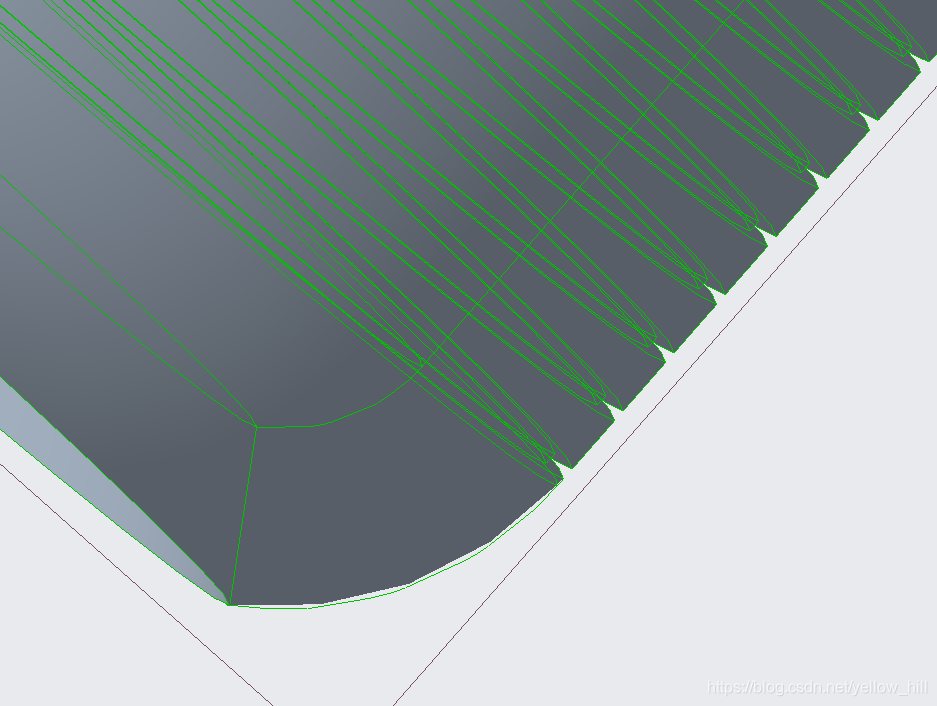

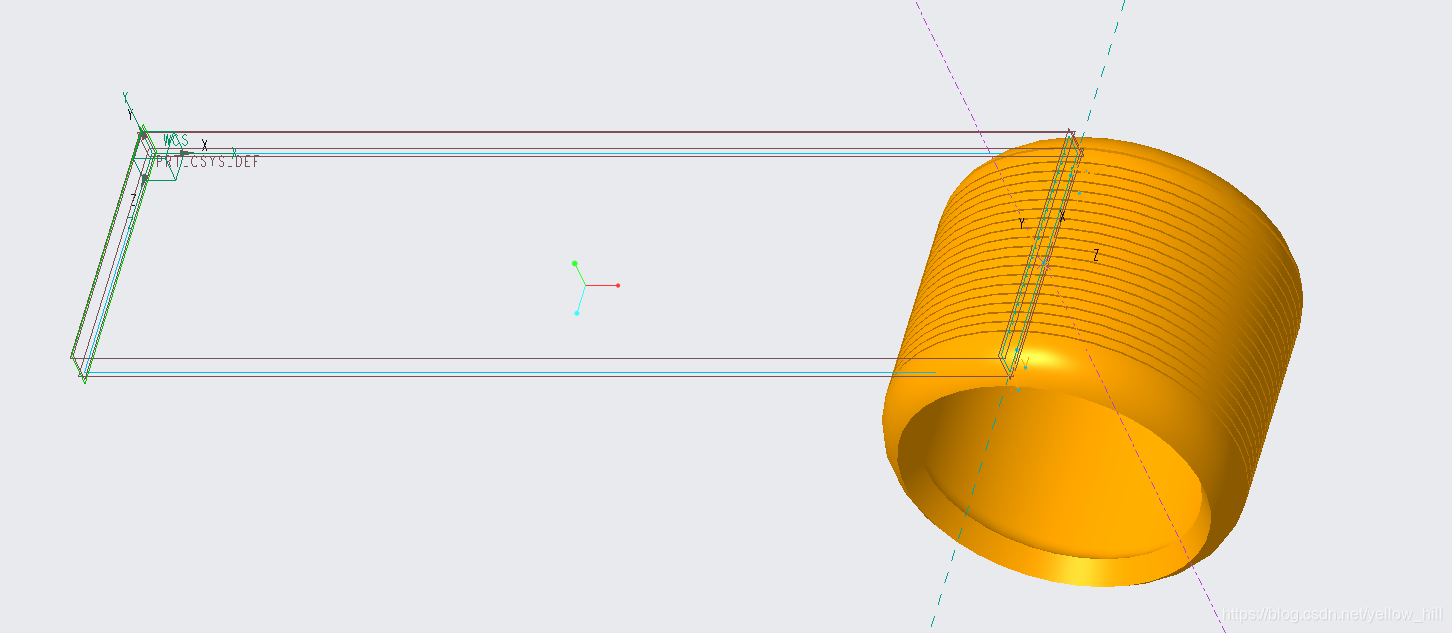

【自动预览】

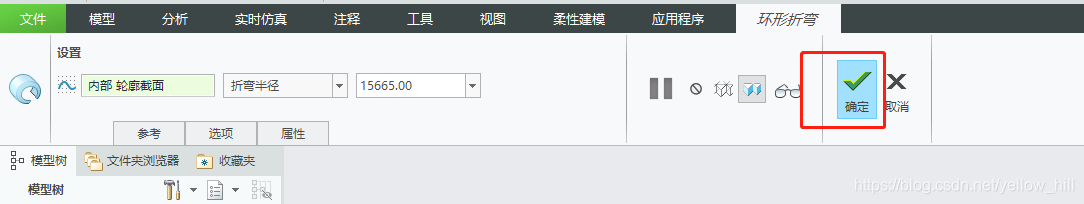

点确定即可。
