1.前言

因为项目需要，要将音频播放并且实时展现其频谱图。项目中需要解析频谱数据，涉及到相关算法问题。所以博主没有采用网络上QT用QPainter库绘制频谱，而是采用了QChart来绘制频谱。

2.效果展示

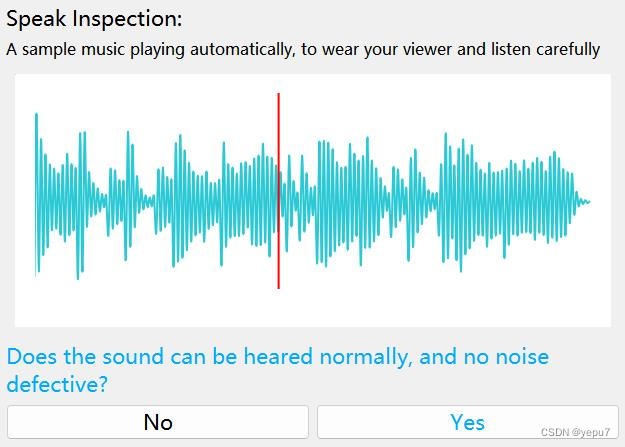

如图，红线为实时播放的位置，隐藏了坐标轴内容，代码内已注释，并且预留QPainter绘制的方法。如有需要可自行下载。

3.关键代码

/**
 * @brief Widget::printChartEvent
 * 绘制频谱图
 */
void Widget::printChartEvent()
{
    for(int i = 0; i < dataList.count(); i++)
    {
        QPointF p;
        p.setX(i);
        p.setY(dataList.at(i));
        points.append(p);
    }
    m_series->replace(points);
}
//读取Wav文件
void Widget::readWavFile()
{
        if (stuWavHead.bitsPerSample == 8)
        {
            quint8 data;
            quint8 min = 255;
            quint8 max = 0;
            int x = 0;
            for (int i = 1; i <= sampleCount; i++)
            {
                fread(&data, 1, 1, fp);
                if (stuWavHead.numChannels == 2)
                {
                    fseek(fp, 1, SEEK_CUR);
                }
                if (min > data)
                {
                    min = data;
                }

                if (max < data)
                {
                    max = data;
                }

                if (i % linePerSample == 0)
                {
                    dataList.append(min);
                    dataList.append(max);
                    min = 255;
                    max = 0;
                    x++;
                }
            }
        }
}
