热电偶，热电阻使用综合比较

TC（热电偶）与RTD（热电阻）综合解析

在工业自动化和传感器领域，输入信号 ​TC​ 和 ​RTD​ 通常指以下两种温度传感器的信号：

1. TC（Thermocouple, 热电偶）

工作原理

• ​热电效应（塞贝克效应）​​：两种不同金属接合点受热时产生热电势（μV级），温差越大，电势差越大。
• ​冷端补偿​：需通过变送器或电路补偿冷端（环境温度）误差。

型号类型

类型	材质组合	温度范围	特点
K型	镍铬-镍硅 (Cr-Ni/Si)	-200°C ~ 1370°C	通用性强，性价比高
J型	铁-康铜 (Fe-CuNi)	-40°C ~ 750°C	适用于还原性环境
T型	铜-康铜 (Cu-CuNi)	-200°C ~ 350°C	低温稳定性好
S/R型	铂铑10-铂 (Pt-Rh/Pt)	0°C ~ 1768°C	高温高精度，成本高

接线方式

• ​补偿导线​：需匹配热电偶类型（如K型用KX线）。
• ​极性要求​：正负极严格对应（如K型红色为正极）。
• ​冷端处理​：通过Pt100等测量环境温度并输入变送器。

应用场景

• 高温测量（熔炉、发动机尾气）。
• 快速动态响应（火焰检测、焊接）。
• 恶劣环境（氧化/腐蚀性气氛）。

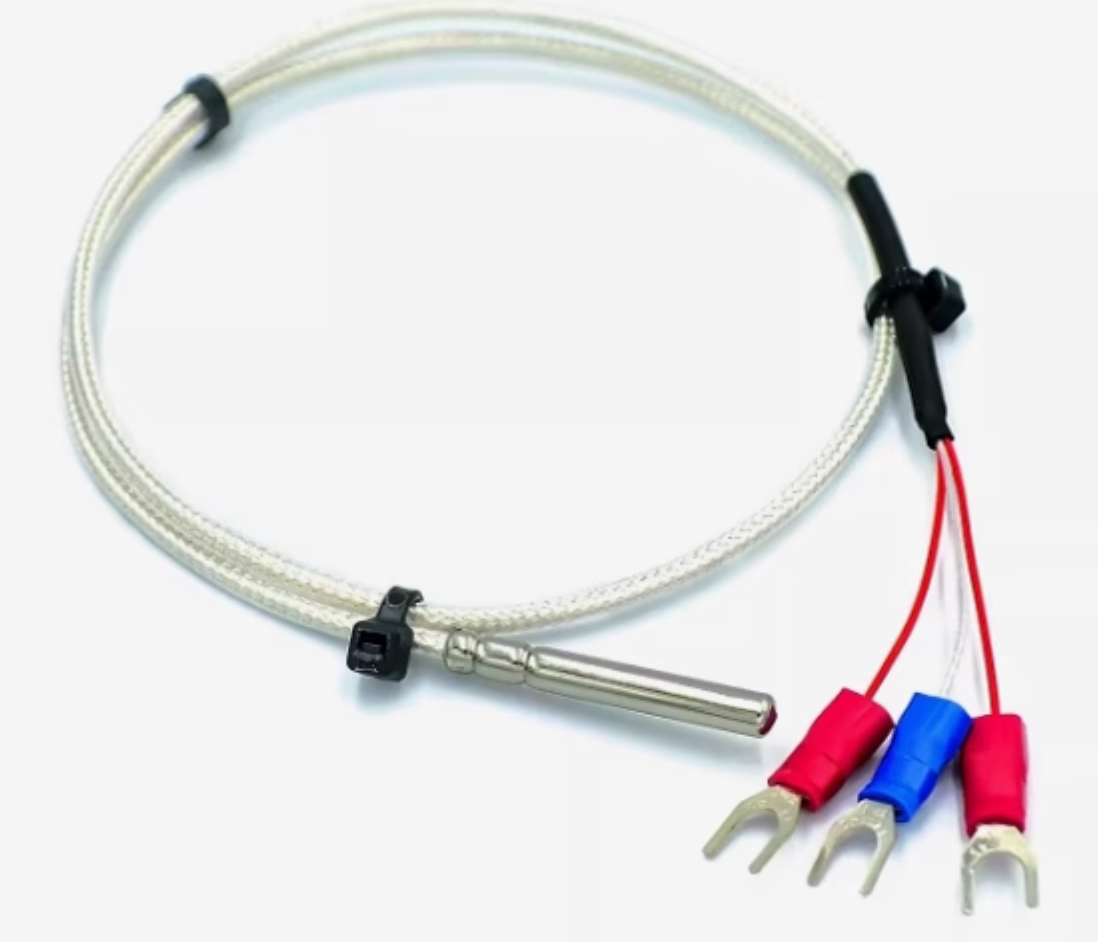

实物图片

---

2. RTD（Resistance Temperature Detector,热电阻检测器）

工作原理

• ​电阻-温度特性​：金属电阻值随温度线性变化，公式：
  $$R_t=R_0[1+\alpha (T-T_0)]$$
  （例：Pt100在0°C时 $ R_0 = 100Ω $，α=0.00385/°C）

型号类型

类型	材质	0°C电阻（Ω）	温度范围	特点
Pt100	铂	100Ω	-200°C ~ 850°C	高精度，稳定性最佳
Pt1000	铂	1000Ω	-50°C ~ 550°C	灵敏度高，抗干扰强
Cu50	铜	50Ω	-50°C ~ 150°C	低温线性好，易氧化

接线方式

• ​二线制​：简单但误差大（短距离低精度）。
• ​三线制​：补偿引线电阻（工业常用）。
• ​四线制​：完全消除引线误差（实验室高精度）。

应用场景

• 中低温高精度测量（实验室、制药）。
• 长期稳定性要求高（恒温箱、HVAC系统）。
• 低噪声环境（避免热电偶信号干扰）。

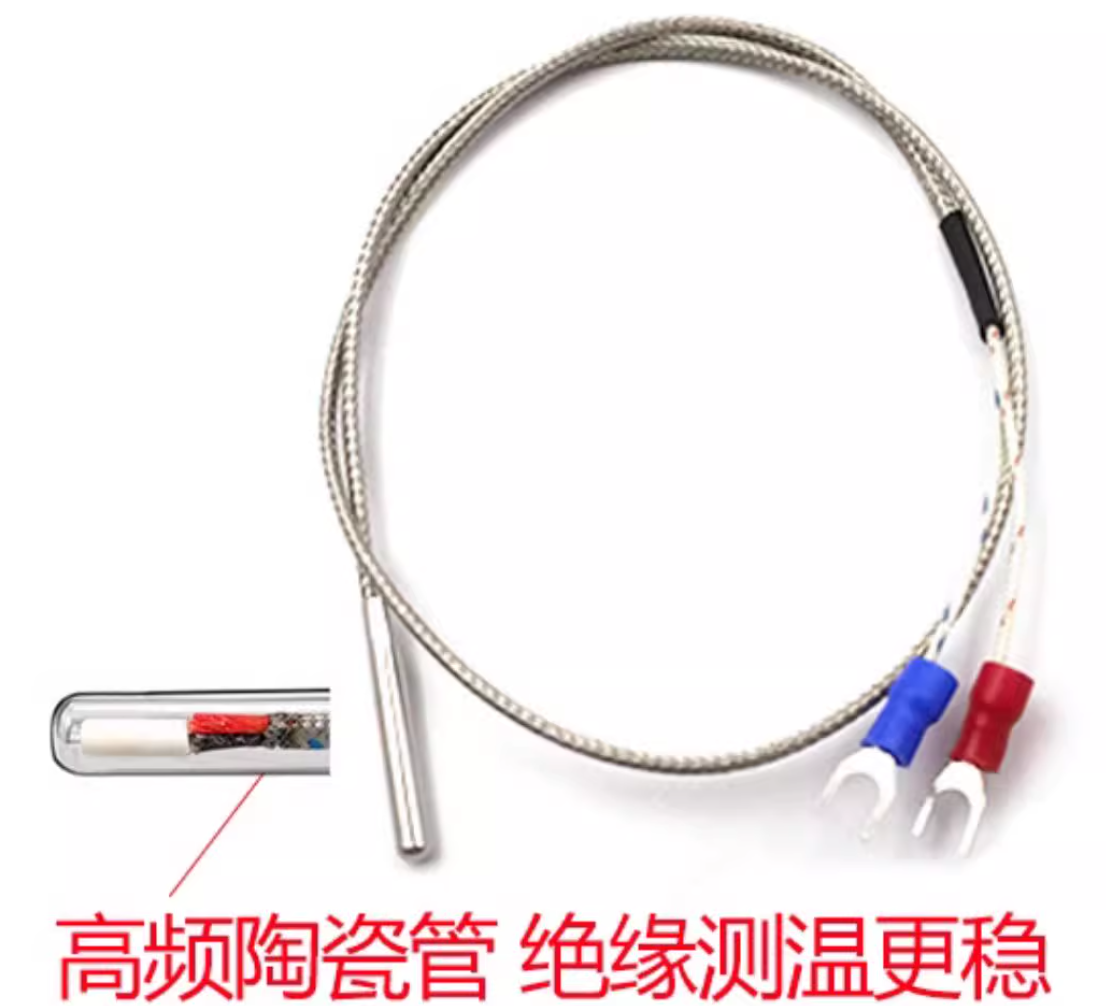

实物图片

---

3. TC与RTD对比

特性	TC（热电偶）	RTD（热电阻）
​原理​	热电效应（电压差）	电阻随温度线性变化
​精度​	±1~3°C（需冷端补偿）	±0.1~0.5°C
​响应速度​	快（毫秒级）	较慢（秒级）
​温度范围​	-200°C ~ 2300°C	-200°C ~ 850°C
​抗干扰​	易受电磁干扰（需屏蔽）	抗干扰强（电阻信号稳定）
​成本​	低（金属材料成本低）	高（铂材料成本高）
​稳定性​	高温易老化	长期稳定性好

---

4. 选型建议

• ​TC适用场景​：高温、快速响应、低成本。
• ​RTD适用场景​：中低温、高精度、稳定性优先。

注意事项

• TC需定期校验冷端补偿电路。
• RTD避免机械应力（影响电阻值）。
• 匹配变送器或PLC输入模块（如TC模块支持mV输入，RTD模块支持电桥电路）。
