（二）BPMN2.0规范介绍——2事件 Events

定时器事件，是由定义的定时器触发的事件。可以用于开始事件 start event，中间事件 intermediate event，或边界事件 boundaryevent。定时器事件的行为，取决于所使用的业务日历（business calendar）。定时器事件有默认的业务日历，但也可以为每个定时器事件定义，定义业务日历。

<timerEventDefinition activiti:businessCalendarName="custom">
...
</timerEventDefinition>

其中businessCalendarName指向流程引擎配置中的业务日历。如果省略业务日历定义，就使用默认业务日历。

定时器定义必须且只能使用下列的一种元素

（2）timeDate

这个方式指定了ISO 8601格式的固定时间。 在这个时间点，会触发触发器。例如：
<timerEventDefinition>
<timeDate>2011‐03‐11T12:13:14</timeDate>
</timerEventDefinition>

（3）timeDuration

要定义在触发前，定时器需要等待多长时间，可以用timeDuration作为timerEventDefinition的子元素来指定。使用ISO 8601格式（BPMN 2.0规范要求）。例如（等待10天）：

<timerEventDefinition>
<timeDuration>P10D</timeDuration>
</timerEventDefinition>

（4）timeCycle

指定重复周期，可用于周期性启动流程，或者为超期用户任务多次发送提醒。这个元素可以使用两种格式。第一种是按照ISO 8601标准定义的循环时间周期。例如（三次重复间隔，每次间隔为10小时）：

<timerEventDefinition>
<timeCycle activiti:endDate="2015‐02‐25T16:42:11+00:00">R3/PT10H</timeCycle>
</timerEventDefinition>

也可以指定endDate，作为timeCycle的可选属性，或者像这样直接写在时间表达式的结尾： R3/PT10H/${EndDate} 。当到达endDate时，应用会停止，并为该任务创建其他作业。可以使用ISO 8601标准的静态值，比如"20150225T16:42:11+00:00"。也可以使用变量${EndDate}

<timerEventDefinition>
<timeCycle>R3/PT10H/${EndDate}</timeCycle>
</timerEventDefinition>

如果同时使用了两种指定方式，则系统会使用属性方式定义的endDate。
目前只有BoundaryTimerEvents与CatchTimerEvent支持EndDate功能。
另外，也可以使用cron表达式指定定时周期。下面的例子展示了一个整点启动，每5分钟触发的触发器：

0 0/5 * * * ?

cron表达式使用规则自行百度

重复时间周期更适用于使用相对时间，也就是从某个特定时间点开始计算（比如用户任务开始的时间）。而cron表达式可以使用绝对时间，因此绝对适合用于定时启动事件 timer start events。
可以在定时事件定义中使用表达式，也就是使用流程变量调整定时器定义。这个流程变量必须是包含合适时间格式的字符串，ISO8601（或者对于循环类型，cron）。

<boundaryEvent id="escalationTimer" cancelActivity="true" attachedToRef="firstLineSupport">
<timerEventDefinition>
<timeDuration>${duration}</timeDuration>
</timerEventDefinition>
</boundaryEvent>

请注意：定时器只有在作业或者异步执行器启用时才能触发（也就是说，需要在 activiti.cfg.xml 中，将jobExecutorActivate或者asyncExecutorActivate设置为 true 。因为默认情况下，作业与异步执行器都是禁用的）。

（5）ISO 8601标准定义

格式解析
R2/2015-06-04T19:25:16.828696-07:00/P1DT10S

上面的字符串通过"/"分为了三部分即：

重复次数/开始时间/运行间隔

重复次数
R - 将永远重复
R1 - 将重复一次
R231 - 将重复231次。
开始时间
任务第一次运行的时间。如果开始日期时间已经过去，Kala将返回一个错误。

其中"T"用来分割日期和时间，时间后面跟着的"-07:00"表示西七区，注意"-"是连字符，不是减号。

时区默认是0时区，可以用"Z"表示，也可以不写。

对于我国，要使用"+08:00"，表示东八区。
上面的字符串表示 2015年6月4日，19点25分16秒828696纳秒，西七区。

运行间隔
运行间隔以"P"开始，和上面一样也是用"T"分割日期和时间，如P1Y2M10DT2H30M15S

P 开始标记
1Y - 一年
2M - 两个月
10D - 十天
T - 时间和日期分的割标记
2H - 两个小时
30M - 三十分钟
15S 十五秒钟
例子，注意如果没有年月日，"T"也不能省略

P1DT1M - 一天一分钟执行一次
P1W - 一周执行一次
PT1H - 一小时执行一次
PT10S - 十秒执行一次

2. 消息事件定义 Message Event Definitions

消息事件，是指引用具名消息的事件。消息具有名字与载荷。与信号不同，消息事件只有一个接收者。
消息事件定义使用 messageEventDefinition 元素声明。其 messageRef 属性引用一个 message 元素，该 message 元素需要声明为 definitions 根元素的子元素。下面摘录一个流程，声明了两个消息事件，并由开始事件与消息捕获中间事件（intermediate catching message event）引用

<definitions id="definitions"
xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:activiti="http://activiti.org/bpmn"
targetNamespace="Examples"
xmlns:tns="Examples">
<message id="newInvoice" name="newInvoiceMessage" />
<message id="payment" name="paymentMessage" />
<process id="invoiceProcess">
<startEvent id="messageStart" >
<messageEventDefinition messageRef="newInvoice" />
</startEvent>
...
<intermediateCatchEvent id="paymentEvt" >
<messageEventDefinition messageRef="payment" />
</intermediateCatchEvent>
...
</process>
</definitions>

3. 信号事件定义 Signal Event Definitions

（1）定义

信号事件，是引用具名信号的事件。信号是全局范围（广播）的事件，并会被传递给所有激活的处理器（等待中的流程实例/捕获信号事件 catching signal events）。
信号事件定义使用 signalEventDefinition 元素声明。其 signalRef 属性引用一个 signal 元素，该 signal 元素需要声明为 definitions 根元素的子元素。下面摘录一个流程，使用中间事件（intermediate event）抛出与捕获信号事件。

<definitions... >
    <!‐‐ 声明信号 ‐‐>
    <signal id="alertSignal" name="alert" />
    <process id="catchSignal">
        <intermediateThrowEvent id="throwSignalEvent" name="Alert">
        <!‐‐ 信号事件定义 ‐‐>
            <signalEventDefinition signalRef="alertSignal" />
        </intermediateThrowEvent>
        ...
        <intermediateCatchEvent id="catchSignalEvent" name="On Alert">
        <!‐‐ 信号事件定义 ‐‐>
            <signalEventDefinition signalRef="alertSignal" />
        </intermediateCatchEvent>
        ...
    </process>
</definitions>

两个 signalEventDefinition 引用同一个 signal 元素。

（2）抛出信号事件 Throwing a Signal Event

信号可以由流程实例使用BPMN结构抛出，也可以通过编程方式使用Java API抛出。下面 org.activiti.engine.RuntimeService 中的方法可以用于编程方式抛出信号：

RuntimeService.signalEventReceived(String signalName);
RuntimeService.signalEventReceived(String signalName, String executionId);

signalEventReceived(String signalName); 与 signalEventReceived(String signalName, String executionId); 的区别，是前者在全局范围，为所有已订阅处理器抛出信号（广播），而后者只为指定的执行传递信号。

（3）捕获信号事件 Catching a Signal Event

信号事件可用信号捕获中间事件（intermediate catch signal event）或者信号边界事件（signal boundary event）捕获。

（4）查询信号事件订阅 Querying for Signal Event subscriptions

可以查询订阅了某一信号事件的所有执行：

List<Execution> executions = runtimeService.createExecutionQuery()
.signalEventSubscriptionName("alert")
.list();

可以使用 signalEventReceived(String signalName, String executionId) 方法为这些执行传递这个信号。

（5）信号事件范围 Signal event scope

默认情况下，信号事件在流程引擎全局广播。这意味着你可以在一个流程实例中抛出一个信号事件，而不同流程定义的不同流程实例都会响应这个事件。
然而，有时也会希望只在同一个流程实例中响应信号事件。例如在流程实例中使用异步机制，而两个或多个活动彼此互斥的时候。要限制信号事件的范围（scope），在信号事件定义中添加（非BPMN 2.0标准！）scope属性：

<signal id="alertSignal" name="alert" activiti:scope="processInstance"/>

这个属性的默认值为"global（全局）"。

（6）信号事件示例 Signal Event example(s)

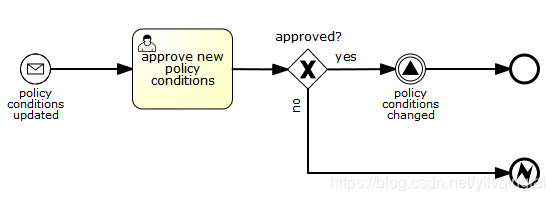

下面是一个关于两个不同的流程通过信号通信的例子。第一个流程在保险政策更新或变更时启动。在变更由人工审核之后，会抛出信号事件，指出政策已经发生了变更：

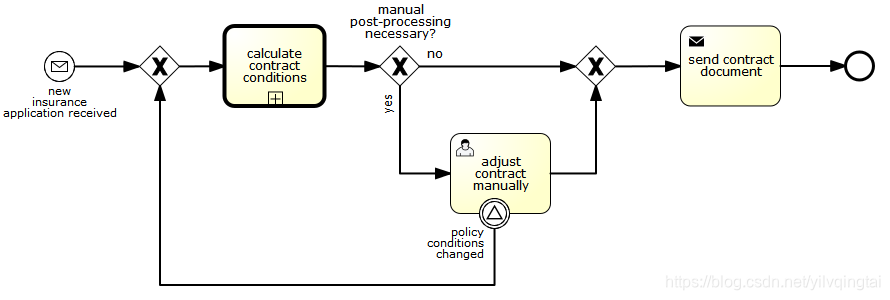

这个事件可以被所有感兴趣的流程实例捕获。下面是一个订阅这个事件的流程的例子。

请注意：信号事件与特定的流程实例无关，而是会广播给所有流程实例。如果你需要只为某一特定的流程实例传递信号，则需要使用 signalEventReceived(String signalName, String executionId) 手动建立关联，并使用适当的的查询机制 querymechanisms。

4. 错误事件定义 Error Event Definitions

重要提示： BPMN错误与Java异常不是一回事。事实上，这两者毫无共同点。BPMN错误事件是建模业务异常（business exceptions）的方式。而Java异常使用它们自己的方式处理。

<endEvent id="myErrorEndEvent">
    <errorEventDefinition errorRef="myError" />
</endEvent>

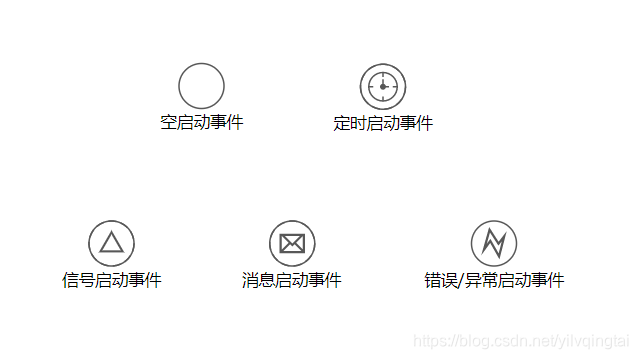

二、启动事件

1. 空启动事件 None Start Event

描述：

“空”启动事件，技术上指的是没有特别指定启动流程实例的触发器。这意味着引擎无法预知何时启动流程实例。空启动事件用于流程实例通过调用下列startProcessInstanceByXXX API方法启动的情况。

图标：

java代码：
ProcessInstance processInstance = runtimeService.startProcessInstanceByXXX();
xml表示：

空启动事件的XML表示格式，就是普通的启动事件声明，而没有任何子元素（其他种类的启动事件都有子元素，用于声明其类型）
<startEvent id="start" name="my start event" />
自定义扩展：

formKey: 引用表单模板，用户需要在启动新流程实例时填写该表单。可以在表单章节找到更多信息。例如：
<startEvent id="request" activiti:formKey="org/activiti/examples/taskforms/request.form" />
注意事项：

子流程（subprocess）总是有空启动事件。

2. 定时器启动事件 Timer Start Event

描述：

定时器启动事件，用于在指定时间创建流程实例。在流程只需要启动一次，或者流程需要在特定的时间间隔重复启动时，都可以使用。

图标：

java代码：
ProcessInstance processInstance = runtimeService.startProcessInstanceByXXX();
xml表示：

定时器启动事件的XML表示格式，是普通的启动事件声明，加上定时器定义子元素。请参考定时器定义了解详细配置方法。
示例：流程会启动4次，间隔5分钟，从2011年3月11日，12:13开始
<startEvent id="theStart">
<timerEventDefinition>
<timeCycle>R4/2011‐03‐11T12:13/PT5M</timeCycle>
</timerEventDefinition>
</startEvent>

示例：流程会在选定的时间启动一次
<startEvent id="theStart">
<timerEventDefinition>
<timeDate>2011‐03‐11T12:13:14</timeDate>
</timerEventDefinition>
</startEvent>
注意事项：

（1）子流程不能有定时器启动事件。
（2）定时器启动事件，在流程部署的同时就开始计时。不需要调用startProcessInstanceByXXX，尽管也不禁止使用启动流程的方法。调用startProcessInstanceByXXX时也会启动流程。
（3）当部署带有定时器启动事件的流程的新版本时，上一版本的定时器作业会被移除。这是因为通常并不希望旧版本的流程仍然自动启动新的流程实例。

3.消息启动事件 Message Start Event

描述：

消息启动事件，使用具名消息启动流程实例。它让我们可以使用消息名，有效地在一组可选的启动事件中选择正确的启动事件。当部署具有一个或多个消息启动事件的流程定义时，会考虑下列因素：
（1）消息启动事件的名字，在给定流程定义中，必须是唯一的。一个流程定义不得包含多个同名的消息启动事件。如果流程定义中有两个或多个消息启动事件引用同一个消息，也即两个或多个消息启动事件引用了具有相同消息名字的消息，则Activiti在部署这个流程定义时，会抛出异常。
（2）消息启动事件的名字，在所有已部署的流程定义中，必须是唯一的。如果流程定义中，一个或多个消息启动事件，引用了已经部署的另一流程定义中消息启动事件的消息名，则Activiti在部署这个流程定义时，会抛出异常。
（3）流程版本：在部署流程定义的新版本时，会取消上一版本的消息订阅。即使新版本中并没有这个消息事件，仍然如此（取消上版本的消息订阅）。

图标：

java代码：
当启动流程实例时，可以使用下列 RuntimeService 中的方法，触发消息启动事件：
ProcessInstance startProcessInstanceByMessage(String messageName);
ProcessInstance startProcessInstanceByMessage(String messageName, Map<String, Object> processVariables);
ProcessInstance startProcessInstanceByMessage(String messageName, String businessKey, Map<String, Object<processVariables);
messageName 是由 message 元素的 name 属性决定的名字。 message 元素被 messageEventDefinition 的 messageRef 属性引用。当启动流程实例时，请考虑下列因素
（1）只有顶层流程（toplevel process）才支持消息启动事件。嵌入式子流程不支持消息启动事件。
（2）如果一个流程定义中有多个消息启动事件， runtimeService.startProcessInstanceByMessage(…) 允许选择合适的启动事件。
（3）如果一个流程定义中有多个消息启动事件，与一个空启动事件，则 runtimeService.startProcessInstanceByKey(…) 与runtimeService.startProcessInstanceById(…) 会使用空启动事件启动流程实例。

（4）如果一个流程定义中有多个消息启动事件，而没有空启动事件，则 runtimeService.startProcessInstanceByKey(…) 与 runtimeService.startProcessInstanceById(…) 会抛出异常。

（5）如果一个流程定义中只有一个消息启动事件，则 runtimeService.startProcessInstanceByKey(…) 与 runtimeService.startProcessInstanceById(…) 会使用这个消息启动事件启动新流程实例。

（6）如果流程由调用活动（call activity）启动，则消息启动事件只有在下列情况下才被支持：

除了消息启动事件，流程还有唯一的空启动事件
或者流程只有唯一的消息启动事件，而没有其他启动事件。

xml表示：

消息启动事件的XML表示格式，为普通启动事件声明，加上messageEventDefinition子元素：
<definitions id="definitions"
xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:activiti="http://activiti.org/bpmn"
targetNamespace="Examples"
xmlns:tns="Examples">
<message id="newInvoice" name="newInvoiceMessage" />
<process id="invoiceProcess">
<startEvent id="messageStart" >
<messageEventDefinition messageRef="tns:newInvoice" />
</startEvent>
...
</process>
</definitions>

4. 信号启动事件 Signal Start Event

描述：

信号启动事件，使用具名信号启动流程实例。这个信号可以由流程实例中的信号抛出中间事件（intermediary signal throw event），或者API（runtimeService.signalEventReceivedXXX方法）触发。这些情况下，所有拥有相同名字信号启动事件的流程定义都会被启动。

图标：

java代码：
RuntimeService.signalEventReceived(String signalName);
RuntimeService.signalEventReceived(String signalName, String executionId);
xml表示：

信号启动事件的XML表示格式，为普通启动事件声明，加上signalEventDefinition子元素：
<signal id="theSignal" name="The Signal" />
<process id="processWithSignalStart1">
<startEvent id="theStart">
<signalEventDefinition id="theSignalEventDefinition" signalRef="theSignal" />
</startEvent>
<sequenceFlow id="flow1" sourceRef="theStart" targetRef="theTask" />
<userTask id="theTask" name="Task in process A" />
<sequenceFlow id="flow2" sourceRef="theTask" targetRef="theEnd" />
<endEvent id="theEnd" />
</process>
注意事项：

请注意这些情况下，都可以选择异步还是同步启动流程实例。
需要为API传递的 signalName ，是由 signal 元素的 name 属性决定的名字。 signal 元素被 signalEventDefinition 的 signalRef属性所引用

5. 错误启动事件 Error Start Event

描述：

错误启动事件，可用于触发事件子流程（Event SubProcess）。错误启动事件不能用于启动流程实例。错误启动事件总是中断。

图标：

错误启动事件，用其中有一个错误事件标志的圆圈表示。这个标志并未填充，用以表示捕获（接收）行为

java代码：
RuntimeService.signalEventReceived(String signalName);
RuntimeService.signalEventReceived(String signalName, String executionId);
xml表示：

错误启动事件的XML表示格式，为普通启动事件声明，加上errorEventDefinition子元素
<startEvent id="messageStart" >
<errorEventDefinition errorRef="someError" />
</startEvent>
注意事项：

请注意这些情况下，都可以选择异步还是同步启动流程实例。
需要为API传递的 signalName ，是由 signal 元素的 name 属性决定的名字。 signal 元素被 signalEventDefinition 的 signalRef属性所引用

三、结束事件

1. 描述

结束事件标志着（子）流程的（分支的）结束。结束事件总是抛出（型）事件。这意味着当流程执行到达结束事件时，会抛出一个结果。结果的类型由事件内部的黑色图标描绘。在XML表示中，类型由子元素声明给出。

2. 空结束事件 None End Event

描述：

“空”结束事件，意味着当到达这个事件时，抛出的结果没有特别指定。因此，引擎除了结束当前执行分支之外，不会多做任何事情。

图标：

空结束事件，用其中没有图标（没有结果类型）的粗圆圈表示

java代码：

xml表示：

空事件的XML表示格式，为普通结束事件声明，没有任何子元素（其它种类的结束事件都有子元素，用于声明其类型）。
<endEvent id="end" name="my end event" />
注意事项：

3. 错误结束事件 Error End Event

描述：

当流程执行到达错误结束事件时，结束执行的当前分支，并抛出错误。这个错误可以使用匹配的错误边界中间事件 intermediate boundary error event 捕获。如果找不到匹配的错误边界事件，将会抛出异常

图标：

错误结束事件事件，用内部有一个错误图标的标准结束事件（粗圆圈）表示。错误图标是全黑的，代表抛出的含义。

java代码：

xml表示：

错误结束事件，表示为结束事件，加上errorEventDefinition子元素：
<endEvent id="myErrorEndEvent">
<errorEventDefinition errorRef="myError" />
</endEvent>

errorRef属性可以引用在流程外定义的error元素：

<error id="myError" errorCode="123" />
...
<process id="myProcess">
...

error的errorCode用于查找匹配的错误捕获边界事件。如果errorRef不匹配任何已定义的error，则该errorRef会用做errorCode的快捷方式。这个快捷方式是Activiti特有的。下面的代码片段在功能上是相同的

<error id="myError" errorCode="error123" />
...
<process id="myProcess">
...
<endEvent id="myErrorEndEvent">
<errorEventDefinition errorRef="myError" />
</endEvent>
...

与下面的功能相同

<endEvent id="myErrorEndEvent">
<errorEventDefinition errorRef="error123" />
</endEvent>
注意事项：

请注意errorRef必须遵从BPMN 2.0概要（schema），且必须是合法的QName。

4. 终止结束事件 Terminate End Event

描述：

当到达终止结束事件时，当前的流程实例或子流程会被终止。概念上说，当执行到达终止结束事件时，会判断第一个范围 scope（流程或子流程）并终止它。请注意在BPMN 2.0中，子流程可以是嵌入式子流程，调用活动，事件子流程，或事务子流程。有一条通用规则：当存在多实例的调用过程或嵌入式子流程时，只会终止一个实例，其他的实例与流程实例不会受影响。
可以添加一个可选属性terminateAll。当其为true时，无论该终止结束事件在流程定义中的位置，也无论它是否在子流程（甚至是嵌套子流程）中，都会终止（根）流程实例。

图标：

终止结束事件，用内部有一个全黑圆的标准结束事件（粗圆圈）表示。

java代码：

xml表示：

终止结束事件，表示为结束事件，加上terminateEventDefinition子元素。
请注意terminateAll属性是可选的（默认为false）。
<endEvent id="myEndEvent >
<terminateEventDefinition activiti:terminateAll="true"></terminateEventDefinition>
</endEvent>
注意事项：

5. 取消结束事件 Cancel End Event

描述：

取消结束事件，只能与bpmn事务子流程（bpmn transaction subprocess）一起使用。当到达取消结束事件时，会抛出取消事件，且必须由取消边界事件（cancel boundary event）捕获。之后这个取消边界事件将取消事务，并触发补偿（compensation）。

图标：

取消结束事件，用内部有一个取消图标的标准结束事件（粗圆圈）表示。取消图标是全黑的，代表抛出的含义。

java代码：

xml表示：

取消结束事件，表示为结束事件，加上cancelEventDefinition子元素。
<endEvent id="myCancelEndEvent">
<cancelEventDefinition />
</endEvent>
注意事项：

四、边界事件 Boundary Events

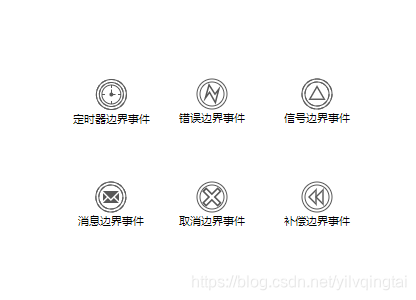

边界事件是捕获（型）事件，依附在活动（activity）上（边界事件永远不会抛出）。这意味着当活动运行时，事件在监听特定类型的触发器。当事件捕获时，活动会被终止，并沿该事件的出口顺序流继续。
所有的边界事件都用相同的方式定义：

<boundaryEvent id="myBoundaryEvent" attachedToRef="theActivity">
        <XXXEventDefinition/>
(如： TimerEventDefinition，ErrorEventDefinition，signalEventDefinition，messageEventDefinition)
</boundaryEvent>

边界事件由下列（元素）定义：
（1）唯一标识符（流程范围）
（2）通过attachedToRef属性定义的，对该事件所依附的活动的引用。请注意边界事件，与其所依附的活动，定义在相同级别（也就是说，边界事件并不包含在活动内部）。
（3）定义了边界事件的类型的，XXXEventDefinition形式的XML子元素（例如TimerEventDefinition，ErrorEventDefinition，等等）。查阅特定边界事件类型，以了解更多细节。

1. 定时器边界事件 Timer Boundary Event

描述：

定时器边界事件的行为像是跑表与闹钟。当执行到达边界事件所依附的活动时，启动定时器。当定时器触发时（例如在特定事件间隔后），活动会被中断，沿着边界事件继续执行

图标：

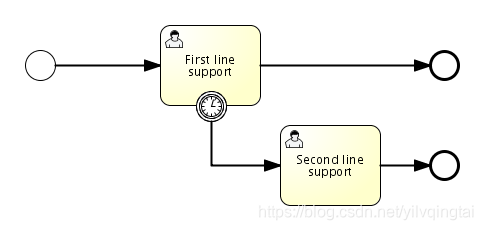

定时器边界事件，用内部有一个定时器图标的标准边界事件（圆圈）表示。

java代码：

xml表示：

定时器边界事件与一般边界事件一样定义。其中类型子元素为timerEventDefinition元素。
<boundaryEvent id="escalationTimer" cancelActivity="true" attachedToRef="firstLineSupport">
    <timerEventDefinition>
        <timeDuration>PT4H</timeDuration>
    </timerEventDefinition>
</boundaryEvent>
注意事项：

2. 错误边界事件 Error Boundary Event

描述：

在活动边界上的错误捕获中间（事件），或简称错误边界事件，捕获其依附的活动范围内抛出的错误。

在嵌入式子流程或者调用活动上定义错误边界事件最有意义，因为子流程会为其中的所有活动创建范围。错误由错误结束事件抛出。这样的错误会逐层向其上级父范围传播，直到找到一个错误边界事件的范围，该范围定义了匹配的错误事件定义。
当错误事件被捕获时，边界事件定义所在的活动会被销毁，同时销毁其中所有的当前执行（例如，并行活动，嵌套子流程，等等）。流程执行沿着边界事件的出口顺序流继续。

图标：

错误边界事件，用内部有一个错误图标的标准中间事件（两层圆圈）表示。错误图标是白色的，代表捕获的含义。

java代码：

xml表示：

错误边界事件与标准边界事件一样定义：
<boundaryEvent id="catchError" attachedToRef="mySubProcess">
    <errorEventDefinition errorRef="myError"/>
</boundaryEvent>
在边界事件中，errorRef引用一个流程元素外定义的错误：
<error id="myError" errorCode="123" />
...
<process id="myProcess">
...
errorCode用于匹配捕获的错误：

（1）如果省略了errorRef，错误边界事件会捕获所有错误事件，无论error的errorCode是什么。
（2）如果提供了errorRef，并且其引用了存在的error，则边界事件只会捕获相同错误代码的错误。
（3）如果提供了errorRef，但BPMN 2.0文件中没有定义error，则errorRef会用作errorCode（与错误结束事件类似）。

示例：

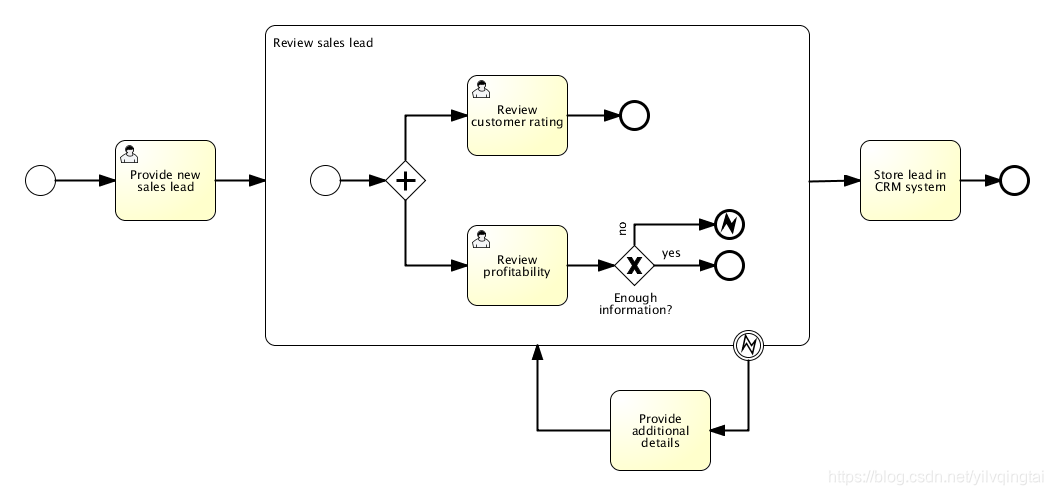

下面的示例流程展示了如何使用错误结束事件。当'Review profitability (审核盈利能力)'用户任务完成，并指出提供的信息不足时，会抛出错误。当这个错误被子流程边界捕获时，'Review sales lead (审核销售线索)'子流程中的所有运行中活动都会被销毁（即使'Reviewcustomer rating 审核客户等级'还没有完成），并创建'Provide additional details (提供更多信息)'用户任务

3. 信号边界事件 Signal Boundary Event

描述：

依附在活动边界上的信号捕获中间（事件），或简称信号边界事件，捕获与其信号定义具有相同信号名的信号。

请注意：与其他事件例如错误边界事件不同的是，信号边界事件不只是捕获其所依附范围抛出的信号。信号边界事件为全局范围（广播）的，意味着信号可以从任何地方抛出，甚至是不同的流程实例。
请注意：与其他事件如错误事件不同，信号在被捕获后不会被消耗。如果有两个激活的信号边界事件，捕获相同的信号事件，则两个边界事件都会被触发，哪怕它们不在同一个流程实例里。

图标：

信号边界事件，用内部有一个信号图标的标准中间事件（两层圆圈）表示。信号图标是白色的，代表捕获的含义。

java代码：

xml表示：

信号边界事件与标准边界事件一样定义：
<boundaryEvent id="boundary" attachedToRef="task" cancelActivity="true">
    <signalEventDefinition signalRef="alertSignal"/>
</boundaryEvent>

4. 消息边界事件 Message Boundary Event

描述：

在活动边界上的消息捕获中间（事件），或简称消息边界事件，捕获与其消息定义具有相同消息名的消息。

图标：

消息边界事件，用内部有一个消息图标的标准中间事件（两层圆圈）表示。信号图标是白色的，代表捕获的含义。

请注意消息边界事件既可以是中断型的（右手边），也可以是非中断型的（左手边）。

java代码：

xml表示：

消息边界事件与标准边界事件一样定义：
<boundaryEvent id="boundary" attachedToRef="task" cancelActivity="true">
    <messageEventDefinition messageRef="newCustomerMessage"/>
</boundaryEvent>

5. 取消边界事件 Cancel Boundary Even

描述：

依附在事务子流程边界上的取消捕获中间（事件），或简称取消边界事件，在事务取消时触发。当取消边界事件触发时，首先会中断当前范围的所有活动执行。接下来，启动事务范围内所有有效的的补偿边界事件（compensation boundary event）。补偿会同步执行，也就是说在离开事务前，边界事件会等待补偿完成。当补偿完成时，使用取消边界事件的出口顺序流，离开事务子流程。

图标：

取消边界事件，用内部有一个取消图标的标准中间事件（两层圆圈）表示。取消图标是白色的（未填充），代表捕获的含义。

java代码：

xml表示：

取消边界事件与标准边界事件一样定义：
<boundaryEvent id="boundary" attachedToRef="transaction" >
    <cancelEventDefinition />
</boundaryEvent>
因为取消边界事件总是中断型的，因此不需要 cancelActivity 属性。

注意：

（1）一个事务子流程只允许一个取消边界事件。
（2）如果事务子流程中有嵌套的子流程，只有成功完成的子流程才会触发补偿。
（3）如果取消边界事件放置在具有多实例特性的事务子流程上，如果一个实例触发了取消，则边界事件将取消所有实例。

6. 补偿边界事件 Compensation Boundary Event

描述：

依附在事务子流程边界上的取消捕获中间（事件），或简称取消边界事件，在事务取消时触发。当取消边界事件触发时，首先会中断当前范围的所有活动执行。接下来，启动事务范围内所有有效的的补偿边界事件（compensation boundary event）。补偿会同依附在活动边界上的补偿捕获中间（事件），或简称补偿边界事件，可以为活动附加补偿处理器。
补偿边界事件必须通过直接关联的方式，引用单个的补偿处理器。
补偿边界事件与其它边界事件的活动策略不同。其它边界事件，例如信号边界事件，当其依附的活动启动时激活；当离开该活动时，会被解除，并取消相应的事件订阅。而补偿边界事件不是这样。补偿边界事件在其依附的活动成功完成时激活，同时创建补偿事件的相应订阅。当补偿事件被触发，或者相应的流程实例结束时，才会移除订阅。请考虑下列因素：
（1）当补偿被触发时，补偿边界事件关联的补偿处理器会被调用，次数与其依附的活动成功完成的次数相同。
（2）如果补偿边界事件依附在具有多实例特性的活动上，则会为每一个实例创建补偿事件订阅。
（3）如果补偿边界事件依附在位于循环内部的活动上，则每次该活动执行时，都会创建一个补偿事件订阅。
（4）如果流程实例结束，则取消补偿事件的订阅。

图标：

补偿边界事件，用内部有一个补偿图标的标准中间事件（两层圆圈）表示。补偿图标是白色的（未填充），代表捕获的含义。另外，补偿边界事件使用单向连接关联补偿处理器，如下图所示：

java代码：

xml表示：

补偿边界事件与标准边界事件一样定义：
<boundaryEvent id="compensateBookHotelEvt" attachedToRef="bookHotel" >
    <compensateEventDefinition />
</boundaryEvent>
<association associationDirection="One" id="a1" sourceRef="compensateBookHotelEvt" targetRef="undoBookHotel" />
<serviceTask id="undoBookHotel" isForCompensation="true" activiti:class="..." />
补偿边界事件在活动完成后才激活，因此不支持 cancelActivity 属性。

注意：

（1）嵌入式子流程不支持补偿边界事件。

五、捕获中间事件 Intermediate Catching Events

所有的捕获中间事件都使用相同方式定义：

<intermediateCatchEvent id="myIntermediateCatchEvent" >
    <XXXEventDefinition/>
</intermediateCatchEvent>

捕获中间事件由下列（元素）定义
（1）唯一标识符（流程范围）
（2）定义了捕获中间事件类型的，XXXEventDefinition形式的XML子元素（例如TimerEventDefinition等）。查阅特定中间捕获事件类型，以了解更多细节

1. 定时器捕获中间事件 Timer Intermediate Catching Event

描述：

定时器捕获中间事件的行为像是跑表。当执行到达捕获事件活动（catching event activity）时，启动定时器；当定时器触发时（例如在一段时间间隔后），沿定时器中间事件的出口顺序流继续执行。

图标：

定时器中间事件，用内部有定时器图标的中间捕获事件表示

java代码：

xml表示：

定时器中间事件与捕获中间事件一样定义。指定类型的子元素为timerEventDefinition元素：
<intermediateCatchEvent id="timer">
    <timerEventDefinition>
        <timeDuration>PT5M</timeDuration>
    </timerEventDefinition>
</intermediateCatchEvent>
查看定时器事件定义了解详细配置。

注意：

2. 信号捕获中间事件 Signal Intermediate Catching Event

描述：

信号捕获中间事件，捕获与其引用的信号定义具有相同信号名称的信号。
请注意：与其他事件如错误事件不同，信号在被捕获后不会被消耗。如果有两个激活的信号中间事件，捕获相同的信号事件，则两个中间事件都会被触发，哪怕它们不在同一个流程实例里

图标：

信号捕获中间事件，用内部有信号图标的标准中间事件（两层圆圈）表示。信号图标是白色的（未填充），代表捕获的含义。

java代码：

xml表示：

信号中间事件与捕获中间事件一样定义。指定类型的子元素为signalEventDefinition元素。
<intermediateCatchEvent id="signal">
    <signalEventDefinition signalRef="newCustomerSignal" />
</intermediateCatchEvent>
注意：

3. 消息捕获中间事件 Message Intermediate Catching Event

描述：

消息捕获中间事件，捕获特定名字的消息。

图标：

消息捕获中间事件，用内部有消息图标的标准中间事件（两层圆圈）表示。消息图标是白色的（未填充），代表捕获的含义。

java代码：

xml表示：

消息中间事件与捕获中间事件一样定义。指定类型的子元素为messageEventDefinition元素。
<intermediateCatchEvent id="message">
    <messageEventDefinition signalRef="newCustomerMessage" />
</intermediateCatchEvent>
注意：

六、抛出中间事件 Intermediate Throwing Event

所有的抛出中间事件都使用相同方式定义：

<intermediateThrowEvent id="myIntermediateThrowEvent" >
    <XXXEventDefinition/>
</intermediateThrowEvent>

抛出中间事件由下列（元素）定义
（1）唯一标识符（流程范围）
（2）定义了抛出中间事件类型的，XXXEventDefinition形式的XML子元素（例如signalEventDefinition等）。查阅特定中间抛出事件类型，以了解更多细节

1. 空抛出中间事件 Intermediate Throwing None Event

描述：

下面的流程图展示了空中间事件的简单例子，其用于指示流程已经到达了某种状态

基本上添加一个执行监听器 execution listener后，空中间事件就可以成为很好的监视某些KPI（Key Performance Indicators 关键绩效指标）的钩子。

图标：

java代码：

xml表示：
<intermediateThrowEvent id="noneEvent">
    <extensionElements>
        <activiti:executionListener
 class="org.activiti.engine.test.bpmn.event.IntermediateNoneEventTest$MyExecutionListener"
 event="start" />
    </extensionElements>
</intermediateThrowEvent>
你也可以添加一些自己的代码，将部分事件发送给你的BAM（Business Activity Monitoring 业务活动监控）工具，或者DWH（DataWarehouse 数据仓库）。引擎本身不会在事件中做任何事情，只是从中穿过。

注意：

2. 信号抛出中间事件 Signal Intermediate Throwing Event

描述：

信号抛出中间事件，抛出已定义信号的信号事件。

在Activiti中，信号会广播至所有的激活的处理器（也就是说，所有的捕获信号事件）。信号可以同步或异步地发布。
（1）在默认配置中，信号同步地传递。这意味着抛出（信号的）流程实例会等待，直到信号传递至所有的捕获（信号的）流程实例。所有的捕获流程实例也会在与抛出流程实例相同的事务中，也就是说如果收到通知的流程实例中，有一个实例产生了技术错误（抛出异常），则所有相关的实例都会失败。
（2）信号也可以异步地传递。这是由到达抛出信号事件时，激活的是哪一个（发送）处理器来决定的。对于每个激活的处理器，JobExecutor会为其存储并传递一个异步通知消息，asynchronous notification message（作业 Job）。

图标：

消息抛出中间事件，用内部有信号图标的标准中间事件（两层圆圈）表示。信号图标是黑色的（已填充），代表抛出的含义。

java代码：

xml表示：

信号中间事件与抛出中间事件一样定义。指定类型的子元素为signalEventDefinition元素。
<intermediateThrowEvent id="signal">
    <signalEventDefinition signalRef="newCustomerSignal" />
</intermediateThrowEvent>
异步信号事件像这样定义：
<intermediateThrowEvent id="signal">
    <signalEventDefinition signalRef="newCustomerSignal" activiti:async="true" />
</intermediateThrowEvent>
注意：

3. 补偿抛出中间事件 Compensation Intermediate Throwing Event

描述：

补偿抛出中间事件，可用于触发补偿。
触发补偿：补偿既可以为设计的活动触发，也可以为补偿事件所在的范围触发。补偿由活动所关联的补偿处理器执行。

（1）抛出补偿时，活动关联的补偿处理器执行的次数，与活动成功完成的次数相同。
（2）如果为当前范围抛出了补偿，则当前范围中所有的活动都会被补偿，包括并行分支上的活动。
（3）补偿分层触发：如果将要被补偿的活动是一个子流程，则该子流程中所有的活动都会触发补偿。如果该子流程有嵌套的活动，则会递归地抛出补偿。然而，补偿不会传播至流程的上层：如果子流程中触发了补偿，该补偿不会传播至子流程范围外的活动。BPMN规范指出，补偿为“与子流程在相同级别”的活动触发。
（4）在Activiti中，补偿按照执行的相反顺序运行。这意味着最后完成的活动会第一个补偿，等等。
（5）补偿抛出中间事件，可用于补偿已经成功完成的事务子流程。

请注意：如果抛出补偿的范围中有一个子流程，而该子流程包含有关联了补偿处理器的活动，则当抛出补偿时，只有当该子流程成功完成的情况，补偿才会传播至该子流程。如果子流程内嵌套的部分活动已经完成，并附加了补偿处理器，则如果包含这些活动的子流程还没有完成，这些补偿处理器不会执行。参考下面的例子：

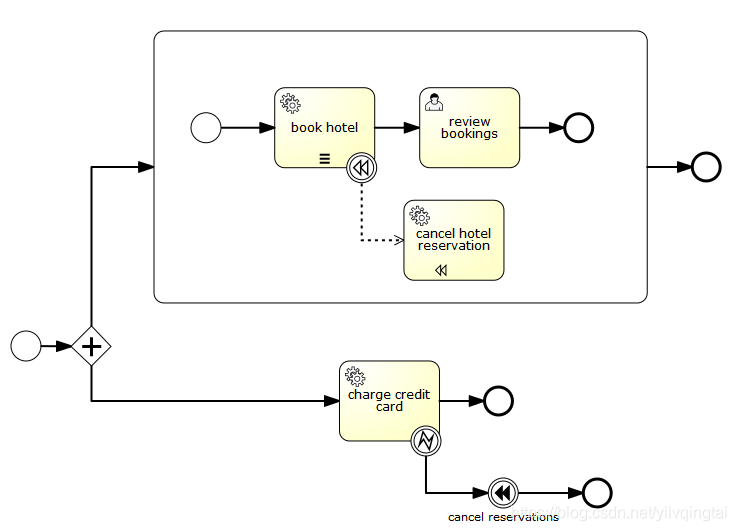

在这个流程中，有两个并行的执行。一个执行嵌入子流程，另一个执行“charge credit card（信用卡付款）”活动。假定两个执行都已开始，且第一个并行执行正等待用户完成“review bookings（检查预定）”任务。第二个执行进行了“charge credit card（信用卡付款）”活动的操作，抛出了一个错误，导致“cancel reservations（取消预订）”事件触发补偿。这时并行子流程还未完成，意味着补偿不会传播至该子流程，因此不会执行“cancel hotel reservation（取消酒店预订）”补偿处理器。而如果“cancel reservations（取消预订）”运行前，这个用户任务（因此该嵌入式子流程也）已经完成，则补偿会传播至该嵌入式子流程。

流程变量：当补偿嵌入式子流程时，用于执行补偿处理器的执行，可以以变量在子流程完成时所处的状态，访问子流程的局部流程变量。为了实现这一点，会为范围执行（为执行子流程所创建的执行）所关联的流程变量，进行快照。意味着：

（1）子流程范围内创建的并行执行所添加的变量，补偿执行器无法访问。
（2）上层的执行关联的流程变量（例如流程实例的执行关联的流程变量），不在该快照中：补偿处理器（本就）可以以其在抛出补偿时所处的状态，访问这些流程变量。
（3）只会为嵌入式子流程，而不会为其他活动，进行变量快照。

目前的限制：
（1）目前不支持 waitForCompletion="false" 。当补偿抛出中间事件触发补偿时，只有在补偿成功完成时，才会离开该事件。
（2）补偿现在由并行执行来运行。该并行执行按照补偿活动完成的逆序启动。Activiti的后续版本可能会添加选项，使补偿可以按（活动完成的）顺序运行。
（3）补偿不会传播至调用活动（call activity）生成的子流程。

图标：

补偿抛出中间事件，用内部有补偿图标的标准中间事件（两层圆圈）表示。补偿图标是黑色的（已填充），代表抛出的含义。

java代码：

xml表示：

补偿中间事件与抛出中间事件一样定义。指定类型的子元素为compensateEventDefinition元素。
<intermediateThrowEvent id="throwCompensation">
    <compensateEventDefinition />
</intermediateThrowEvent>
另外， activityRef 可选项可用于为指定的范围/活动触发补偿：
<intermediateThrowEvent id="throwCompensation">
    <compensateEventDefinition activityRef="bookHotel" />
</intermediateThrowEvent>
注意：

青苔猿猿

关注

7
点赞
踩
26

收藏

觉得还不错? 一键收藏
打赏
0
评论
（二）BPMN2.0规范介绍——2事件 Events

目录一、事件定义1. 定时器事件定义 Timer Event Definitions（1）定义（2）timeDate（3）timeDuration（4）timeCycle（5）ISO 8601标准定义2. 消息事件定义 Message Event Definitions3. 信号事件定义 Signal Event Definitions（1）定义（2）抛出信号事件 Throwing a Signal Event（3）捕获信号事件 Catching a Sig.
复制链接

扫一扫
