（二）BPMN2.0规范介绍——3顺序流 Sequence Flow

目录

一、定义

二、 条件顺序流 Conditional sequence flow

三、 默认顺序流 Default sequence flow

---

一、定义

顺序流是流程中两个元素间的连接器。当流程执行中，一个元素被访问后，会沿着所有的出口顺序流继续。这意味着BPMN 2.0的默认性质是并行的：两个出口顺序流，会创建两个独立的，并行的执行路径。

顺序流，用从源元素指向目标元素的箭头表示。箭头总是指向目标元素。


顺序流需要有流程唯一的id，以及对存在的源与目标元素的引用。

<sequenceFlow id="flow1" sourceRef="theStart" targetRef="theTask" />



二、 条件顺序流 Conditional sequence flow

• 描述：

在顺序流上可以定义条件。当离开BPMN 2.0活动时，默认行为是计算其出口顺序流上的条件。当条件计算为true时，选择该出口顺序流。如果该方法选择了多条顺序流，则会生成多个执行，流程会以并行方式继续。请注意：上面的介绍对BPMN 2.0活动（与事件）有效，但不适用于网关（gateway）。不同类型的网关，会用不同的方式处理带有条件的顺序流

• 图标：

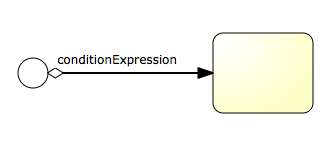

条件顺序流，用起点带有小菱形的一般顺序流表示。条件表达式挨着顺序流显示。


• java代码：



•  xml表示：

条件顺序流的XML表示格式，为含有conditionExpression（条件表达式）子元素的普通顺序流。请注意目前只支持tFormalExpressions。省略xsi:type=""定义会默认为唯一支持的表达式类型。

<sequenceFlow id="flow" sourceRef="theStart" targetRef="theTask">
    <conditionExpression xsi:type="tFormalExpression">
        <![CDATA[${order.price > 100 && order.price < 250}]]>
    </conditionExpression>
</sequenceFlow>

 目前conditionalExpressions只能使用UEL，详细信息可以在表达式章节找到。使用的表达式需要能解析为boolean值，否则当计算条件时会抛出异常。



下面的例子，通过典型的JavaBean的方式，使用getter引用流程变量的数据。

<conditionExpression xsi:type="tFormalExpression">
    <![CDATA[${order.price > 100 && order.price < 250}]]>
</conditionExpression>

这个例子调用了一个解析为boolean值的方法。

<conditionExpression xsi:type="tFormalExpression">
    <![CDATA[${order.isStandardOrder()}]]>
</conditionExpression>

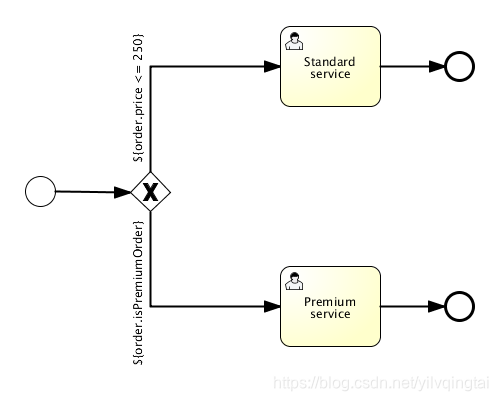

 Activiti发行版中包含了下列示例流程，展示值表达式与方法表达式的使用（参见org.activiti.examples.bpmn.expression）。







三、 默认顺序流 Default sequence flow

• 描述：

所有的BPMN 2.0任务与网关，都可以使用默认顺序流。这种顺序流只有当没有其他顺序流可以选择时，才会被选择为活动的出口顺序流。默认顺序流上的条件会被忽略

• 图标：

默认顺序流，用起点带有“斜线”标记的一般顺序流表示。

• java代码：



•  xml表示：

活动的默认顺序流，由该活动的default属性定义。下面的XML片段展示了一个排他网关（exclusive gateway），带有默认顺序流flow2。只有当conditionA与conditionB都计算为false时，默认顺序流才会被选择为网关的出口顺序流。

<exclusiveGateway id="exclusiveGw" name="Exclusive Gateway" default="flow2" />
<sequenceFlow id="flow1" sourceRef="exclusiveGw" targetRef="task1">
    <conditionExpression xsi:type="tFormalExpression">${conditionA}</conditionExpression>
</sequenceFlow>
<sequenceFlow id="flow2" sourceRef="exclusiveGw" targetRef="task2"/>
<sequenceFlow id="flow3" sourceRef="exclusiveGw" targetRef="task3">
    <conditionExpression xsi:type="tFormalExpression">${conditionB}</conditionExpression>
</sequenceFlow>
