STM32CubeMX新建rtthread nano工程与rtt与ulog的完美结合

概要

基于STM32CubeMX新建rtthread nano工程，并于与rtt与ulog的完美结合，大大提高开发效率

技术名词解释

rtthread nano
rtt viewer
ulog

技术细节

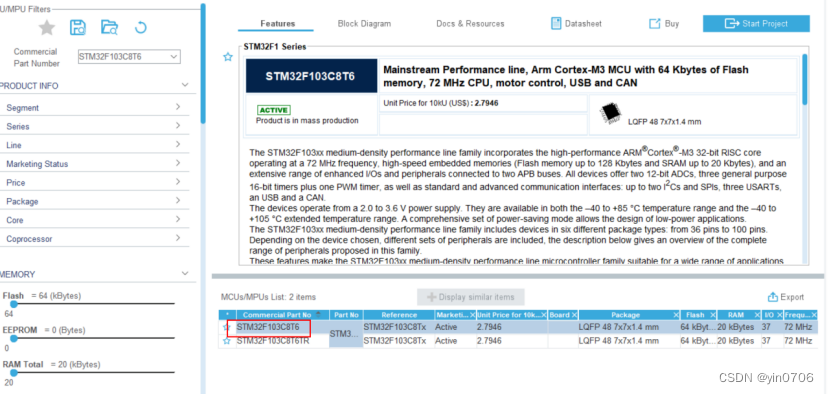

1、以stm32f103c8为例

2、STM32CubeMX新建工程，添加rtthread nano，具体参考：
https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-nano/nano-port-cube/an0041-nano-port-cube

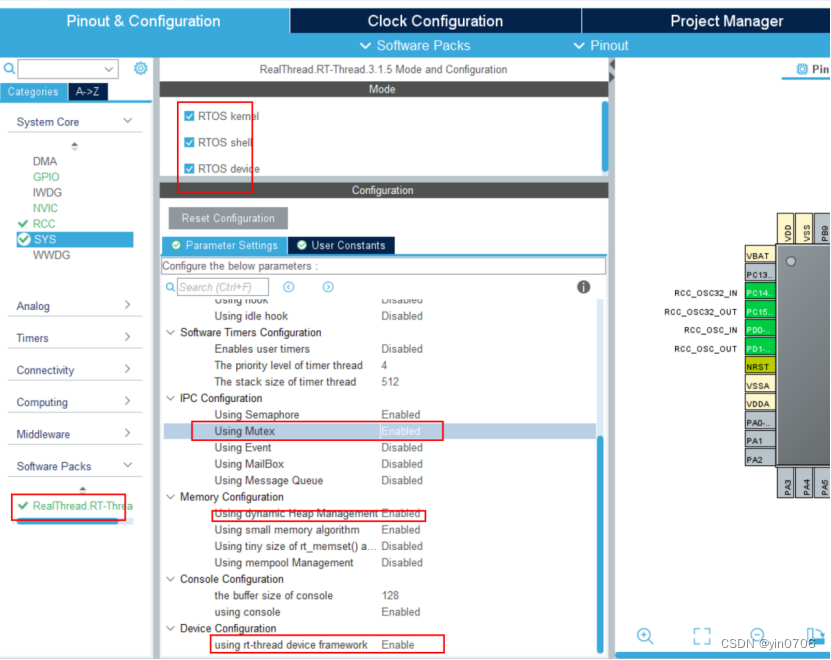

3、打开rtthread nano的配置

4、去掉rtthread nano已经定义的中断

5、生成代码

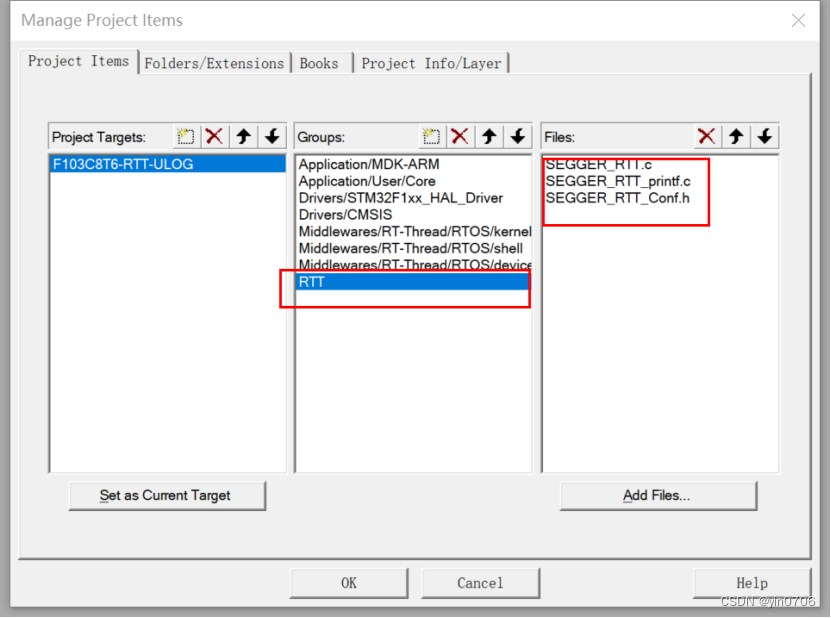

6、添加rtt驱动代码

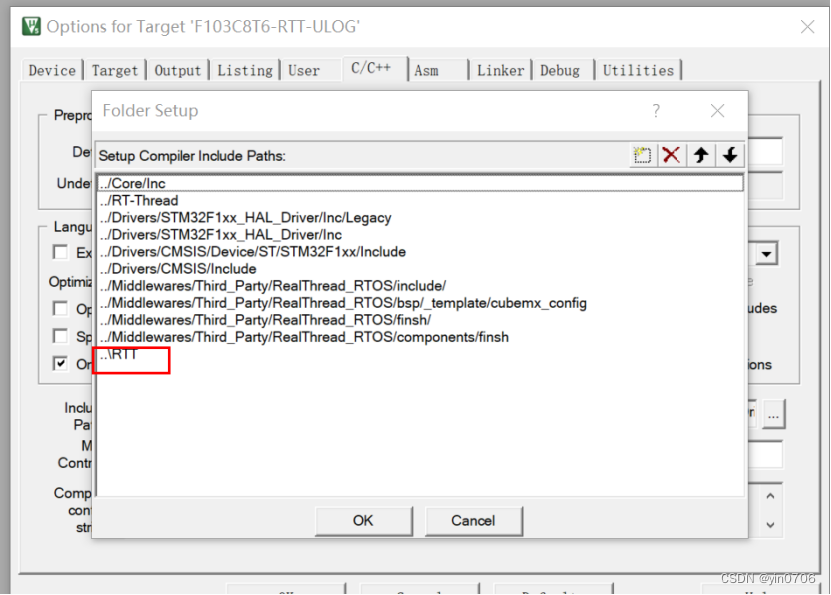

7、包含头文件

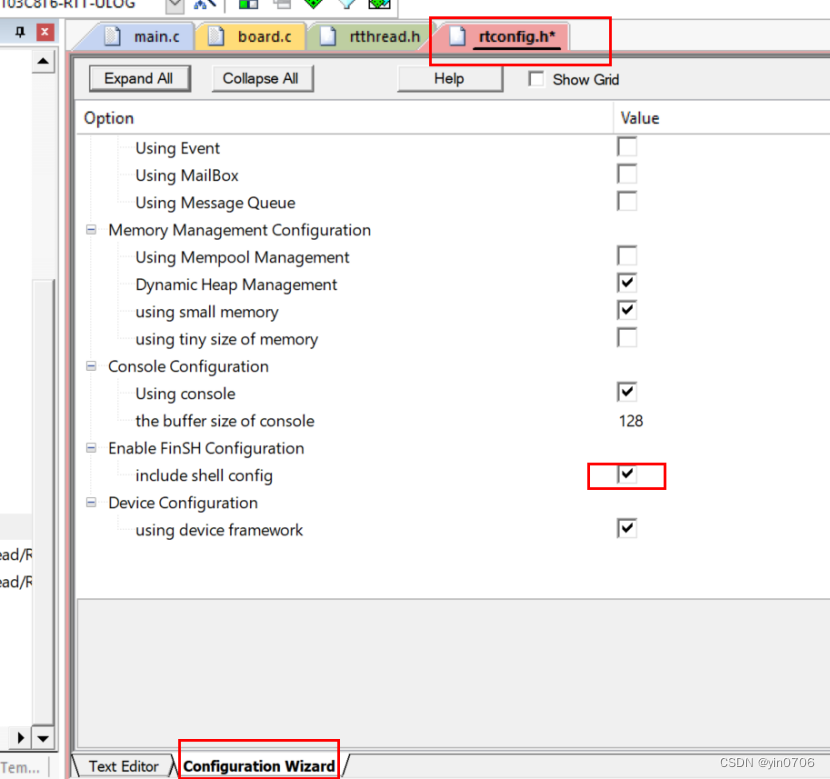

8、修改#include <rtconfig.h>

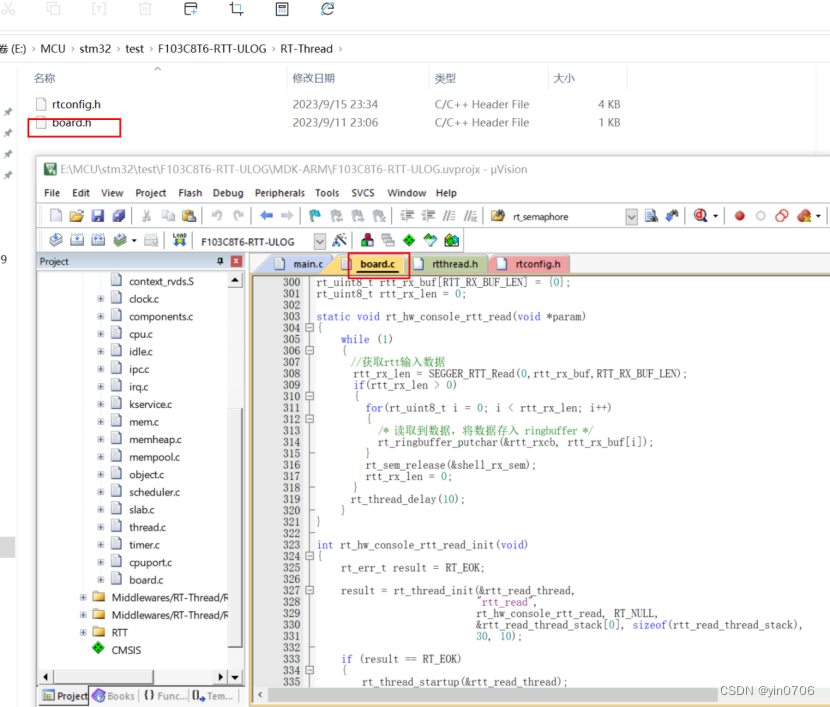

9、新增board.h,修改board.c

10、在main.c中包含头文件测试
#include “SEGGER_RTT.h”
#include <stdio.h>
#include <rtthread.h>
11、在while中添加测试代码
printf(“rtt is ok!\r\n”);

	rt_thread_delay(1111);

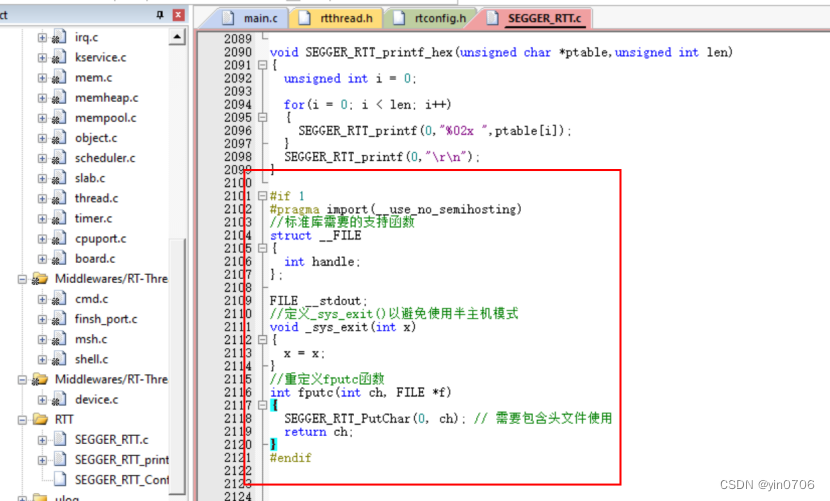

12、注意在SEGGER_RTT.c中完成printf重定向

13、下次测试rtt viewer，实现输入输出

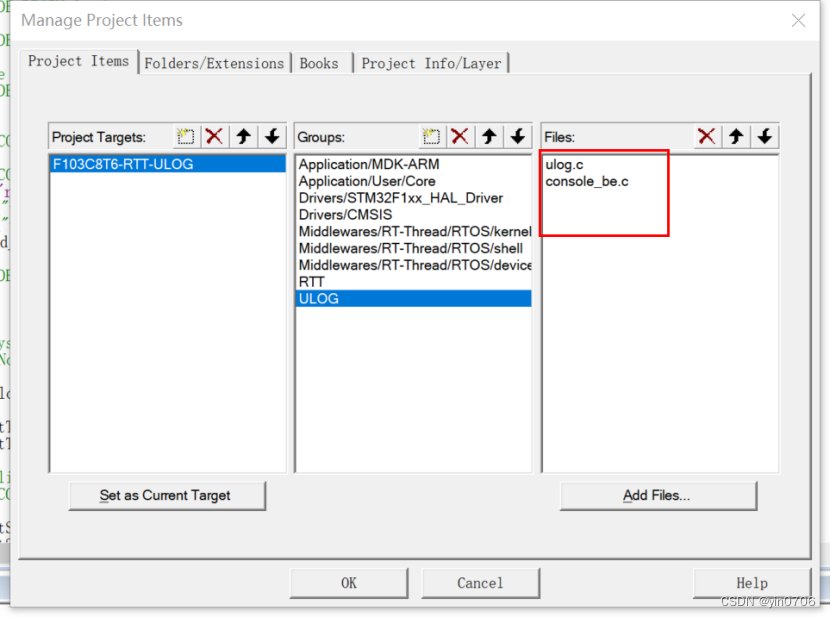

14、添加ulog代码，并添加头文件文件夹

15、在main.c中添加头文件
#define DBG_TAG “main”
#define DBG_LVL DBG_LOG
#include <rtdbg.h>

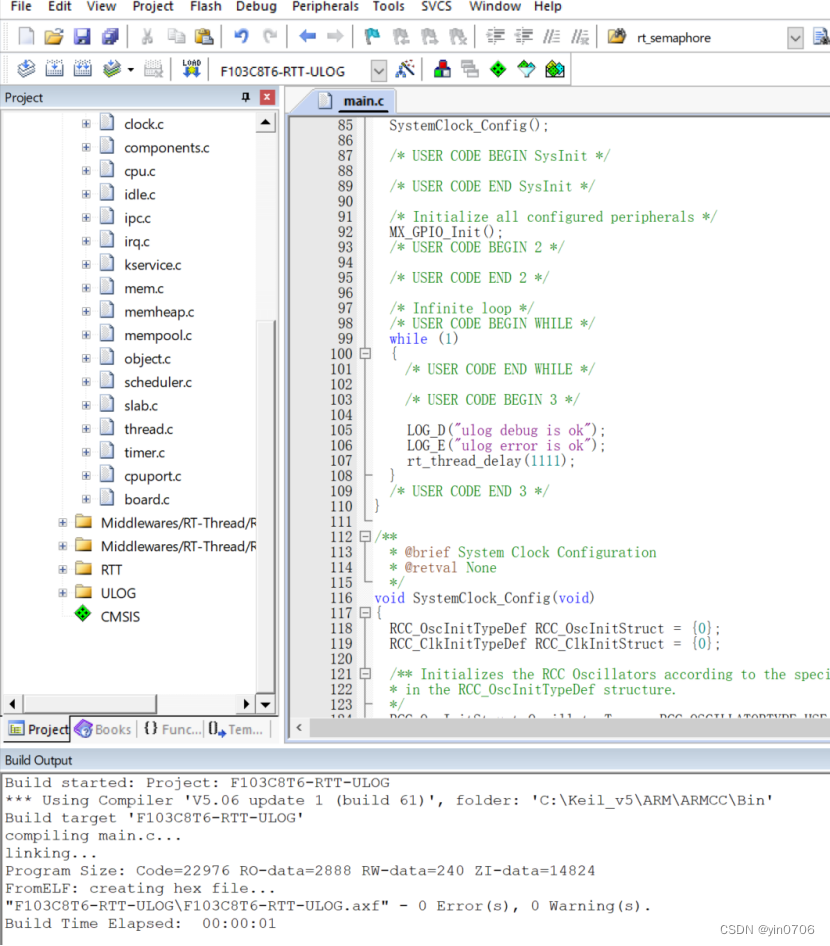

16、在while中测试
LOG_D(“ulog debug is ok”);
LOG_E(“ulog error is ok”);
rt_thread_delay(1111);
17、在rtconfig.h中添加宏定义
/* Utilities */

#define RT_USING_ULOG
#define ULOG_OUTPUT_LVL_D
#define ULOG_OUTPUT_LVL 7
#define ULOG_ASSERT_ENABLE
#define ULOG_LINE_BUF_SIZE 128

/* log format */

#define ULOG_USING_COLOR
#define ULOG_OUTPUT_TIME
#define ULOG_OUTPUT_LEVEL
#define ULOG_OUTPUT_TAG
/* end of log format /
#define ULOG_BACKEND_USING_CONSOLE
#define ULOG_USING_FILTER
/ end of Utilities */

18、编译后下载

19、测试输入输出及过滤

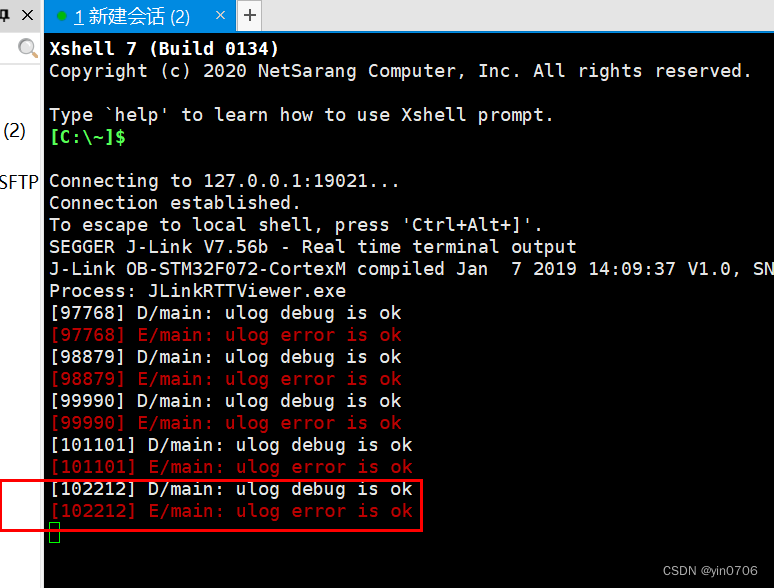

20、重定向到xshell，可以显示不同的颜色

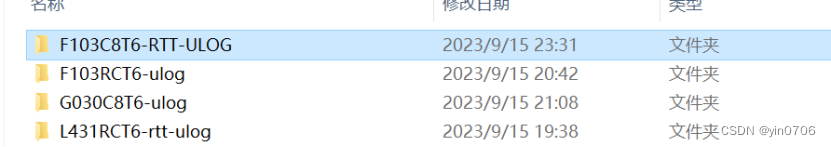

21、涉及的RTT，ULOG，board适用多种芯片，只要由STM32CubeMX生成工程，复制替换就行，目前测试的芯片如下：

源码下载链接：https://download.csdn.net/download/yin0706/88345346
