【继】西门子仿真DB块数据JAVA采集调试细节

【1】查看仿真程序内的DB块数据

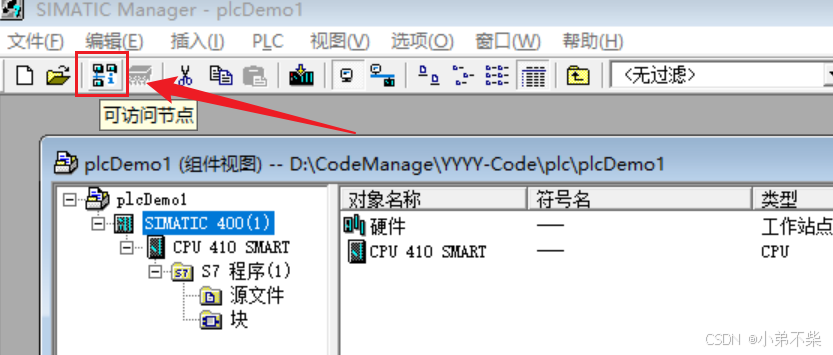

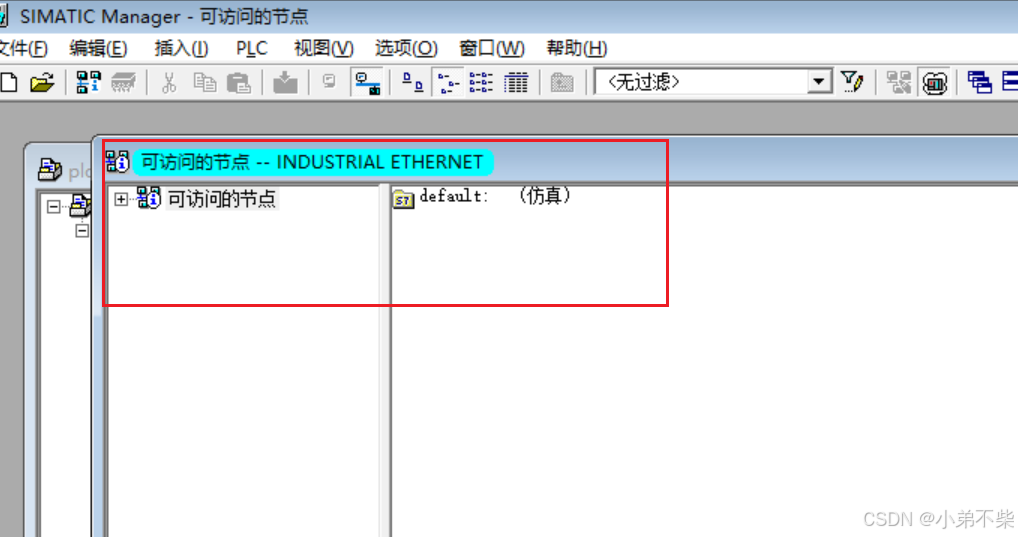

点击【可访问节点】图标

正在运行的仿真程序

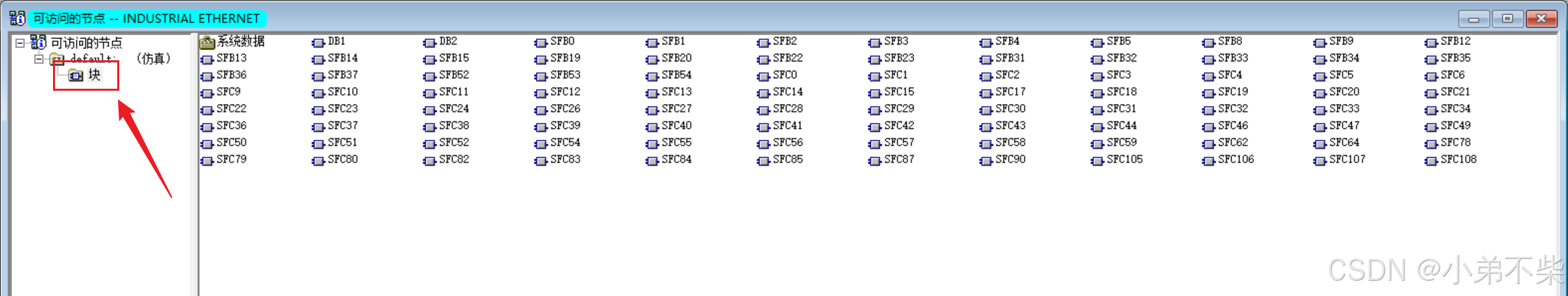

点击仿真程序内的块，右边区域会罗列当前仿真程序正在运行的块数据

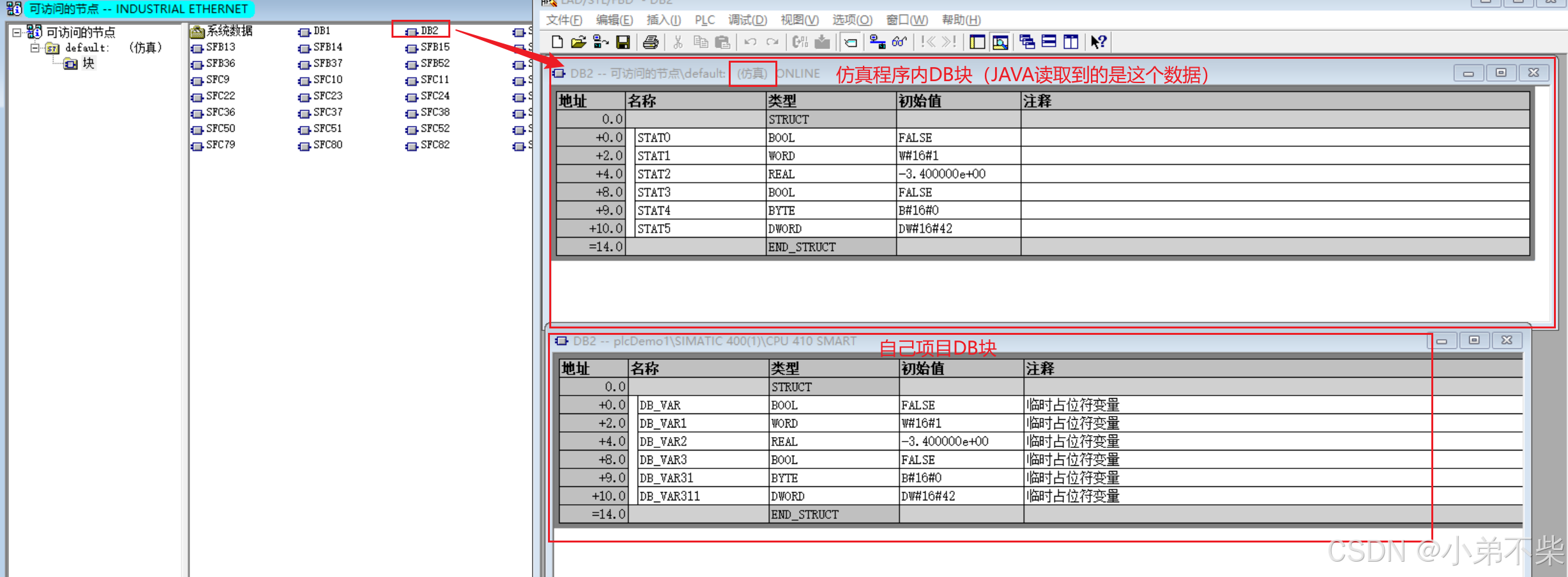

双击仿真程序内的DB块打开，标题会带有"仿真"字眼，JAVA读取的就是这个DB块内的数据；项目内的DB块下载到仿真内后地址位、数据类型、初始数据理应是一致的，但是DB块内显示的初始值不一定是JAVA采集到的实际值

【查看DB块的实际值】即JAVA采集对照的数据

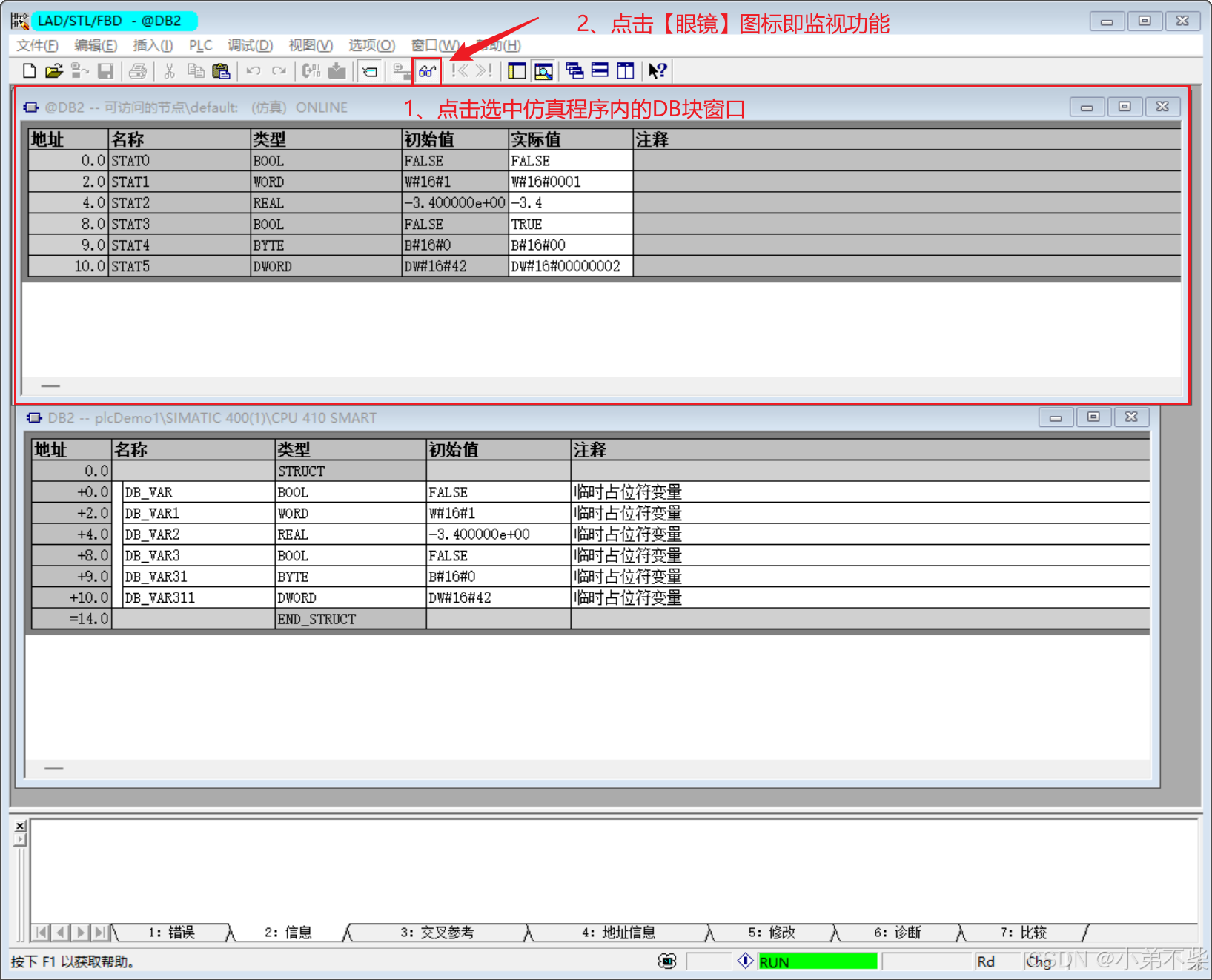

1、选中仿真DB块数据窗口后开启监视功能

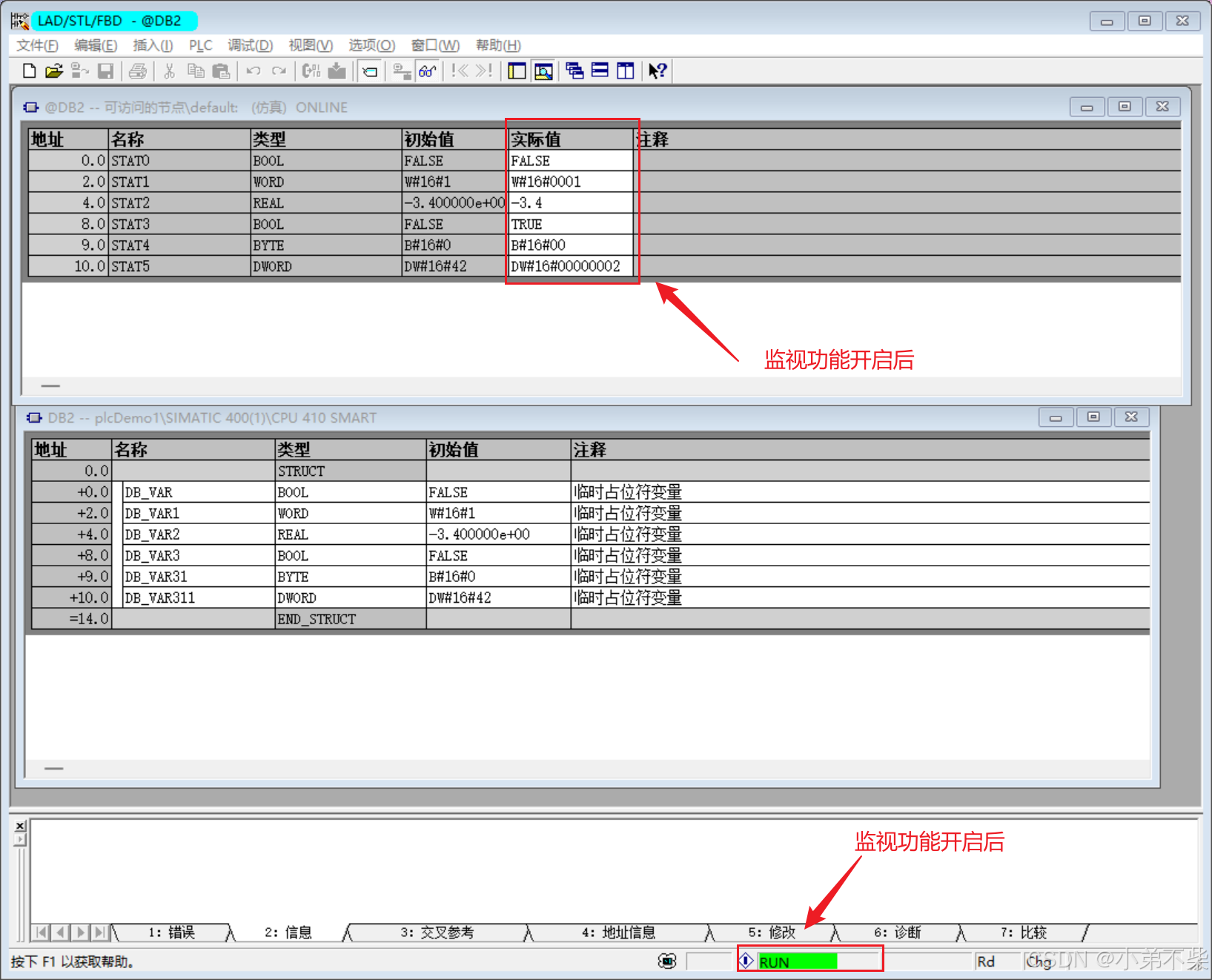

2、监视功能开启成功后底部RUN显示绿色进度条一直在跳动，仿真程序DB块数据窗口多了一栏【实际值】展示，该栏目显示的数值就是JAVA真实采集后对照的数据，会发现存在初始值跟实际值不一致的情况

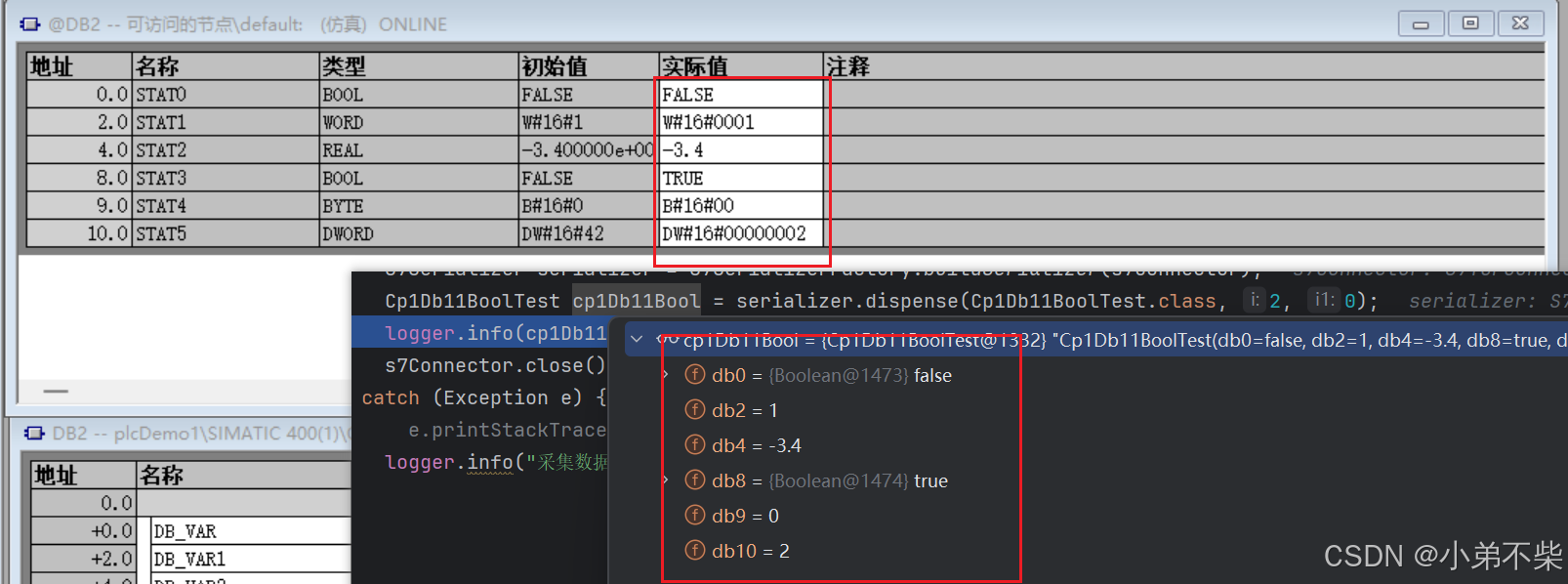

当前仿真DB块数据在JAVA采集得到的情况如下：

【2】动态修改运行中仿真程序内DB块地址某个实际值而不需要整个程序重新下载

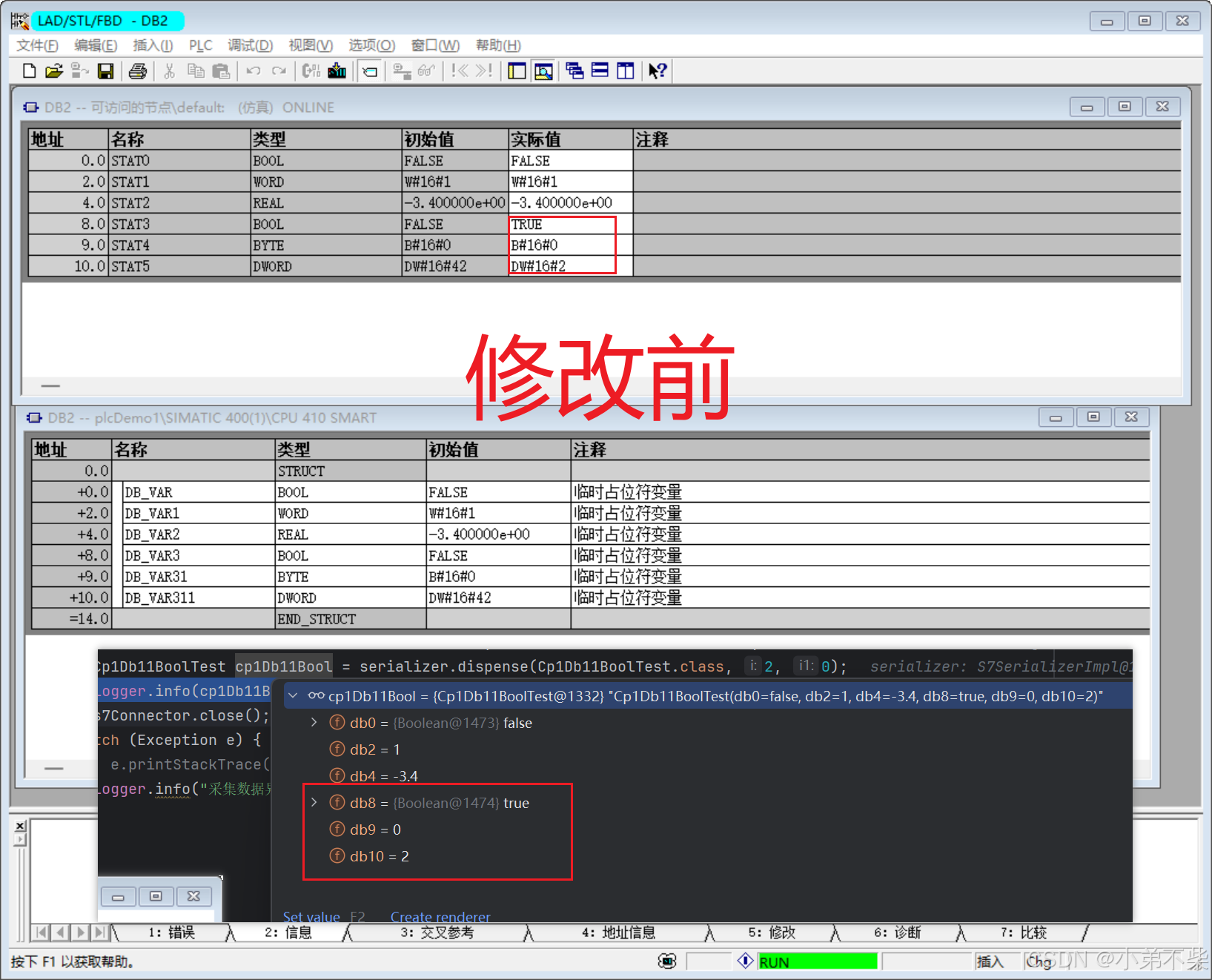

修改前数据读取情况

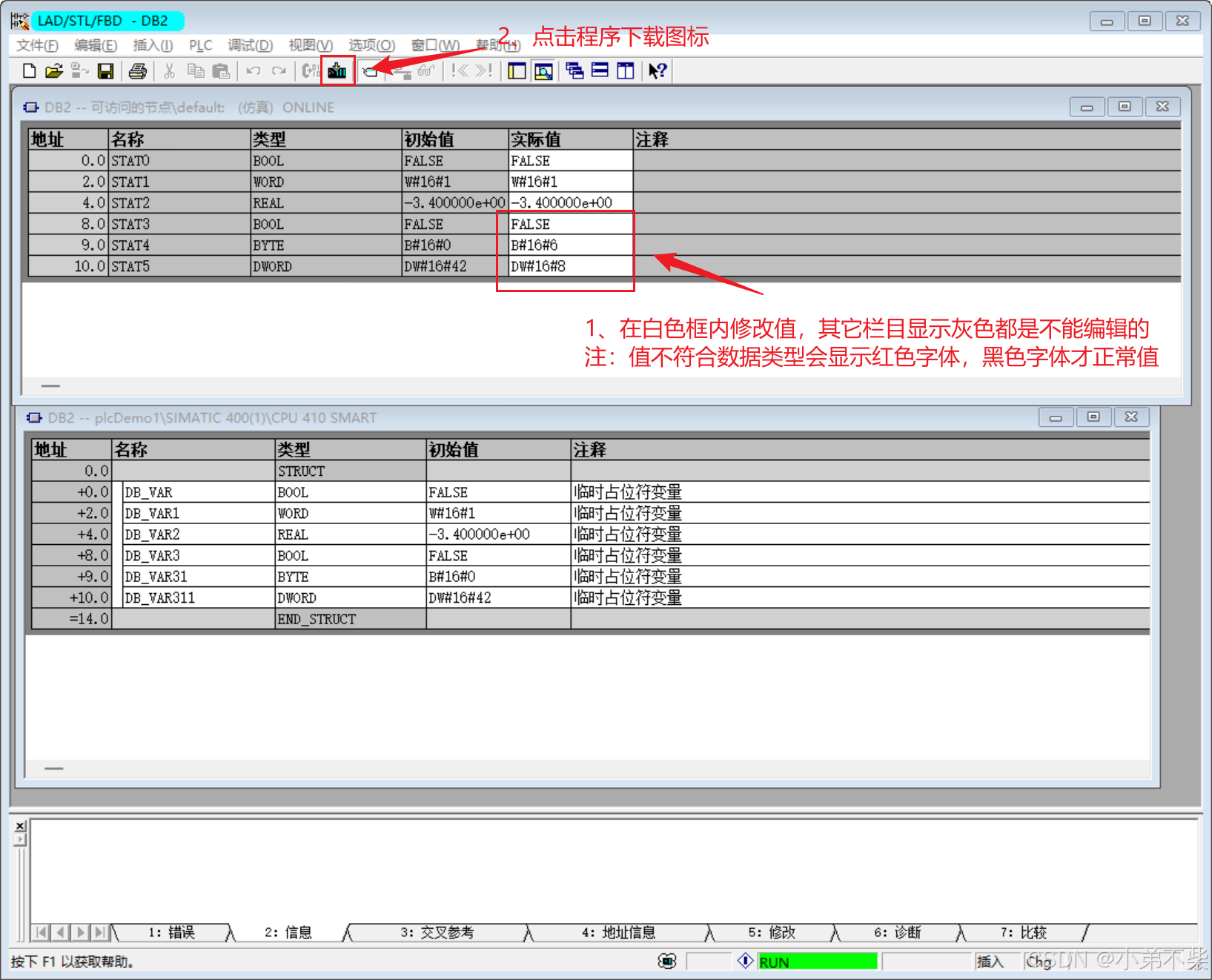

开始修改仿真程序内DB2的部分地址位数值，编辑完数值后一定要点击下载图标

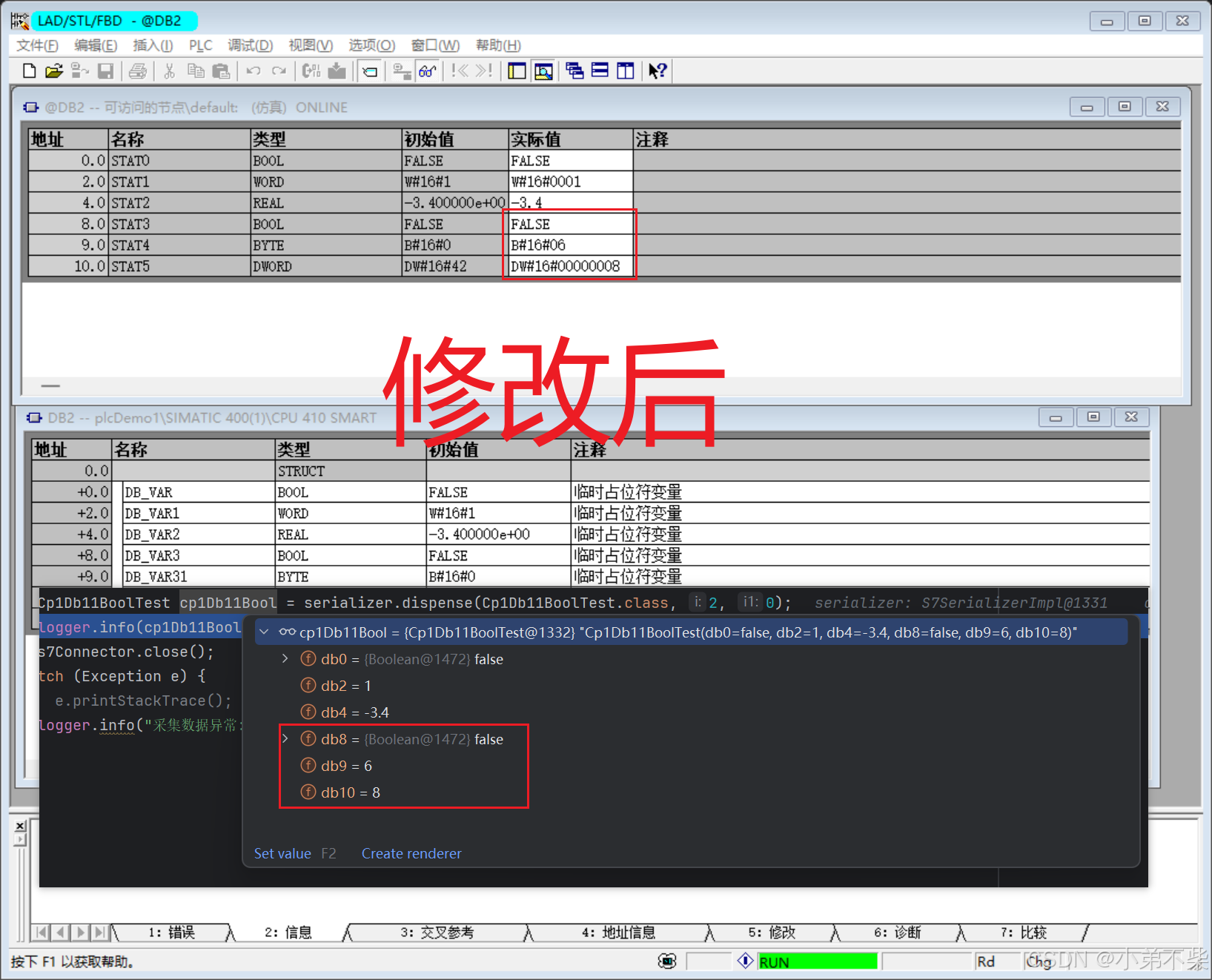

编辑值并下载后JAVA读取情况

**注意：**仿真程序内DB块修改后的数值不会影响本地项目的DB块数值

【3】修改本地项目DB块的实际值后下载到仿真程序

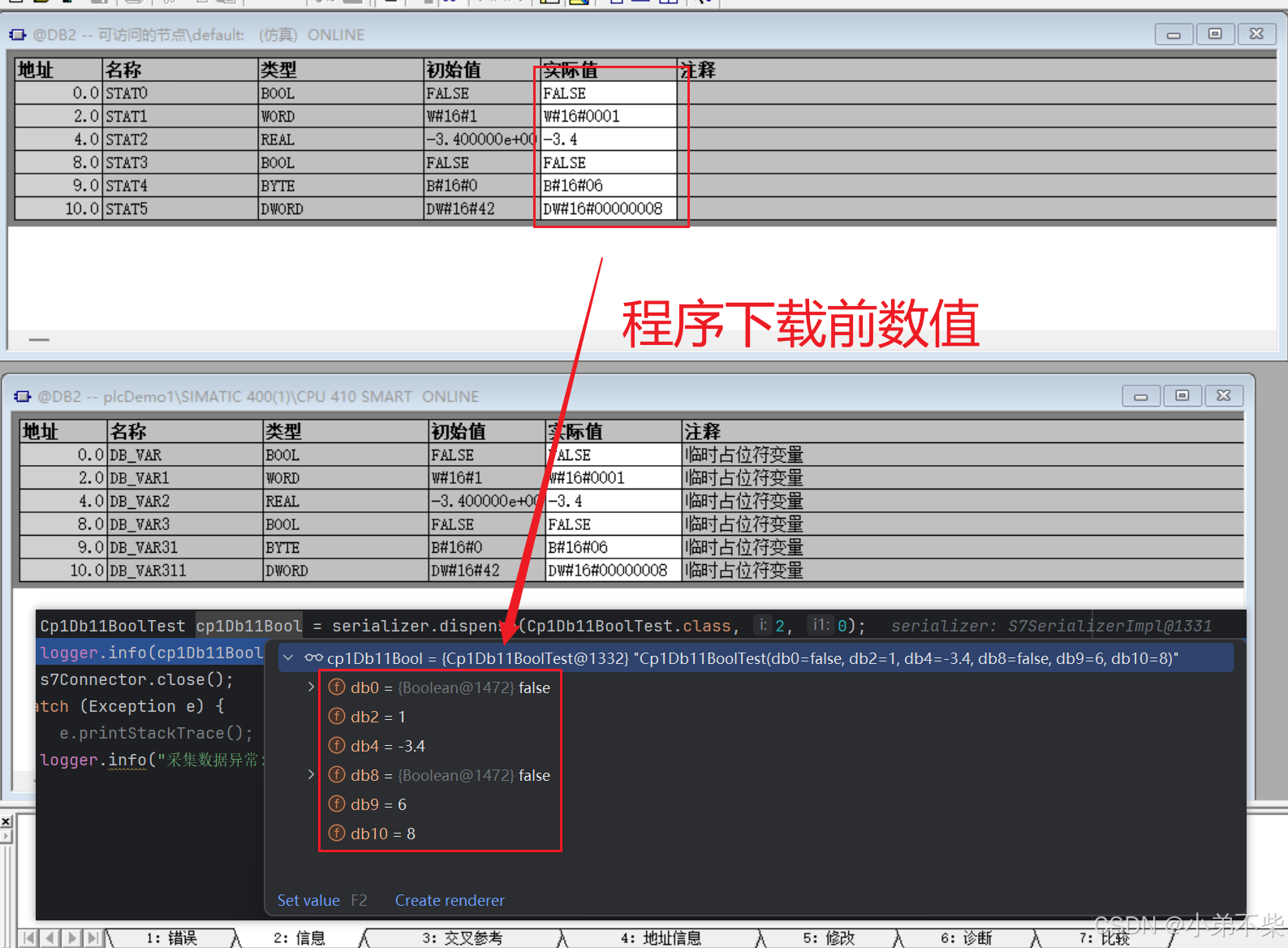

程序更新前数值读取情况

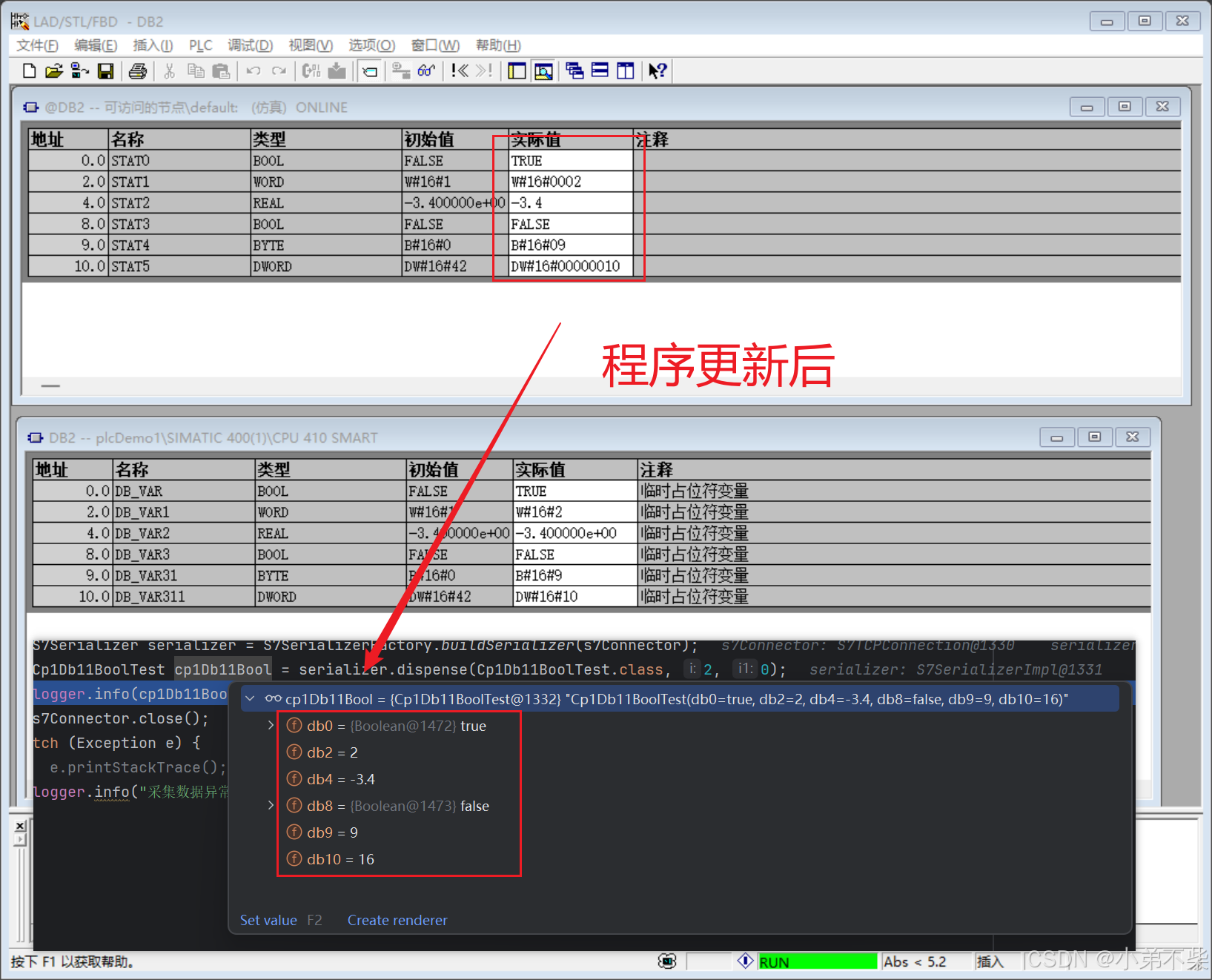

程序更新后数值读取情况

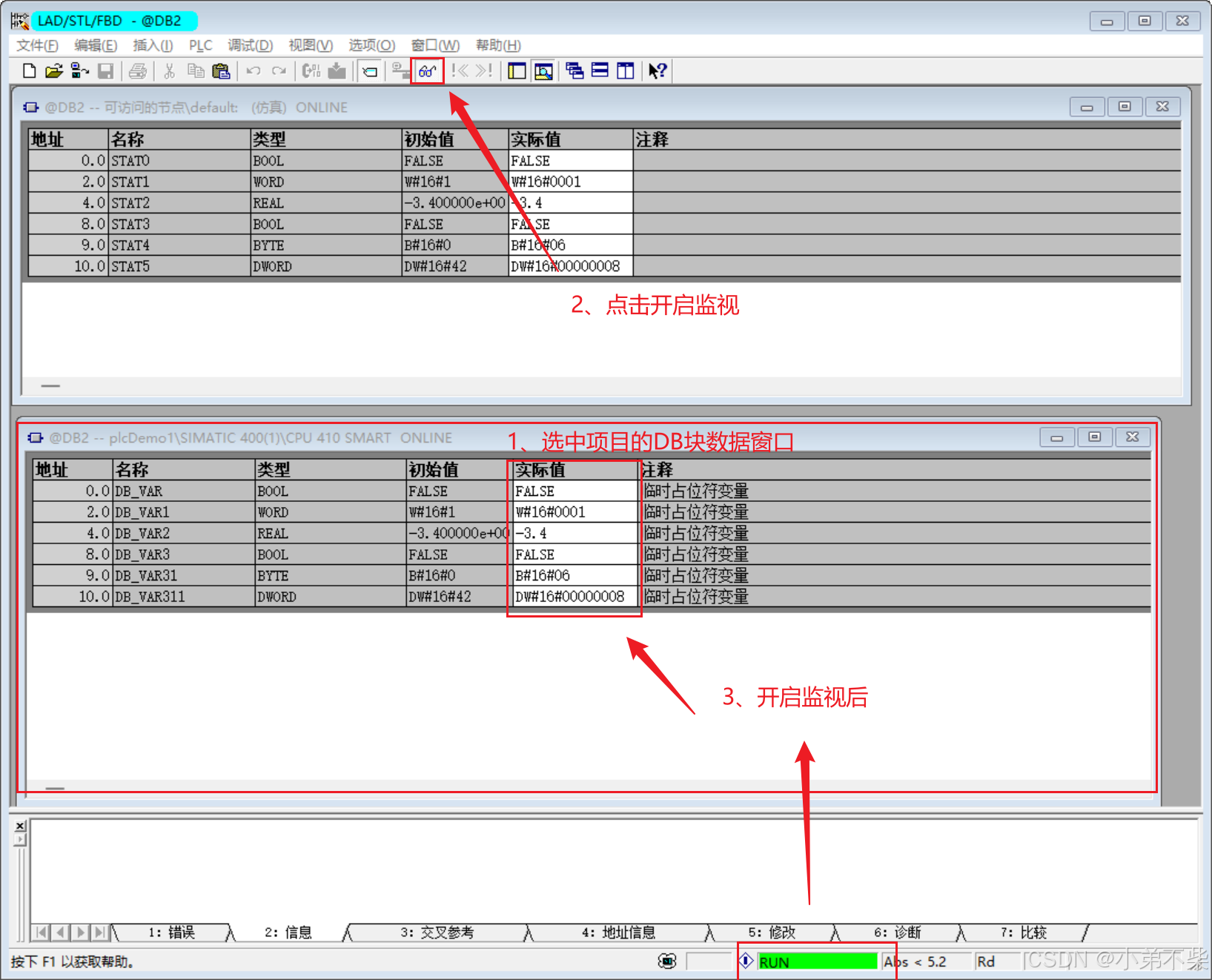

1、项目DB块实际值编辑后要保存后再进行程序下载到仿真内
