android启动页图片全屏时图片被拉伸问题

说明：这篇文章主要解决android启动页图片全屏时图片被拉伸问题

需求：

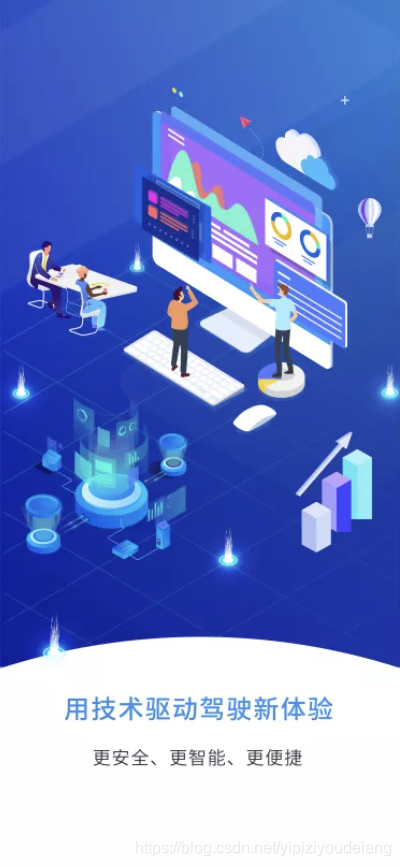

最近app全面改版，然后启动页换成了一整张图片，效果图如下：

---

2、问题

刚开始的时候，切的是一整张图，然后在两部测试机下测试发现，启动的时候：

①、底部的字体有稍微的变形；

②、图片垂直方向有些许的压缩【这个问题在改版之前有，测试没有提这个问题，但是在这次改版的时候，想要进一步优化一下，启动时感觉是两张图片的这种体验不是很好】；

---

3、解决

（需要注意的是，启动页的图片尺寸大小的选择也是很影响到不同手机的适配的，目前我选择的图片的尺寸大小是1125 × 1884大小的，放在mipmap-xxhdpi文件夹下的，这个尺寸在目前公司测试机上适配都是OK的）

问题①解决方法：

下半部分字体为了防止变形，让设计把效果图切成了两部分，上面图片部分和下面的纯文字部分，切图如下：

更进一步优化的话，可以对图片进行.9的适配

---

问题②解决方法：

图片被压缩，经过多次测试发现，是因为在Activity里面设置了沉浸式效果，导致图片没有全屏展示，在代码中去掉了沉浸式效果，然后在styles.xml里对启动页进行主题设置，使布局占据状态栏空间

清单文件代码

   <activity
            android:name=".ui.other.SplashActivity"
            android:enabled="false"
            android:alwaysRetainTaskState="true"
            android:theme="@style/SplashTheme"
            android:screenOrientation="portrait">
            <intent-filter>
                <action android:name="android.intent.action.MAIN" />
               <category android:name="android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>

主题文件代码

    <!--android9.0启动页全屏适配-->
    <!--！！！注意，这里修改，记得同步values-v27里面的样式文件-->
    <style name="SplashTheme" parent="@style/Theme.AppCompat.Light.NoActionBar">
        <item name="windowNoTitle">true</item>
        <item name="windowActionBar">false</item>
        <item name="android:windowFullscreen">true</item>
        <item name="android:windowContentOverlay">@null</item><!--目前这个属性未知-->

        <item name="android:windowIsTranslucent">false
        </item><!--沉浸透明状态栏  可选，窗口是否是半透明，设置状态栏的效果，这个值也会影响状态效果-->
        <item name="android:windowDisablePreview">false
        </item><!--冷启动是用到的属性，窗口不可见时的预览图，为true时点击app图标会慢一会-->
       <item name="android:windowBackground">@drawable/layer_launch2</item><!--替换启动白屏的图片-->
        <!--<item name="android:windowBackground">@mipmap/ic_splash_logo</item>--><!--替换启动白屏的图片-->

        <!-- 在5.0后，增加了一个windowDrawsSystemBarBackgrounds属性，用来标志此窗口是否负责绘制系统栏背景，
        我们把它设成false，这样当它绘制windowBackground的时候，就会在NavigationBar之上。-->
        <item name="android:windowDrawsSystemBarBackgrounds">false</item>
        <item name="android:windowTranslucentStatus">true</item><!--这行代码使布局占据状态栏空间-->

    </style>

然后适配一下android8.0【对应api版本27】以上的机型，创建values-27文件夹，然后在该文件夹下创建styles.xml文件

values-27文件夹下styles.xml代码如下：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <!--android9.0启动页全屏适配-->
    <style name="SplashTheme" parent="@style/Theme.AppCompat.Light.NoActionBar">
        <item name="windowNoTitle">true</item>
        <item name="windowActionBar">false</item>
        <item name="android:windowFullscreen">true</item>
        <item name="android:windowContentOverlay">@null</item>
        <item name="android:windowIsTranslucent">false
        </item><!--沉浸透明状态栏  可选，窗口是否是半透明，设置状态栏的效果，这个值也会影响状态效果-->
        <item name="android:windowDisablePreview">false
        </item><!--冷启动是用到的属性，窗口不可见时的预览图，为true时点击app图标会慢一会-->
        <item name="android:windowBackground">@drawable/layer_launch2</item><!--替换启动白屏的图片-->
       <!-- <item name="android:windowBackground">@mipmap/ic_splash_logo</item>--><!--替换启动白屏的图片-->

        <!-- Android P 异性屏适配 可以达到全面屏的效果 -->
        <item name="android:windowLayoutInDisplayCutoutMode">shortEdges</item>

        <!-- 在5.0后，增加了一个windowDrawsSystemBarBackgrounds属性，用来标志此窗口是否负责绘制系统栏背景，
我们把它设成false，这样当它绘制windowBackground的时候，就会在NavigationBar之上。-->
        <item name="android:windowDrawsSystemBarBackgrounds">false</item>
        <item name="android:windowTranslucentStatus">true</item><!--这行代码使布局占据状态栏空间-->
    </style>
</resources>

该文件加了一行代码，对android凹凸屏进行了适配

<item name="android:windowLayoutInDisplayCutoutMode">shortEdges</item>

Google对刘海屏的显示方式提供了三种显示模式

// 默认情况，全屏页面不可用刘海区域，非全屏页面可以进行使用
public static final int LAYOUT_IN_DISPLAY_CUTOUT_MODE_DEFAULT = 0;
// 允许页面延伸到刘海区域
public static final int LAYOUT_IN_DISPLAY_CUTOUT_MODE_SHORT_EDGES = 1;
// 不允许使用刘海区域
public static final int LAYOUT_IN_DISPLAY_CUTOUT_MODE_NEVER = 2;

在主题中加入android:windowLayoutInDisplayCutoutMode属性指定显示模式

冷启动时为了防止出现白屏或者等待时间，加入了一张默认的图片【也就是启动页的图片】

 <item name="android:windowBackground">@drawable/layer_launch2</item><!--替换启动白屏的图片-->

再看看SplashActivity布局文件里，启动页图片的配置

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:src="@drawable/layer_launch2"
        android:scaleType="fitXY"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</android.support.constraint.ConstraintLayout>

可以发现，其实app启动时是有两张图片，一张冷启动时的友好图片，一张是真正的启动页的图片，如果适配的不好的话，冷启动时的背景图就不会和SplashActivity的图片完美重叠，也就是会出现图片压缩或者明显感觉是两张图片放上去的效果。当然，因为我们现在app里面没有加入广告位，所以SplashActivity里面的ImageView用的是默认图，如果用网络请求的广告图，那么就不会有重叠的问题，即使这样，冷启动的图片也要做好全屏适配的效果，回过头来，还是先看目前的问题，图片拉伸的问题

一是要对android P以上的手机进行刘海屏的适配；

二是不要在Activity里对代码进行沉浸式效果的设置；

三在drawable文件夹下，创建图层列表layer-list图片；

layer_launch2.xml代码如下：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
   <item android:drawable="@color/white" />
    <!--因为使用最长图做适配，所以这里不会有需要填充的地方，所以上面注释掉-->
    <item android:bottom="150dp">
        <bitmap
            android:src="@mipmap/ic_splash_logo" />
    </item>


    <item android:bottom="30dp">
        <bitmap
            android:gravity="bottom|center"
            android:src="@mipmap/ic_splash_bottom" />
    </item>

</layer-list>

对应的效果图如下

可以发现，其实是第一层是白色背景，第二层是上半部分切图，设置了距离底部150dp，150dp是留出来显示底部问题的高度，这个大小可以自己设置，第三层设置的是图片底部居中，然后距离底部30dp，通过三层叠加的效果，实现了最终的效果图，一般的启动页的图片都是通过这种图层列表来实现，这样适配的效果会更好一些

至此，android启动页图片全屏时图片被拉伸问题的问题解决掉啦！

---

4、总结

作为一名有职业道德的程序员，对于代码中的瑕疵还是要解决的，特别是对于启动页这种“门面”，启动页的代码处理逻辑其实就这几个方面：切图尺寸选择、主题文件配置【刘海屏适配】、drawable文件创建及处理、沉浸式效果处理。
