用Altium Designer制作电路板学习笔记（一）

        作为一个研发人员，平常做嵌入式时不仅需要成天写代码，更多的还是要做一些实物电路来辅助测试，毕竟做出来的看得见摸得着还是比较有成就感的。一般的方法总是会买一些洞洞板自己搭电路用，说句实在话，虽然可以即插即用，但毕竟走线是个很麻烦的事，而且做出来的板子实在是又丑又大，还是做好的PCB板子比较让人能接受。本人自己就喜欢画画电路做做板子，还是把一些经验写下来，省的每次都找教程来得好。
       国内现在还是学生时代的，基本用protel 99SE居多，毕竟高校现在教的基本还都是这个版本，虽然该版本很经典，但我个人还是觉得人总得与时俱进，毕竟那已经是很老的版本了，学点新的工具总是没有错的。我用的就是Altium Designer，用法上两个差不多，说白了其实是同一个公司出品的。我之前还看到好多人招聘的时候经常写会protel、AD等电路绘图软件，其实我觉得并不专业，因为protel就是AD的前身。
• 背景
       本人采用的是Altium Designer14，当然很多人喜欢用更新的，其实我觉得差不多就行了，关键是用熟练就好。安装软件的步骤就略过了，网上实在是有太多的资源很好的手把手教你。本篇主要还是介绍新手用AD怎么来制作自己的PCB板子，着重描述一些常用的手段和工具，不会把每个功能都写清楚，基本上这些功能就够了。
       制作PCB的主体制作流程为：新建project-->新建原理图元件库-->新建PCB元件-->新建原理图-->绘制PCB图-->输出元器件BOM表。这里主要介绍整个流程，每一块的细节会在之后的笔记中详细教授。
• 主体设计流程
1. 新建工程

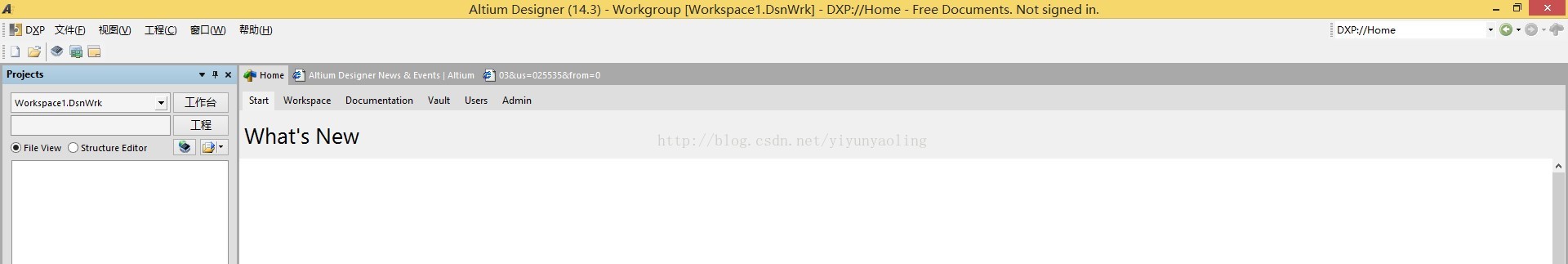

（1）首先打开Altium Designer14，看到以下的样子：（以后截图都截一半，省得太长上拉下拉麻烦）

（2）在左侧的projects界面窗口，在空白的地方右键选择添加新的工程-->PCB工程，然后就出现如下界面：



这个时候已经建立了新的工程，但是该工程并没有保存，而且也没有任何文件，之后和该工程相关的所有电路图都在此工程下进行。
（3）保存工程，右键该工程，选择保存工程，此时出现保存的对话框，选择自己需要保存的路径，注意需要单独建一个保存该工程的文件夹，因为之后的所有文件都会默认保存在和工程同一个目录下，然后修改工程文件名，这里保存为test.PrjPCB。然后你可以找到这个目录，可以看到工程已经在里面了。
2. 建立原理图元件库
（1）同样我们右键点击该工程，选择“给工程添加新的” -->schematic library，此时就会自动出现一个保存原理图库元件库的文件夹，里面包含了该原理图元件库文件：



如果有现成的原理图库，你可以选择“添加现有文件到工程…”，把文件添加进来即可，但这里需要注意时，源文件保存的位置并没有改变，建议先把原理图文件复制到当前目录下，然后再这里添加到工程即可。
（2）然后直接点击保存，选择和该工程同一个目录，修改该文件名，点击保存即可。
3. 建立pcb元件库
（1）同理右键工程文件选择“给工程添加新的” -->PCB Library，然后工程中自动出现了保存该PCB元件库的子目录和PCB库文件，并且把原理图元件库和PCB元件库全部归类到libraries子目录中：



在这里和schematic library一样，可以把现有的library文件放进来，也同样要先复制文件到目录中，然后再添加到工程。
（2）同样点击保存，然后选择和工程同样目录，修改文件名，保存即可。
（3）在保存的时候，和schematic一样，在工程目录窗口下方会出现分栏，你需要编辑相应的文件，应该选择相应的分栏。点击不同的文件，会出现不同的分栏，如果发现分栏里的内容找不到，可能是你没点击相应的文件。
4. 建立原理图文件
（1）同样右击工程文件，你选择“给工程添加新的” -->选择schematic原理图，然后工程目录中就出现了子目录和schematic文件。
（2）点击保存，跳出的文件夹就是默认的工程目录，直接修改文件名称即可，点击保存按钮。出现如下图：



5. 建立PCB文件
这里建立该文件会有些不太一样，有很多参数需要设置，所以这里采用相应向导工程建立。
（1）在工程目录的下方，看到“files”分栏，点击该分栏，出现如下目录：



（2）选择PCB Board Wizard，也就是PCB文件向导。
（3）出现向导对话框，点击“下一步”，出现选择板单位，一般默认为英制，mil为千分之一英寸，下面公制是mm，一般我们选择公制，方便测量，后面可以实时切换的。



（4）选择板剖面，上面有很多模板选择，右边可以看到形状，如果随意尺寸，你选择第一个custom，点击下一步。



（5）选择板详细信息，首先是“外形形状”，就是板子的形状，一般都用矩形，如果你需要不规则，你可以选择定制，然后到里面再去画实际的板外形。板的尺寸记住不是你最终拿到板的尺寸，而是需要去掉与板边缘保持距离*2的尺寸，然后注意预留，边界线宽也会在裁板的时候发生误差。切掉拐角和内角按自己需要来，可以切也可以不切，不过自己制板这个不怎么做要求。“尺寸层”就是你实际画外形时是在哪个层画的，只要在这个层上画的所有都会作为裁剪的边缘，所以你可以随便选择哪个层。点击下一步。



（6）选择板层，一般电源层为正电源和地层，信号层是走线的层，不过对于简单板，两层就可以了，按默认设置即可，如果有需要，在之后还可以修改。点击下一步。



（7）选择过孔类型，一般我们选择过孔，直接点下一步。
（8）选择元件盒布线工艺，这个根据自己的需要来，贴片或者插件，元件一般都是放在一边，不过两边也很多。点击下一步。
（9）选择默认线和过孔尺寸，这里最小轨迹尺寸就是走线的线宽，这些都可以在后期进行更改，按需求来，可以先选择默认，点击下一步。
（10）这里指示已经完成，点击完成即可出现pcb图，该pcb图并没有添加到工程中也没有保存为文件：



（11）先点击保存，找到工程目录，然后修改文件名，点击保存即可。
（12）最后我们添加到工程中去，直接左键按住该文件，然后拖到上方的工程中，然后释放，就会被自动添加到工程文件中，此时整个工程文件已经全部建立完成。



• 总结
       基本上来说，上述就是主要的画板子的流程，后面的学习笔记中我会附上每一个板块如何去画，其实画多了就熟悉了，基本一个简单的双面板，从无到有画pcb电路，基本半天时间就可以搞定。这些写下来，希望以后自己也能够多复习复习，就分享给大家吧。
