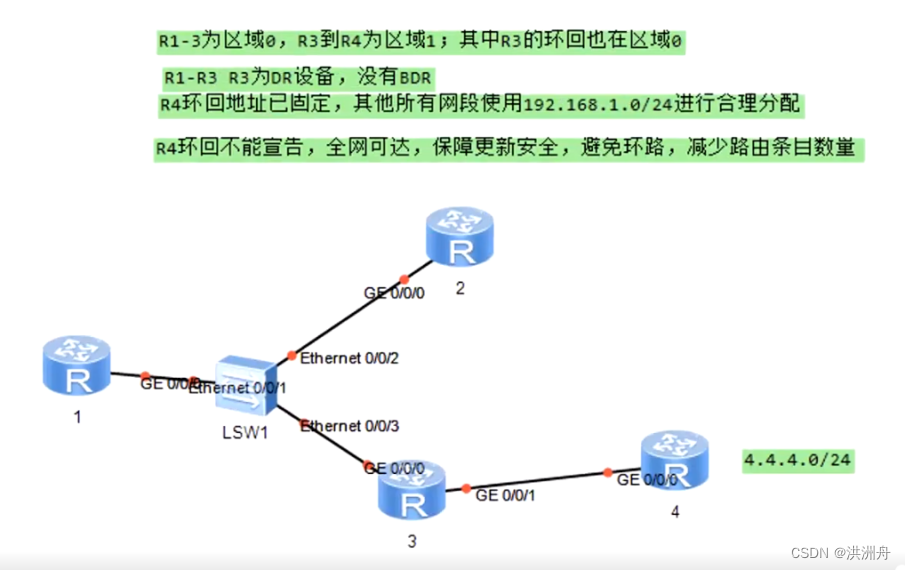

题目：

题目分析：

由题可知:有两个广播域，三个回环，一条骨干链路，区域0需要一个网段，需要划分5个网段

骨干链路（由于上面只需要两个主机，所以使网络号为30）：

192.168.1.0/30

区域0(只需要三个地址)：

192.168.1.0101 0001 192.168.1.81/28

192.168.1.0101 0010 192.168.1.82/28

192.168.1.0101 0011 192.168.1.83/28

环回：

192.168.1.0001 0001 192.168.1.17/28

192.168.1.0010 0001 192.168.1.33/28

192.168.1.0011 0001 192.168.1.49/28

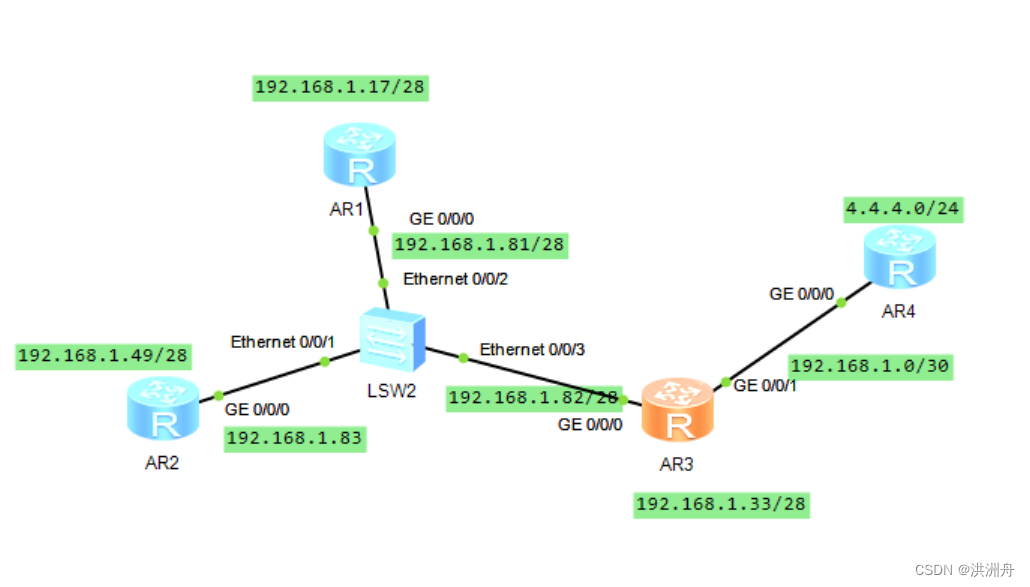

如图：

第一步：基础配置

此处省略

第二步：启用ospf

笔记参考：

[R1]ospf 1 router-id 1.1.1.1 创建ospf 进程为1 RID为 1.1.1.1

[R1-ospf-1]area 0 定义进入0区域

[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

反掩码

<R1>display ospf peer 查看详细邻居关系

<R1>display ospf peer brief 查看邻居表

<R1>display ospf lsdb 查看数据库目录

<R1>display ospf lsdb router 2.2.2.2 打开数据库表中的具体路由信息

[R1-ospf-1]bandwidth-reference 1000 修改参考带宽为1000M

注意：一旦修改带宽，全网设备均需修改

对R1,R2:

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.81 0.0.0.0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.17 0.0.0.0

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.1.49 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 192.168.1.83 0.0.0.0

对R3：

[r3]ospf 1 ro 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.82 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 192.168.1.33 0.0.0.0 //宣告区域0内的接口

[r3-ospf-1-area-0.0.0.0]q
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network 192.168.1.1 0.0.0.0 //宣告区域1内的接口

对R4：

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 1
[r4-ospf-1-area-0.0.0.1]network 192.168.1.2 0.0.0.0

第三步：设置DR

要求R1-R3中，R3为DR设备，且R1-R3中没有BDR设备。

选举DR/BDR的规则为：

1.先比较该网段所有参选设备接口的优先级，越大越优；

默认优先级为1；取值范围0-255，0标识不参选

2.若所有参选者优先级相同，比较参选设备的RID，数值大优

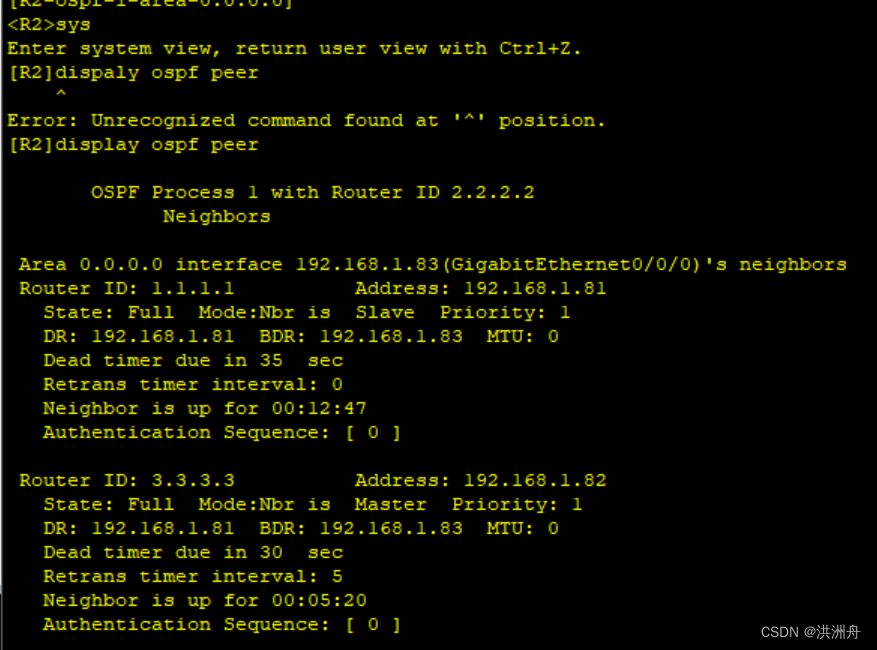

所以在区域0中R3是DR（Master），R2是BDR（Master）

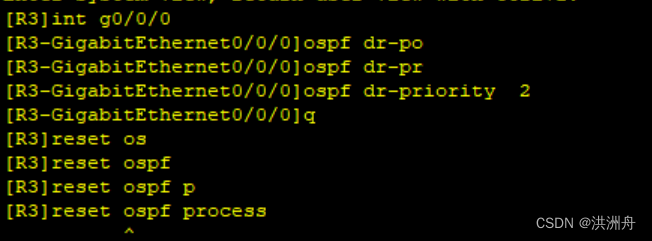

选举DR/BDR默认优先级为1，所以将R1、R2的优先级设置为0，将R3的优先级设置为2；

ospf的选举是非抢占性的；故在修改完优先级后，需要所有路由器重启OSPF进程。

下列为R3的配置：

[r3]display ospf peer

         OSPF Process 1 with Router ID 3.3.3.3
                 Neighbors

 Area 0.0.0.0 interface 192.168.1.82(GigabitEthernet0/0/0)'s neighbors
 Router ID: 1.1.1.1          Address: 192.168.1.81
   State: Full  Mode:Nbr is  Slave  Priority: 0
   DR: 192.168.1.82  BDR: None   MTU: 0
   Dead timer due in 33  sec
   Retrans timer interval: 5
   Neighbor is up for 00:02:18
   Authentication Sequence: [ 0 ]
 Router ID: 2.2.2.2          Address: 192.168.1.83
   State: Full  Mode:Nbr is  Slave  Priority: 0
   DR: 192.168.1.82  BDR: None   MTU: 0
   Dead timer due in 33  sec
   Retrans timer interval: 5
   Neighbor is up for 00:02:28
   Authentication Sequence: [ 0 ]
                 Neighbors
 Area 0.0.0.1 interface 192.168.1.1(GigabitEthernet0/0/1)'s neighbors
 Router ID: 4.4.4.4         Address: 192.168.1.2
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 192.168.1.2  BDR: 192.168.1.1  MTU: 0
   Dead timer due in 35  sec
   Retrans timer interval: 5
   Neighbor is up for 00:03:04
   Authentication Sequence: [ 0 ]

第四步：汇总

ospf协议不支持接口汇总；只能在ABR上将a区域拓扑计算所得路由，共享给B区域时进行汇总

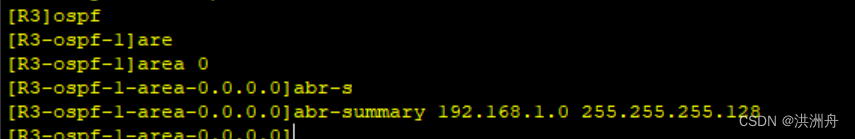

分析拓扑图，得知R3是区域0到区域1的ABR(区域边界路由器)，则在R3中进行配置

第五步：配置缺省路由

第六步：

要求：全网可达的同时，路由器之间更新安全。

在直连邻居或邻接的接口上配置，保障更新的安全。

而区域0中R1-R3都是直连邻居或邻接的接口，所以认证码要一致，而区域1中只要求R3和R4之间认证码相同

区域0：

[r2-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123
[r3-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123

区域1：

[r3-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 124
[r4-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 124

测试：

[r1]ping 4.4.4.1
  PING 4.4.4.1: 56  data bytes, press CTRL_C to break
    Reply from 4.4.4.1: bytes=56 Sequence=1 ttl=254 time=50 ms
    Reply from 4.4.4.1: bytes=56 Sequence=2 ttl=254 time=70 ms
    Reply from 4.4.4.1: bytes=56 Sequence=3 ttl=254 time=40 ms
    Reply from 4.4.4.1: bytes=56 Sequence=4 ttl=254 time=40 ms
    Reply from 4.4.4.1: bytes=56 Sequence=5 ttl=254 time=50 ms

  --- 4.4.4.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 40/50/70 ms


[r1]ping 192.168.1.49
  PING 192.168.1.49: 56  data bytes, press CTRL_C to break
    Reply from 192.168.1.49: bytes=56 Sequence=1 ttl=255 time=40 ms
    Reply from 192.168.1.49: bytes=56 Sequence=2 ttl=255 time=60 ms
    Reply from 192.168.1.49: bytes=56 Sequence=3 ttl=255 time=60 ms
    Reply from 192.168.1.49: bytes=56 Sequence=4 ttl=255 time=40 ms
    Reply from 192.168.1.49: bytes=56 Sequence=5 ttl=255 time=40 ms

  --- 192.168.1.49 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 40/48/60 ms



[r1]ping 192.168.1.82
  PING 192.168.1.82: 56  data bytes, press CTRL_C to break
    Reply from 192.168.1.82: bytes=56 Sequence=1 ttl=255 time=50 ms
    Reply from 192.168.1.82: bytes=56 Sequence=2 ttl=255 time=40 ms
    Reply from 192.168.1.82: bytes=56 Sequence=3 ttl=255 time=70 ms
    Reply from 192.168.1.82: bytes=56 Sequence=4 ttl=255 time=40 ms
    Reply from 192.168.1.82: bytes=56 Sequence=5 ttl=255 time=60 ms

  --- 192.168.1.82 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 40/52/70 ms
