现象

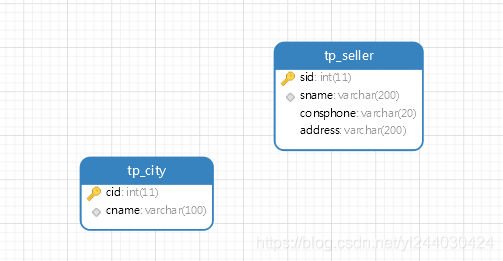

navicat、SQLyog的ER图没有显示连线

在这里插入图片描述

解决方案（网上找了一遍说版本问题比较多）

1、版本换一下

2、找到my.ini修改成以下配置：

default-storage-engine=INNODB
