数据的直观分析旨在通过视觉化的方式，帮助人们更直观、更快速地理解数据的特征和模式，从而发现趋势、异常值、分布情况以及变量之间的关系，为决策提供支持。

数据可视化与信息图形、信息可视化、科学可视化及统计图形密切相关。

可视化的终极目标是洞悉蕴含在数据中的现象和规律，这里面有多重含义：发现、决策、解释、分析、探索和学习。

5.1 特殊统计图的绘制

#基本设置
import numpy as np                             #加载numpy包，数据分析、科学计算
np.set_printoptions(precision=4)               #设置numpy输出为4位有效数
%config InlineBackedn.figure_format = 'retina' # 提高图形显示的清晰度

5.1.1 函数图

（1）初等函数图

from math import pi                 #调用math中的圆周率参数

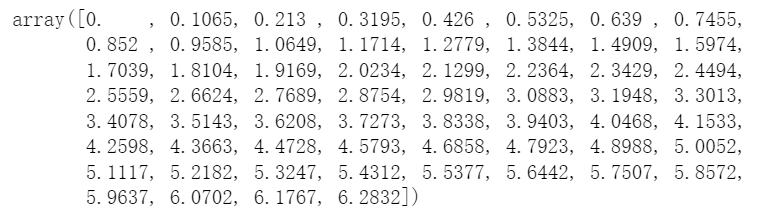

x=np.linspace(0, 2*pi, 60)            #生成[0,2*pi]上60个等差数列

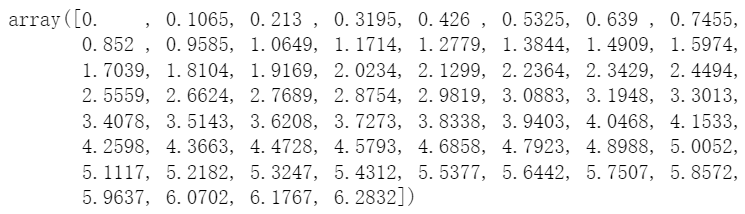

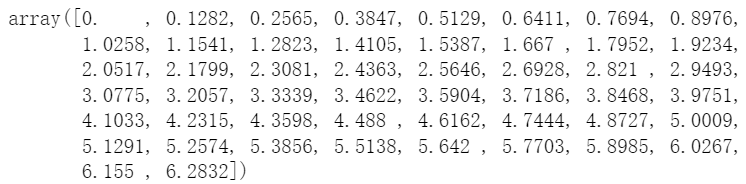

x

from numpy import sin,cos,log,exp   #调用numpy中的初等函数
import matplotlib.pyplot as plt     #加载matplotlib包的绘图函数

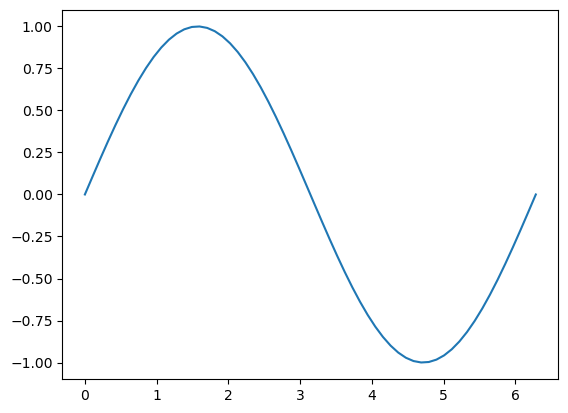

plt.plot(x,sin(x))                  #正弦函数 y=sin(x)

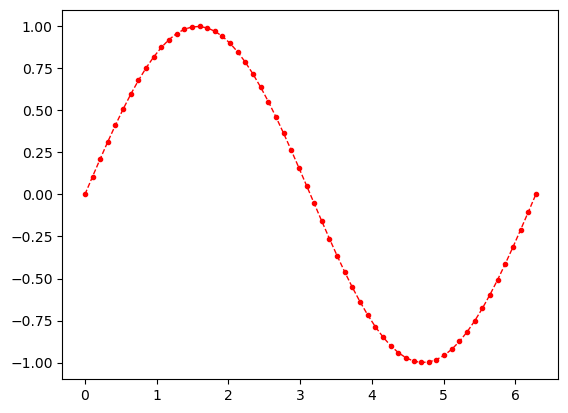

plt.plot(x, sin(x), 'ro--', linewidth=1, markersize=3)

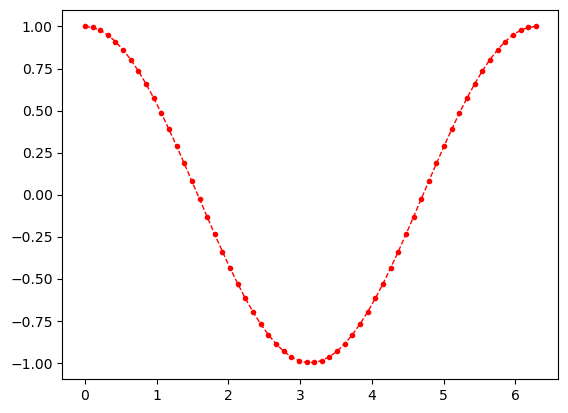

plt.plot(x, cos(x), 'ro--', linewidth=1, markersize=3)                 #余弦函数 y=cos(x)

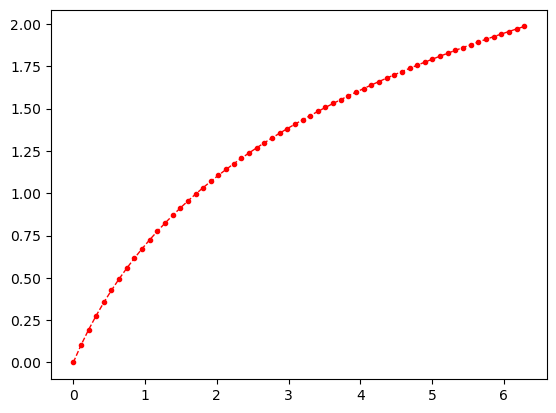

 #对数函数 y=log(x+1)
plt.plot(x, log(x+1), 'ro--', linewidth=1, markersize=3)

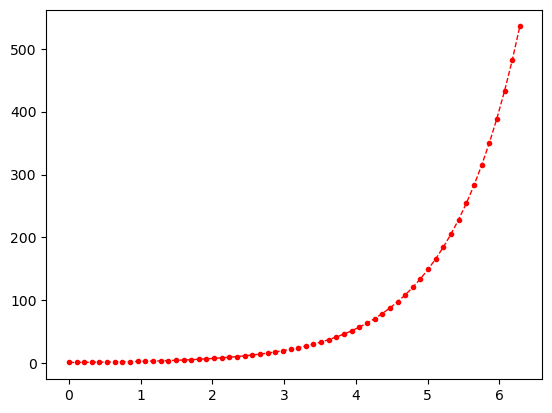

#指数函数 y=exp(x)
plt.plot(x, exp(x), 'ro--', linewidth=1, markersize=3)

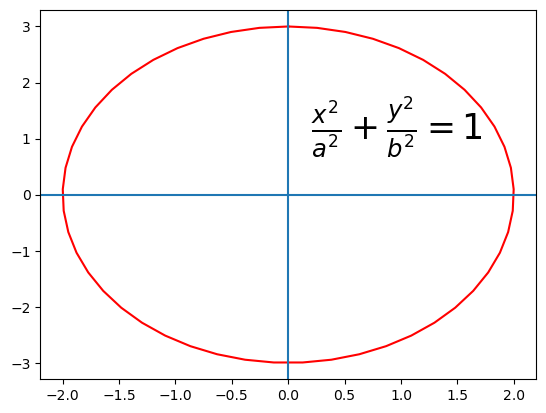

（2）椭圆函数图

t=np.linspace(0,2*pi, 50)
x=2*sin(t)
y=3*cos(t)
t

t=np.linspace(0,2*pi, 60)
x=2*sin(t)
y=3*cos(t)
t

from IPython.display import display, Math
formula = r'$\frac{x^2}{a^2}+\frac{y^2}{b^2}=1$'
display(Math(formula))

x = a sint

y = b cost

a = 2

b = 3

plt.plot(x,y,c='r')
plt.axvline(x=0)
plt.axhline(y=0)
plt.text(0.2,1,r'$\frac{x^2}{a^2}+\frac{y^2}{b^2}=1$',fontsize=25)

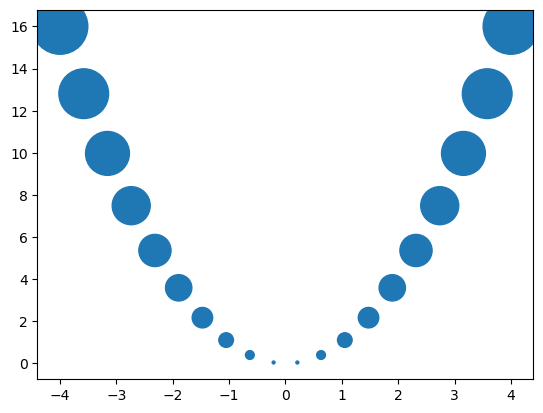

5.1.2 气泡图

x=np.linspace(-4,4,20)
print(x)
y=x**2                         # y=x^2 抛物线

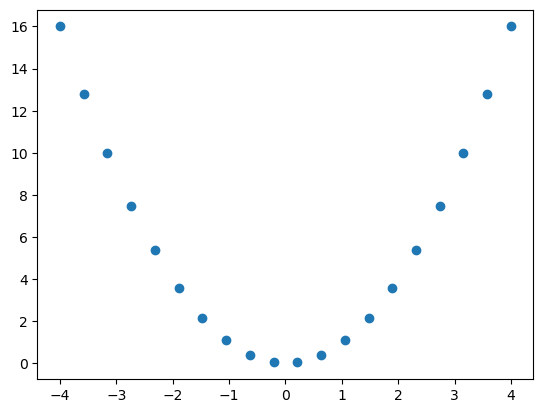

plt.scatter(x,y)              #二维散点图

plt.scatter(x,y,s=100*y)         #二维气泡图,s=8y

5.1.3 三维散点图

%matplotlib inline
X, Y = np.meshgrid(x, x)                #从坐标向量x,y中返回坐标矩阵
Z = np.sin(np.sqrt(X**2 + Y**2))        #Z=sin(sqrt(X^2+Y^2))

from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
Axes3D(fig).scatter(X, Y, Z)

# 创建数据

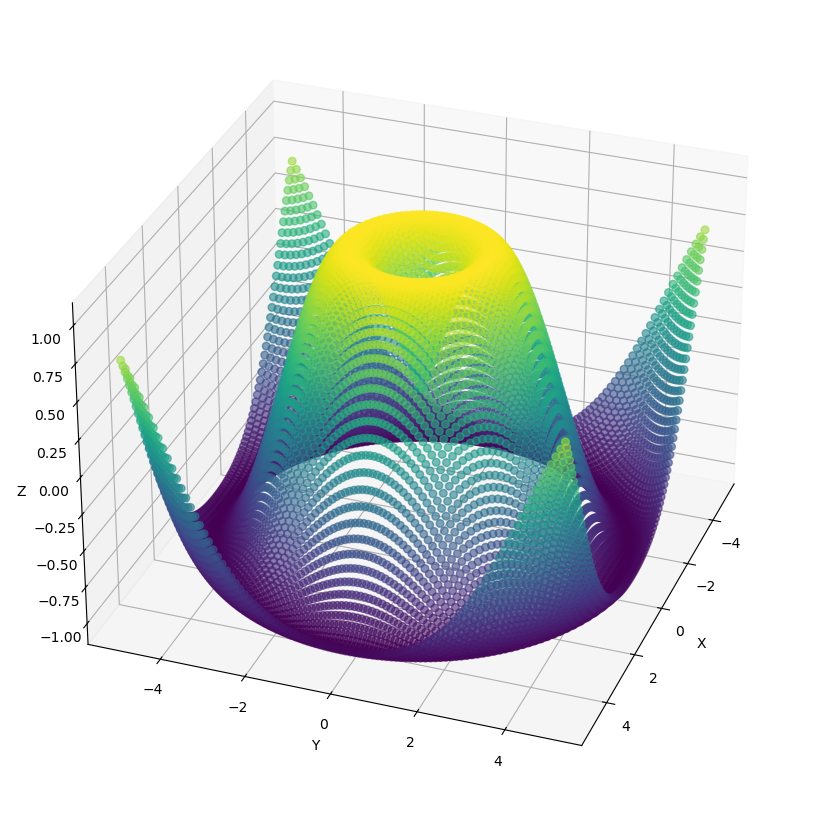

x = np.linspace(-5, 5, 100)
X, Y = np.meshgrid(x, x)                # 从坐标向量x,y中返回坐标矩阵
Z = np.sin(np.sqrt(X**2 + Y**2))        # Z=sin(sqrt(X^2+Y^2))

# 创建图形
fig = plt.figure(figsize=(10, 8))
ax = fig.add_axes(Axes3D(fig, elev=30, azim=20))  # 使用add_axes方法创建3D坐标轴
ax.scatter(X, Y, Z, c=Z, cmap='viridis', s=30, alpha=0.6)  # 添加颜色映射和透明度

# 设置标签
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')

# 显示图形
plt.show()

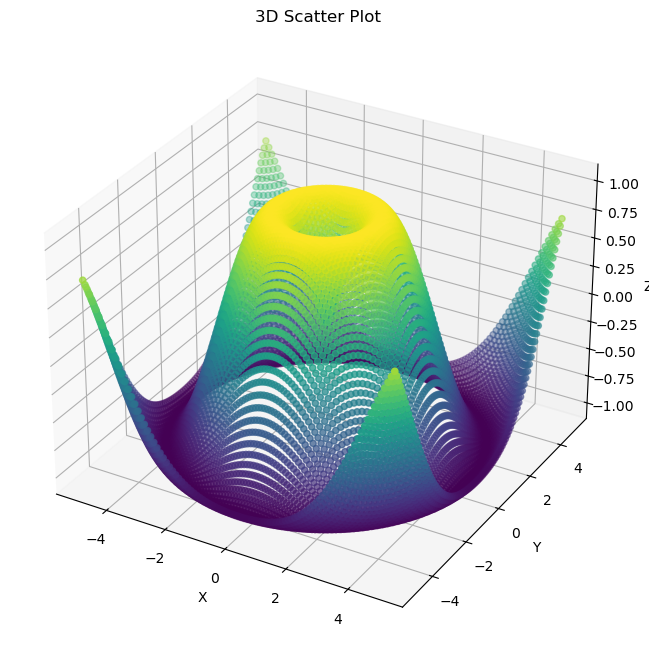

%matplotlib inline
import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-5, 5, 100)  # 创建x坐标点
X, Y = np.meshgrid(x, x)     # 从坐标向量x,y中返回坐标矩阵
Z = np.sin(np.sqrt(X**2 + Y**2))  # Z=sin(sqrt(X^2+Y^2))

fig = plt.figure(figsize=(10, 8))
ax = fig.add_subplot(111, projection='3d')
ax.scatter(X, Y, Z, c=Z, cmap='viridis')
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')
plt.title('3D Scatter Plot')
plt.show()

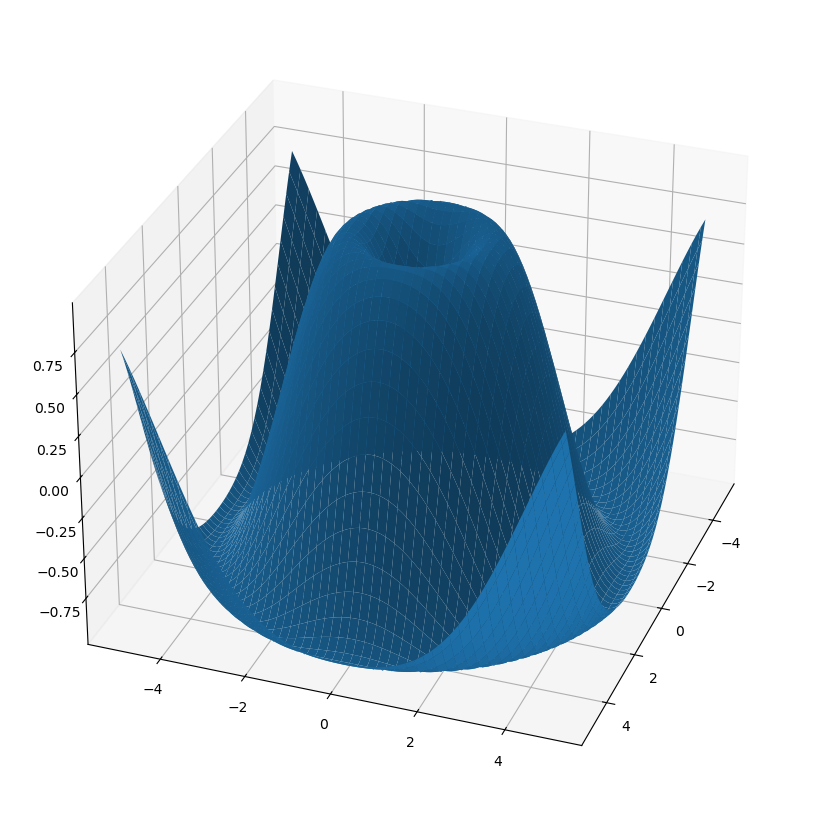

5.1.4 三维曲面图

from mpl_toolkits.mplot3d import Axes3D
fig = plt.figure()
Axes3D(fig).plot_surface(X, Y, Z)

%matplotlib inline
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

# 创建数据
x = np.linspace(-5, 5, 100)
X, Y = np.meshgrid(x, x)
Z = np.sin(np.sqrt(X**2 + Y**2))

# 创建图形并绘制
fig = plt.figure(figsize=(10, 8))
ax = fig.add_axes(Axes3D(fig, elev=30, azim=20))
ax.plot_surface(X, Y, Z)
plt.show()

5.2 Seaborn 统计绘图

seaborn: statistical data visualization — seaborn 0.13.2 documentation

!pip show seaborn

!pip install seaborn

import seaborn as sns  #加载seaborn包

5.2.1 seaborn绘图特点（见网站）

5.2.2 seaborn中的统计图

#（1）读取绘图用数据方法一
import pandas as pd
BSdata=pd.read_excel('./data/DaPy_data.xlsx','BSdata')

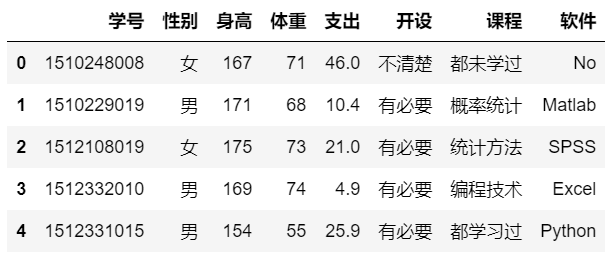

BSdata.head()

#（1）读取绘图用数据方法二
import pandas as pd
BSdata=pd.read_excel('DaPy_data.xlsx','BSdata')
BSdata.head()

#（2）中文字体段时需设置字体
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif']=['SimHei'] #设置中文字体为'黑体'

plt.rcParams['axes.unicode_minus'] = False  # 这行解决负号显示问题

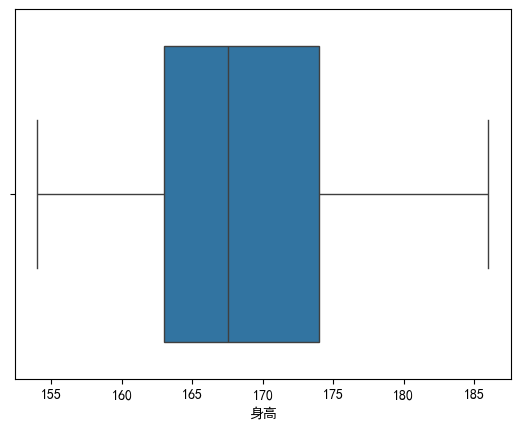

5.2.2.1 箱线图（boxplot）

sns.boxplot(x=BSdata['身高'])

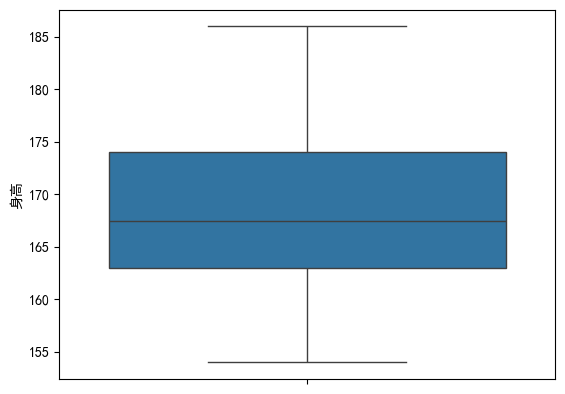

sns.boxplot(y=BSdata['身高']) #竖着放的箱线图，也就是将x换成y

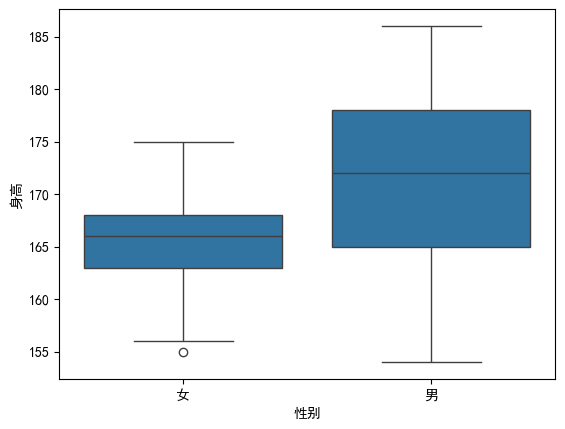

# 分组绘制箱线图，分组因子是“性别”，在x轴不同位置绘制。
sns.boxplot(x='性别',y='身高',data=BSdata)

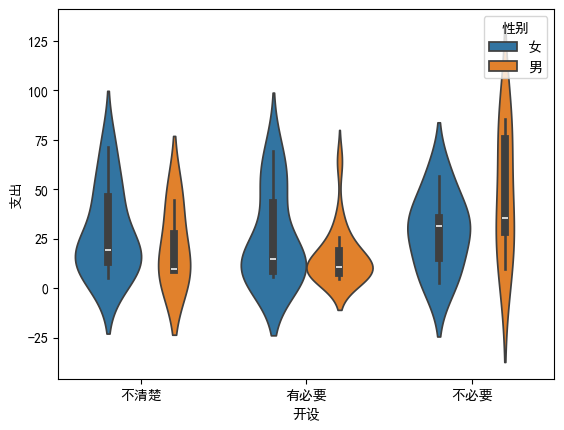

5.2.2.2 小提琴图（violinplot）

sns.violinplot(x='开设', y='支出', hue='性别', data=BSdata)

5.2.2.3 点图（stripplot，航线图）

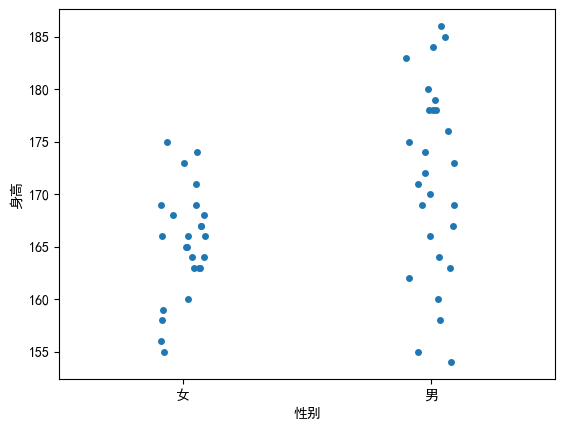

sns.stripplot(x='性别', y='身高', data=BSdata, jitter=True)

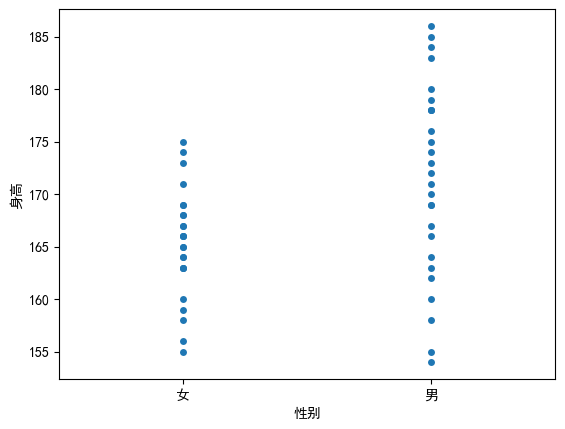

sns.stripplot(x='性别', y='身高', data=BSdata, jitter=False)

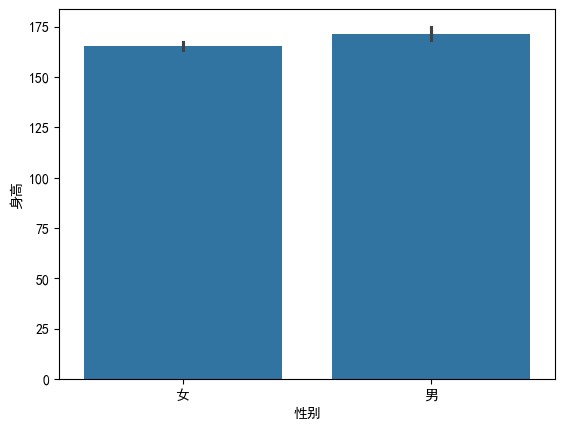

5.2.2.4 条图（barplot）

sns.barplot(x='性别', y='身高', data=BSdata) #不同性别身高均值标准差图

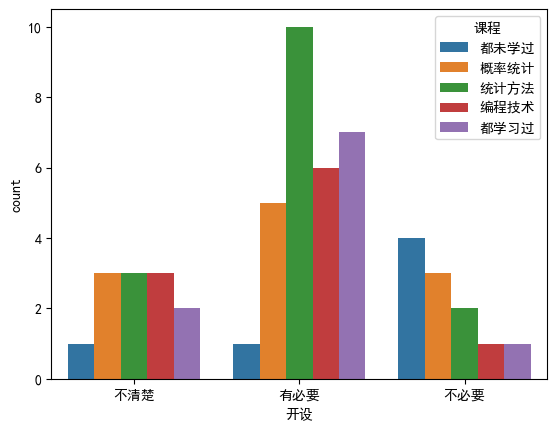

5.2.2.5 计数图（countplot）

sns.countplot(x='开设', hue="课程", data=BSdata)

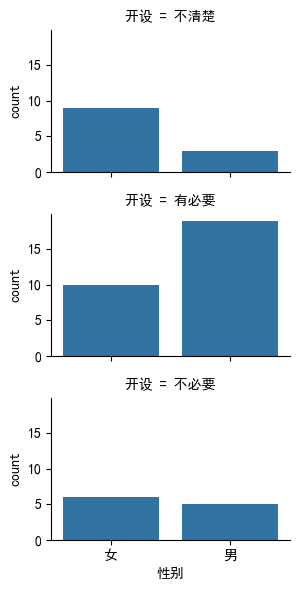

5.2.2.6 分组关系图（factorplot）

sns.catplot(x='性别', col="开设", col_wrap=1, data=BSdata, kind="count", height=2, aspect=1.5)

5.2.2.7 概率分布图（distplot）

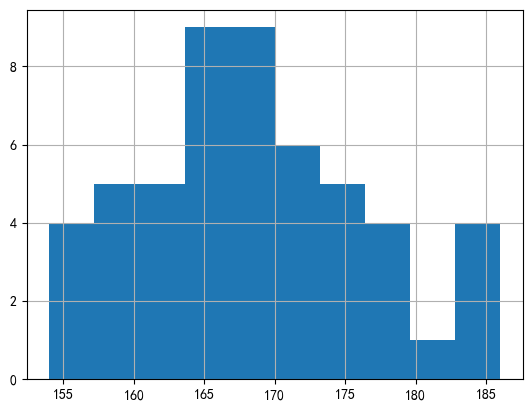

BSdata['身高'].hist()

BSdata.体重.hist()

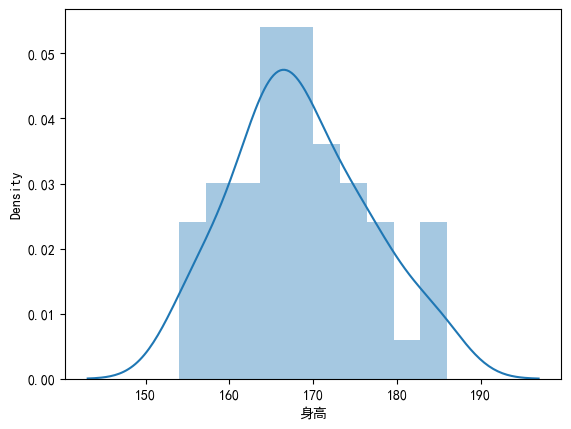

sns.distplot(BSdata['身高'], kde=True, bins=10)

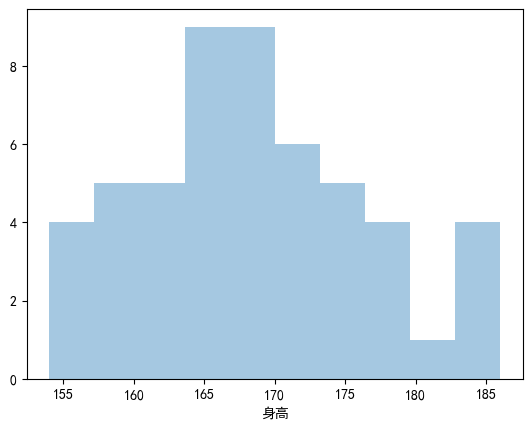

sns.distplot(BSdata['身高'],kde=False,  bins=10)

#针对双变量，可使用Seaborn中的jointplot()函数。

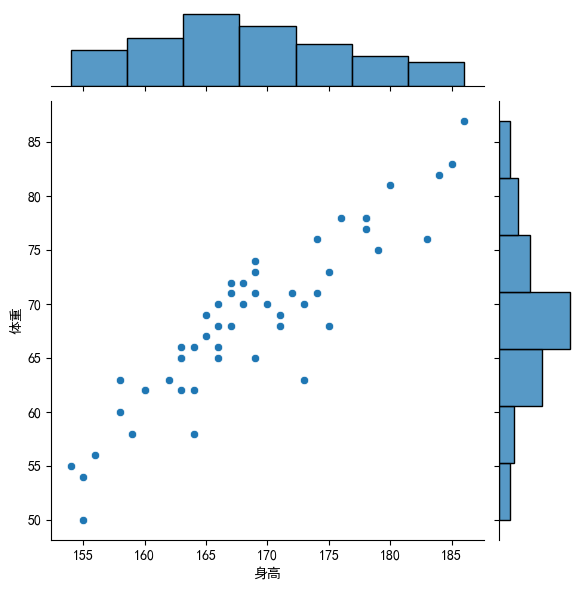

sns.jointplot(x='身高', y='体重', data=BSdata)

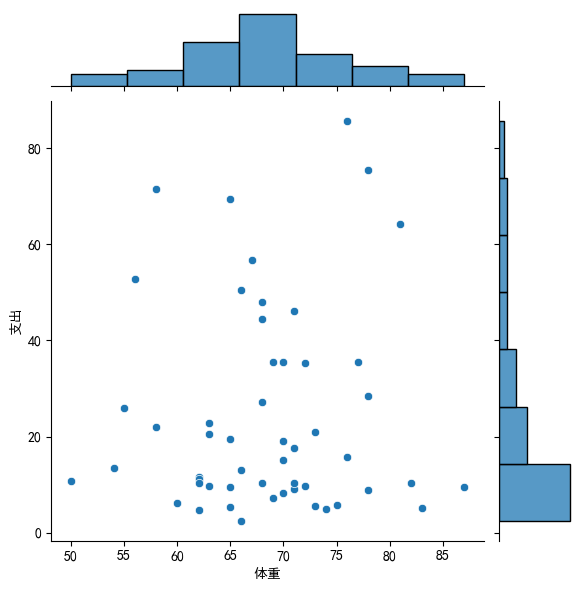

sns.jointplot(x='体重', y='支出', data=BSdata)

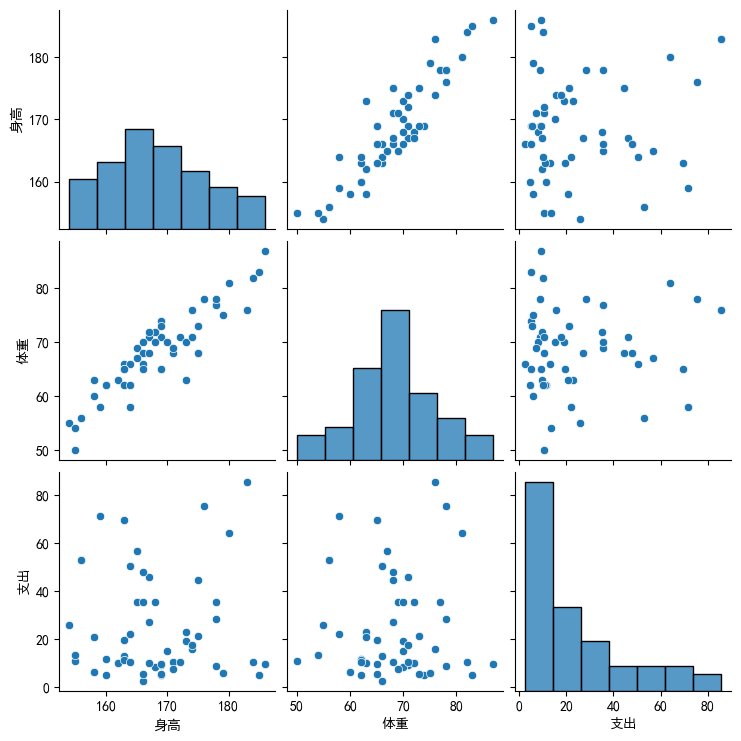

sns.pairplot(BSdata[['身高','体重','支出']]) #配对散点图

5.3 ggplot 绘图系统

5.3.1 ggplot与plotnine包

5.3.1.1 包的安装

!pip show ggplot
!pip show plotnine
# !pip install ggplot      #在系统上安装ggplot包
# !pip install plotnine    #在系统上安装plotnine包，与R的ggplot2相对应

5.3.1.2 包的加载与设置

from plotnine import *    #加载和调用ggplot所有方法
theme_set(theme_bw(base_family='SimHei'))
#设置图形主题背景为白色bw、中文字体为黑体SimHei

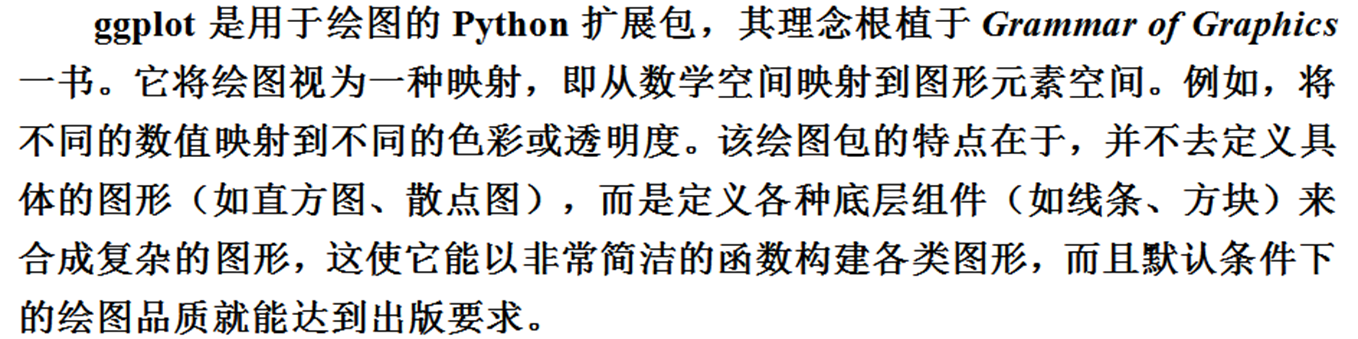

5.3.2 ggplot 基本绘图

5.3.2.1 基本定义

5.3.2.2 ggplot中的图层

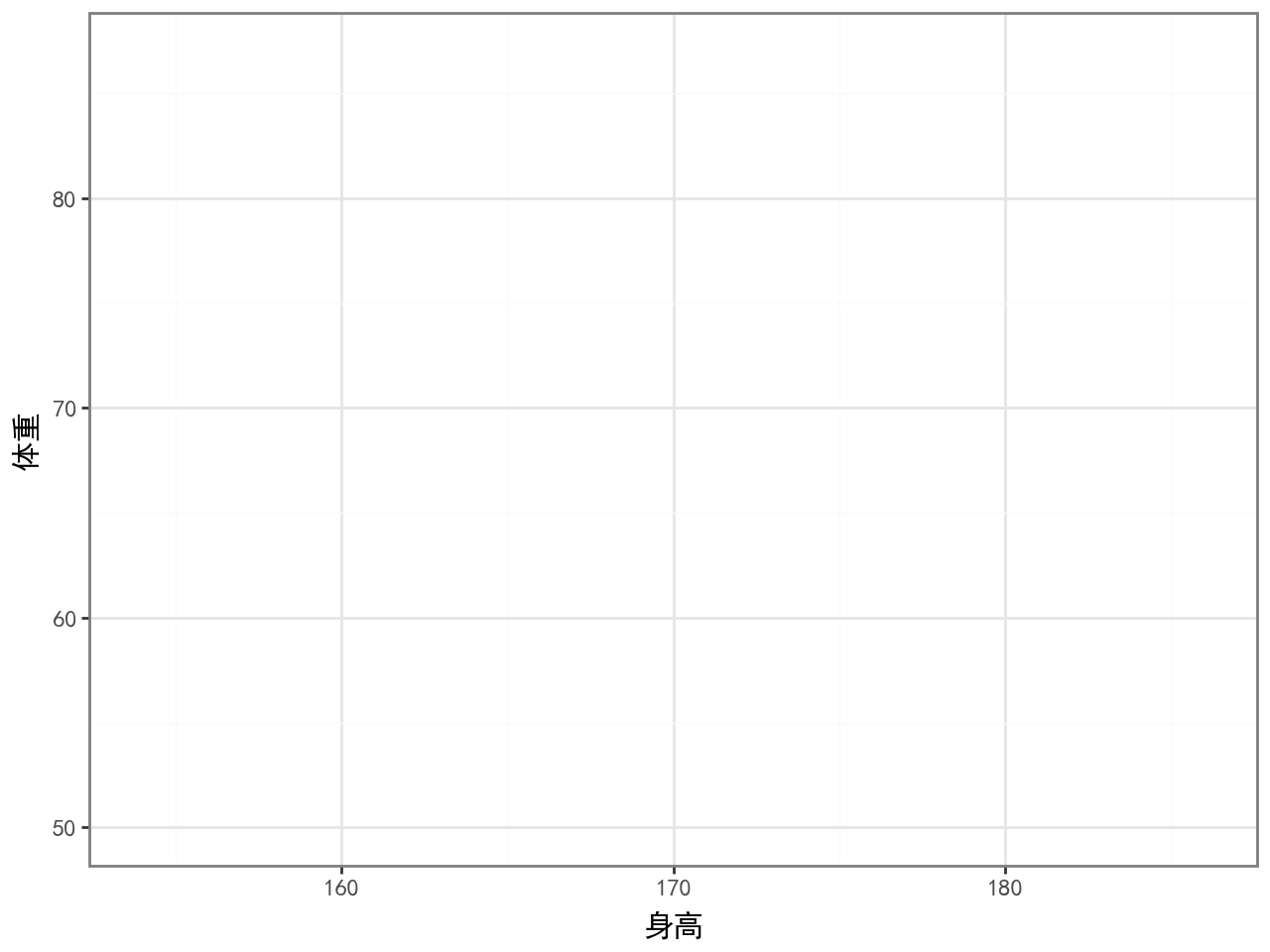

GP=ggplot(BSdata,aes(x='身高',y='体重')) #绘制直角坐标系
GP

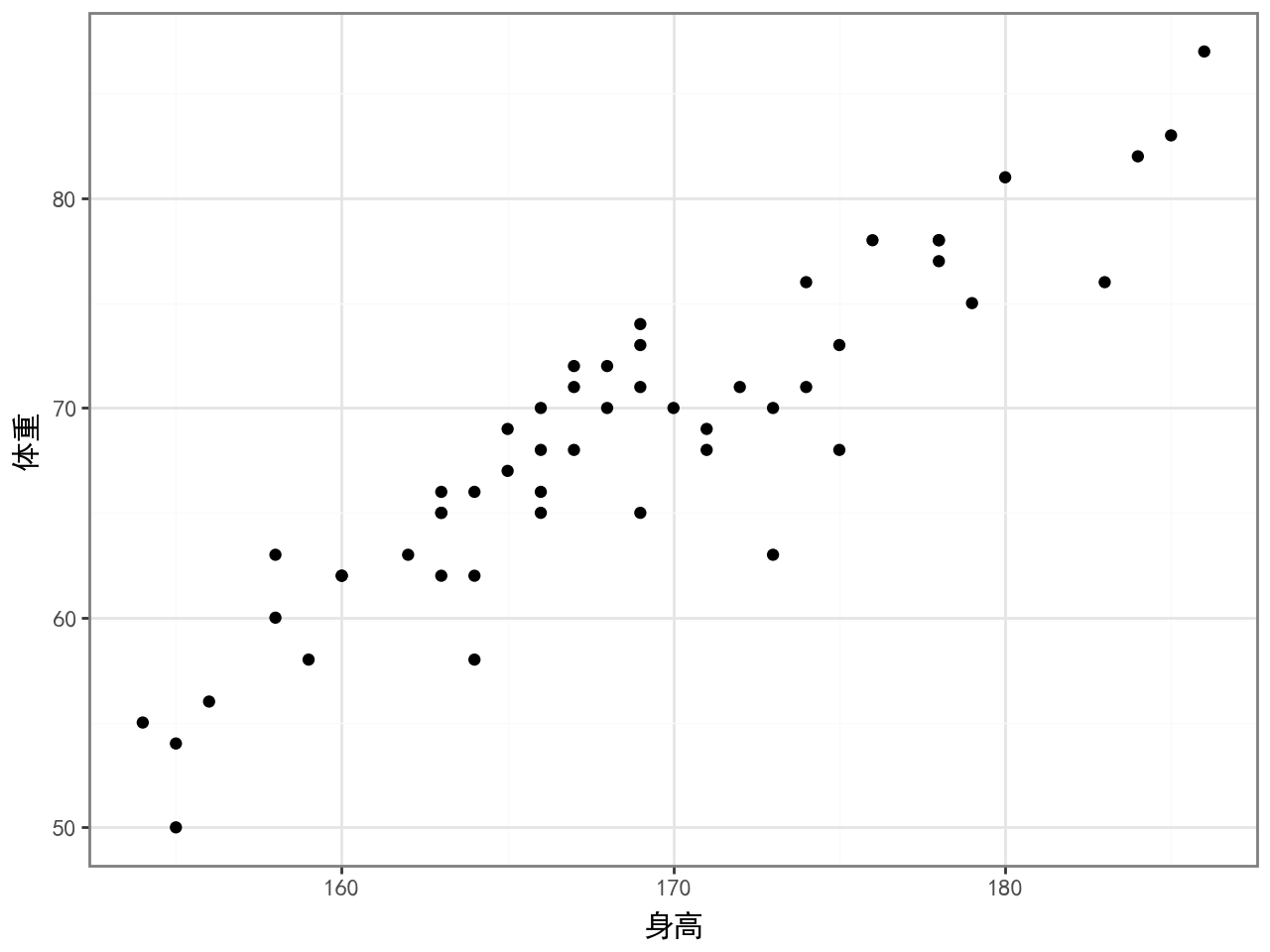

GP + geom_point()  #增加点图

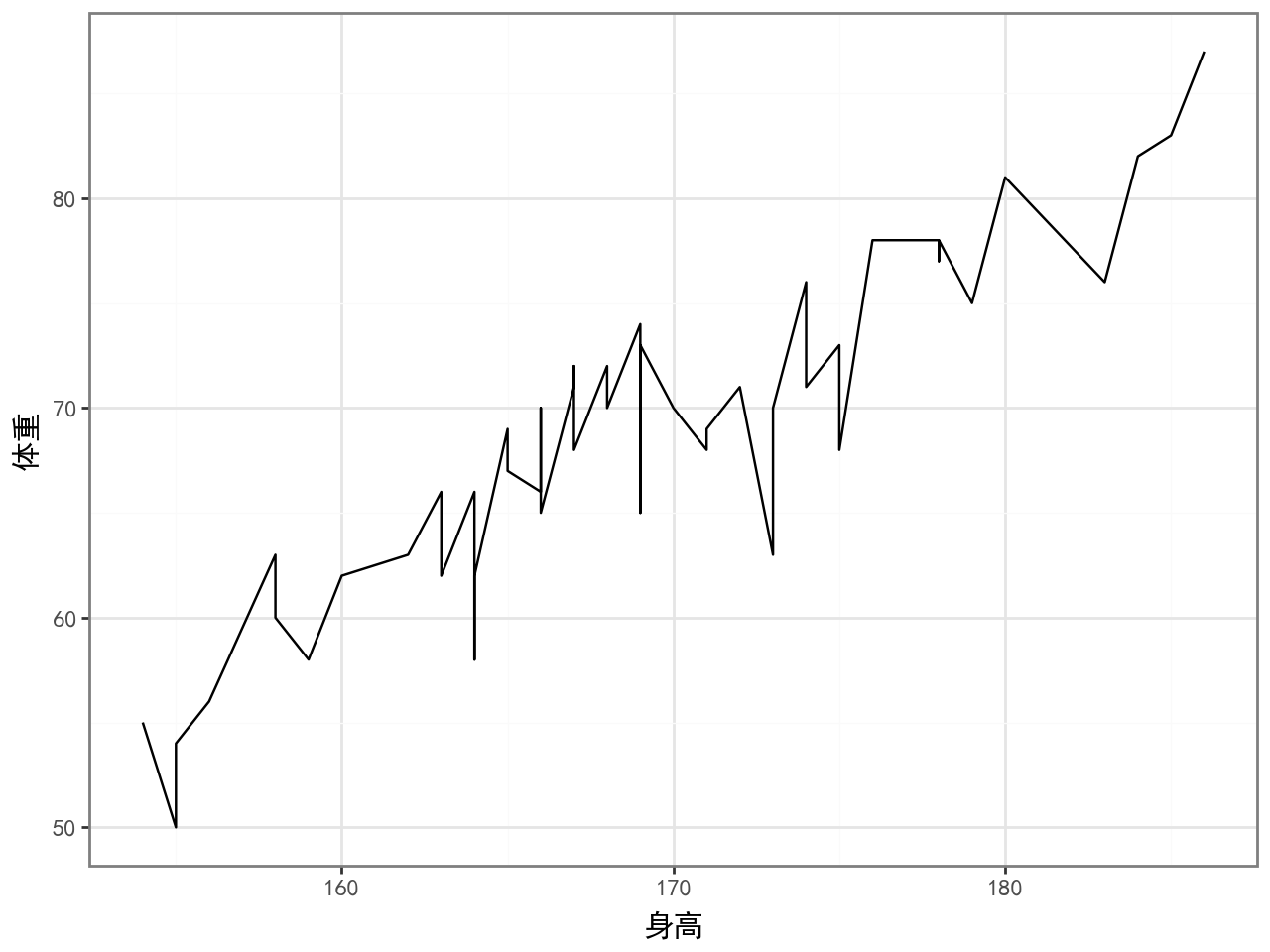

GP + geom_line()   #增加线图

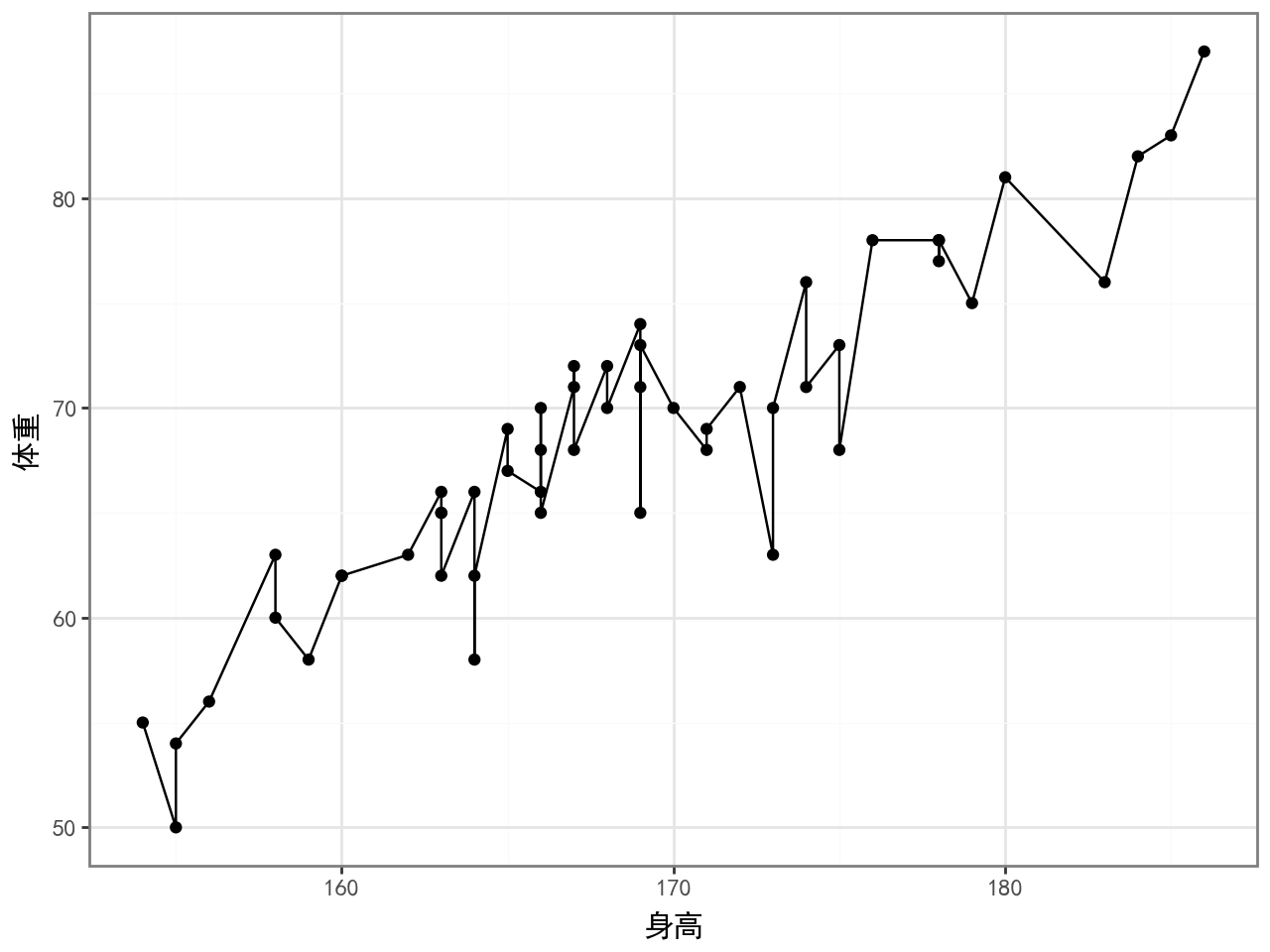

GP + geom_point() + geom_line()  #增加点和线图

5.3.3 常见统计图绘制

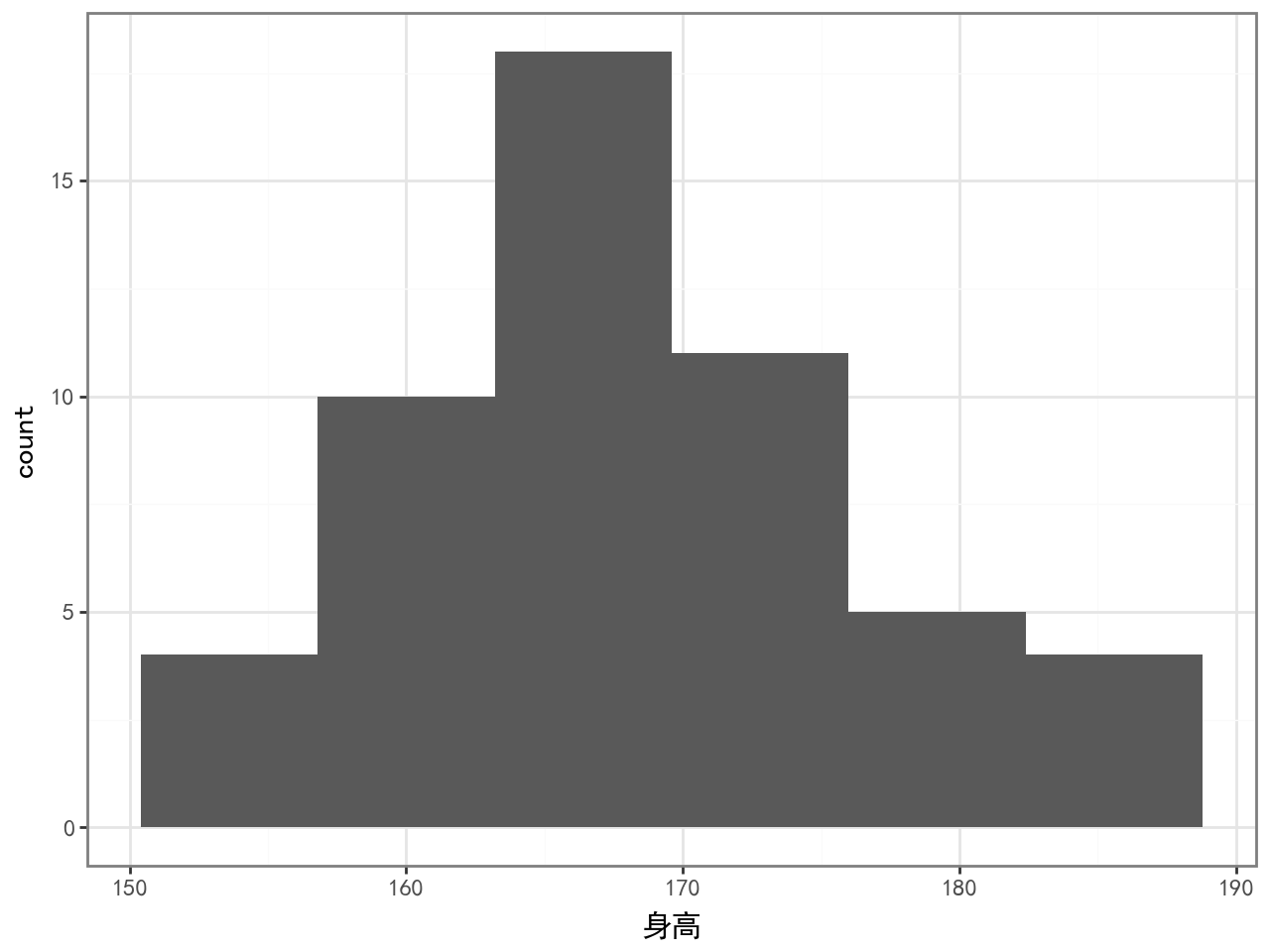

5.3.3.1 直方图

ggplot(BSdata,aes(x='身高')) + geom_histogram()

5.3.3.2 分组散点图

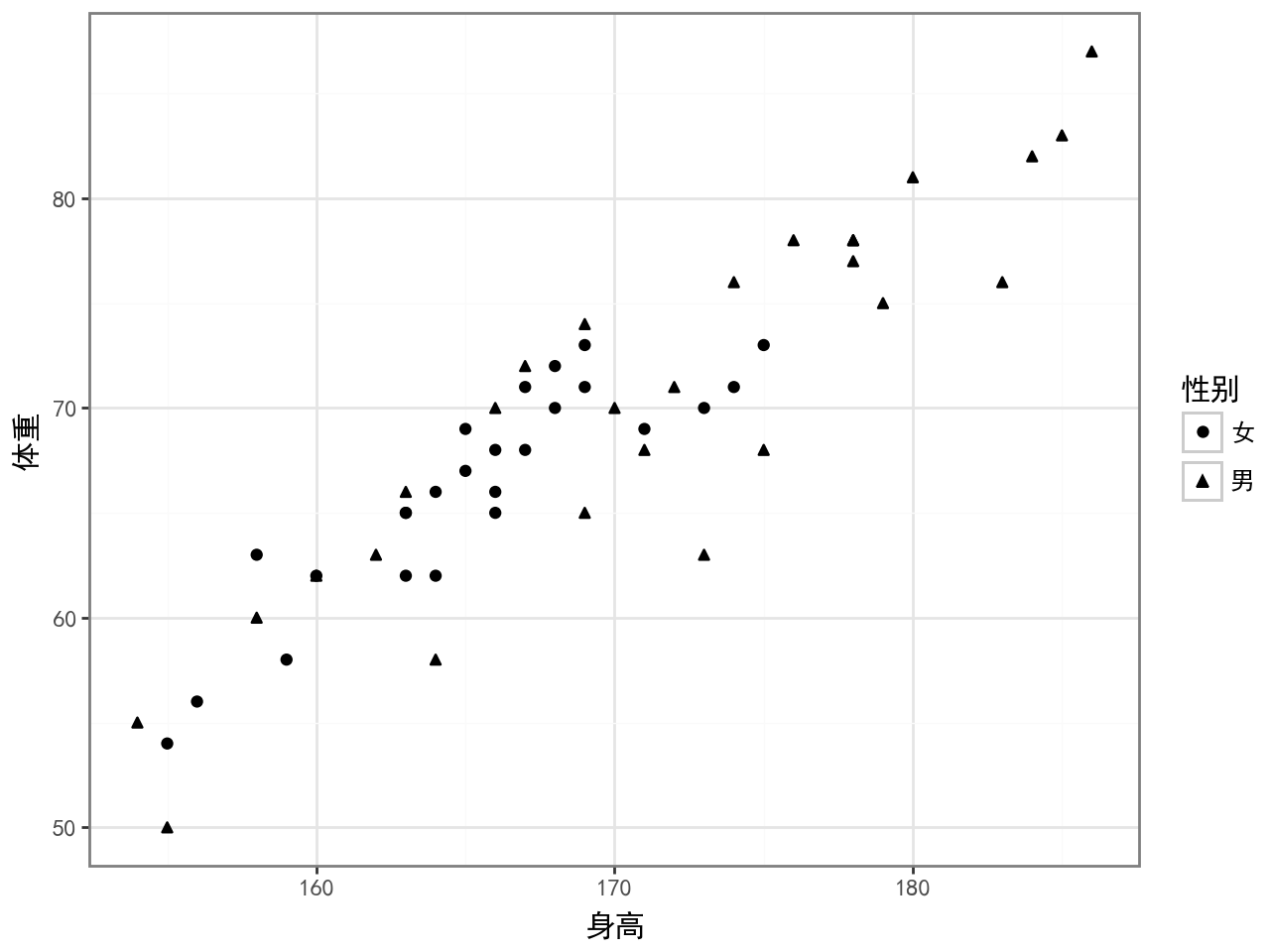

ggplot(BSdata,aes(x='身高',y='体重',shape='性别')) + geom_point()

ggplot(BSdata,aes(x='身高',y='体重',color='性别')) + geom_point()

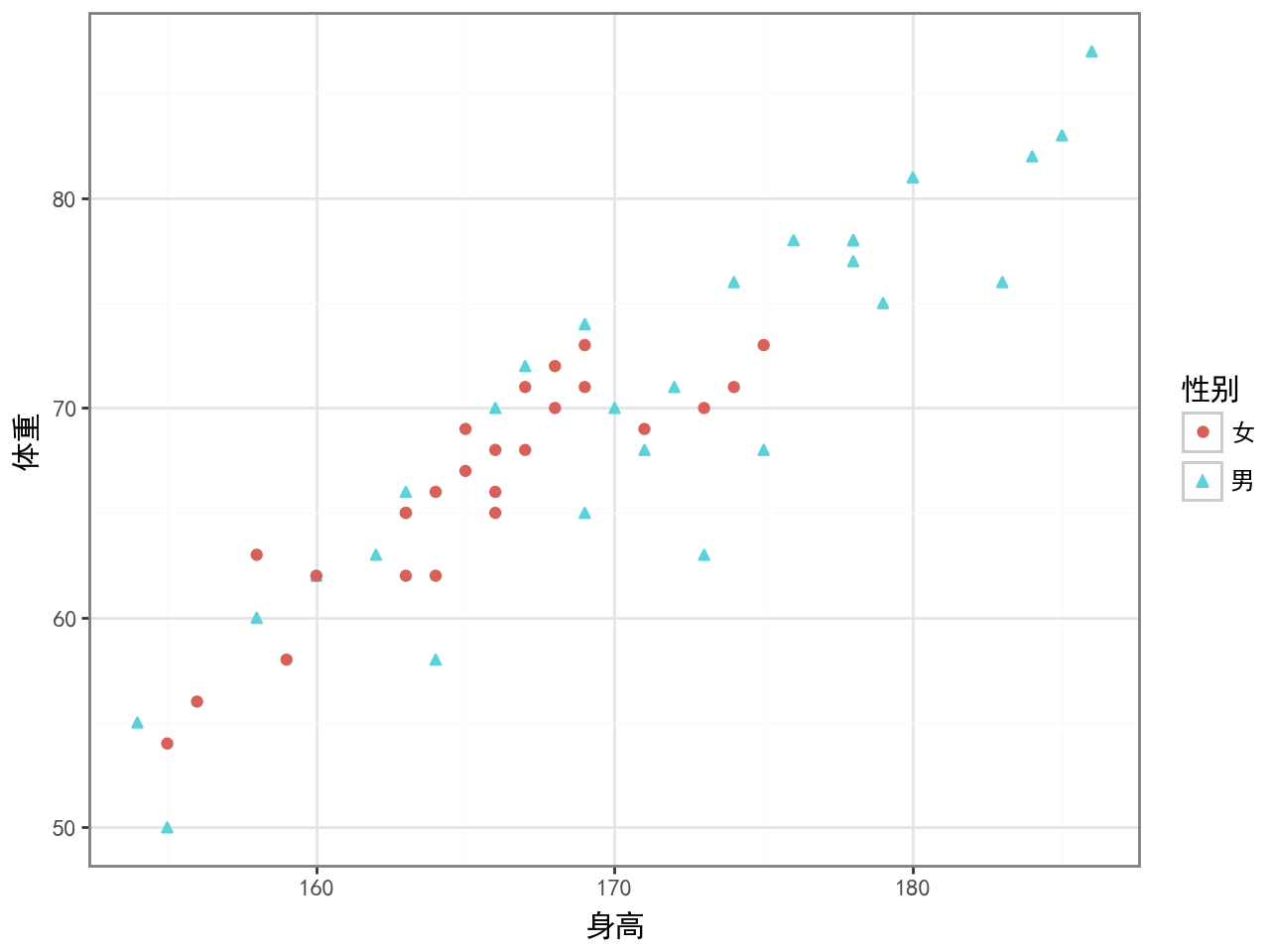

ggplot(BSdata,aes(x='身高',y='体重',color='性别',shape='性别')) + geom_point()

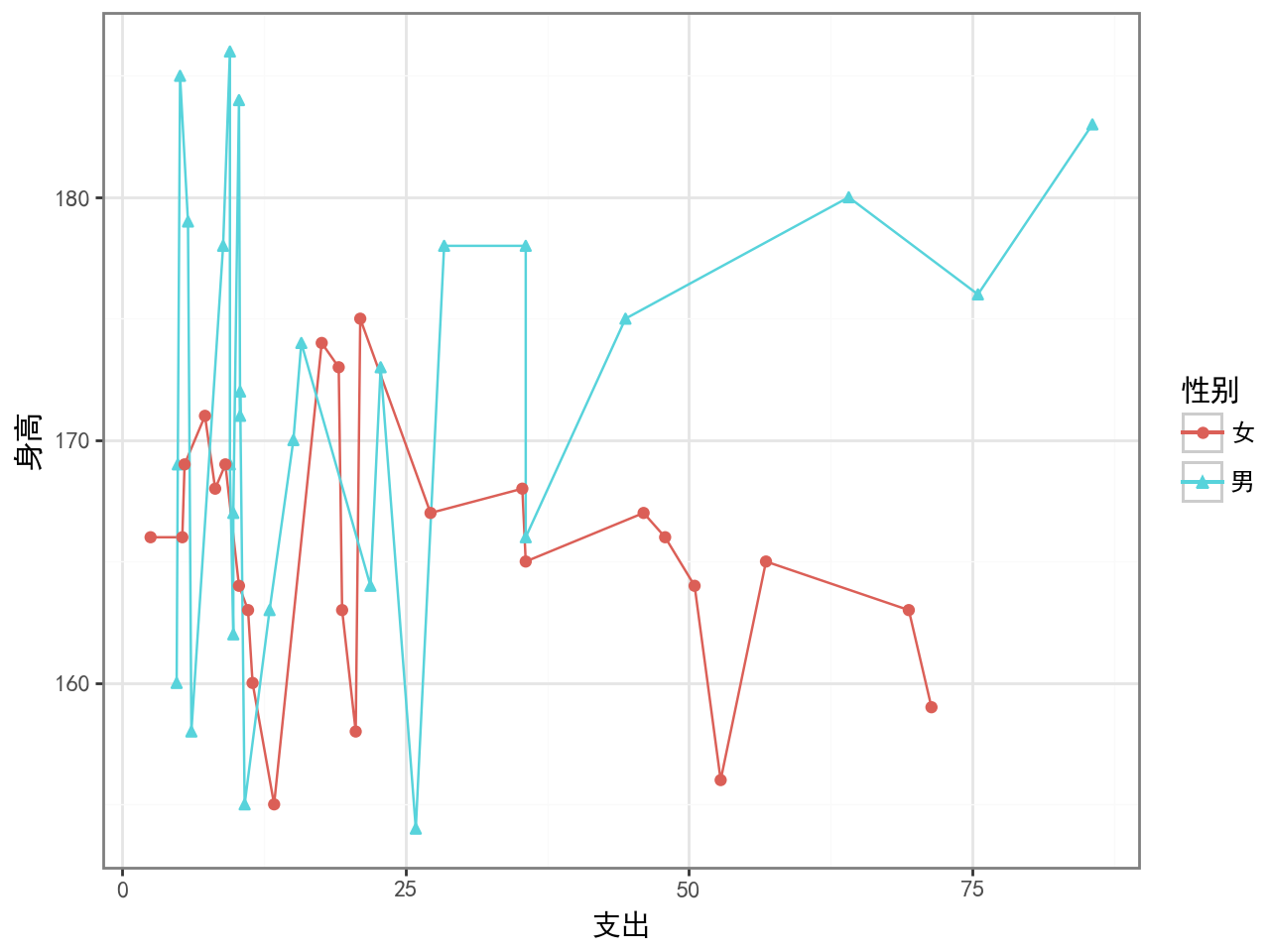

ggplot(BSdata,aes(x='支出',y='身高',color='性别',shape='性别')) + geom_line() + geom_point()

#共用一个坐标，绘制不同的y值

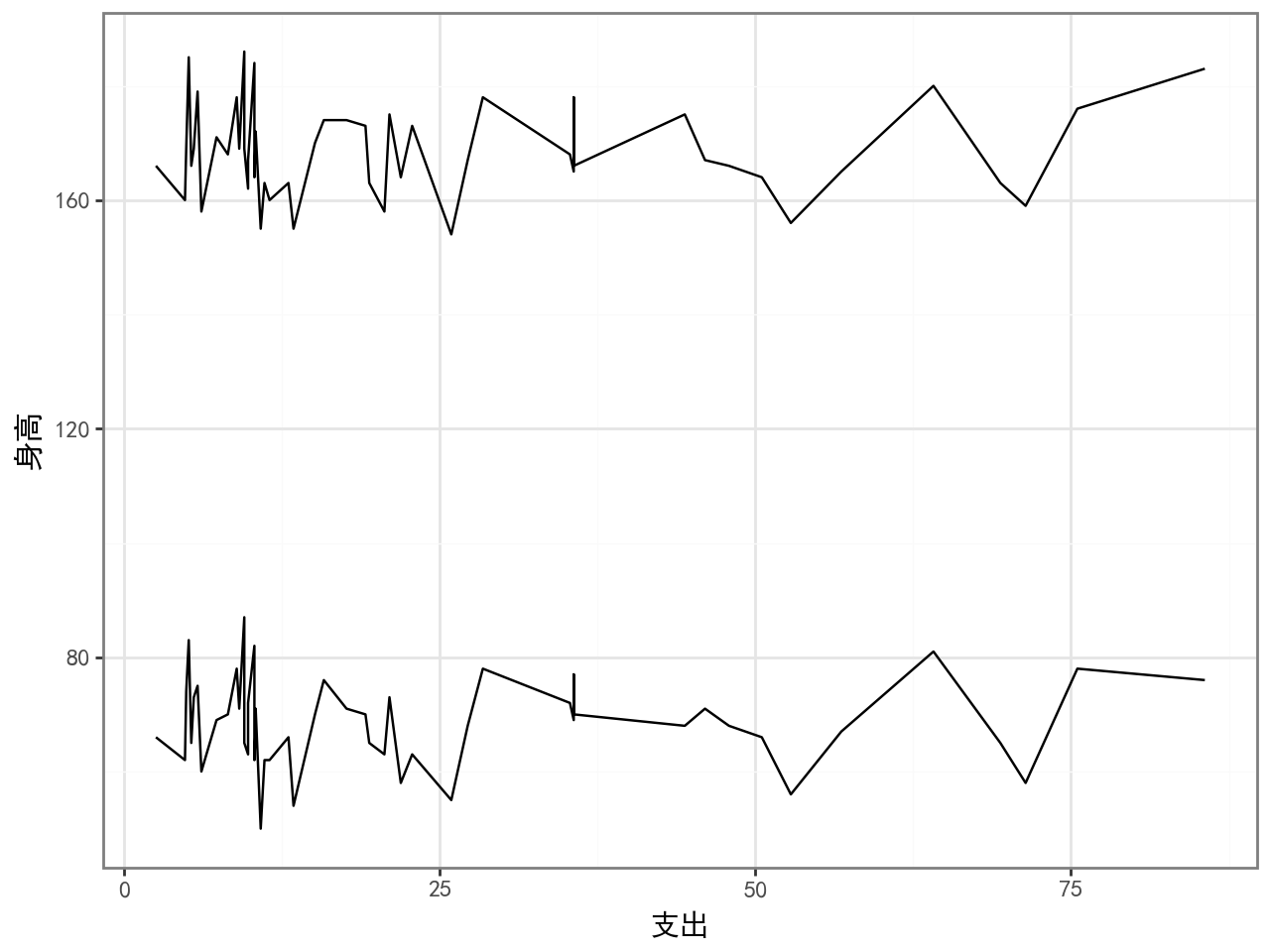

ggplot(BSdata,aes(x='支出'))+geom_line(aes(y='身高')) + geom_line(aes(y='体重'))

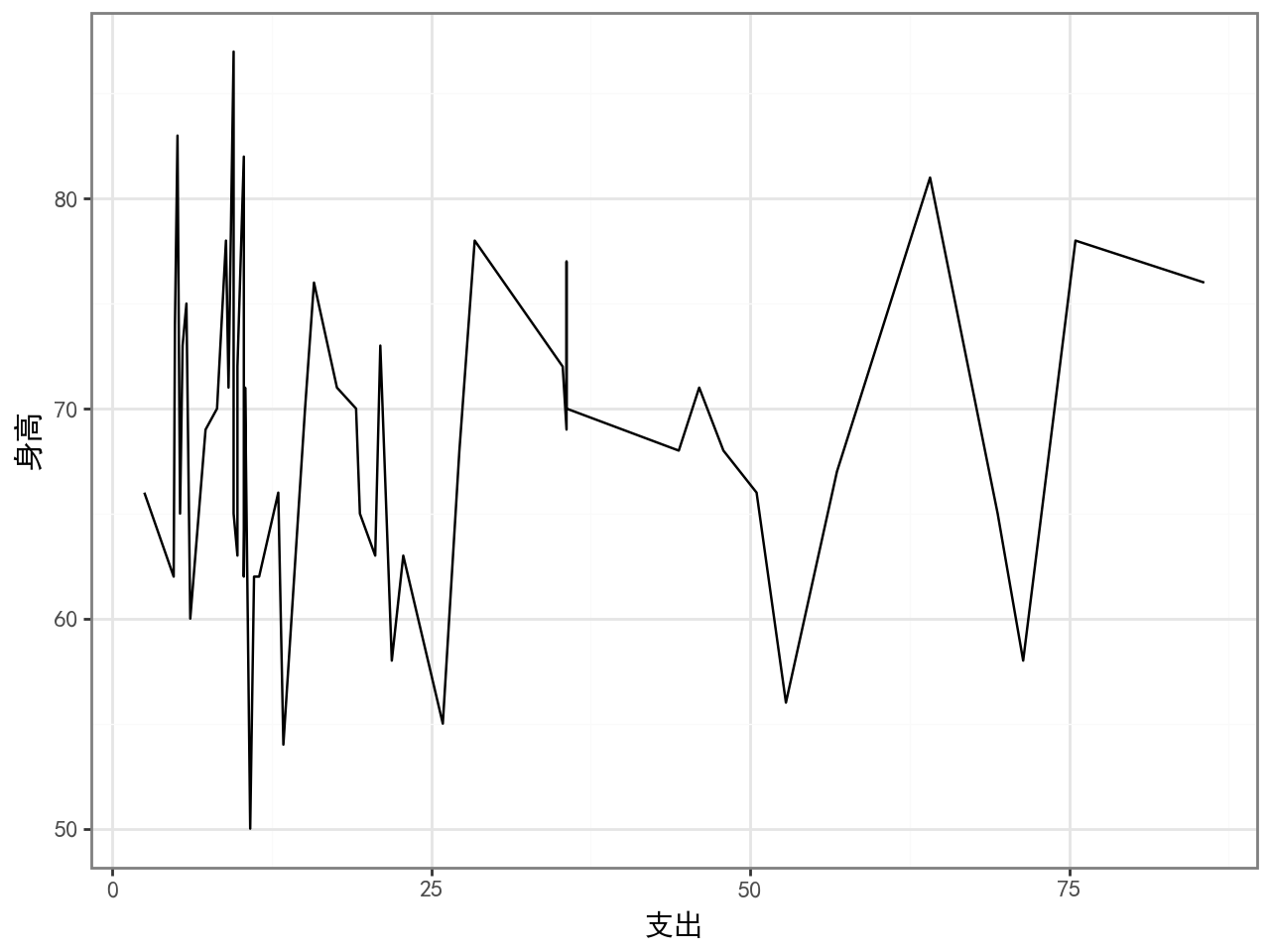

ggplot(BSdata,aes(x='支出', y='身高'))+geom_line(aes( y='体重'))

5.3.3.4 分面图

#在plotnine中可使用facet_wrap参数可以按类型绘制分面图。

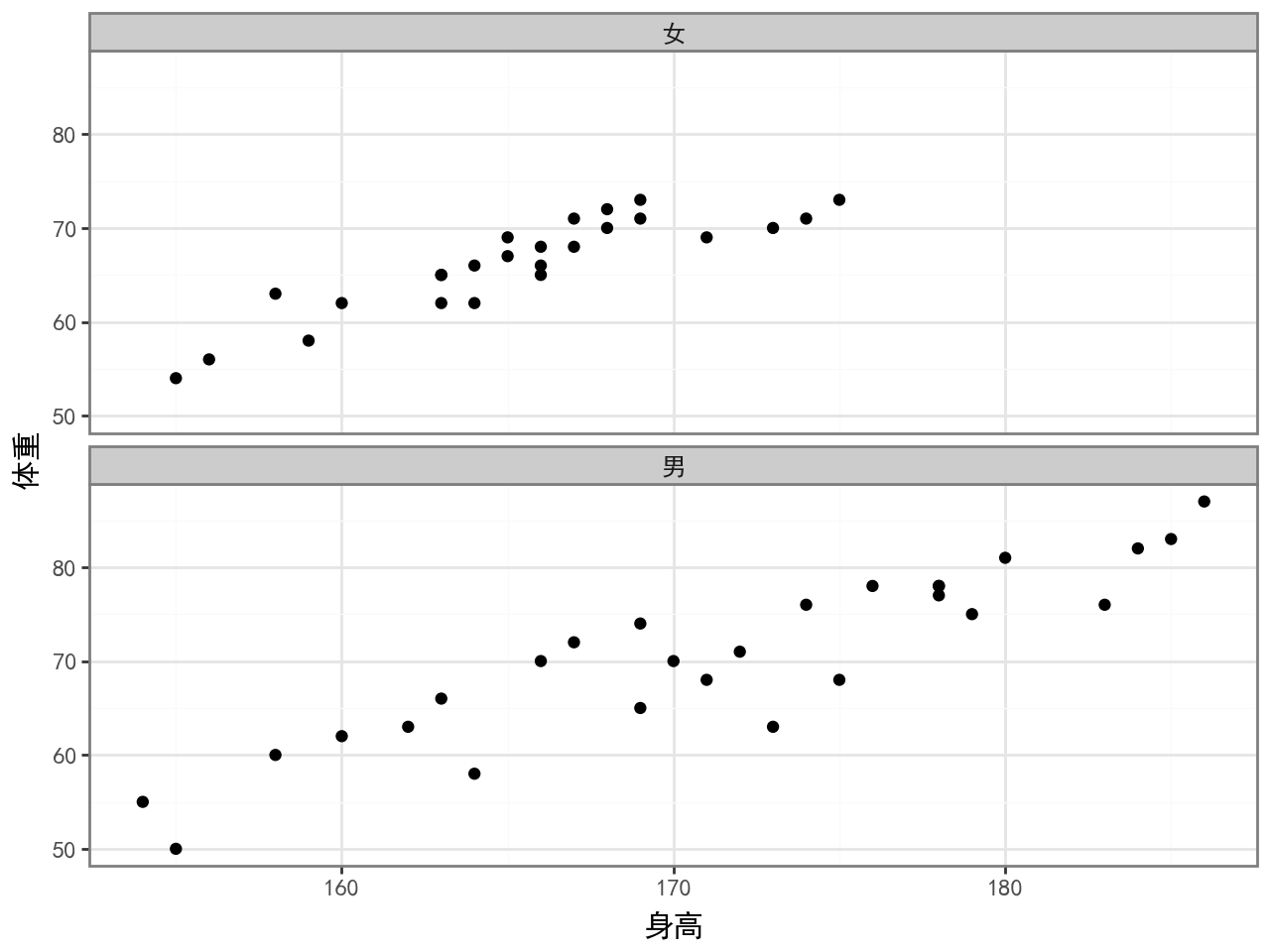

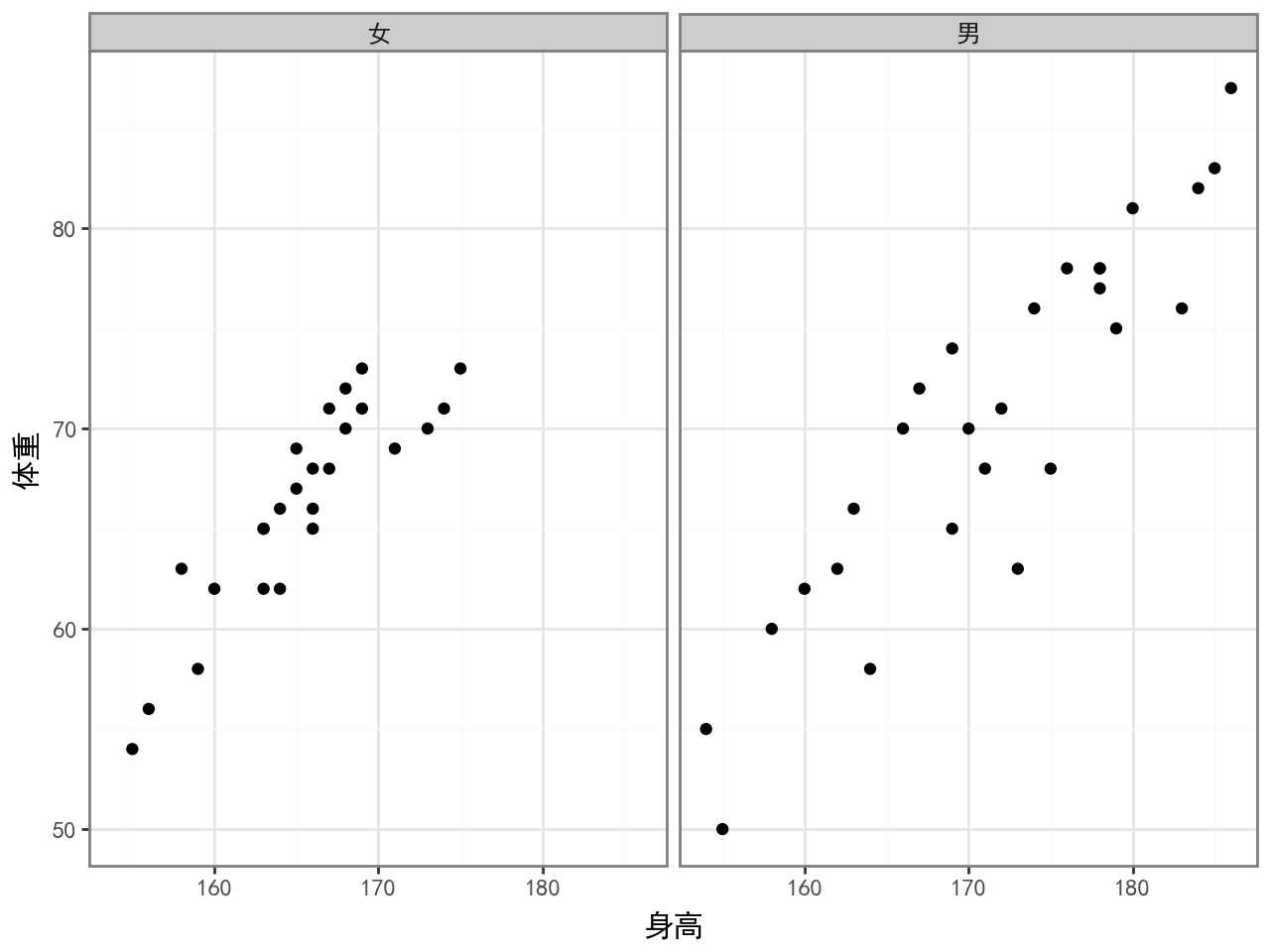

ggplot(BSdata,aes('身高','体重')) + geom_point() + facet_wrap('性别',nrow=2)

ggplot(BSdata,aes('身高','体重')) + geom_point() + facet_wrap('性别',nrow=1)

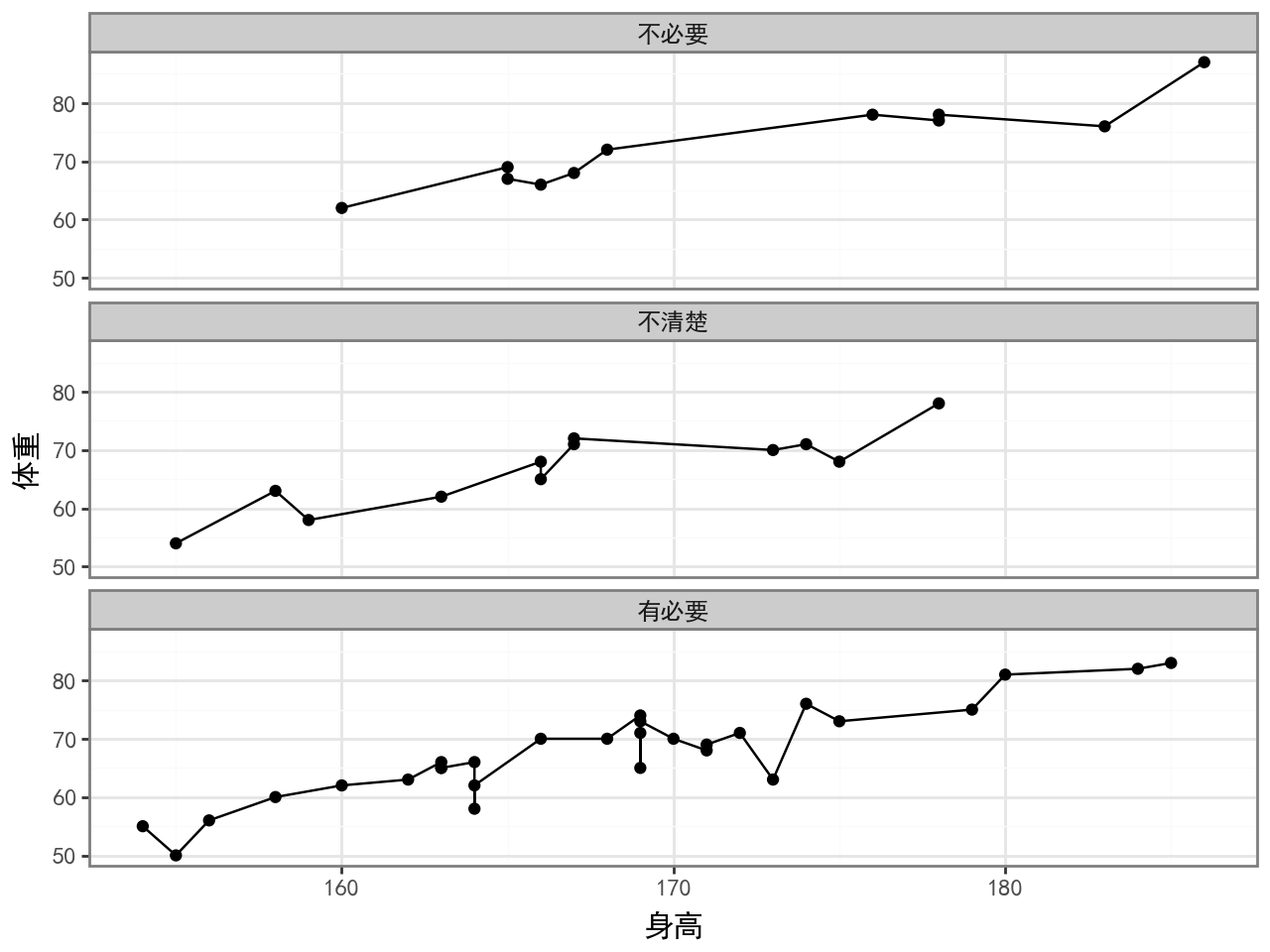

ggplot(BSdata,aes('身高','体重')) + geom_line() + geom_point() + facet_wrap('开设',nrow=3)

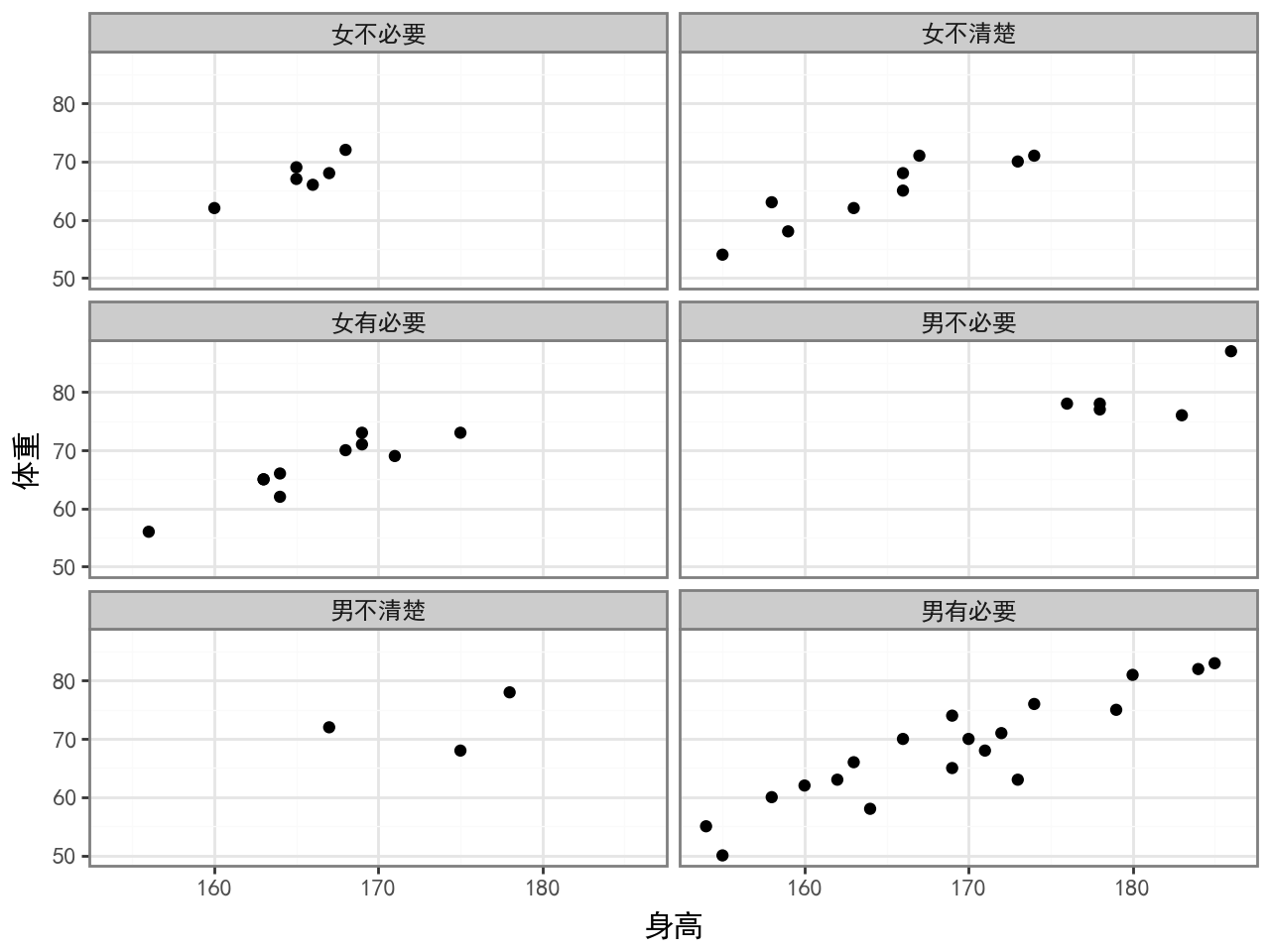

(ggplot(BSdata,aes('身高','体重')) + geom_point() + facet_wrap('~性别+开设',nrow=3))

(ggplot(BSdata,aes('身高','体重')) + geom_point() + facet_wrap('性别+开设',nrow=3))

5.4 pyecharts动态绘图

Apache ECharts

pyecharts - A Python Echarts Plotting Library built with love.

pyecharts简介

pyecharts是基于Echarts图表的一个类库，而Echarts是百度开源的商业级数据图表，它是一个纯JavaScript的图表库，可以为用户提供直观生动、可交互、可高度个性化定制的数据可视化图表，赋予了用户对数据进行挖掘整合的能力。

Apache ECharts

pyecharts主要基于web浏览器进行显示，绘制的图形比较多，包括折线图、柱状图、饼图、漏斗图、地图、极坐标图等，代码量很少，而且很灵活，绘制出来的图形很美观。

使用pyecharts时，需要安装相应的库，安装命令为：

pip install pyecharts
