本节内容只介绍mina总体架构，同时给出官方的几个实用TCP、UDP的经典服务端客户端例子。
mina体系结构
mina位于用户程序和网络处理之间，将用户从复杂的网络处理中解耦，那我们就可以更加关注业务领域。

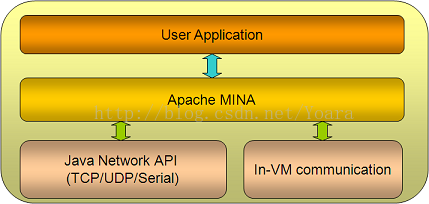

图2.1 mina鸟瞰图
让我们再深入进去，mina框架内部的各个组件是怎么协调工作的呢？

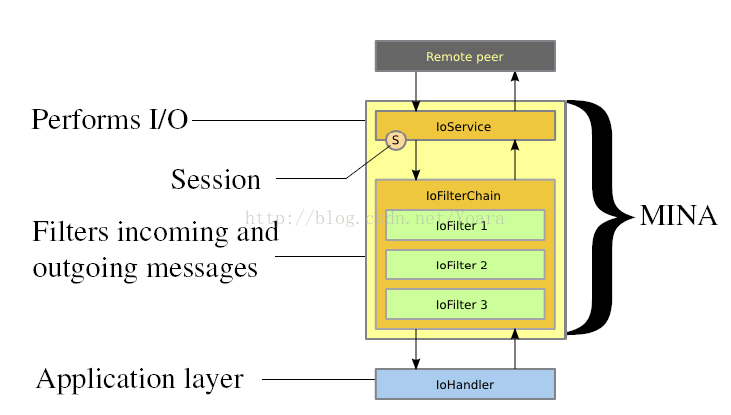

图2.2 mina组件结构图
显然，mina框架被分成了主要的3个组件部分：
- I/O Service，具体提供服务的组件。
- I/O Filter Chain，过滤器链，用于支持各种切面服务。
- I/O Handler，用于处理用户的业务逻辑。
相对应的，为了创建一个基于mina的应用程序，我们需要：
- 创建I/O Service ：可选择mina提供的Services如（*Acceptor）或实现自己的Service。
- 创建I/O Filter ：同样可以选择mina提供的各类filter，也可以实现自己的编解码过滤器等。
- 实现I/O Handler，实现Handler接口，处理各种消息。
服务端结构
服务端的作用就是开启监听端口，等待请求的到来、处理他们、以及将发送对请求的响应。同时，服务端会为每个连接创建session，在session周期内提供各种精度的服务，比如连接创建时(sessionCreated(IoSession session))、连接等待时(sessionIdle(IoSession session, IdleStatus status))、连接销毁时(sessionClosed(IoSession session))等。mina的api为TCP/UDP提供的一致性Server端操作。

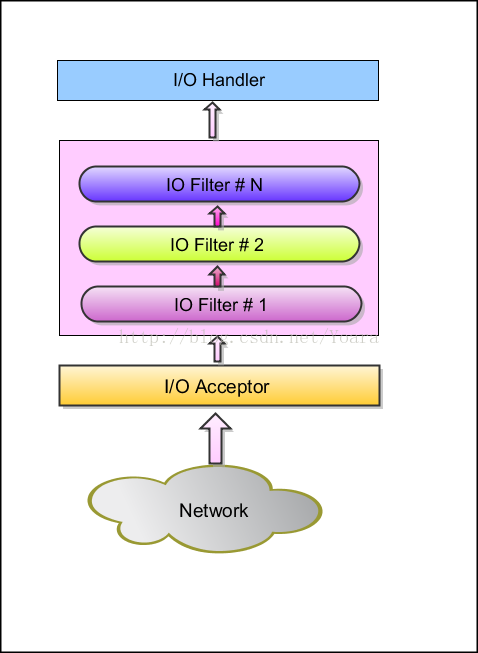

图2.3 Server结构图
- IOAcceptor 监听来自网络的请求。
- 当新的连接建立时，一个新的session会被创建，该session用作对同一IP/端口组合的客户端提供服务。
- 数据包需经过一系列的过滤器，这些过滤器可用来修改数据包的内容（如转换对象、添加或修改信息等），其中将原始字节流转换成POJO对象是非常有用的。当然这需要解编码器提供支持。
- 最后这些数据包或转化后的对象将交由IOHandler处理，我们将实现IOHandler用于处理具体的业务逻辑。
客户端结构
客户端需要连接服务端，发送请求并处理响应。实际上客户端的结构和服务端极其相似。

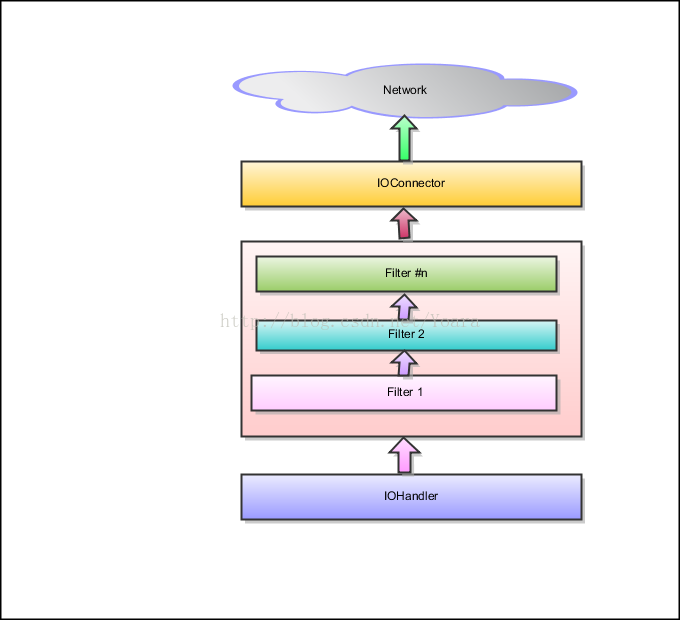

图2.4 客户端结构
- 客户端首先需要创建IOConnector对象，绑定服务端的IP和端口。
- 一旦连接成功，一个于本次连接绑定的session对象将被创建。
- 客户端发送给服务端的请求都需要经过一系列的fliter。
- 同样，响应消息的接受也会经过一系列的filter再到IOHandler被处理。
所以整体上，mina提供良好的一致性调用和封装结构。在使用mina创建基于网络的程序应用时，投入的学习成本比较低。
TCP连接的例子
依赖的Jar包：
- MINA 2.x Core
- JDK 1.5 或以上
- SLF4J 1.3.0 或以上
- Log4J 1.2： slf4j-api.jar, slf4j-log4j12.jar, Log4j 1.2.x
- Log4J 1.3： slf4j-api.jar, slf4j-log4j13.jar, Log4j 1.3.x（注意，请确认log4j的版本）
public class MinaTimeTest {
private static final int PORT = 9123;
public static void main(String[] args) throws IOException {
//首先，我们为服务端创建IoAcceptor，NioSocketAcceptor是基于NIO的服务端监听器
IoAcceptor acceptor = new NioSocketAcceptor();
//接着，如结构图示，在Acceptor和IoHandler之间将设置一系列的Fliter
//包括记录过滤器和编解码过滤器。其中TextLineCodecFactory是mina自带的文本解编码器
acceptor.getFilterChain().addLast("logger", new LoggingFilter());
acceptor.getFilterChain().addLast("codec",
new ProtocolCodecFilter(new TextLineCodecFactory(Charset.forName("UTF-8"))));
//配置事务处理Handler，将请求转由TimeServerHandler处理。
acceptor.setHandler(new TimeServerHandler());
//配置Buffer的缓冲区大小
acceptor.getSessionConfig().setReadBufferSize(2048);
//设置等待时间，每隔IdleTime将调用一次handler.sessionIdle()方法
acceptor.getSessionConfig().setIdleTime(IdleStatus.BOTH_IDLE, 10);
//绑定端口
acceptor.bind(new InetSocketAddress(PORT));
}
static class TimeServerHandler extends IoHandlerAdapter {
public void exceptionCaught(IoSession session, Throwable cause)
throws Exception {
cause.printStackTrace();
}
public void messageReceived(IoSession session, Object message)
throws Exception {
String str = message.toString();
if (str.trim().equalsIgnoreCase("quit")) {
session.close(false);
return;
}
Date date = new Date();
session.write(date.toString());
System.out.println("Message written...");
}
public void sessionIdle(IoSession session, IdleStatus status)
throws Exception {
System.out.println("IDLE " + session.getIdleCount(status));
}
}
}
TCP Client端代码：
public class TimeClient {
private static final String HOSTNAME = "127.0.0.1";
private static final int PORT = 9123;
private static final long CONNECT_TIMEOUT = 30 * 1000L; // 30 seconds
public static void main(String[] args) throws Throwable {
//创建Connector连接器
NioSocketConnector connector = new NioSocketConnector();
//设置连接超时时间
connector.setConnectTimeoutMillis(CONNECT_TIMEOUT);
connector.getFilterChain().addLast("codec",
new ProtocolCodecFilter(new TextLineCodecFactory()));
connector.getFilterChain().addLast("logger", new LoggingFilter());
//非常简单的处理Handler，向服务器发送一个数字
connector.setHandler(new ClientSessionHandler(1));
IoSession session = null;
try {
//连接远程主机，设置IP和端口
ConnectFuture future = connector.connect(new InetSocketAddress(
HOSTNAME, PORT));
//等待连接建立
future.awaitUninterruptibly();
//连接建立后返回会话session
session = future.getSession();
} catch (RuntimeIoException e) {
System.err.println("Failed to connect.");
e.printStackTrace();
Thread.sleep(5000);
} finally{
if(session!=null){
//等待本次连接通话结束，不可中断式的阻塞等待
session.getCloseFuture().awaitUninterruptibly();
}
}
//关闭连接
connector.dispose();
}
static class ClientSessionHandler extends IoHandlerAdapter {
private final int value;
public ClientSessionHandler(int value) {
this.value = value;
}
@Override
public void sessionOpened(IoSession session) {
session.write(value);
}
@Override
public void messageReceived(IoSession session, Object message) {
System.out.println(message);
session.close(true);
}
@Override
public void exceptionCaught(IoSession session, Throwable cause) {
session.close(true);
}
}
}UDP连接的例子
UDP服务端：
public class UdpServer {
private final static int PORT = 9234;
public static void main(String[] args) throws IOException {
//创建UDPAcceptor
NioDatagramAcceptor acceptor = new NioDatagramAcceptor(null);
//这次不设置字符解编码器filter，消息直接用Buffer字节流传递
acceptor.getFilterChain().addLast("logger", new LoggingFilter());
acceptor.setHandler(new UDPHandler());
acceptor.getSessionConfig().setIdleTime(IdleStatus.BOTH_IDLE, 10);
acceptor.getSessionConfig().setReuseAddress(true);//<span style="font-family: Arial, Helvetica, sans-serif;">NioDatagramAcceptor 设置为null，才能重复使用端口</span>
acceptor.bind(new InetSocketAddress(PORT));
}
static class UDPHandler extends IoHandlerAdapter{
@Override
public void messageReceived(IoSession session, Object message)
throws Exception {
IoBuffer buffer = (IoBuffer)message;
System.out.println(buffer.getLong());
session.close(false);
}
@Override
public void sessionIdle(IoSession session, IdleStatus status)
throws Exception {
System.out.println("IDLE " + session.getIdleCount(status));
}
}
}UDP客户端：
public class UdpClient {
private static IoSession session = null;
public static void main(String[] args) {
NioDatagramConnector connect = new NioDatagramConnector();
connect.setHandler(new UDPClientHandler());
try{
ConnectFuture future = connect.connect(new InetSocketAddress("127.0.0.1",9234));
future.awaitUninterruptibly();
session = future.getSession();
//增加连接建立完成后的监听器。
//若在建立完成后才添加监听器，监听器将马上执行
future.addListener(new IoFutureListener<ConnectFuture>(){
public void operationComplete(ConnectFuture future) {
if( future.isConnected() ){
try {
sendData();
} catch (InterruptedException e) {
e.printStackTrace();
}
} else {
System.out.println(("Not connected...exiting"));
}
}
});
}catch(Exception e){
}finally{
if(session!=null){
session.getCloseFuture().awaitUninterruptibly();
}
}
connect.dispose();
}
private static void sendData() throws InterruptedException {
long free = Runtime.getRuntime().freeMemory();
IoBuffer buffer = IoBuffer.allocate(8);
buffer.putLong(free);
buffer.flip();
session.write(buffer);
//因为是UDP，客户端需主动关闭连接
session.close(false);
}
static class UDPClientHandler extends IoHandlerAdapter{}
}结语
这一节介绍了mina的组件结构和框架体系，用几个案例简单介绍了下mina的使用方法。在日常的开发中，其实已经足够了。
