如何识别图像中的矩形

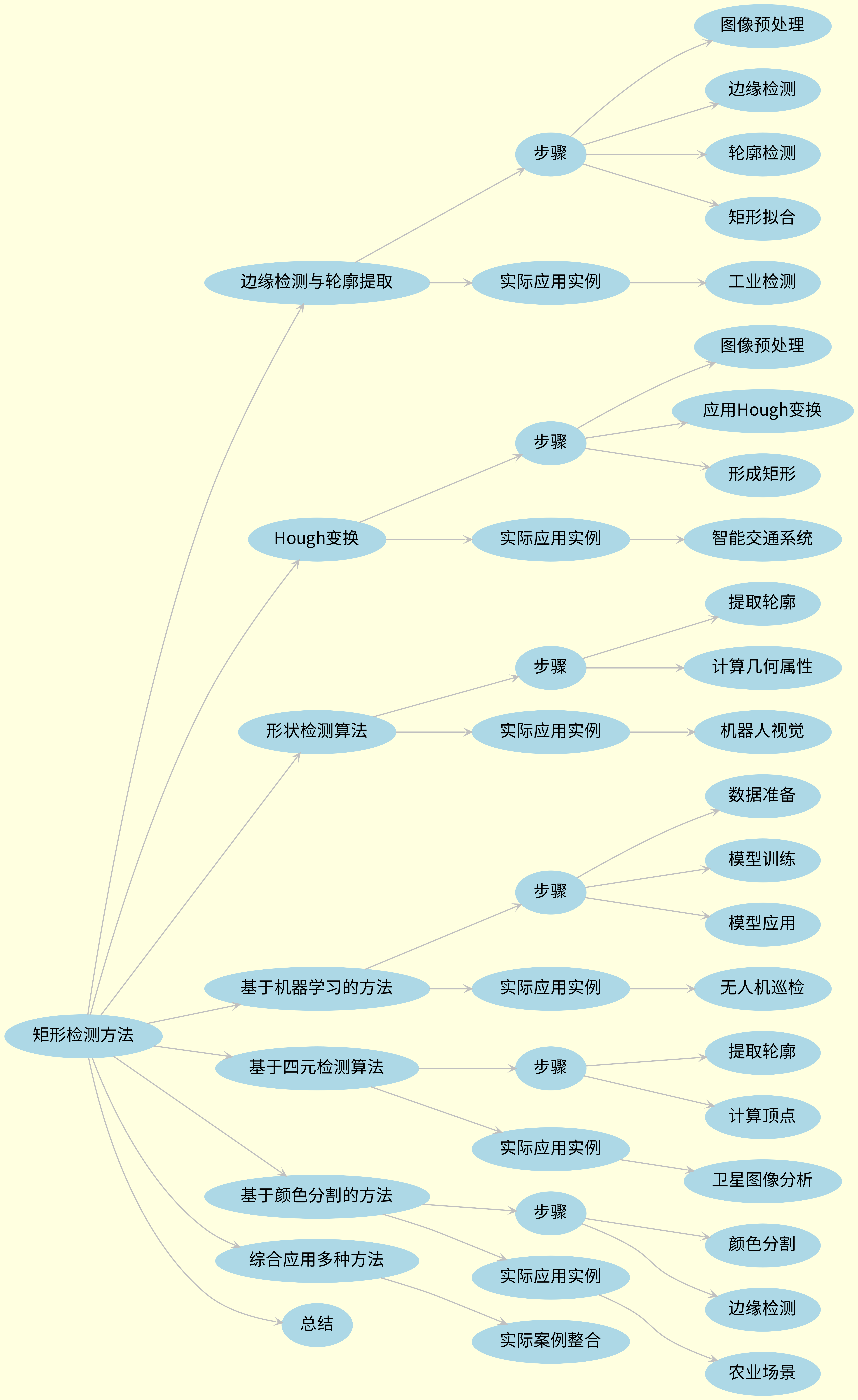

识别图像中的矩形是一项重要的计算机视觉任务，广泛应用于各种领域，从自动驾驶到工业检测，再到智能监控等。本文将详细探讨几种常见的矩形检测方法，并结合实际应用案例来深入了解它们的工作原理和优缺点。通过对比不同方法，我们希望帮助读者更好地理解如何选择合适的技术方案来实现高效的矩形检测。

1. 边缘检测与轮廓提取

边缘检测与轮廓提取是图像处理中检测矩形的基础方法之一。其基本原理是通过检测图像中的边缘信息，再利用提取的轮廓来识别矩形。

步骤：

• 图像预处理：首先，将彩色图像转换为灰度图像，并使用高斯滤波器等方法对其进行平滑处理，以减少噪声的影响。
• 边缘检测：应用经典的Canny边缘检测算法来提取边缘。Canny算法以其高信噪比和良好的边缘定位能力著称。
• 轮廓检测：使用findContours函数提取图像中的轮廓，并通过特定筛选条件（如顶点数和长宽比）来识别并过滤矩形轮廓。
• 矩形拟合：采用多边形逼近或最小外接矩形的方法，对筛选出的轮廓进一步判断和拟合，使其符合矩形的特征。

实际应用实例：

在工业检测中，这种方法被用于识别装配线上产品的包装轮廓。通过结合边缘检测与轮廓提取，可以快速识别产品的外形是否符合标准。

2. Hough变换

Hough变换是一种强大的数学工具，用于检测图像中的几何形状。对于矩形检测，Hough变换通过检测图像中的直线并组合这些直线形成矩形。

步骤：

• 图像预处理：对图像进行灰度化和二值化处理。
• 应用Hough变换：通过检测直线，利用变换空间中的累加器来找到最大概率的直线组合。
• 形成矩形：将检测到的直线组合起来，识别出可能的矩形形状。

实际应用实例：

在智能交通系统中，Hough变换用于识别道路标线和车道线，通过直线组合形成矩形区域，可以帮助系统识别交通标识或停车标线。

3. 形状检测算法

形状检测算法通过分析轮廓的几何属性来识别是否为矩形。这种方法通常结合简单的几何特征，如长宽比和顶点角度分析。

步骤：

• 提取轮廓：使用OpenCV的findContours函数。
• 计算几何属性：判断长宽比是否接近常见矩形比例，检查顶点角度是否接近直角。

实际应用实例：

在机器人视觉中，形状检测算法用于识别特定形状的目标物，如识别货架上的盒子。

4. 基于机器学习的方法

随着深度学习的普及，基于机器学习的方法为复杂场景下的矩形检测提供了新的解决方案。通过训练深度学习模型（如YOLO、SSD），这些方法可以在多目标环境中实现高效检测。

步骤：

• 数据准备：收集并标注包含矩形的训练数据集。
• 模型训练：使用标注数据训练模型，如YOLOv5。
• 模型应用：将训练好的模型应用于测试图像，自动输出矩形框的位置和大小。

实际应用实例：

在无人机巡检中，基于深度学习的模型被用于识别地面物体（如建筑物和车辆），这种方法在实时性和准确性上都达到了较高标准。

5. 基于四元检测算法

四元检测算法专门用于检测矩形，通过计算轮廓的四个顶点来确定矩形的位置和大小。

步骤：

• 提取轮廓：使用OpenCV的findContours。
• 计算顶点：通过轮廓点计算矩形的四个顶点，并判断其是否合理。

实际应用实例：

在卫星图像分析中，用于检测并标记地图中的长方形建筑物。

6. 基于颜色分割的方法

颜色分割是一种基于颜色特征分离图像中不同区域的方法。通过分离图像背景和目标区域，可以在色彩基准上识别矩形。

步骤：

• 颜色分割：将图像从RGB转换到HSV颜色空间，根据颜色范围进行分割。
• 边缘检测：在分割后的区域应用边缘检测，提取矩形边界。

实际应用实例：

在农业场景中，用于识别田间地块的边界，此方法利用不同作物的颜色差异来检测矩形栽植区域。

7. 综合应用多种方法

在实际应用中，单一方法可能无法满足复杂环境下的检测需求，因此常常需要结合多种方法来提高检测的准确性和鲁棒性。

实际案例整合：

例如，结合边缘检测与Hough变换可以更加有效地识别复杂背景下的矩形物体，先通过边缘检测获取初步轮廓，再利用Hough变换确定其几何特征。

总结

识别图像中的矩形的方法多种多样，每种方法都有其独特的优势和适用场景。在实际应用中，选择合适的检测技术应基于具体的需求和环境特点。现代深度学习技术尽管强大，但传统的方法在某些特定场景中仍然具备不可替代的价值。对于希望进一步提升自身技术水平的从业者，通过获取专业认证如CDA（Certified Data Analyst）可以有效增强数据处理和分析能力，为在图像处理领域的持续发展提供有力支持。
