Xen杂烩-2

---

前言

前面介绍了Xen的框架，接下来介绍Xen的工作原理(说是介绍，其实就是把别人的内容拷贝过来，侵权必删)。

---

一、工作原理

1. 初始化

xen/arch/arm/arm64/head.S

       msr DAIFSet, 0xf /* Disable all interrupts */

      /* Save the bootloader arguments in less-clobberable registers */
      mov x21, x0 /* x21 := DTB, physical address */

      PRINT("- Boot CPU booting -\r\n")
…...

      bl check_cpu_mode         /* 检查当前CPU所在的exception Level是否为EL2 */
      bl zero_bss                       /* 在CPU_INIT中设置TCR和MAIR为建立页表做好准备 */
      bl cpu_init
      bl create_page_tables      /* Xen实际加载的地址和编译时指定的XEN_START_ADDR不

                                                 一定移植，所以先建立一个简单的线性映射页表用于系统初始

                                                化，该页表后面会被替换*/
      bl enable_mmu                /* 使能MMU */

      /* We are still in the 1:1 mapping. Jump to the runtime Virtual Address. */
      ldr x0, =primary_switched
      br x0
primary_switched:
      bl setup_fixmap         /* 为early_console做了固定映射，用于debug */
      b launch                    /* Launch这边为调用C代码做准备，设置好boottime stack我们就可

                                           以进入start_xen了 */
ENDPROC(real_start)

        Xen遵循Arm64 Linux Boot Protocol，可以兼容支持Arm64 Linux Image格式的Bootloader：X0寄存器用于存放Device Tree的地址(x21寄存器为x0的备份)。

launch:
      PRINT("- Ready -\r\n")

      ldr x0, =init_data
      add x0, x0, #INITINFO_stack         /* Find the boot-time stack */
      ldr x0, [x0]
      add x0, x0, #STACK_SIZE            /* (which grows down from the top). */
      sub x0, x0, #CPUINFO_sizeof      /* Make room for CPU save record */
      mov sp, x0

      cbnz x22, 1f

      mov x0, x20                                 /* Marshal args: - phys_offset */
      mov x1, x21                                 /* - FDT */
      b start_xen                                 /* and disappear into the land of C */

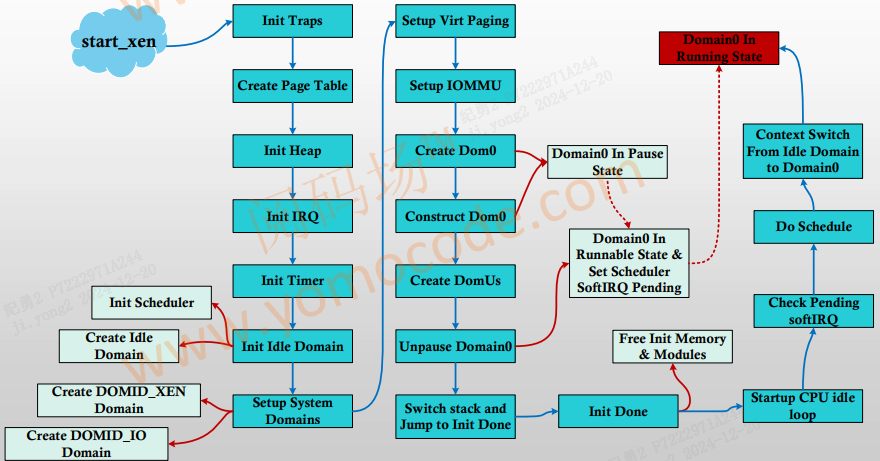

2. start_xen - 虚拟机初始化

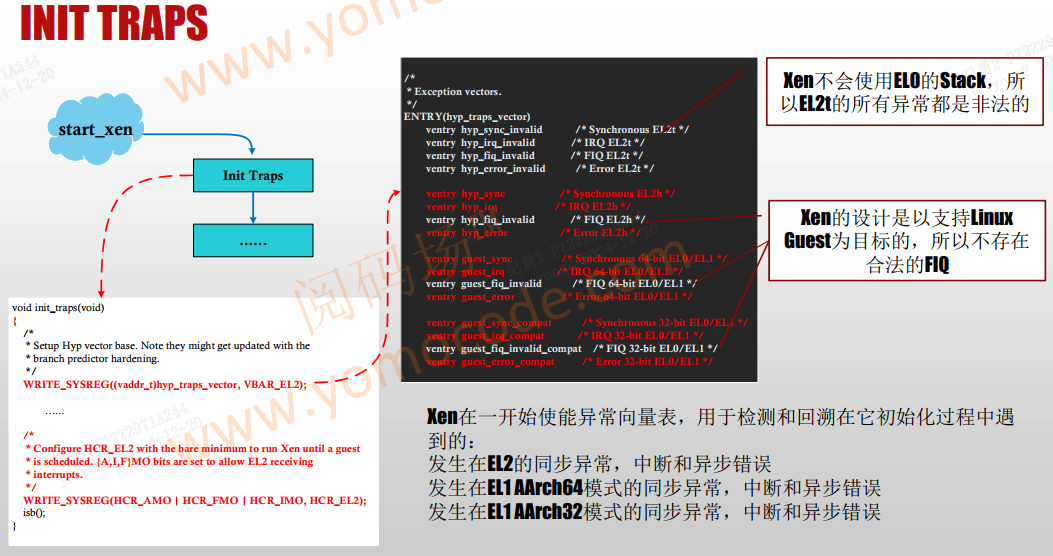

2.1 初始化陷阱

2.2 堆栈选择

        SPSel_ELx (x可以是1，2，3)，可以选择EL1，EL2和EL3使用独立的栈还是和EL0公用一个堆栈。当SPSel_Elx为1时表示Elx使用独立的栈。举个例子：Xen EL2执行msr spsel, #1就是选择在EL2使用独立的栈。

/*
* Ensure that any exceptions encountered at EL2
* are handled using the EL2 stack pointer, rather
* than SP_EL0.
*/
msr spsel, #1

ARM SP寄存器（堆栈指针）
        每个异常等级都有自己的SP寄存器(SP_EL0, SP_EL1, SP_EL2, SP_EL3)。但是，除了EL0以外，其它异常等级都有两个选择，或者用自己等级的SP_ELn，或者用EL0等级的SP_EL0；EL0就只能用SP_EL0了。

异常等级	选项
EL0	EL0t
EL1	EL1t, EL1h
EL2	EL2t, EL2h
EL3	EL3t, EL3h

t表明选择了SP_EL0寄存器，h表明选择了SP_ELn寄存器。

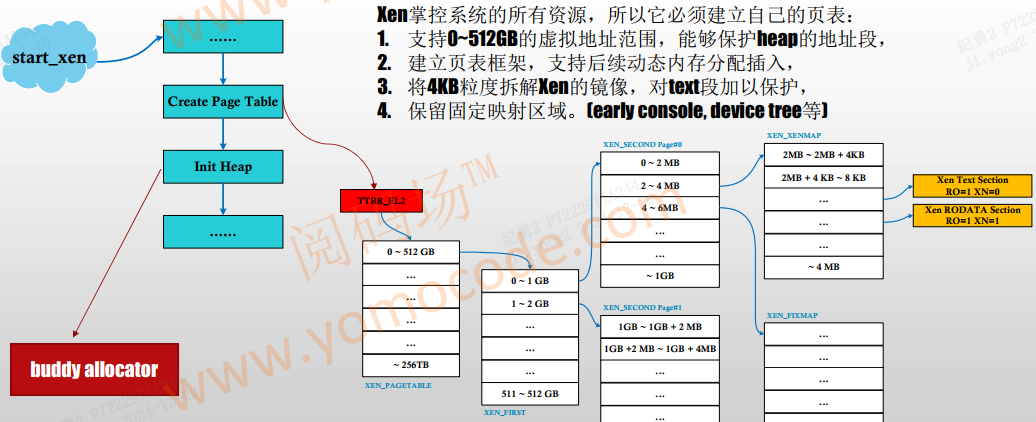

3 创建页表

        除了被页表、DTB、Xen镜像占用和使用的内存，及其它一些保留内存，所有剩下的内存都被Xen映射到XENHEAP_VIRT_START开始的堆，该堆被内存分配器进行管理(划分给虚拟机内存也从堆分配）。

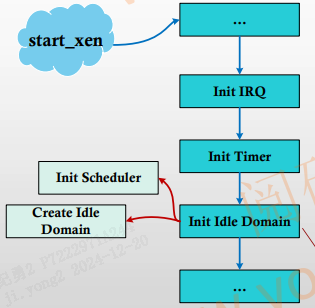

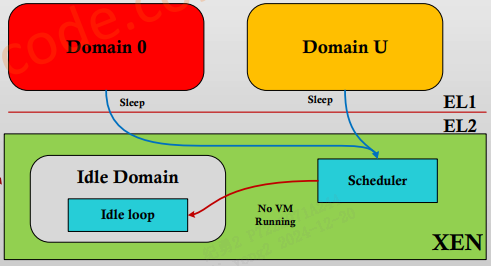

4 初始化调度器

Xen内置一个调度器，负责虚拟机的调度：

1. 初始化中断控制器
2. 初始化定时器中断
3. 初始化调度器，并创建Idle Domain

Xen目前支持4种调度算法：

Credit：传统的信用调度器，是一种通用的调度器；

Credit2：针对更低延迟和更高虚拟机密度进行了优化，默认调度算法；

RTDS：适用于多核的软硬实时调度程序，针对嵌入式、汽车、云端图形和游戏以及一般低延迟工作负载；

ARINC653：单核硬实时调度器，面向航空电子设备、无人机和医疗设备；

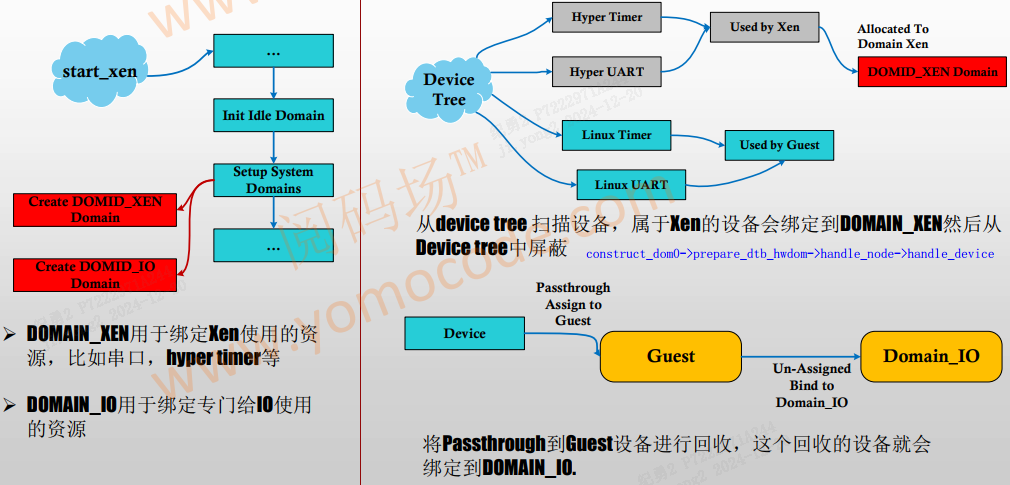

5 Xen域和IO域

根据设备树的配置，对DTS中的资源打标签，分配不同的资源到Xen域或IO域。

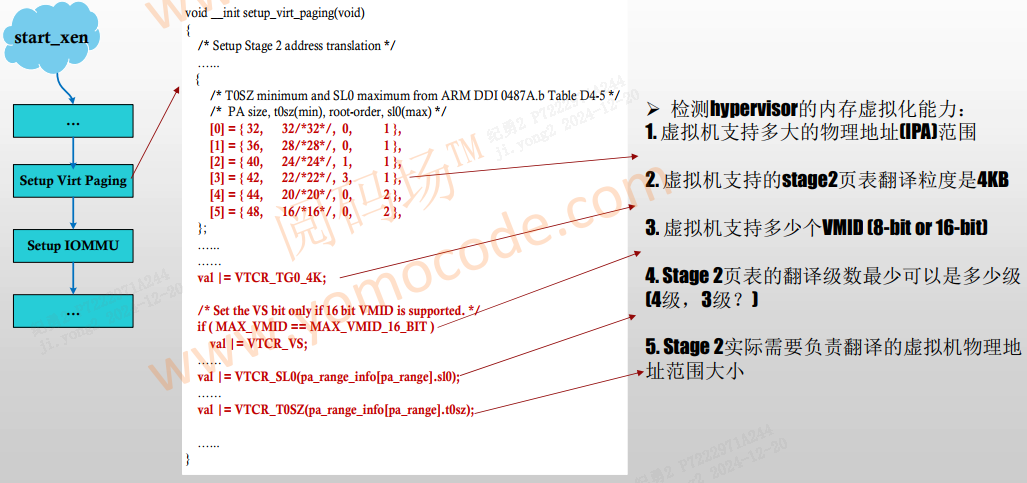

6 检测虚拟机特性 - 内存+IO

检测虚拟机的内存虚拟化能力：

1. 虚拟机支持多大的物理地址(IPA)范围；
2. 虚拟机支持的stage2页表翻译粒度是4KB；
3. 虚拟机支持多少个VMID (8-bit or 16-bit)；
4. Stage 2页表的翻译级数最少可以是多少级(4级 or 3级)；
5. Stage 2实际需要负责翻译的虚拟机物理地址范围大小；

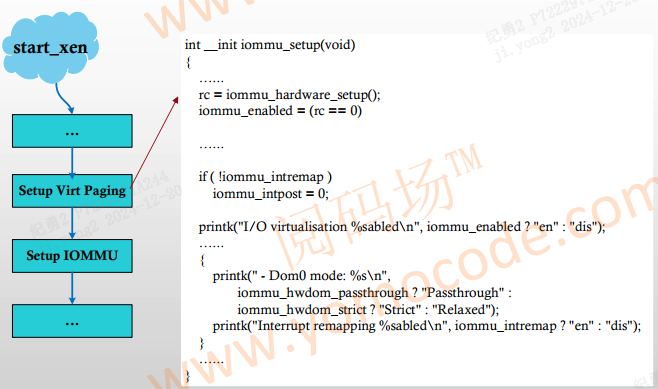

检测虚拟机的IO虚拟化能力：
1. 是否支持IOMMU进行DMA内存地址转换；
2. IOMMU是否支持interrupt remapping；

3. start_xen - 虚拟机创建和运行

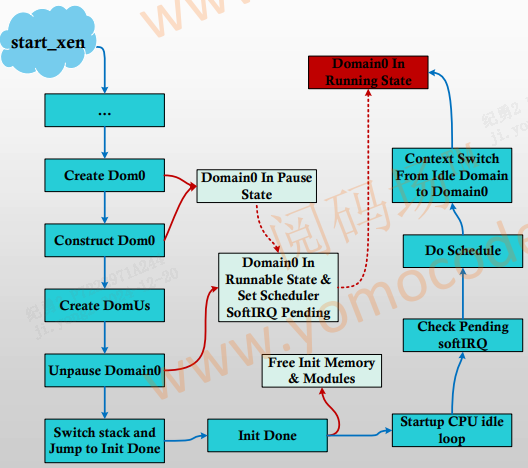

3.1 创建Domain 0

        Domain 0是Xen功能的一个延伸，没有Domain 0 Xen无法正常工作。所以Domain 0是伴随着Xen的启动而启动的。只有Domain 0正常启动完成，Xen才算真正的初始化完成。
        分配给Domain 0的内存和外设地址和实际的物理地址是1:1映射的(PA = IPA)。这是因为：

1. Domain 0本身可以被看做Xen的一部分，没有必要对它隐藏太多的细节。
2. Domain 0本身要负担各种硬件的驱动，这些驱动的信息都是描述在DTB或者ACPI table里。如果Domain 0内的地址空间做了重映射，那么就要按照Domain 0的地址空间重新生成一份DTB或者ACPI table。而不能像现在这样直接从主机的DTB或者ACPI table做少量的修改得到。

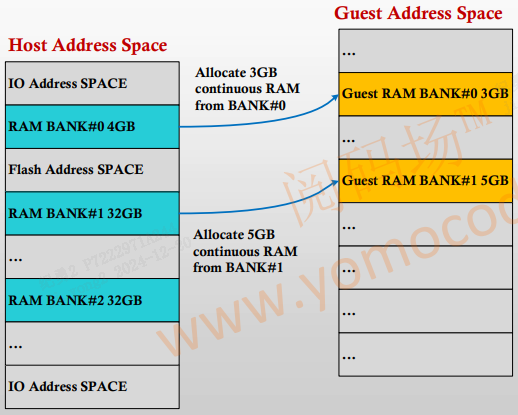

在保持IPA=PA的前提下，尝试从Bank#0开始分配连续的物理内存给Domain#0：

1. Bank#0的地址范围可能是0~4GB，可以兼容32-bit no-LPAE Domain-0系统和32-bit DMA设备；
2. Linux希望讲内核镜像、device tree和RAMDISK在启动时都加载地址最低的同一块bank中；
3.  Linux zImage启动方式要求内核被加载到内存的第一个128MB区间；
4. 分配连续的内存可以让Domain0拥有少量大块的bank，而不是大量碎片化的bank.

如果只支持64-bit的Domain 0，从bank#0开始分配内存就不是必须的。

3.2 创建Domain U

        如果Xen在启动时，除了Domain 0之外还指定了其它的Guest作为Domain U伴随启动。Create DomUs就会创建这些Guest。可以不依赖于Domain 0里的工具链启动。

3.2.1 虚拟机构成

一个ARM虚拟机的构成:

1. 必要部分：支撑一个只有简单idle task的操作系统运行的最少组件
2. 可选部分：支撑一个支持网络和文件系统的操作系统需要的组件

ARM虚拟机的创建分两部分：

1. arch_create_domain：构建一个虚拟SoC，但是不包括CPU(含紧耦合在CPU内部的GICC, GICR以及ARCH_TIMER)；
2. arch_vcpu_create：构建虚拟CPU，包含用于保存通用寄存器，浮点寄存器，EL1，EL0可以被修改的系统寄存器以及GICC，GICR和ARCH_TIMER；

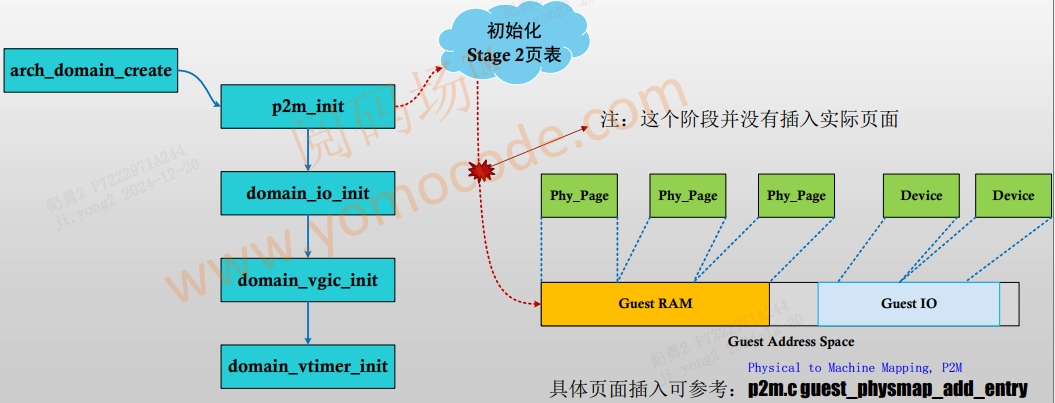

3.2.2 初始化Stage2页表

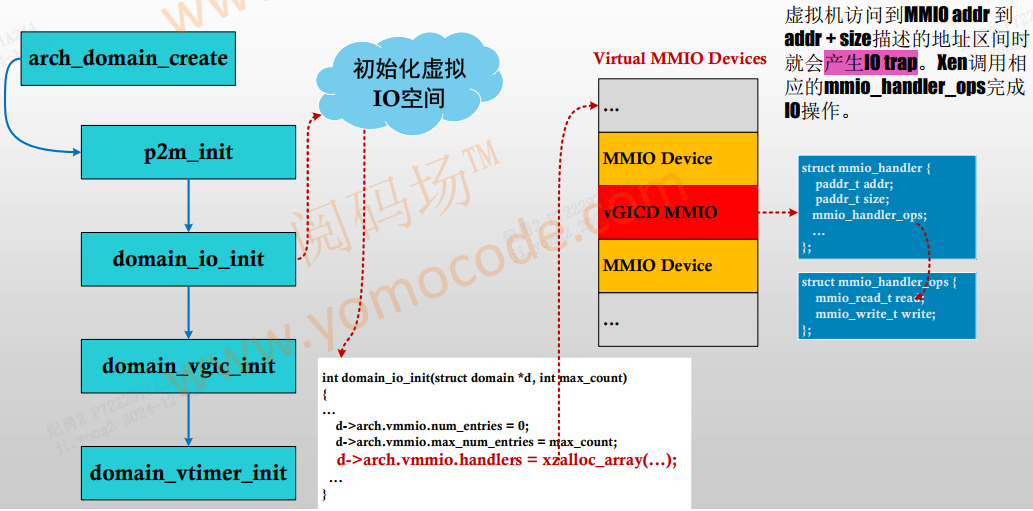

3.2.3 初始化虚拟IO空间

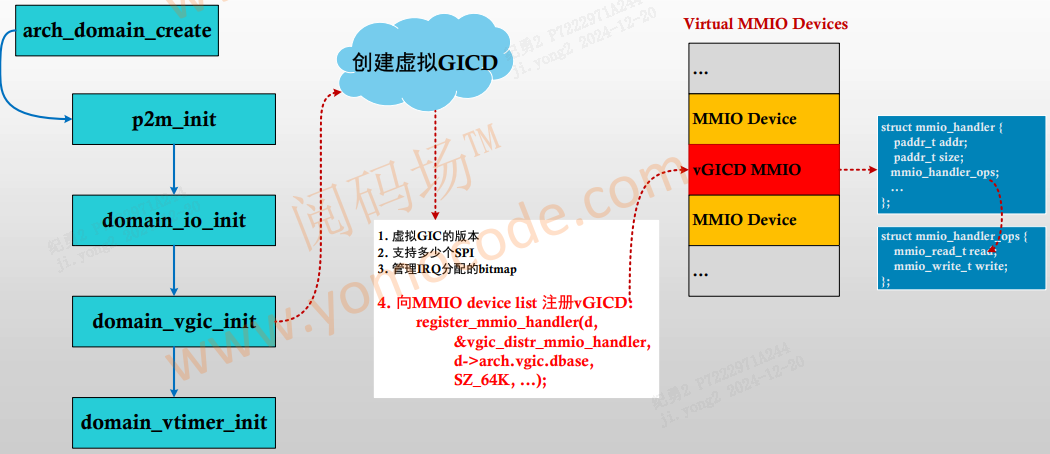

3.2.4 初始化虚拟GICD

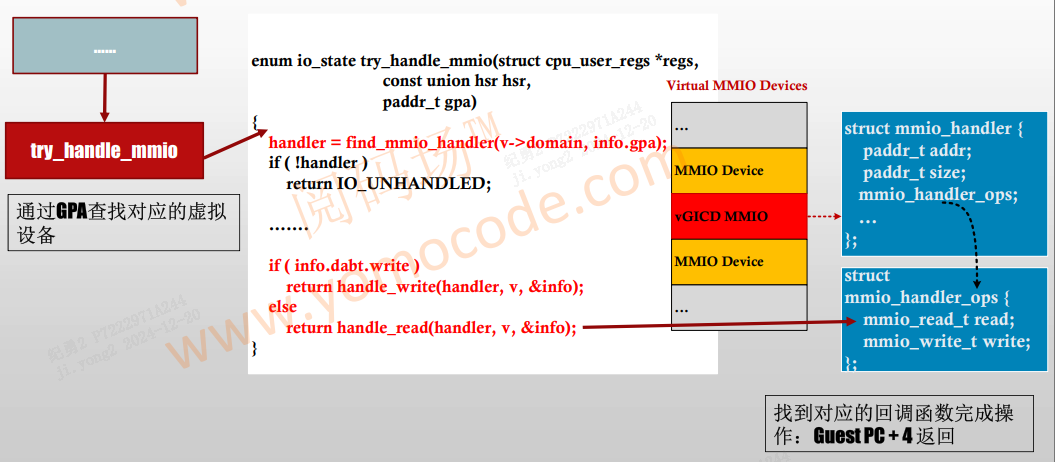

        我们在创建一个虚拟设备时会向Virtual MMIO Device List里注册虚拟设备，包含该虚拟设备的寄存器地址范围，以及读/写操作对应的回调函数。

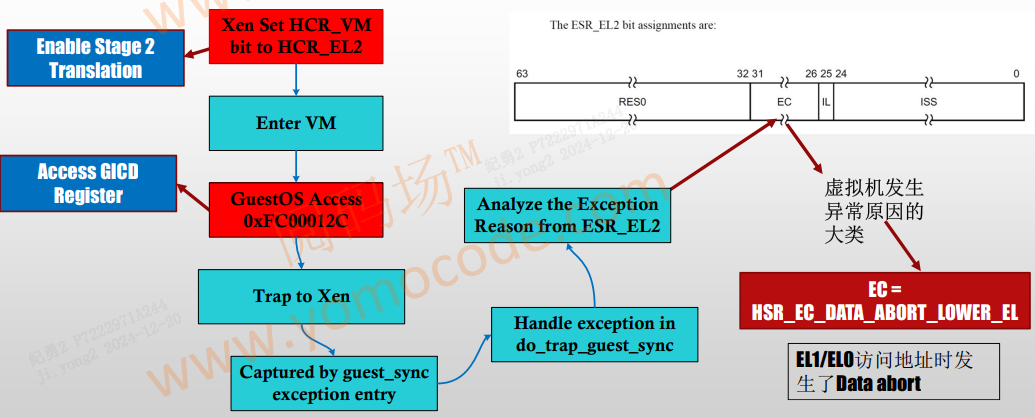

        假设vGICD的寄存器地址范围为0xFC000000 – 0xFC010000，虚拟机在stage2页表中不去设置该GPA范围对应的物理地址(PA)，因此当虚拟机访问该GPA地址范围时会产生Stage 2转换异常，然后被虚拟机捕获。

3.2.5 初始化虚拟Timer

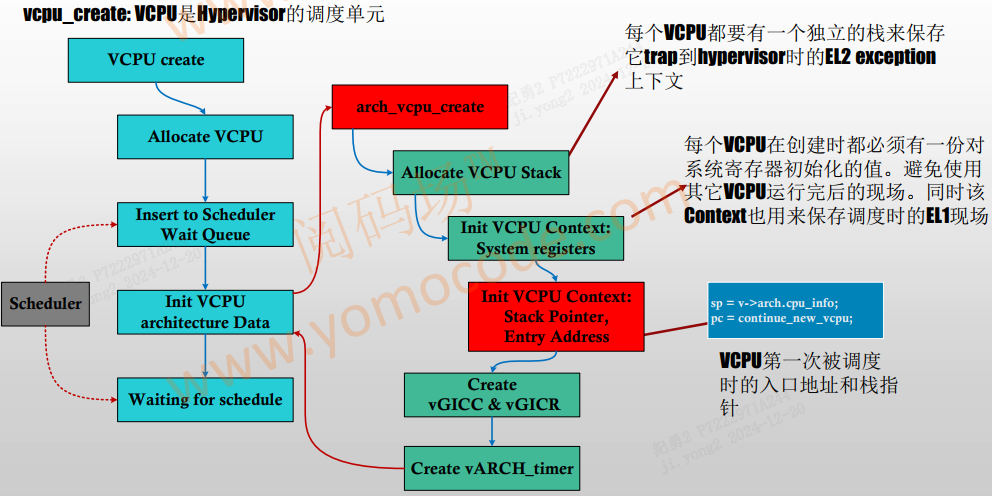

3.2.5 创建虚拟CPU

虚拟CPU支持两种管理方式：

1. CPU Pinning

                 - Assign a vCPU to run on specific pCPUs only;

1. CPU Pools

                - Group pCPUs to be managed by an scheduler instance;

                - Allows for multiple schedulers to be run at the same time; (This flexibility allows the system to be configured to run SMP or Heterogeneous or Homogeneous AMP as needed)

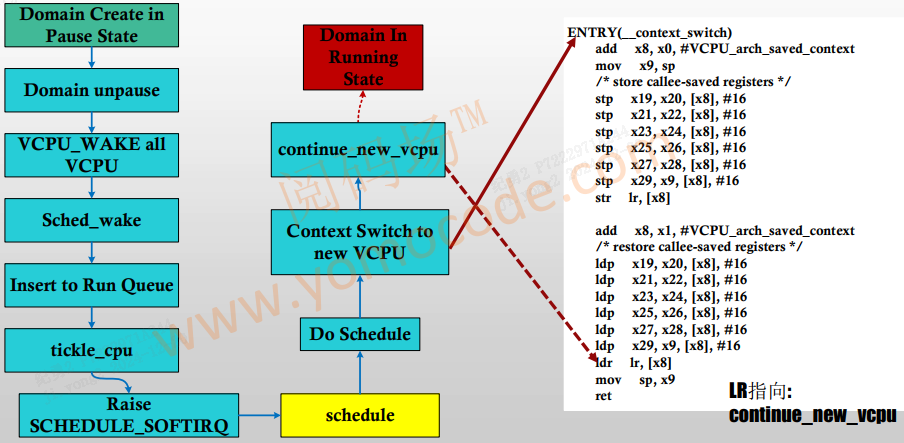

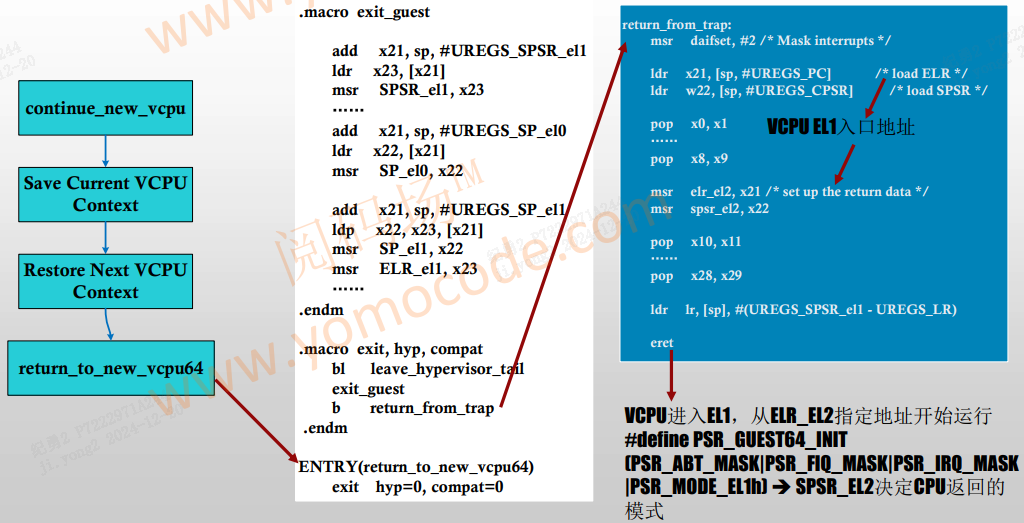

3.3 VM运行在Xen

虚拟机的运行单元时VCPU，VCPU的执行是由Xen的调度器决定的。

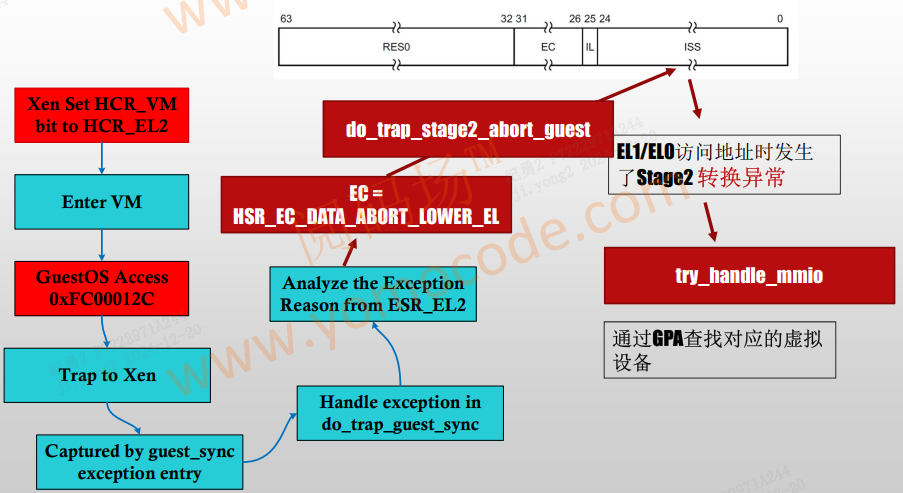

3.3.1 IO 陷阱

3.3.2 ISR 陷阱

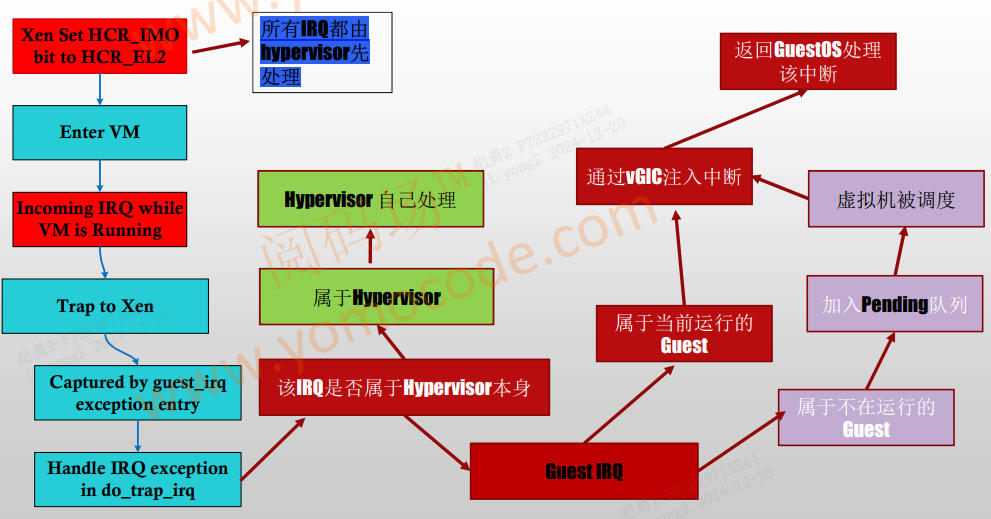

所有的中断都会由Hypervisor转发：

1. 如果IRQ属于虚拟机本身，则在虚拟机内部完成处理，否则；
2. 如果IRQ属于当前运行的Guest，则通过vGIC注入中断并返回GusetOS完成中断处理。否则；
3. 将IRQ加入到Pending队列，触发虚拟机调度并调度到目标Guest，在目标GuestOS中完成中断处理

---

总结

        就分析到这里吧，看不懂只能自己撸代码了。
