WKT Geometry

1 WKT

        Well-known text (WKT) 是一种文本标记语言，用来表示地图上的矢量几何对象。该格式由开放地理空间联盟Open Geospatial Consortium (OGC)制定。

2 Geometry object model

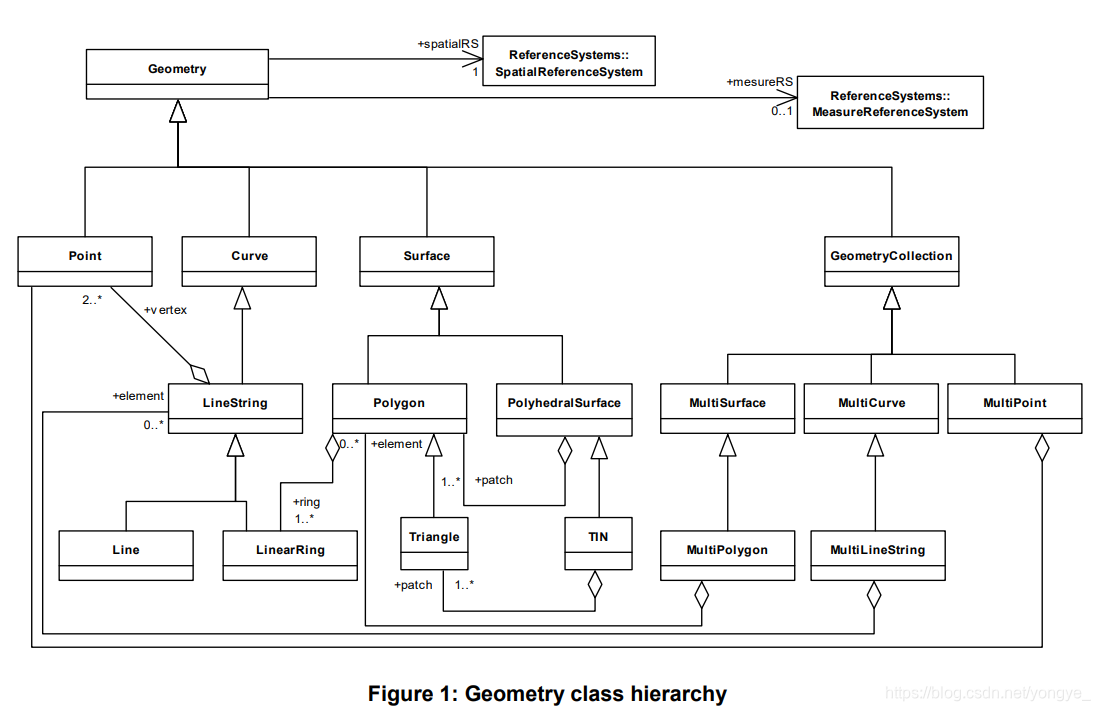

        WKT中的几何对象如图1所示，描述了简单要素几何的对象模型。基类Geometry有4个子类，包含Point，Curve，Surface和GeometryCollection。而且每个几何对象都有一个参考系统，Geometry与ReferenceSystem是关联关系，参考系统包括空间参考系统和线性参考系统。

2.1 Geometry

        Geometry在这个UML类图中是基类，并且它是一个不可实例化的抽象类。

2.2 Point

        Point继承Geometry。Point 是一个0维的几何对象，表示坐标空间中的单个位置。一个Point有一个x坐标值和一个y坐标值，如果带上参考系统，还可能有z坐标值以及m。x,y是必须有的，z和m为可空的。多个Point构成了MultiPoint。

2.3 Curve

        Curve与Geometry是继承关系。Curve是一个一维的几何对象，存储了一个系列的Point，它不可实例化。上图只定义了Curve的一个子类，LineString，它由一系列点通过线性插值的方式形成。并且，当这条曲线是封闭的时候，它就变成了一个环。

2.4 LineString Line LinearRing

        A LineString is a Curve with linear interpolation between Points. Each consecutive pair of Points defines a Line segment.

        Line 与 LinearRing 继承自LineString。一个Line是一个恰好有两个Point的LineString。而一个LinearRing是一个简单且封闭的LineString。多个LineString构成了MultiLineString。

 如上图4个LineString，其中c为LinearRing，d就不是，因为它不是simple。

2.5 Surface

        Surface是一个2维的集合对象，继承自Geometry。它是不可实例化的，它有两个可实例化的子类分别为Polygon和PolyhedralSurface。一个多边形Polygon是一个简单的平面的曲面Surface。一个多面体PolyhedralSurface是一个由很多多边形面片组成的简单的Surface。

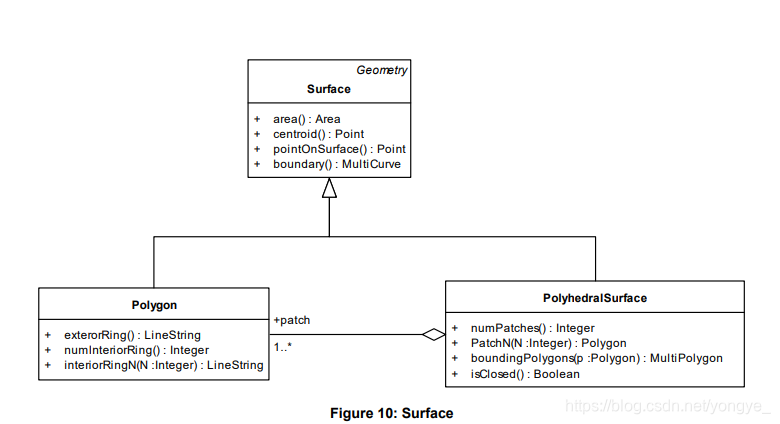

        如下图所示，Polygon与PolyhedralSurface继承自Surface，Polygon与Polyhedral是聚合关系，它是一种弱的“拥有关系”。

2.6 Polygon

         Polygon继承自Surface，它有一个子类三角形Triangle。它由多个LinearRing构成，是一个包含有内环的多边形。多个Polygon构成了MultiPolygon。

2.6 GeometryCollection

        一个几何集合对象GeometryCollection继承自Geometry，它由很多几何对象组成。在一个GeometryCollection中，所有的几何对象都应在同一个空间参考系统中。它有3个子类，MultiSurface，MultiCurve，MultiPoint。其中，MultiCurve与MultiSurface是作为抽象超类引入的，它们归纳了用于处理Curves和Surfaces的集合接口。

2.7 总结

        在上图1中，Geometry、Curve、Surface、MultiCurve、MultiSurface是不可实例化的，其余的都可实例化。

3 示例

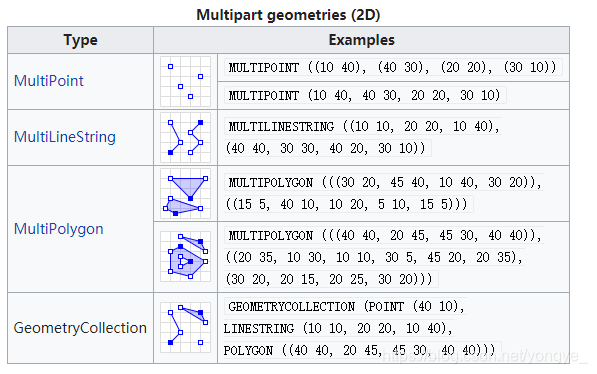

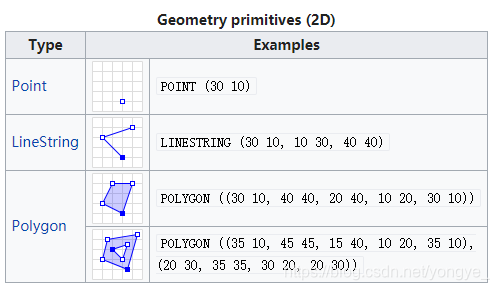

TRIANGLE((0 0 0,0 1 0,1 1 0,0 0 0))
TIN (((0 0 0, 0 0 1, 0 1 0, 0 0 0)), ((0 0 0, 0 1 0, 1 1 0, 0 0 0)))
POLYHEDRALSURFACE Z ( PATCHES
    ((0 0 0, 0 1 0, 1 1 0, 1 0 0, 0 0 0)),
    ((0 0 0, 0 1 0, 0 1 1, 0 0 1, 0 0 0)),
    ((0 0 0, 1 0 0, 1 0 1, 0 0 1, 0 0 0)),
    ((1 1 1, 1 0 1, 0 0 1, 0 1 1, 1 1 1)),
    ((1 1 1, 1 0 1, 1 0 0, 1 1 0, 1 1 1)),
    ((1 1 1, 1 1 0, 0 1 0, 0 1 1, 1 1 1))
  )
