Spark消息通信

二、Spark通信机制

2.1 Spark通信机制的重要概念

（1）RpcEndpoint：RPC端点，Spark将每个通信实体/集群节点（Client/Master/Worker等）都称之为一个Rpc端点，且都实现了RpcEndpoint接口，内部根据不同端点的需求，设计不同的消息和不同的业务处理，如果需要发送消息则调用Dispatcher中的相关方法；

（2）RpcEnv：RPC上下文环境，RpcEndpoint运行时依赖的上下文环境称之为RpcEnv，其管理RpcEndpoint需要的一些东西，如Dispatcher消息分发器，每个RpcEndpoint都对应着自己的一个RpcEnv；

（3）Dispatcher（存在于RpcEnv中）：消息分发器，用于发送消息或者从远程RpcEndpoint和本地接收消息，并将消息分发至对应的指令收件箱/发件箱。如果消息接收方是自己的话（即发往本地的消息或从远程RpcEndpoint接收到的消息），那就将消息存入本地RpcEndpoint的收件箱，如果消息接收者为远程RpcEndpoint，则将消息放入指定远程RpcEndpoint的发件箱，每个RpcEndpoint内部维护了一批远程RpcEndpoint的Outbox，表示本地RpcEndpoint需要与这些RpcEndpoint进行通信。Dispatcher类中的MessageLoop线程负责读取LinkedBlockingQueue中的RpcMessage消息，然后处理Inbox中的消息，由于是阻塞队列，当没有消息的时候自然阻塞，一旦有消息，就开始工作。Dispatcher的ThreadPool负责消费这些Message。也就是说某个RpcEndpoint需要发送消息或接收到消息时均先将消息发送到自己的Dispatcher消息分发器中，然后再由消息分区器来分配消息的处理方式，RpcEndpoint对应的Dispatcher中维护了一些远程RpcEndpoint的地址（以Outbox的形式）。

（4）Inbox：本地RpcEndpoint的消息收件箱，一个本地RpcEndpoint对应一个Inbox，Dispatcher每次向Inbox存入消息时，都将对应的EndpointData（内部维护该消息发往的本地端点的endpoint和endpointRef，以及本地端点对应的Inbox）加入到内部的Receiver Queue（阻塞队列）中，且在Dispatcher创建时会启动一个单独的线程轮询Receiver Queue队列查看有无消息，若有消息则进行消息消费。

（5）Outbox（存在于RpcEnv中）：消息发件箱，一个RpcEndpoint对应的RpcEnv对象中维护了一些远程RpcEndpoint地址及其Outbox的映射（即某个RpcEndpoint中维护了一些远程RpcEndpoint的地址和对应于该远程RpcEndpoint的发件箱，便于拿到远程RpcEndpoint的地址，发送消息给远程RpcEndpoint），当消息放入Outbox后，紧接着将消息通过远程RpcEndpoint（实际是调用该端点的ref引用）对应的TransportClient发送出去。消息放入发件箱以及发送过程是在同一个线程中进行的。即发件箱中的消息是通过远程RpcEndpoint对应的TransportClient发送给其它RpcEndpoint。

（6）TransportClient：Netty通信客户端，根据Outbox消息的receiver的地址信息，实例化相应远程端点的TransportClient，然后发送消息至远程TransportServer，每个RpcEndpoint也维护了一个其它远程RpcEndpoint的TransportClient集合。

（7）TransportServer：Netty通信服务端，一个RpcEndpoint对应一个TransportServer，接收到远程消息后调用自己的Dispatcher分发消息至本地endpoint的收件箱。

综上所述：一个RpcEndpoint内部主要维护了以下一些东西：

（1）依赖一个RpcEnv上下文执行环境；

（2）维护一个Inbox，接收本地发往本地的消息以及从远程RpcEndpoint接收到的消息；

（3）维护多个远程RpcEndpoint对应的Outbox集合，每个远程RpcEndpoint对应一个Outbox，本地往某个远程RpcEndpoint发消息时，先根据远程RpcEndpoint地址找到对应的Outbox，往那个Outbox添加消息；

（4）一个Dispatcher消息分发器；

（5）维护远程RpcEndpoint对应的TransportClient映射；

（6）维护本地的TransportServer用于接收远程RpcEndpoint发送过来的消息。

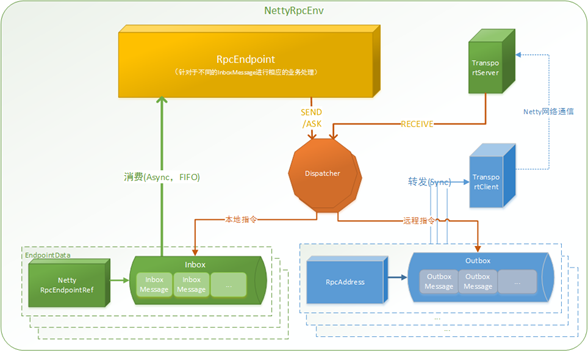

RpcEndpoint接收/发送消息的过程大致如下：

接收消息：每个RpcEndpoint对应的TransportServer负责接收其它RpcEndpoint发送过来的消息，然后将消息添加到本地RpcEndpoint中的Dispatcher中，Dispatcher再将消息添加到本地的Inbox收件箱，Inbox中会有一个阻塞队列用于存放接收到的消息，然后有一个线程会不断地轮询这个队列，拉取消息进行消息的消费；

发送消息：RpcEndpoint发送消息时，先将消息放到自己的Dispatcher中，然后Dispatcher根据消息发往的远程RpcEndpoint地址找到相应的Outbox发件箱（每个本地端点维护了一些远程端点的Outbox对象），然后将消息添加到指定的Outbox中，后续通过远程RpcEndpoint对应的TransportClient将对应Outbox发件箱中的消息发送出去。

2.2 Spark通信相关类解析

2.2.1 RpcEndpoint

在Spark中，RpcEndpoint是所有通信实体的抽象。RpcEndpoint是一个trait，其中定义了一些函数，这些函数都是在收到某个特定的消息后才会被触发，执行相应的逻辑（真正的执行逻辑是由具体实现类实现的，如Master），其中onStart、receive和onStop这三个方法的调用是有先后顺序的，RpcEndpoint中的方法如下：



rpcEnv：RpcEndpoint执行依赖的上下文环境；

receive：接收消息并处理；

receiveAndReply：接收消息处理后，并给消息发送者返回响应；

onError：发生异常时调用；

onConnected：当客户端（远程端点）与本地RpcEndpoint建立连接后调用；

onDisconnected：当客户端与本地RpcEndpoint失去连接后调用；

onNetworkError：当网络连接发生错误时调用；

onStart：RpcEndpoint启动时调用；

onStop：RpcEndpoint停止时调用。

RpcEndpoint中最重要的几个方法：onStart、receive、receiveAndReply以及onStop，这几个方法就是RpcEndpoint的生命周期。

RpcEndpoint的继承体系如下图：

由上图可知，Master和Worker等都是一个RpcEndpoint，ClientEndpoint是每个SparkApp的终端点——即Spark应用对应的RpcEndpoint，DriverEndpoint是Spark Driver的endpoint，HeartbeatReceiver是Executor发送心跳消息给Driver的Endpoint，CoarseGrainedExecutorBackend是Spark Executor的endpoint，用于执行Executor的相关操作。上述这些RpcEndpoint都继承自ThreadSafeRpcEndpoint，即均是线程安全的。

2.2.2 RpcEndpointRef

RpcEndpointRef是对RpcEndpoint的引用，本地RpcEndpoint要向远端的一个RpcEndpoint发送消息时，必须通过远程RpcEndpoint的引用 RpcEndpointRef才能往远程端点发送消息。RpcEndpointRef指定了ip和port，是一个类似spark://host:port这种的地址，RpcEndpointRef在Spark中只有一个子类，即NettyRpcEndpointRef，即无论是何种类型的RpcEndpoint，其ref引用都是NettyRpcEndpointRef对象，内部提供了一些方法用于发送消息，如下所示：



RpcEndpoint的地址在spark中表示为RpcAddress对象，该类只有两个字段：host和port

//每个RpcEndpoint均对应不同的port，所以一个RpcEndpoint的地址由host和port唯一确定
private[spark] case class RpcAddress(host: String, port: Int) {
  def hostPort: String = host + ":" + port
  def toSparkURL: String = "spark://" + hostPort
  override def toString: String = hostPort
}

其中的address返回该引用对应的真实RpcEndpoint的地址，name则返回对应真实RpcEndpoint的名称。此外该类还提供了ask和askSync方法，其中ask方法是异步的，返回一个Future对象用于获取响应，而askSync则是同步的，调用时会阻塞等待结果返回，而send()方法只管发送消息，不关心响应，endpointRef中的ask和send方法都是用于向远程RpcEndpoint发送消息的。

2.2.3 RpcEnv

RpcEnv是RpcEndpoint的运行环境，内部维护了RpcEndpoint运行所需的一系列东西，如Dispatcher消息分发器、Outbox发件箱等（每个远程端点都对应一个Outbox），内部结构如下图：



RpcEnv类有一个伴生对象RpcEnv，该伴生对象内提供了两个create方法用于创建RpcEnv对象，其实最终调用的都是第二个create方法，通过RpcEnvFactory工厂创建NettyRpcEnv对象。

RpcEnv类中提供了一些方法用于在Dispatch
