【youcans电力电子仿真 01】DC/DC变换电路

本章目录

第1章 DC/DC变换电路 2
1.1 DC/DC变换电路的类型 2
1.2 非隔离型直流变换电路 3
1.2.1 Buck变换电路 3
1.2.2 Boost变换电路 7
1.2.3 Buck-Boost变换电路 11
1.2.4 Cuk升降压变换电路 15
1.3 隔离型直流变换电路 20
1.3.1 正激变换电路 20
1.3.2 反激变换电路 24
1.3.3 推挽变换电路 29
1.3.4 半桥变换电路 33
1.3.5 全桥变换电路 33

## 1. DC/DC变换电路

DC/DC变换电路是开关电源电路的核心，也是光伏逆变器的核心。本章介绍DC/DC变换电路的基本类型和电路原理，运用Matlab/Simulink对常用的非隔离型、隔离型变换电路进行建模和仿真分析。

1.1 DC/DC变换电路的类型

DC/DC变换电路也称为直流变换器，其功能是进行直流电压或电流转换，将一种直流电源变换为另一种输出特性的直流电源。
按照是否需要电气隔离，DC/DC变换器可以分为非隔离型和隔离型两类。非隔离型变换器不带变压器，输入输出之间存在直接的电连接；隔离型变换器采用变压器实现输入输出之间的电隔离，也称为直-交-直电路。进一步地，按照电路拓扑结构的不同，非隔离型与隔离型DC/DC变换器还包括多种不同类型，如图1-1所示。

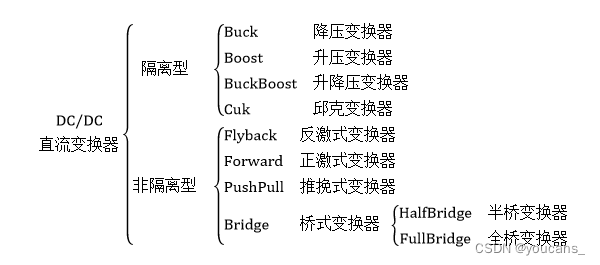

[图1-1 ] DC/DC变换器的类型

非隔离型DC/DC变换器是DC/DC变换器的基础。Buck和Boost电路是最基本的拓扑结构。由Buck变换器发展出单端正激变换器、桥式变换器和电压型推挽变换器，由Boost变换器发展出电流型推挽变换器，由Buck-Boost变换器发展出单端反激变换器。

在实际应用中，输入电压和输出/输入比是决定拓扑选择的一个重要因素。同时，拓扑选择还与输出功率、输出电压路数、输出电压调节范围等有关。

【本节完】
