C6678的NOR Flash中已经烧写了一个官方DEMO:High Performance DSP Utility Application (HUA),按照说明书上的指示来进行测试。
第一步:安装光盘中提供的USB_COM_Driver.exe,根据实际情况选择32或者64-bit ,除此之外还需要安装:hyper_terminal 和DHCP Server,hyper_terminal 可以显示开发板串口输出的信息,DHCP Server负责给开发板分配一个IP地址。
第二步:

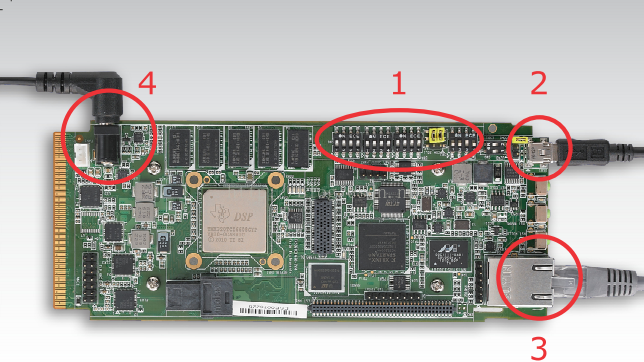

如图所示,将1号位置的boot开关拨到nor on image0模式:前面16个开关如下图,
最后两个开关为:on on (开关向上为on,向下为off)。2号位置连接PC USB口,用来传输串口信息。3号位置连接PC网口,需要将对应的网卡适配器改为自动获取IP地址。4号位置接电源。

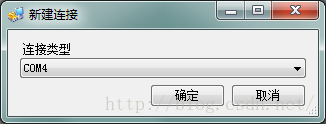

第三步:给卡板上电,打开PC上的DHCP Server 和 hyper_terminal ,在hyper_terminal 中新建连接,如下图,选择COM4,默认确定。

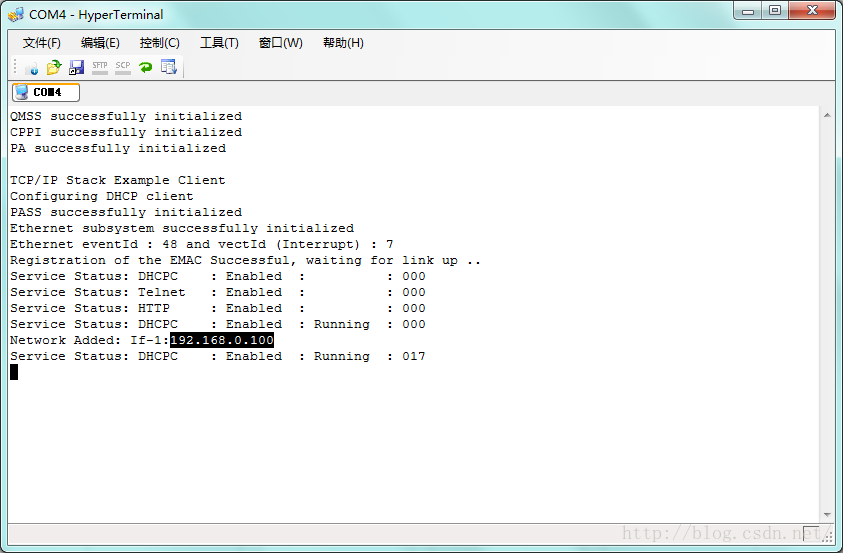

hyper_terminal 将会显示如下串口输出的信息,如果没有可以按下卡板的Full Reset按钮复位下。
第四步:将上一步中卡板输出的IP地址(图中黑色部分),输入到PC的浏览器中访问,即可打开DSP中加载的网页内容。至此demo测试成功。这个demo是用来测试EVM各个模块功能的,包括网口、LED等|、8个核心等。
PS:此demo是卡板邮寄来时就烧写好的,如果安装好了mcsdk,这个demo源码位于 mcsdk\demos\hua 目录下。
如果不想使用DHCP的动态IP方式,可以将最后两个开关拨到OFF,然后修改PC的网卡IP为:192.168.2.101 子网掩码:255.255.255.0 网关:192.168.2.1 然后在浏览器访问 192.168.2.100 即可。

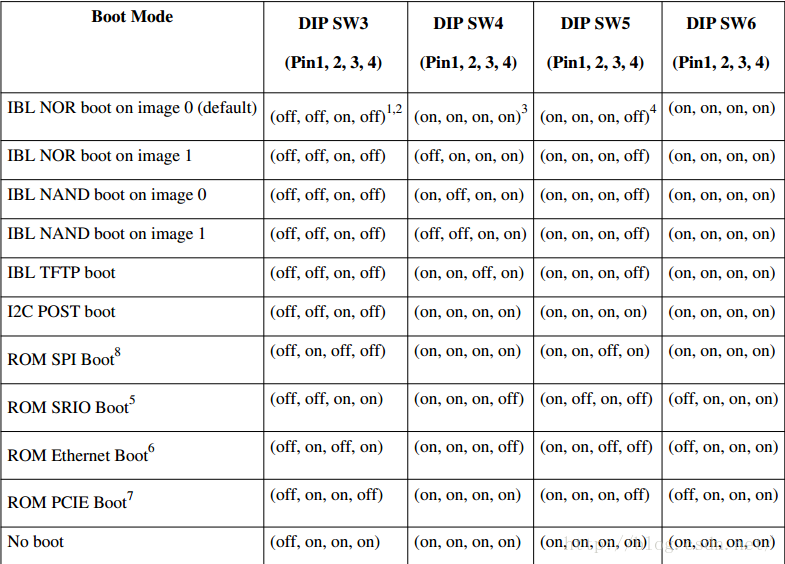

下面附上Boot开关各种组合:
最后两个开关全ON是:DHCP,全OFF是:Static IP
