本文介绍了如何在STM32中使用HAL库进行ADC的校准，包括Vdd校准、连续扫描模式配置、开启DMA传输，并展示了实时数据处理和打印的过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

系列文章目录

【STM32】HAL库新建MDK工程

【STM32】HAL库串口轮询发送

【STM32】HAL库 ADC多通道DMA

文章目录

系列文章目录
前言
一、STM32CubeMX设置
二、代码

前言

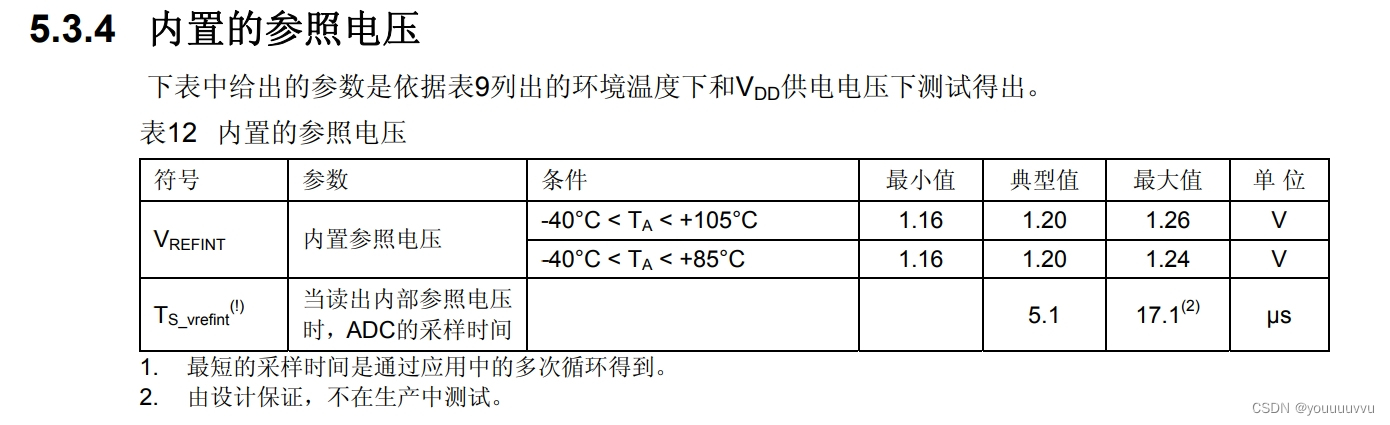

校准Vdd，从而校准其他ADC

一、STM32CubeMX设置

在这里插入图片描述

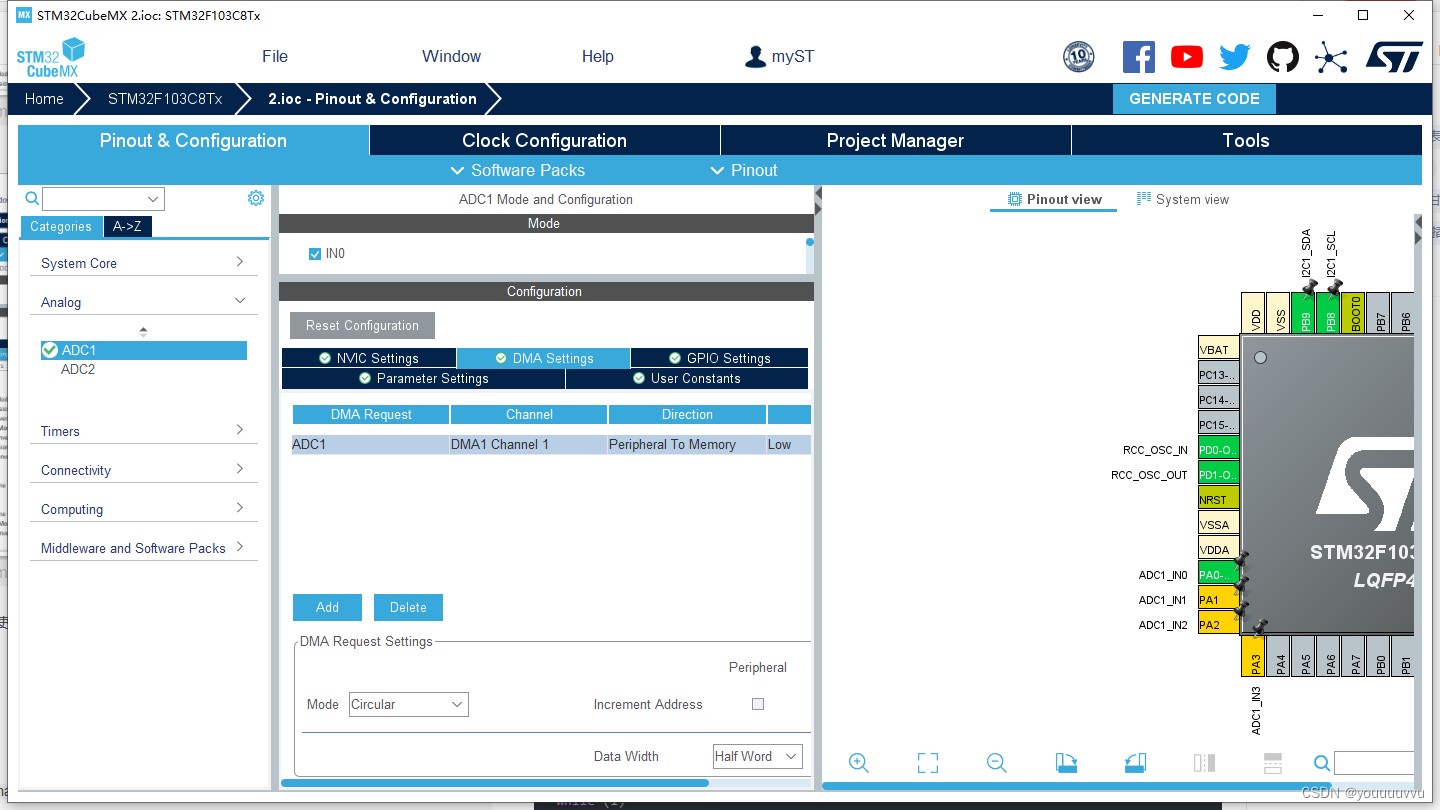

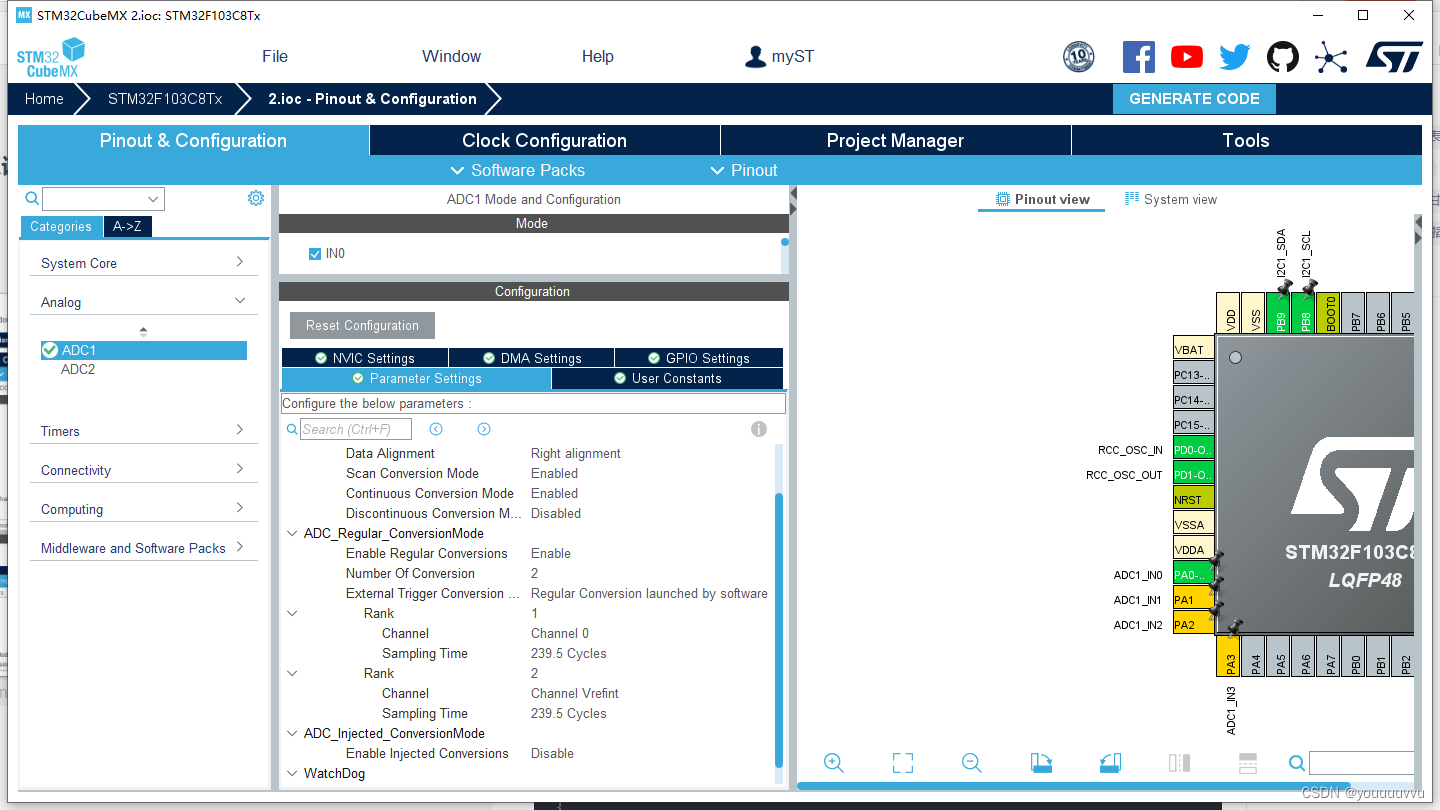

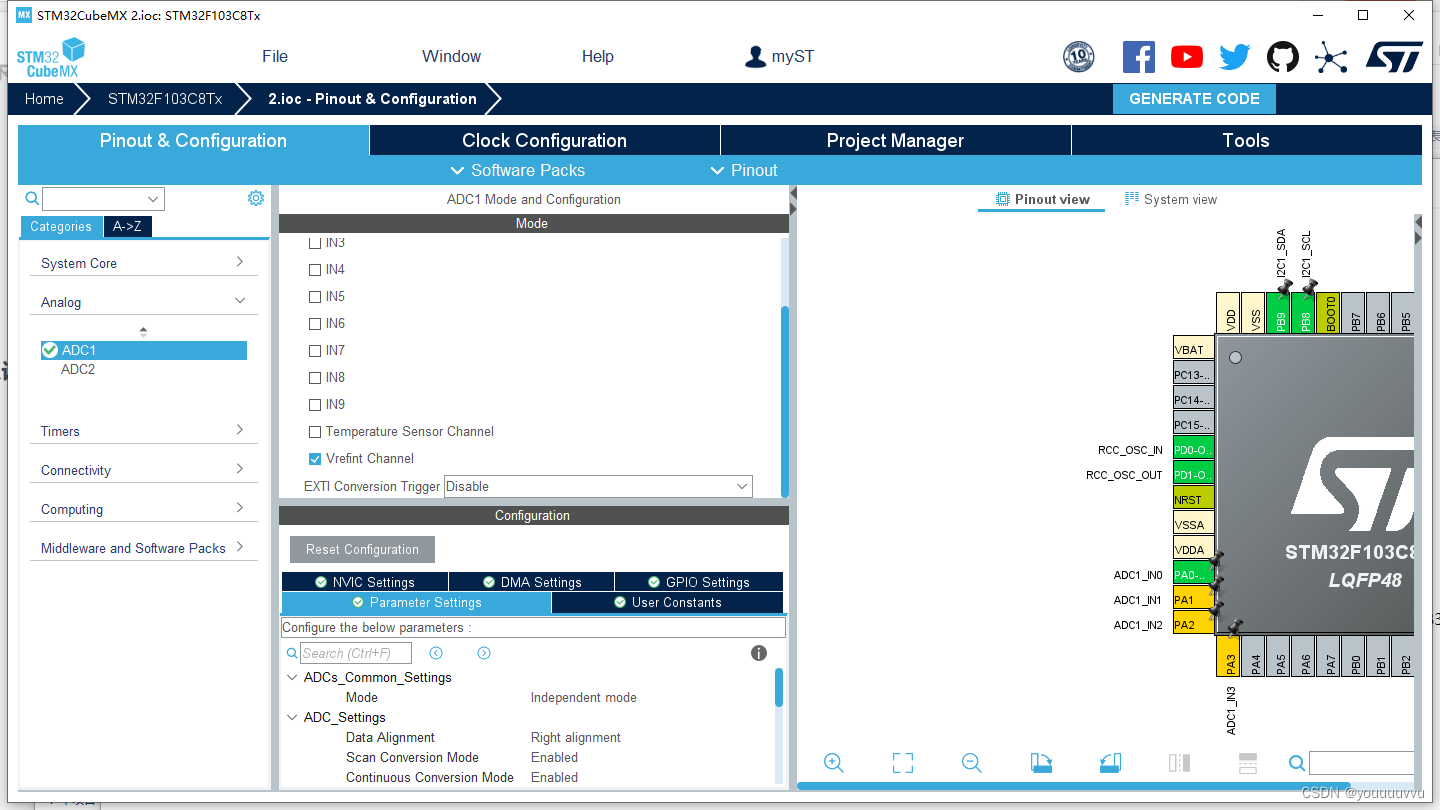

开启ADC1的通道1和通道17，使用连续扫描模式，开启DMA

二、代码

在这里插入图片描述

VDD = (1.2/Vrefint_ad)*FULL_SCALE
FULL_SCALE为满量程ADC的值4095
Vrefint_ad为校准读到的AD值

校准后的电压为
Vr = ADValue*VDD/FULL_SCALE;
ADValue为该通道读到的AD值

	HAL_ADCEx_Calibration_Start(&hadc1);
	HAL_ADC_Start_DMA(&hadc1,(uint32_t *)ADValue,2);

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
		Vunr = (float)ADValue[0] / 4095 * 3.3;
		Vdd = 1.2 * 4095 /(float)ADValue[1];
		Vr = (float)ADValue[0] / 4095 * Vdd;
		printf("ADValue:%d\r\n",ADValue[0]);
		printf("Vunr   :%.3f\r\n",Vunr);
		printf("Vdd    :%.3f\r\n",Vdd);
		printf("Vr     :%.3f\r\n",Vr);
		HAL_Delay(100);
  }```
