Linux内存描述符mm_struct实例详解（含图文说明）

转自：https://www.jb51.net/article/123056.htm

Linux对于内存的管理涉及到非常多的方面，这篇文章首先从对进程虚拟地址空间的管理说起。(所依据的代码是2.6.32.60）

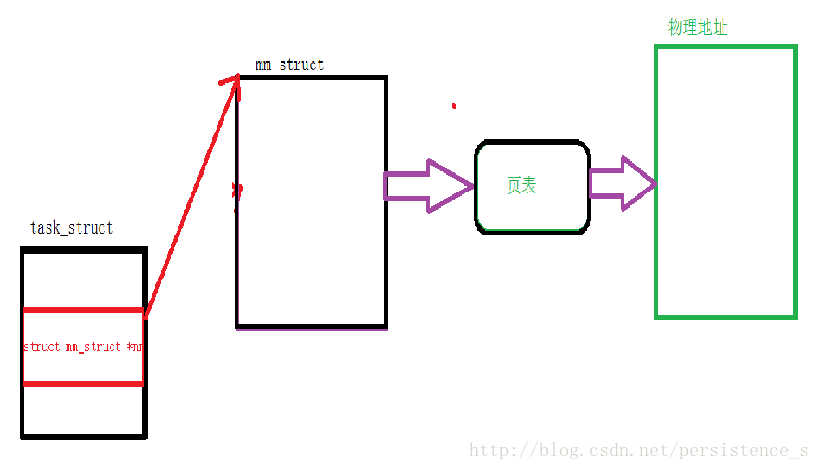

无论是内核线程还是用户进程，对于内核来说，无非都是task_struct这个数据结构的一个实例而已，task_struct被称为进程描述符（process descriptor),因为它记录了这个进程所有的context。其中有一个被称为'内存描述符‘（memory descriptor)的数据结构mm_struct，抽象并描述了Linux视角下管理进程地址空间的所有信息。

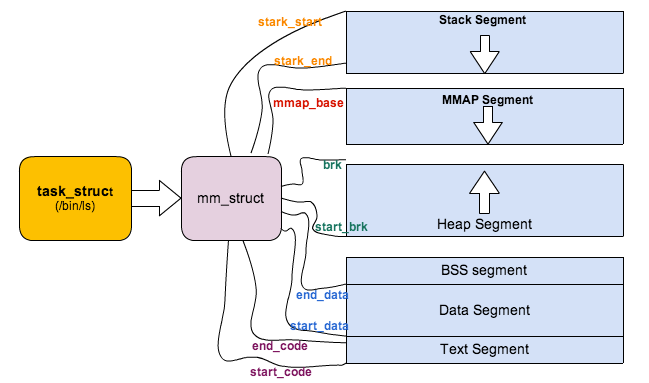

mm_struct定义在include/linux/mm_types.h中，其中的域抽象了进程的地址空间，如下图所示：

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91

struct mm_struct {   struct vm_area_struct * mmap;  //指向虚拟区间(VMA)的链表   struct rb_root mm_rb;      //指向线性区对象红黑树的根   struct vm_area_struct * mmap_cache;   //指向最近找到的虚拟区间   unsigned long(*get_unmapped_area) (struct file *filp,   unsigned long addr, unsigned long len,   unsigned long pgoff, unsigned long flags);//在进程地址空间中搜索有效线性地址区   unsigned long(*get_unmapped_exec_area) (struct file *filp,     unsigned long addr, unsigned long len,     unsigned long pgoff, unsigned long flags);   void(*unmap_area) (struct mm_struct *mm, unsigned long addr);//释放线性地址区间时调用的方法   unsigned long mmap_base;        /* base of mmap area */   unsigned long task_size;        /* size of task vm space */   unsigned long cached_hole_size;   unsigned long free_area_cache;     //内核从这个地址开始搜索进程地址空间中线性地址的空闲区域   pgd_t * pgd;              //指向页全局目录   atomic_t mm_users;           //次使用计数器，使用这块空间的个数    atomic_t mm_count;           //主使用计数器   int map_count;             //线性的个数   struct rw_semaphore mmap_sem;      //线性区的读/写信号量   spinlock_t page_table_lock;       //线性区的自旋锁和页表的自旋锁   struct list_head mmlist;       //指向内存描述符链表中的相邻元素   /* Special counters, in some configurations protected by the   * page_table_lock, in other configurations by being atomic.   */   mm_counter_t _file_rss; //mm_counter_t代表的类型实际是typedef atomic_long_t   mm_counter_t _anon_rss;   mm_counter_t _swap_usage;   unsigned long hiwater_rss;  //进程所拥有的最大页框数   unsigned long hiwater_vm;   //进程线性区中最大页数   unsigned long total_vm, locked_vm, shared_vm, exec_vm;   //total_vm 进程地址空间的大小(页数）   //locked_vm 锁住而不能换出的页的个数   //shared_vm 共享文件内存映射中的页数   unsigned long stack_vm, reserved_vm, def_flags, nr_ptes;   //stack_vm 用户堆栈中的页数   //reserved_vm 在保留区中的页数或者在特殊线性区中的页数   //def_flags 线性区默认的访问标志   //nr_ptes 进程的页表数   unsigned long start_code, end_code, start_data, end_data;   //start_code 可执行代码的起始地址   //end_code 可执行代码的最后地址   //start_data已初始化数据的起始地址   // end_data已初始化数据的最后地址   unsigned long start_brk, brk, start_stack;   //start_stack堆的起始位置   //brk堆的当前的最后地址   //用户堆栈的起始地址   unsigned long arg_start, arg_end, env_start, env_end;   //arg_start 命令行参数的起始地址   //arg_end命令行参数的起始地址   //env_start环境变量的起始地址   //env_end环境变量的最后地址   unsigned long saved_auxv[AT_VECTOR_SIZE]; /* for /proc/PID/auxv */   struct linux_binfmt *binfmt;   cpumask_t cpu_vm_mask; //用于惰性TLB交换的位掩码   /* Architecture-specific MM context */   mm_context_t context; //指向有关特定结构体系信息的表   unsigned int faultstamp;   unsigned int token_priority;   unsigned int last_interval;   unsigned long flags; /* Must use atomic bitops to access the bits */   struct core_state *core_state; /* coredumping support */ #ifdef CONFIG_AIO   spinlock_t       ioctx_lock; //用于保护异步I/O上下文链表的锁   struct hlist_head    ioctx_list;//异步I/O上下文 #endif #ifdef CONFIG_MM_OWNER   struct task_struct *owner; #endif #ifdef CONFIG_PROC_FS   unsigned long num_exe_file_vmas; #endif #ifdef CONFIG_MMU_NOTIFIER   struct mmu_notifier_mm *mmu_notifier_mm; #endif #ifdef CONFIG_TRANSPARENT_HUGEPAGE   pgtable_t pmd_huge_pte; /* protected by page_table_lock */ #endif #ifdef __GENKSYMS__   unsigned long rh_reserved[2]; #else   //有多少任务分享这个mm OOM_DISABLE   union {     unsigned long rh_reserved_aux;     atomic_t oom_disable_count;   };   /* base of lib map area (ASCII armour) */   unsigned long shlib_base; #endif };
