ESXi直通核显

常见的ESXi直通显卡都是直通独立显卡给Linux，macOS或者Windows，这样接上显示器，直通USB键鼠以后使用体验和物理机相差就很小了。也不需要通过VMware Remote Console或者VNC，RDP等形式远程访问了。

我们买的工控机或者NUC，Mac Mini等用来玩ESXi的设备往往都是有核显的，在ESXi中核显除了在开机自检过程中被ESXi获取一次控制权或者用户需要连上显示器查看ESXi的DCUI界面(熟悉的ESXi黄色背景后台)之外，显卡并不会作为硬件设备被ESXi虚拟化后提供给虚拟机使用。(ESXi目前被官方支持的显卡虚拟化只支持Nvidia Grid，也就是说跟消费者级别显卡无缘)。

为了让仅有的核显发挥余热，我们就可以尝试把它直通给虚拟机，做硬解使用。(目前测试发现ESXi下直通的核显无法外接显示器使用。)

尝试的步骤如下：

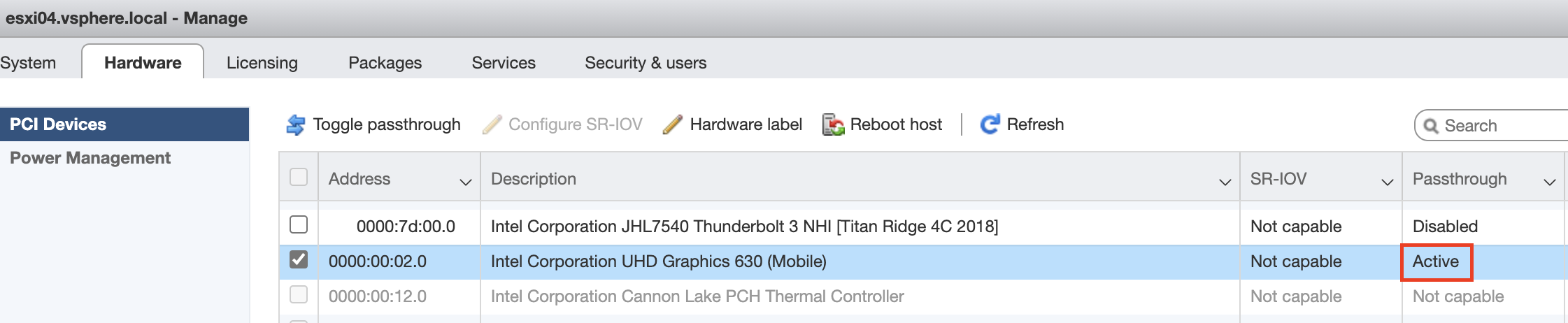

1. 在Hardware->PCI Devices中，选中核显，点击Toggle passthrough，如果提示重启请重启ESXi。如图，我的是UHD 630.

直通核显

2. 在将设备添加到虚拟机之前，设置好虚拟机的远程访问，如Windows的RDP，macOS的Screen Sharing或者Linux的VNC，防止直通核显后VMware Remote Console访问有问题。

我以虚拟的macOS举例，所以打开macOS中的Screen Sharing，配置好可以访问的用户，记住地址。

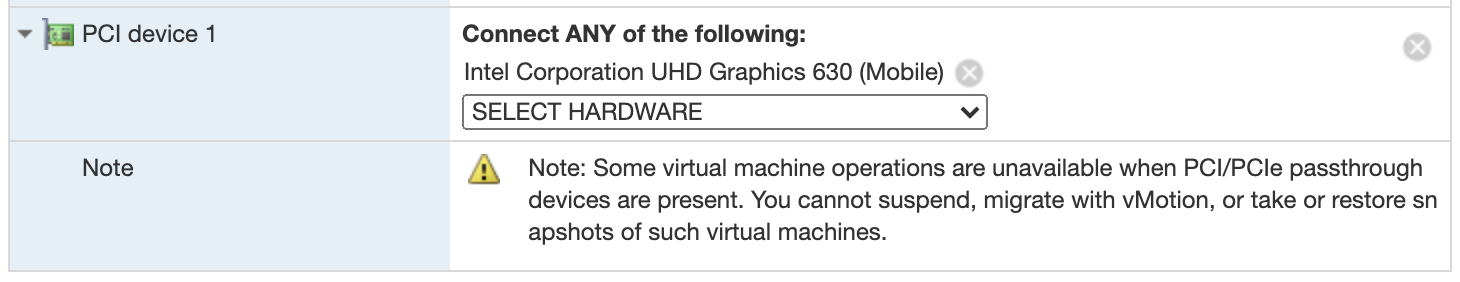

3. 编辑虚拟机，添加PCI设备，或动态PCI设备。选择该核显，然后预留所有内存，保存设置。

添加PCI device

4. SSH访问ESXi，运行esxcli system settings kernel set -s vga -v FALSE(当不需要直通核显时记得改回来，把FALSE改成TRUE执行一下)，让ESXi启动时不去获取显卡控制权，然后重启ESXi。

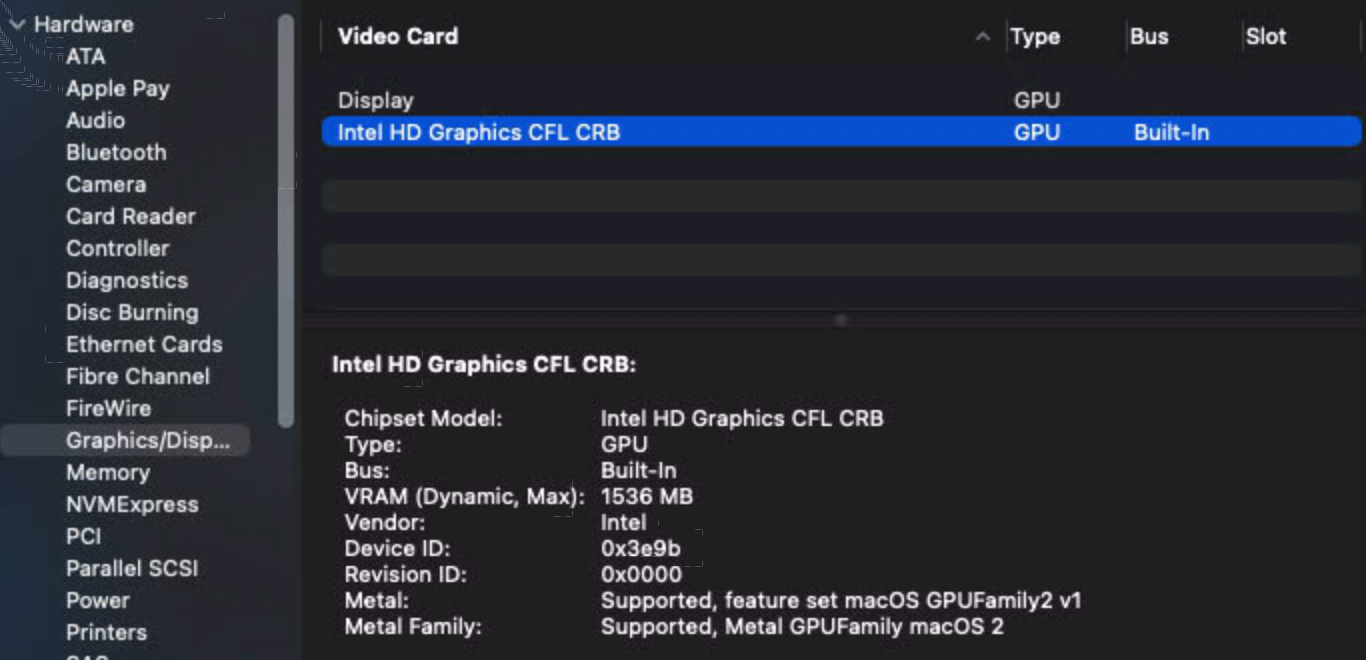

5. 重启ESXi之后，启动macOS虚拟机。然后通过Screen Sharing去远程访问它。登陆进去以后，查看System Report中的Graphics，应该如图一样可以同时看到虚拟显卡和直通的核显。

系统中可以看到直通的核显

Tips: 如上设置后，DCUI界面不能直接访问了，可以通过如下操作借用SSH访问：

1)SSH连接ESXi

2)输入TERM=xterm。(mac的终端需要，windows下的Putty等不需要)

3)输入dcui

这时就看到熟悉的DCUI界面了，如果想退出可以在shell中Ctrl+C结束dcui。
