Auto Layout 进阶

引言:

Auto Layout是iOS6发布后引入的一个全新的布局特性,其目的是弥补以往autoresizing在布局方面的不足之处,
以及未来面对更多尺寸适配时界面布局可以更好的适应.
要完全掌握Auto Layout是一件非常消耗精力的事情,需要大量的实践,并且在根本上面,理解其如何使用,
如果要全面的介绍Auto Layout和使用场景估计几篇博文都介绍不完,
本文希望能将使用Auto Layout的重点和技巧以及注意事项,进行一个介绍.成为学习Auto Layout的一个导航文章.



参考资料:

1:iOS7.0 Xcode5 Auto Layout 备忘录

http://www.cnblogs.com/thefeelingofsimple/p/3316300.html

2:iOS 6 Auto Layout NSLayoutConstraint 界面布局

http://www.devdiv.com/iOS_6_Auto_Layout_NSLayoutConstraint_%E7%95%8C%E9%9D%A2%E5%B8%83%E5%B1%80-weblog-227936-13173.html

3:iOS 6 新特性 Auto Layout

http://www.cocoachina.com/bbs/read.php?tid=116558

4:WWDC 2012 Session笔记——202, 228, 232 AutoLayout(自动布局)入门

http://onevcat.com/2012/09/autoayout/

5:iOS 6 自动布局 入门-1

http://www.raywenderlich.com/zh-hans/22873/ios-6-%E8%87%AA%E5%8A%A8%E5%B8%83%E5%B1%80-%E5%85%A5%E9%97%A8%EF%BC%8D1

6:先进的自动布局工具箱

http://answerhuang.duapp.com/index.php/2013/10/11/%E5%85%88%E8%BF%9B%E7%9A%84%E8%87%AA%E5%8A%A8%E5%B8%83%E5%B1%80%E5%B7%A5%E5%85%B7%E7%AE%B1/

7:AutoLayout 相关概念介绍和动画demo

http://studentdeng.github.io/blog/2014/06/13/auto-layout/

8:iOS中AutoLayer自动布局流程及相关方法

http://my.oschina.net/w11h22j33/blog/208574




使用:


1:理解概念

Auto Layout中文翻译过来意思是自动布局,通过内定的Constraint(约束)和各项条件来计算出合理的布局.而这个合理的布局,符合我们的的预期和意图.

将我们想象中的结果展现出来.Constraint的设定非常灵活,实现一种布局的方法可以通过多Constraint套来完成.

以下几点是我们在开始使用之前必须弄清楚的事情:

1:我们要抛弃以往旧的布局方式不再去关注View的Frame,Center,和autoresizing. 因为这些坐标和大小的定位都可以通过来Auto Layout完成.

2:理解每一种Constraint的含义,否则,当你去看别人的实现的Constraint时,就会有种看天书的感觉.

3:按意图设计,一切按我们理想中的效果去布局,只要约束设定的合理,就一定能够完成目标布局.


2:开始使用

先从Interface Builder开始吧. 打开某个Xib或者StoryBoard,
在右侧Show in file inspector里面找到Ues Autolayout,将其勾选.如下图:


自此,Autolayout便启用成功,autoresizingMask被废弃.其所有以往的功能和特性都被Autolayout取代.


现在我们定位控件位置的方式,不再像以前一样,计算好每一个控件具体的位置,x是多少,y是多少.
而是思考,这个控件离左边是相隔多少距离,或者离顶部或底部相隔多少距离.
而有些规则性的事情还是类似的,比如我们定位一个控制的位置,一定要有x,y两个坐标点同时有值,少一个都不能正常显示.
同样Autolayout在创建约束时也一样,在思考完离顶部距离以后,还需要思考离顶部距离,否则控件的显示位置一样无法正常显示.
换言之,要让Autolayout计算出合理的位置,需要保证水平距离和垂直距离同时存在. 否则IDE,都会给出警告,提示这样的布局Ambiguous Layout(模凌两可)


接下来,让我们来熟悉一下Interface Builder提供哪些实现Autolayout的功能:

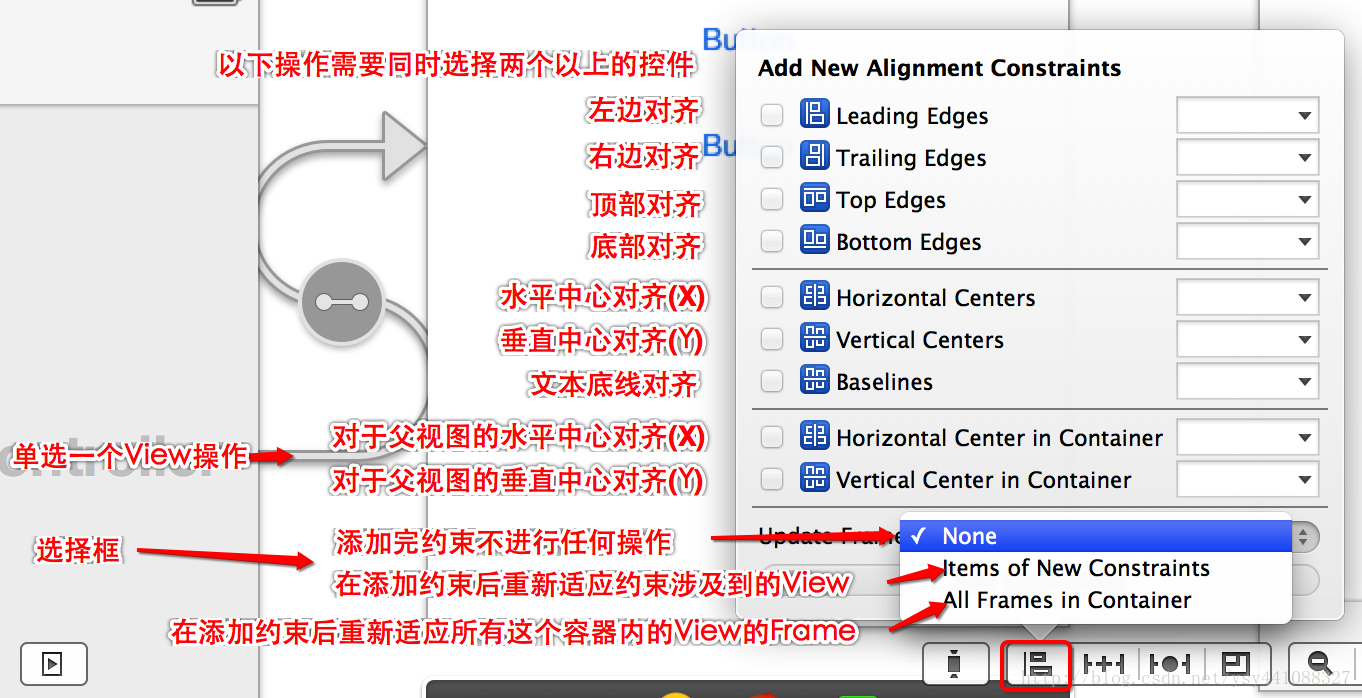

观察一下界面预览右下角,有一排如下图这样的按钮:

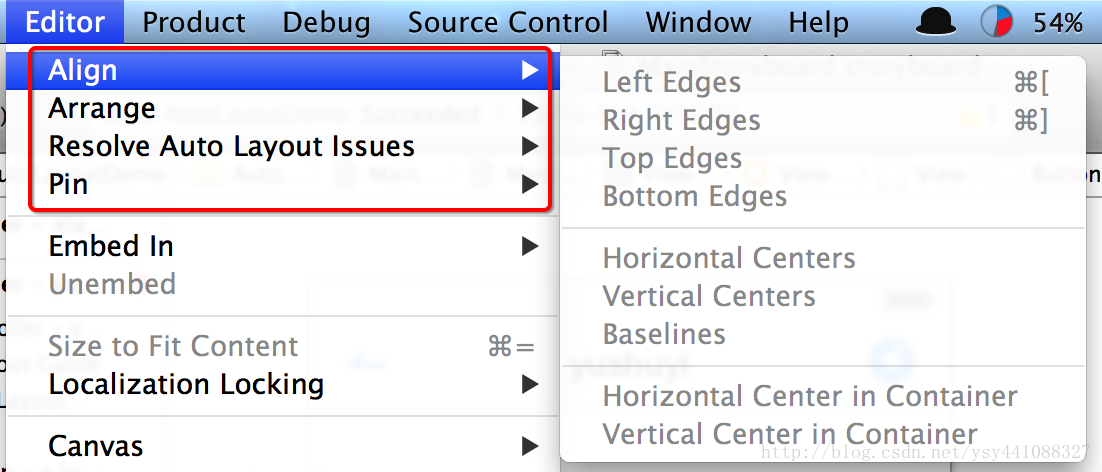

这些是Interface Builder用来创建Constraint的主要方式,同时,我们也可以在Xcode的菜单栏中找到这些功能,如下图:

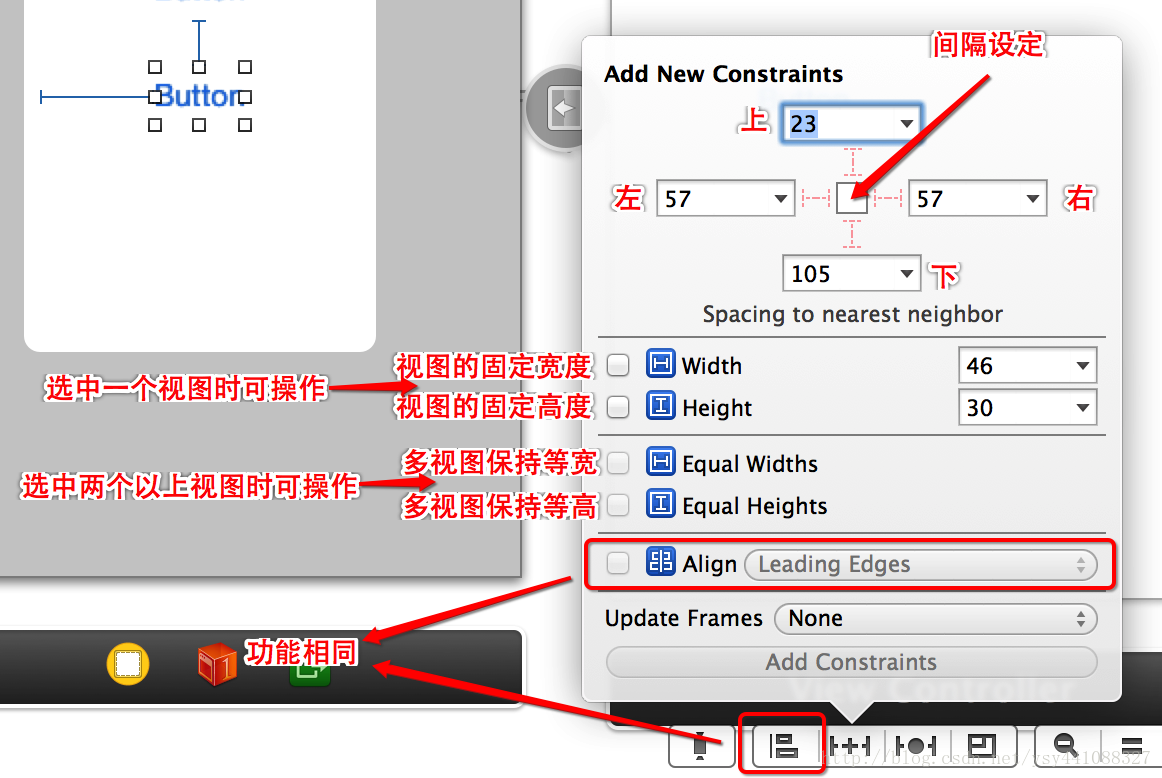

这些功能分别如下图中描述的那样:




如果是从代码层面开始使用Autolayout,需要对使用的ViewtranslatesAutoresizingMaskIntoConstraints的属性设置为NO.
即可开始通过代码添加Constraint,否则View还是会按照以往的autoresizingMask进行计算.
而在Interface Builder中勾选了Ues Autolayout,IB生成的控件的translatesAutoresizingMaskIntoConstraints属性都会被默认设置NO.





3:从旧的IB布局中转换成Auto layout



4:熟练使用Interface Builder



5:通过代码来构建自动布局

代码创建的约束有两种方式:

1:常规约束,写法非常冗长,但能实现所有的约束方式以及非常特殊的约束方式,代码如下:

//实例化Button
button1 = [[UIButton alloc] initWithFrame:(CGRectZero)];//这里不再需要去刻意指定x.y等坐标.
[button1 setTitle:@"yushuyi" forState:UIControlStateNormal];
[button1 setBackgroundColor:[UIColor redColor]];
[button1 sizeToFit];
[button1 setTranslatesAutoresizingMaskIntoConstraints:NO];//将使用AutoLayout的方式来布局
[self.view addSubview:button1];


//创建了一个水平居中父视图的约束
NSLayoutConstraint *constraint = [
                                  NSLayoutConstraint
                                  constraintWithItem:button1
                                  attribute:NSLayoutAttributeCenterX
                                  relatedBy:NSLayoutRelationEqual
                                  toItem:self.view
                                  attribute:NSLayoutAttributeCenterX
                                  multiplier:1.0f
                                  constant:00.0f
                                  ];

[self.view addConstraint:constraint];//将约束添加到对应的父视图中

//继续创建了一个位于父视图底部相隔20距离的约束
constraint = [
              NSLayoutConstraint
              constraintWithItem:button1
              attribute:NSLayoutAttributeBottom
              relatedBy:NSLayoutRelationEqual
              toItem:self.view
              attribute:NSLayoutAttributeBottom
              multiplier:1.0f
              constant:-20.0f
              ];

[self.view addConstraint:constraint];
值得注意的是,添加约束之前一定要将子视图优先addSubview到父视图中,否则在添加约束时会产生编译器警告.
而我们在理解的时候,可以通过这种方式来理解.

item1.attribute = multiplier ⨉ item2.attribute + constant


2:可视化格式语言约束

所谓可视化格式语言约束,是一种很直观的理解方式,当然,前提是你已经熟练理解这套语言的规则.

通过可视化语言可以一次性创建多个约束. 这对于第一次方式来说,是相当方面和容易理解的.但可视化语言不是所有约束都能满足.

我们可以用正则表达式的学习方式来学习这项可视化格式语言.举例代码如下:

//创建需要参与约束规则的对象字典 <span style="font-family:Arial,Helvetica,sans-serif">表示这三个Button将参与Autolayout的约束处理</span>
NSDictionary *viewsDic = NSDictionaryOfVariableBindings(deleteButton,cancelButton,nextButton);

NSArray *constraints = nil;
constraints = [NSLayoutConstraint constraintsWithVisualFormat:
  @"H:|-25-[deleteButton(==cancelButton@700)]-(>=8)-[cancelButton(140)]-[nextButton(nextButtonWidth)]-rectY-|"//水平 可视化格式语言
               options:NSLayoutFormatAlignAllTop //对齐功能
               metrics:@{@"rectY":@5,@"nextButtonWidth":@30}//指标参数
               views:viewsDic];//参与约束的对象字典
[self.view addConstraints:constraints];

constraints = [NSLayoutConstraint constraintsWithVisualFormat:
               @"V:[nextButton]-|" //垂直 可视化格式语言
               options:0 //无条件
               metrics:nil//不带指标参数
                 views:viewsDic];//参与约束的对象字典

[self.view addConstraints:constraints];

//    [deleteButton setContentHuggingPriority:249 forAxis:UILayoutConstraintAxisHorizontal];

这简单的十行代码,如果你没有学习过Autolayout也会看出一些猫腻,似乎看懂了.但又似懂非懂.接下来就详细解释一下

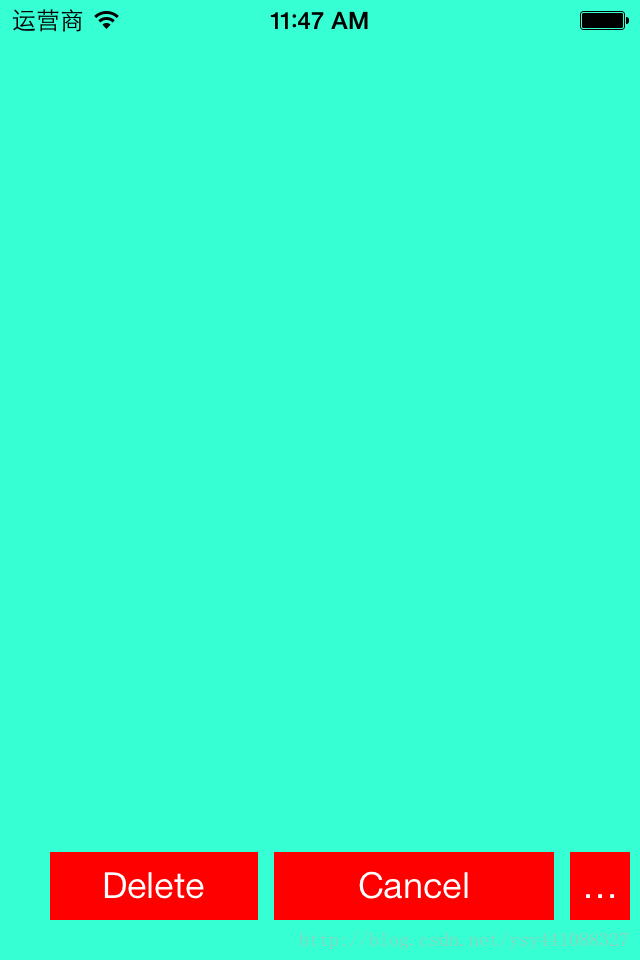

在解释之前,先看看上面这些代码执行后的效果,竖屏如下图:


横屏:


三个按钮位于视图的底部,有大有小,中间有间隔.



3:通过第三方Auto Layout的增强类别包,来实现约束的创建

https://github.com/smileyborg/UIView-AutoLayout

UIView-AutoLayout的出现如作者所说,其实现思路来源于Interface Builder. 所以在其API命名方面可以找到很多Interface Builder的影子,

博主极力推荐这个类库,通过它来创建约束是一件非常愉快的事情,思路清晰,当有个前提是,你已经理解了Auto Layout各项规则.



constraintsAffectingLayoutForAxis //约束检查 为什么这个View 这样显示


systemLayoutSizeFittingSize

http://stackoverflow.com/questions/19352882/tableviewheightforrowatindexpath-incorrect-reporting-content-view-size-with-au


6:调试:

看懂IB给出的警告:


通过代码来检测 模凌两可的布局:



7:Autolayout 特例场景:


8:Autolayout 布局流程:



总结:
