使用DeepSeek编写信捷 PLC 程序教程

使用DeepSeek编写信捷 PLC 程序教程





一、准备工作



1. 安装信捷 PLC 编程软件：确保已经在电脑上正确安装了信捷 PLC 编程工具软件，如信捷 PLC 编程工程软件。
2. 了解编程需求：明确具体的 PLC 编程功能需求，以本次为例，需求为 ：

     “使用信捷 XD 系列 PLC，当 X0、X1 和 X2 三个输入都为 1 时，将输出点位 M101 输出 1，否则不输出”。

1. 给大模型的指令要点：一定要要求 AI 采用指令模式编程，因为他是文本生成 AI，梯形图不好表达。在信捷编程环境里把指令程序粘贴进去后，后面再切换回梯形图模式查看。

二、与Deepseek交互获取程序



1. 打开交互界面：打开与deepseek的交互界面（如网页版或应用程序）。
2. 输入编程需求指令：在输入框中准确输入 “我们使用的信捷 XD 系列 plc，帮我写一个 plc 程序实现以下功能：当 X0、X1 和 X2 三个输入都为 1 时，将输出点位 M101 输出 1，否则不输出。请使用信捷的指令编程”。

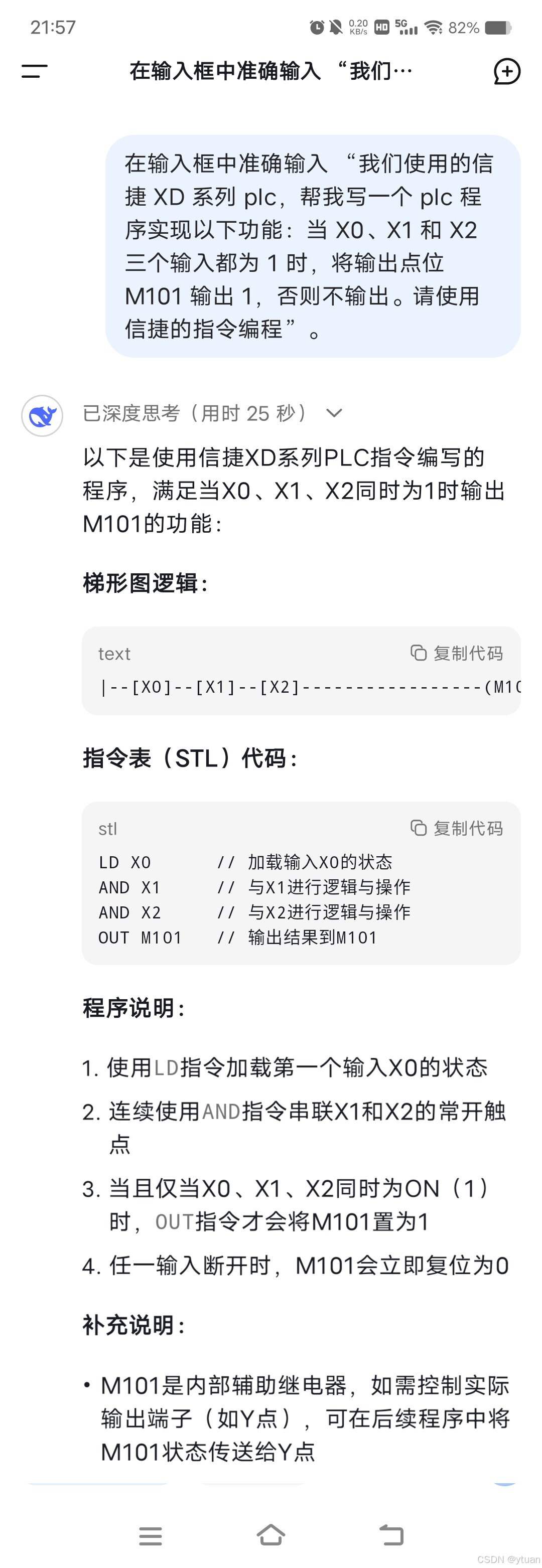

3. 获取程序：等待deepseek生成并返回符合要求的信捷 PLC 指令程序。
4. 复制程序：点击复制按钮（通常在代码框的右上角），将生成的指令程序复制到剪贴板。



三、在信捷编程软件中粘贴程序



1. 打开编程软件：启动信捷 PLC 编程工程软件。
2. 创建或打开项目：可以选择新建一个 PLC 项目，或者打开一个已有的相关项目。

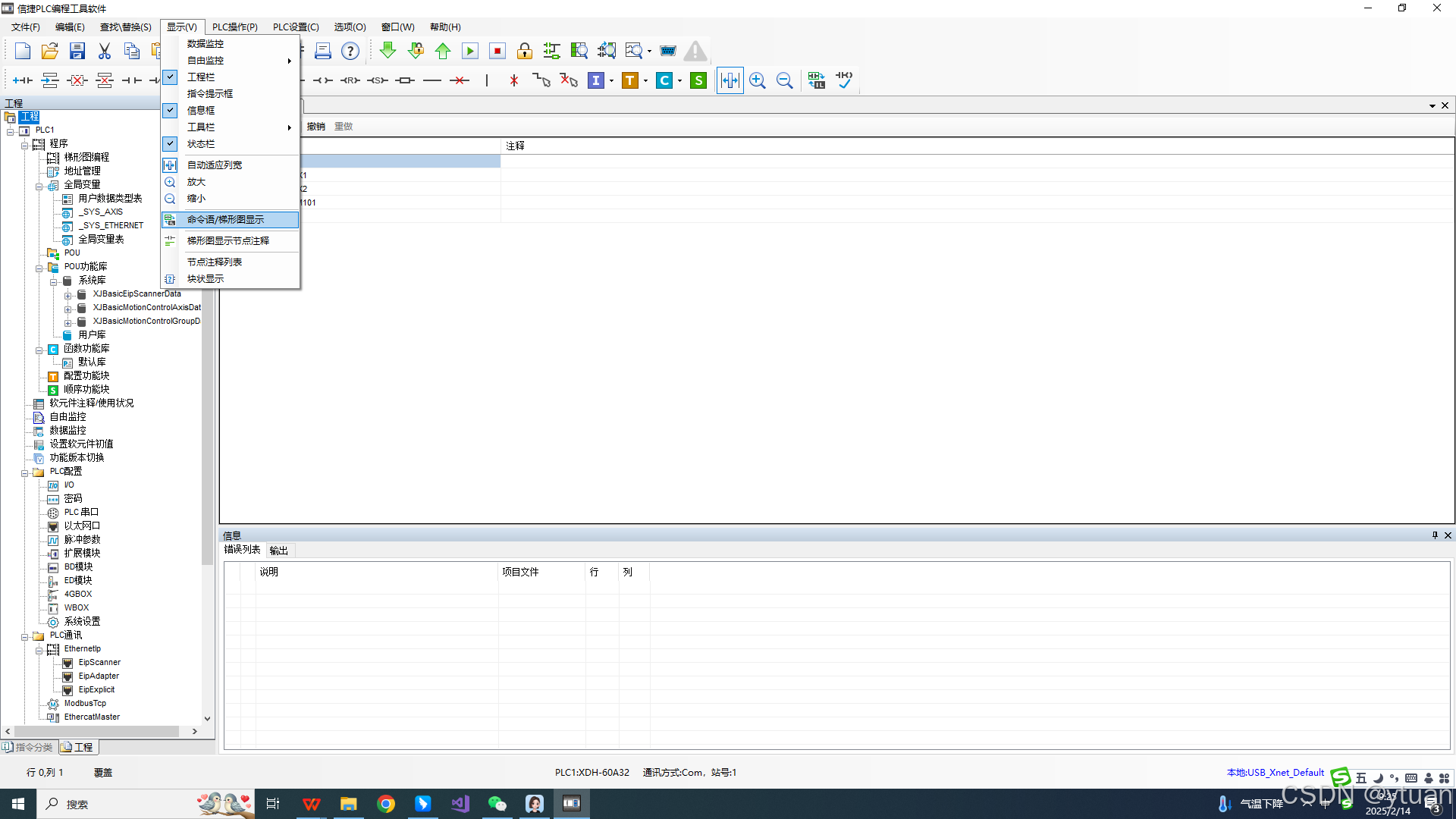

3. 切换到指令模式：在软件的菜单栏中找到 “显示” 选项，点击下拉菜单中的 “命令语 / 梯形图显示”，确保当前处于指令显示模式（即指令编辑状态）。

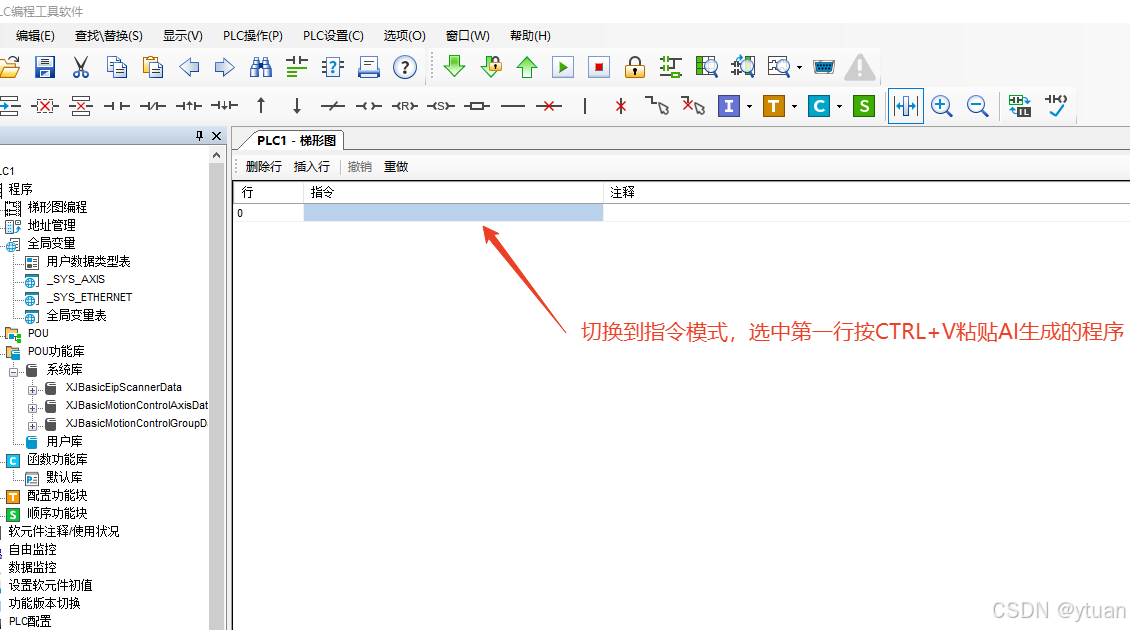

1. 粘贴程序：在程序编辑区域中，选中第一行（或合适的起始位置），使用快捷键 “Ctrl + V” 将从DeepSeek处复制的指令程序粘贴到编程软件中。





四、切换回梯形图模式查看

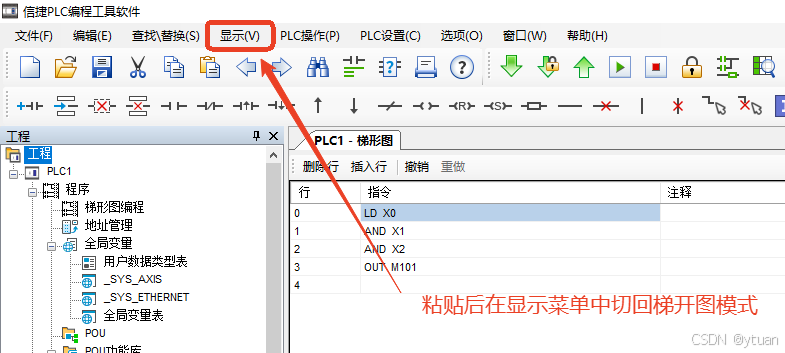

1. 切换显示模式：再次点击菜单栏中的 “显示”，选择 “命令语 / 梯形图显示”，将编程界面切换回梯形图显示模式。此时，软件会自动将粘贴的指令程序转换为对应的梯形图形式，方便直观查看和进一步调试、修改。





1. 后续操作：根据实际需求，可能还需要对程序进行进一步的调试、下载到 PLC 设备中运行等操作。在调试过程中，可以利用编程软件提供的各种监控和测试功能，确保程序的正确性和稳定性。



通过以上步骤，就可以借助DeepSeek快速生成信捷 PLC 程序，并在信捷编程环境中进行相应的操作和应用。
