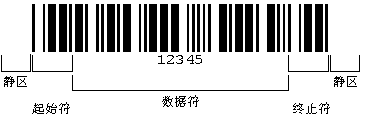

一个完整的条码的组成次序依次为:静区(前)、起始符、数据符、(中间分割符,主要用于EAN码)、(校验符)、终止符、静区(后),如图:
![]() |
静区,指条码左右两端外侧与空的反射率相同的限定区域,它能使阅读器进入准备阅读的状态,当两个条码相距距离较近时,静区则有助于对它们加以区分,静区的宽度通常应不小于6mm(或10倍模块宽度)。
起始/终止符,指位于条码开始和结束的若干条与空,标志条码的开始和结束,同时提供了码制识别信息和阅读方向的信息。
数据符,位于条码中间的条、空结构,它包含条码所表达的特定信息。
构成条码的基本单位是模块,模块是指条码中最窄的条或空,模块的宽度通常以mm或mil(千分之一英寸)为单位。构成条码的一个条或空称为一个单元,一个单元包含的模块数是由编码方式决定的,有些码制中,如EAN码,所有单元由一个或多个模块组成;而另一些码制,如39码中,所有单元只有两种宽度,即宽单元和窄单元,其中的窄单元即为一个模块。
商品条码模块的标准宽度是0.33mm
如规定最小模块为0.3MM 即最窄的那条或空的宽度为0.3MM
c#绘制一条0.3MM 一条黑线
坐标为0,0
高度10mm
单位为像素 要把MM 转化为像素 由于打印机的分辨率不同 转化成mm转化为point 值也不同 依实际情况而定
Image myimg = new System.Drawing.Bitmap(width, height);
Graphics gr = Graphics.FromImage(myimag)//加载创建图像
gr.FillRectangle(System.Drawing.Brushes.White, 0, 0, width, height);//填充背景为白色
gr.FillRectangle(System.Drawing.Brushes.Black, cursor, 0, barwidth, height);//绘制一条黑线
密度(Density):条码的密度指单位长度的条码所表示的字符个数。对于一种码制而言,密度主要由模块的尺寸决定,模块尺寸越小,密度越大,所以密度值通常以模块尺寸的值来表示(如5mil)。通常7.5mil以下的条码称为高密度条码,15mil以上的条码称为低密度条码,条码密度越高,要求条码识读设备的性能(如分辨率)也越高。高密度的条码通常用于标识小的物体,如精密电子元件,低密度条码一般应用于远距离阅读的场合,如仓库管理。
宽窄比:对于只有两种宽度单元的码制,宽单元与窄单元的比值称为宽窄比,一般为2-3左右(常用的有2:1,3:1)。宽窄比较大时,阅读设备更容易分辨宽单元和窄单元,因此比较容易阅读。
Code128编码规则:开始位 + [FNC1(为EAN128码时加)] + 数据位 + 检验位 + 结束位
Code128检验位计算:(开始位对应的ID值 + 每位数据在整个数据中的位置×每位数据对应的ID值)% 103
注:ABC分别为128A类,128B类,128C类的字符表。有些B类的字符为空表示和A类的一样。
ID | Code128A | Code128B | Code128C | BandCode | 编码值 |
0 | SP | SP | 0 | 212222 | bbsbbssbbss |
1 | ! | ! | 1 | 222122 | bbssbbsbbss |
2 | " | " | 2 | 222221 | bbssbbssbbs |
3 | # | # | 3 | 121223 | bssbssbbsss |
4 | $ | $ | 4 | 121322 | bssbsssbbss |
5 | % | % | 5 | 131222 | bsssbssbbss |
6 | & | & | 6 | 122213 | bssbbssbsss |
7 | ' | ' | 7 | 122312 | bssbbsssbss |
8 | ( | ( | 8 | 132212 | bsssbbssbss |
9 | ) | ) | 9 | 221213 | bbssbssbsss |
10 | * | * | 10 | 221312 | bbssbsssbss |
11 | + | + | 11 | 231212 | bbsssbssbss |
12 | , | , | 12 | 112232 | bsbbssbbbss |
13 | - | - | 13 | 122132 | bssbbsbbbss |
14 | . | . | 14 | 122231 | bssbbssbbbs |
15 | / | / | 15 | 113222 | bsbbbssbbss |
16 | 0 | 0 | 16 | 123122 | bssbbbsbbss |
17 | 1 | 1 | 17 | 123221 | bssbbbssbbs |
18 | 2 | 2 | 18 | 223211 | bbssbbbssbs |
19 | 3 | 3 | 19 | 221132 | bbssbsbbbss |
20 | 4 | 4 | 20 | 221231 | bbssbssbbbs |
21 | 5 | 5 | 21 | 213212 | bbsbbbssbss |
22 | 6 | 6 | 22 | 223112 | bbssbbbsbss |
23 | 7 | 7 | 23 | 312131 | bbbsbbsbbbs |
24 | 8 | 8 | 24 | 311222 | bbbsbssbbss |
25 | 9 | 9 | 25 | 321122 | bbbssbsbbss |
26 | : | : | 26 | 321221 | bbbssbssbbs |
27 | ; | ; | 27 | 312212 | bbbsbbssbss |
28 | < | < | 28 | 322112 | bbbssbbsbss |
29 | = | = | 29 | 322211 | bbbssbbssbs |
30 | > | > | 30 | 212123 | bbsbbsbbsss |
31 | ? | ? | 31 | 212321 | bbsbbsssbbs |
32 | @ | @ | 32 | 232121 | bbsssbbsbbs |
33 | A | A | 33 | 111323 | bsbsssbbsss |
34 | B | B | 34 | 131123 | bsssbsbbsss |
35 | C | C | 35 | 131321 | bsssbsssbbs |
36 | D | D | 36 | 112313 | bsbbsssbsss |
37 | E | E | 37 | 132113 | bsssbbsbsss |
38 | F | F | 38 | 132311 | bsssbbsssbs |
39 | G | G | 39 | 211313 | bbsbsssbsss |
40 | H | H | 40 | 231113 | bbsssbsbsss |
41 | I | I | 41 | 231311 | bbsssbsssbs |
42 | J | J | 42 | 112133 | bsbbsbbbsss |
43 | K | K | 43 | 112331 | bsbbsssbbbs |
44 | L | L | 44 | 132131 | bsssbbsbbbs |
45 | M | M | 45 | 113123 | bsbbbsbbsss |
46 | N | N | 46 | 113321 | bsbbbsssbbs |
47 | O | O | 47 | 133121 | bsssbbbsbbs |
48 | P | P | 48 | 313121 | bbbsbbbsbbs |
49 | Q | Q | 49 | 211331 | bbsbsssbbbs |
50 | R | R | 50 | 231131 | bbsssbsbbbs |
51 | S | S | 51 | 213113 | bbsbbbsbsss |
52 | T | T | 52 | 213311 | bbsbbbsssbs |
53 | U | U | 53 | 213131 | bbsbbbsbbbs |
54 | V | V | 54 | 311123 | bbbsbsbbsss |
55 | W | W | 55 | 311321 | bbbsbsssbbs |
56 | X | X | 56 | 331121 | bbbsssbsbbs |
57 | Y | Y | 57 | 312113 | bbbsbbsbsss |
58 | Z | Z | 58 | 312311 | bbbsbbsssbs |
59 | [ | [ | 59 | 332111 | bbbsssbbsbs |
60 | / | / | 60 | 314111 | bbbsbbbbsbs |
61 | ] | ] | 61 | 221411 | bbssbssssbs |
62 | ^ | ^ | 62 | 431111 | bbbbsssbsbs |
63 | _ | _ | 63 | 111224 | bsbssbbssss |
64 | NUL | ` | 64 | 111422 | bsbssssbbss |
65 | SOH | a | 65 | 121124 | bssbsbbssss |
66 | STX | b | 66 | 121421 | bssbssssbbs |
67 | ETX | c | 67 | 141122 | bssssbsbbss |
68 | EOT | d | 68 | 141221 | bssssbssbbs |
69 | ENQ | e | 69 | 112214 | bsbbssbssss |
70 | ACK | f | 70 | 112412 | bsbbssssbss |
71 | BEL | g | 71 | 122114 | bssbbsbssss |
72 | BS | h | 72 | 122411 | bssbbssssbs |
73 | HT | i | 73 | 142112 | bssssbbsbss |
74 | LF | j | 74 | 142211 | bssssbbssbs |
75 | VT | k | 75 | 241211 | bbssssbssbs |
76 | FF | I | 76 | 221114 | bbssbsbssss |
77 | CR | m | 77 | 413111 | bbbbsbbbsbs |
78 | SO | n | 78 | 241112 | bbssssbsbss |
79 | SI | o | 79 | 134111 | bsssbbbbsbs |
80 | DLE | p | 80 | 111242 | bsbssbbbbss |
81 | DC1 | q | 81 | 121142 | bssbsbbbbss |
82 | DC2 | r | 82 | 121241 | bssbssbbbbs |
83 | DC3 | s | 83 | 114212 | bsbbbbssbss |
84 | DC4 | t | 84 | 124112 | bssbbbbsbss |
85 | NAK | u | 85 | 124211 | bssbbbbssbs |
86 | SYN | v | 86 | 411212 | bbbbsbssbss |
87 | ETB | w | 87 | 421112 | bbbbssbsbss |
88 | CAN | x | 88 | 421211 | bbbbssbssbs |
89 | EM | y | 89 | 212141 | bbsbbsbbbbs |
90 | SUB | z | 90 | 214121 | bbsbbbbsbbs |
91 | ESC | { | 91 | 412121 | bbbbsbbsbbs |
92 | FS | | | 92 | 111143 | bsbsbbbbsss |
93 | GS | } | 93 | 111341 | bsbsssbbbbs |
94 | RS | ~ | 94 | 131141 | bsssbsbbbbs |
95 | US | DEL | 95 | 114113 | bsbbbbsbsss |
96 | FNC3 | FNC3 | 96 | 114311 | bsbbbbsssbs |
97 | FNC2 | FNC2 | 97 | 411113 | bbbbsbsbsss |
98 | SHIFT | SHIFT | 98 | 411311 | bbbbsbsssbs |
99 | CODEC | CODEC | 99 | 113141 | bsbbbsbbbbs |
100 | CODEB | FNC4 | CODEB | 114131 | bsbbbbsbbbs |
101 | FNC4 | CODEA | CODEA | 311141 | bbbsbsbbbbs |
102 | FNC1 | FNC1 | FNC1 | 411131 | bbbbsbsbbbs |
103 | StartA | StartA | StartA | 211412 | bbsbssssbss |
104 | StartB | StartB | StartB | 211214 | bbsbssbssss |
105 | StartC | StartC | StartC | 211232 | bbsbssbbbss |
106 | Stop | Stop | Stop | 2331112 | bbsssbbbsbsbb |
